Фиолетовые ЛД из 12х кареток

Пришла мне вот такая каретка:
http://www.o-like.com/index.php?main_pa ... ucts_id=86
Особо много времени на её тестирования из-за диплома у меня нету. Так что подключал только в виде стационара

Вот небольшой фотоочёт.

Что пришло с o-like:

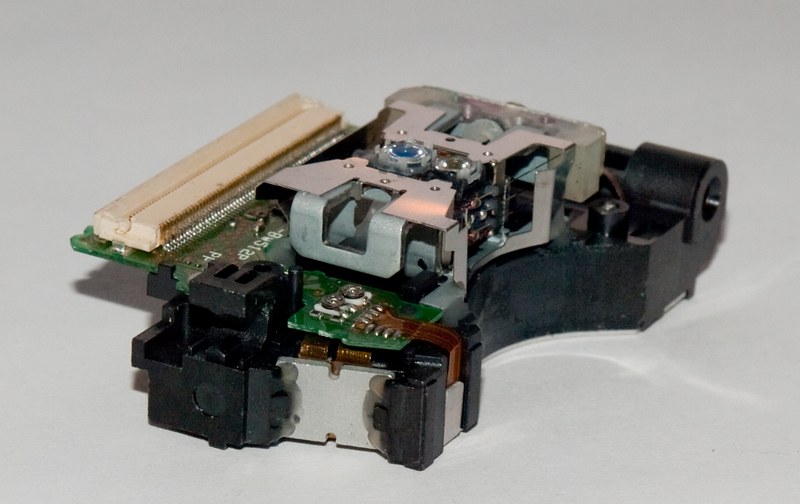

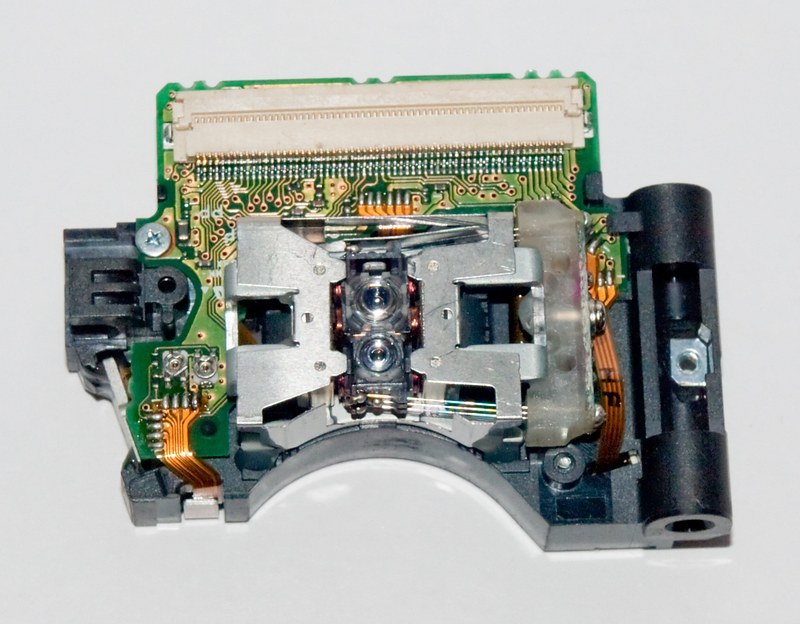

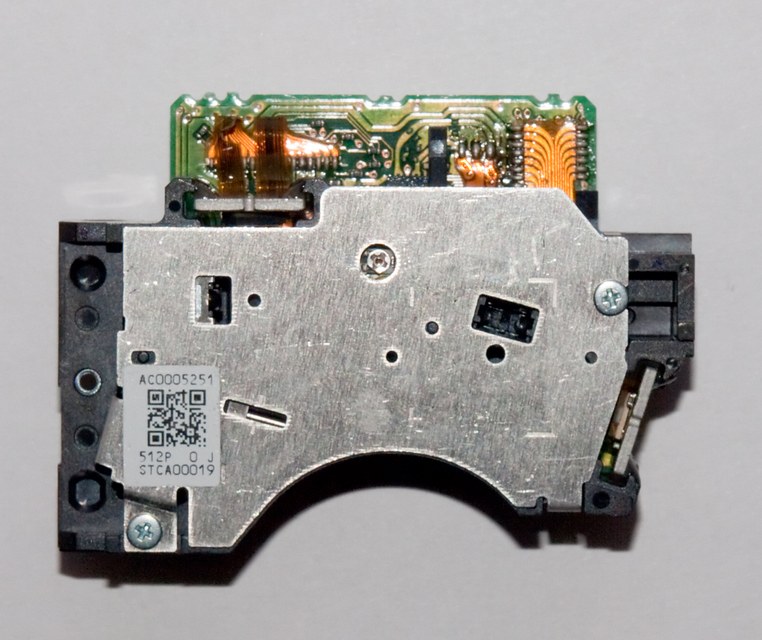

Вот сама каретка:

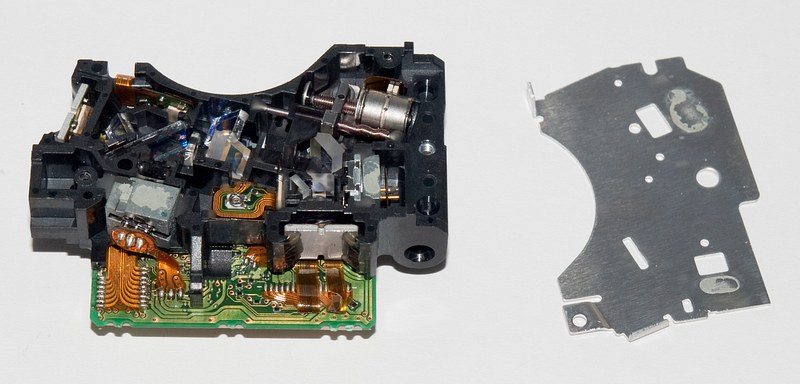

Начал разбирать:

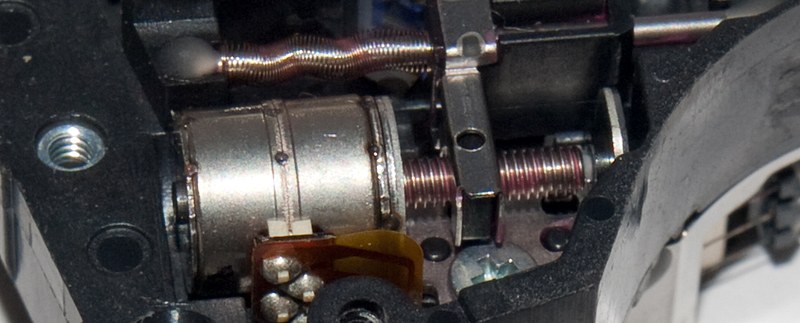

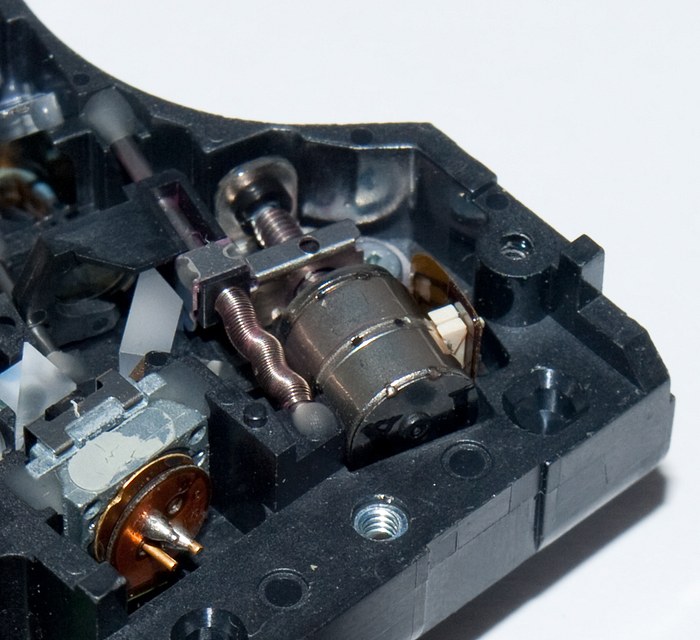

Заинтересовала вот эта штука рядом с фиолетовым диодом. Оказалось, что это шаговый двигатель, который фокусирует линзу для фиолета.

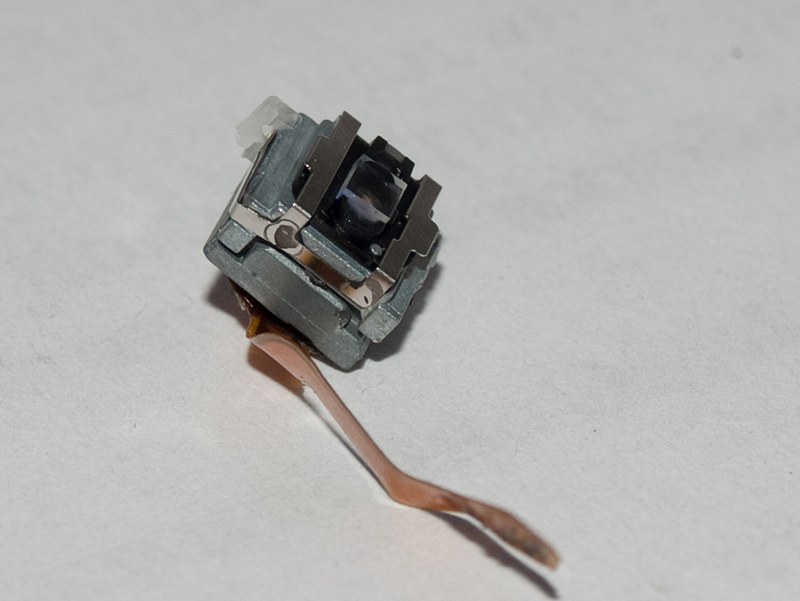

Диод вытаскивается вот в такой "обёртке":

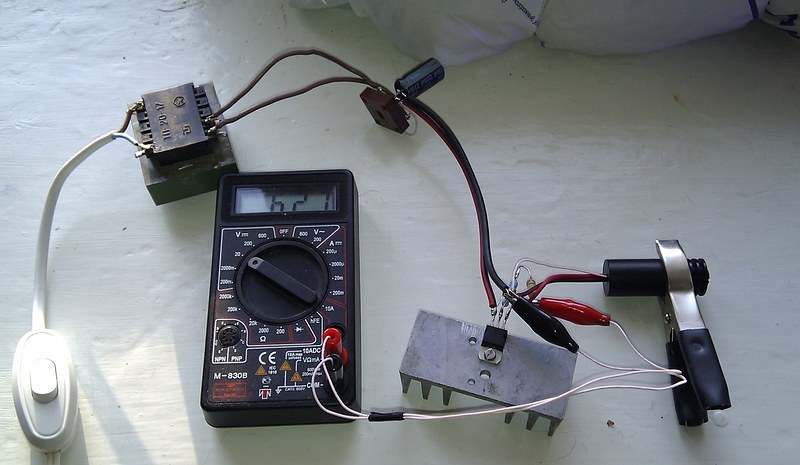

Я по быстрому соорудил схему на LM317, засунул диод в коллиматор (который пришёл вместе с кареткой) и подал на диод 460 мА:


Лазер конечно, мощный, но после синего уже не впечатляет. Например, без фокусировки в точку обычным лучом 5мм он тоже как и синий прожигает коробок спичек навылет, но уже не так быстро. Зато расходимость луча просто изумительно маленькая. Синий тут рядом даже не стоит.

В общем, планирую сделать драйвер на микре TPS61030 и запитать диод током 0.5А. Судя по форуму LPF, при таком токе ничего страшного с диодом не должно случится.
Напряжение на диоде очень сильно гуляет в зависимости от температуры от 6.5В (холодный диод) до 5.8В (когда радиатор становится тёплым на ощупь)



Я тоже хочу на 0,5А его гонять потом. На ЛПФ вроде как эт осчитают боле менее безопастным током для SW каретки 12х.



Vik, ты тоже купил эту каретку?



О, наконец-то кто-то добрался до 12х. Как до меня доползёт пионееровская каретка (http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... K:MEWAX:IT), попробуем диодик из неё сравнить с этим.



кстати, там у меня в каретке должен быть сдвоенный красный и ик-диод. надо будет их тоже как-нибудь запустить



потестировал красный ЛД. по параметрам он похож на диод из 16x врайтера (при токе 300 мА напряжение на нём было ровно 3В). но из-за того, что диод в пластиковом корпусе, особого интереса он не представляет



suslox, по прошлому опыту сделал вывод, что изготавливать дрова на продажу слишком муторно: на них тратится много времени, а выгоды практически никакой



Как предзащита диплома пройдёт - скажу что-то конкретное. Сейчас просто не знаю



А может возможно вообще набрать кучу народа и изготовить оптом допустим дрова для 445ых и 12х ????
Или каждый нужно тестить и сложно настраивать???



Vik, на изготовление большого количество печатных плат, пайку и тестирование тратиться много времени. Лучше я потрачу его на что-то более полезное
Но в этой теме это уже оффтопик



А сколько по времени идёт заказ и сколько за пересылку?



Чуть больше месяца (но сейчас у них там НГ начинается, так что думаю, будет дольше). За пересылку - 8$.



Доехал альтернативный SF-BW512 источник 12х, каретка Pioneer BDR-S06J (ссылка уже была выше - http://cgi.ebay.com/ws/eBayISAPI.dll?Vi ... K:MEWAX:IT ; здесь её подробный обзор: http://laserpointerforums.com/f38/new-k ... 56017.html).
С диодами дела почти не имел, и поэтому на руках сейчас в качестве коллиматора имеется только бывший хиленький модуль пяти милливатт красного.
Предполагаю извлечь оттуда оный красный и поставить фиолет. Понятно, что сам по себе этот модуль нужных теплоотвода и теплорассеяния не обеспечит, потому несколько глупый, возможно, вопрос: обеспечит ли он их, будучи сам впаян в приличный радиатор? Предполагаемый ток насилования диода - 350-400 мА, т.е. около 500-600 мвт в луче.



обеспечит, теплопроводность металлов хорошая ведь. я высверливал дырку в радиаторе, вставлял туда предварительно зашкуреный и залуженый колпачек коллиматора и клал на термостол разогреваться. температуру градусов 320 ставил. затем феном чуть поддул и припой поплыл. сам коллиматор с диодом пассатижами довернул до упора - теплообмен отличный.



Если будет стоять в фонарике то можно выточить втулку и в неё запрессовать:



Примерно в 2 раза меньше чем синий на 1.5А
