    Продолжаем разбирать и разбираться в китайской технике, данная статья будет посвящена китайским гальво, а именно их усилителям
    [​IMG]
    Всем у кого такой наборчик думаю будет полезно знать схему уселителя и на всякий случай иметь печатку:) Долго решался и наконец решился содрать схему и печатку с платы, собственно в архиве печатка, фотка печатки (для тех у кого нет лайоута) схема в JPG и SPL
    Схема и печатка требует проверки свежим глазом, кто скачает и проверит, а ещё лучше повторит, большая просьба отписаться о недочётах если таковые есть, С кондёрами может быть погрешность, прибор глючил (села батарейка...) Вобщем качаем и радуемся;)

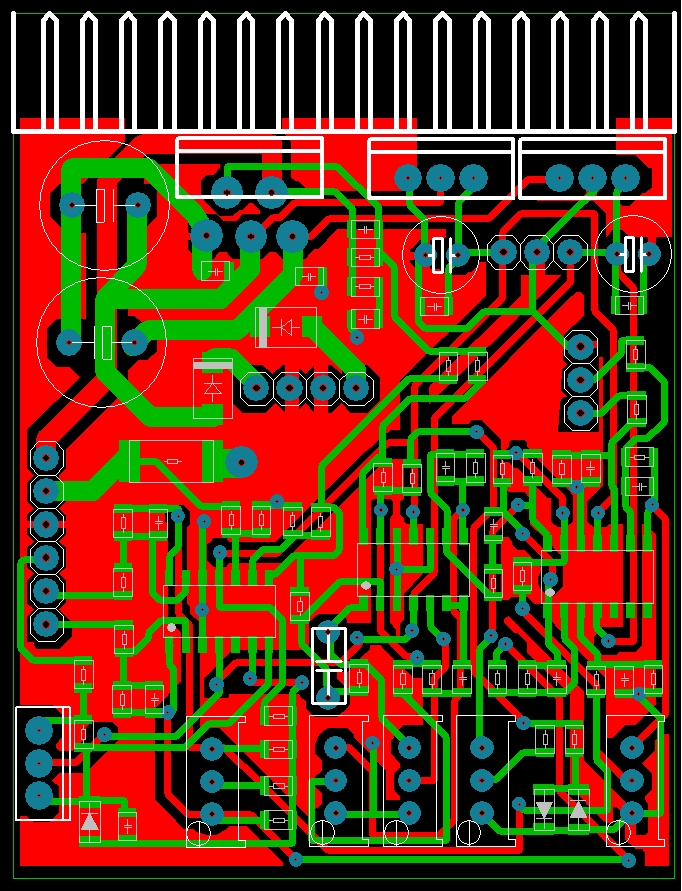

    Гальво.JPG Гальво lay.JPG

    Нашёл маленькую запару в печатке, запару исправил, архив перезалил
