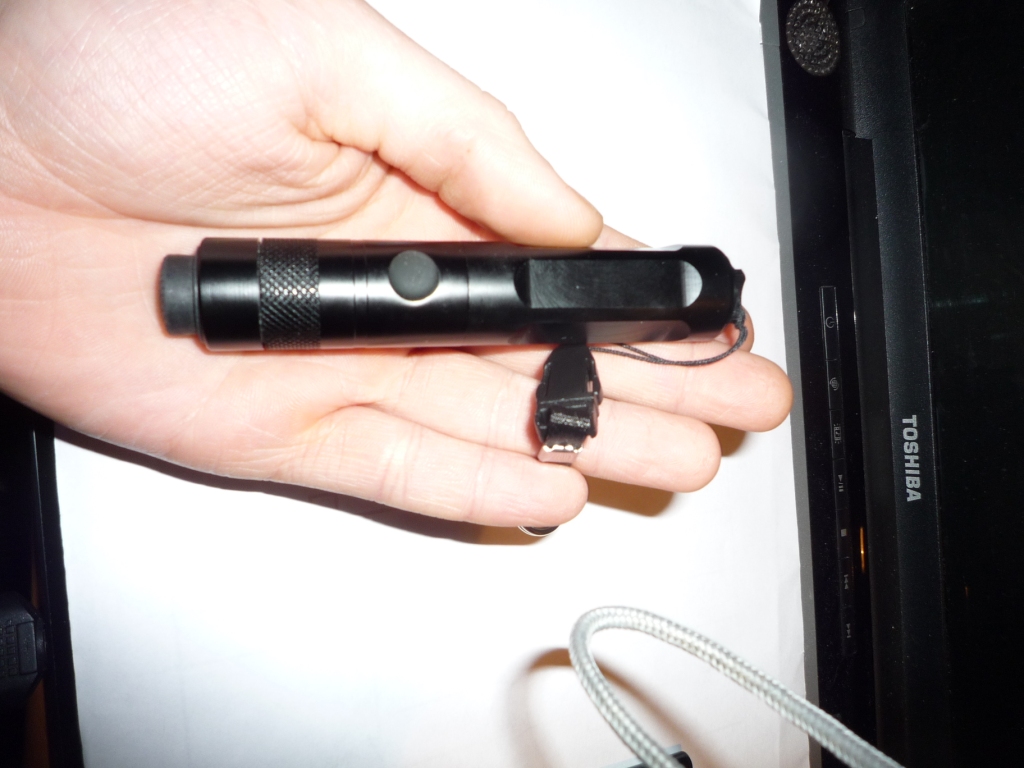

Сине-фиолетовый BLU-RaY PHR-803t,Lm2621,в отличном корпусе .

Приветствую ! Наконец то собрал свой сине-Фиолетовый лазер из PHR-803t .
После двухмесячного придумывания , поиска деталий , корпуса и т д .

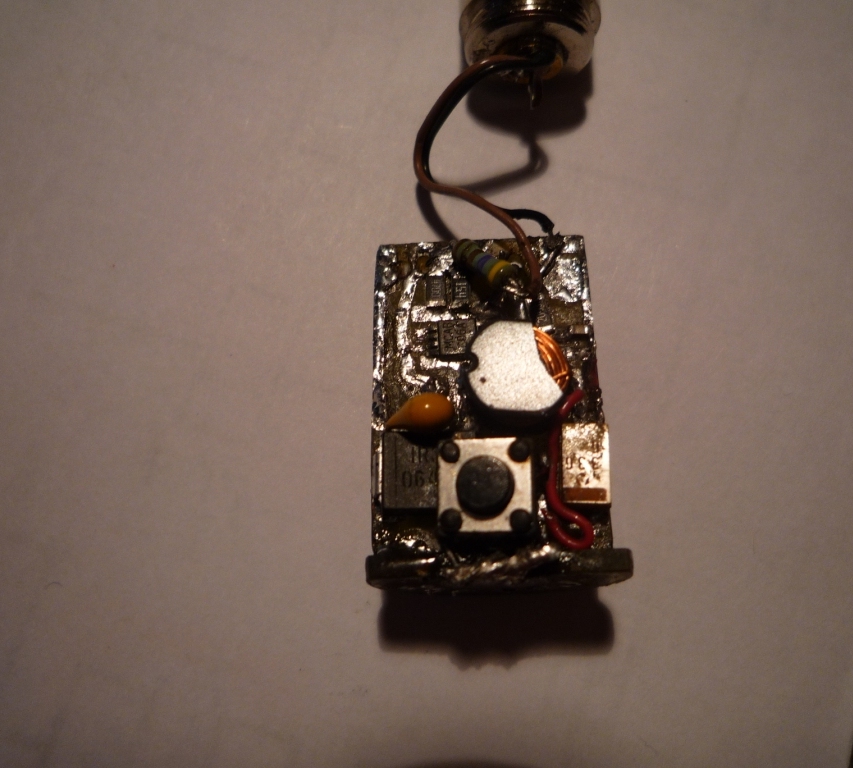

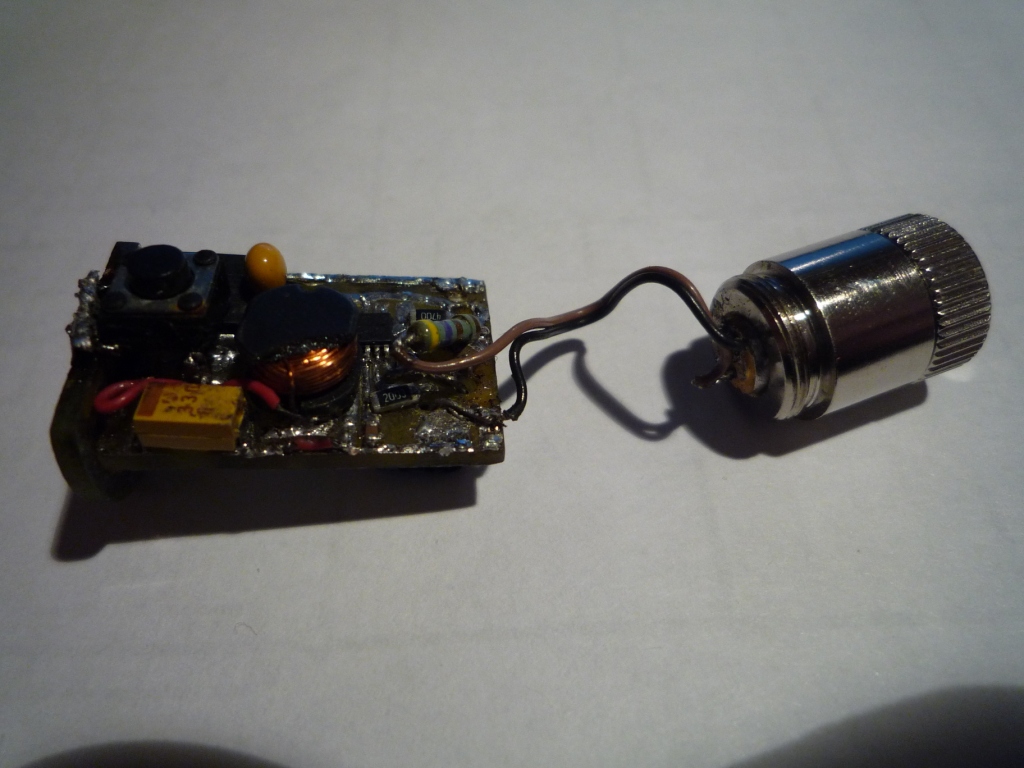

Драйвер сделан на микрухе lm2621 ,схема по даташиту . Завелась с первого раза всё работает отлично , повышает до 13.4 вольт .
На другой стороне планировалась USB зарядка на LTADI из телефонов ГНуСМуС. Но в слетствии сложности изготовления отверстия под usb , решил отказаться , отложил в следующий проект.
За качество печатки не пинайте , рисовал маркером , и она первая у меня ))) . За пайку тоже , канифолью не оч удобно Следущая на порядок качественней уже . но это будет крассный 22х в таком же корпусе , хочу собрать 3 цвета в одном стиле , зелень планирую купить в модуле 200мв.

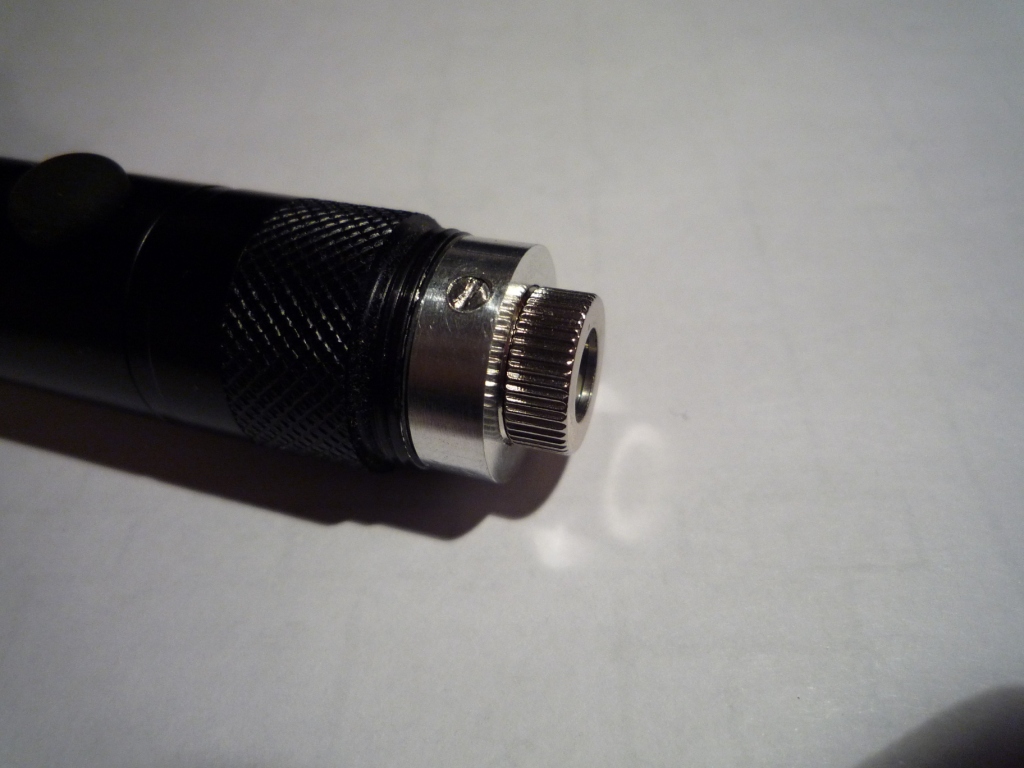

Радиатор точил на станке , более чем достаточно , крассный 16х еле-тёплый на токе 380Ма.

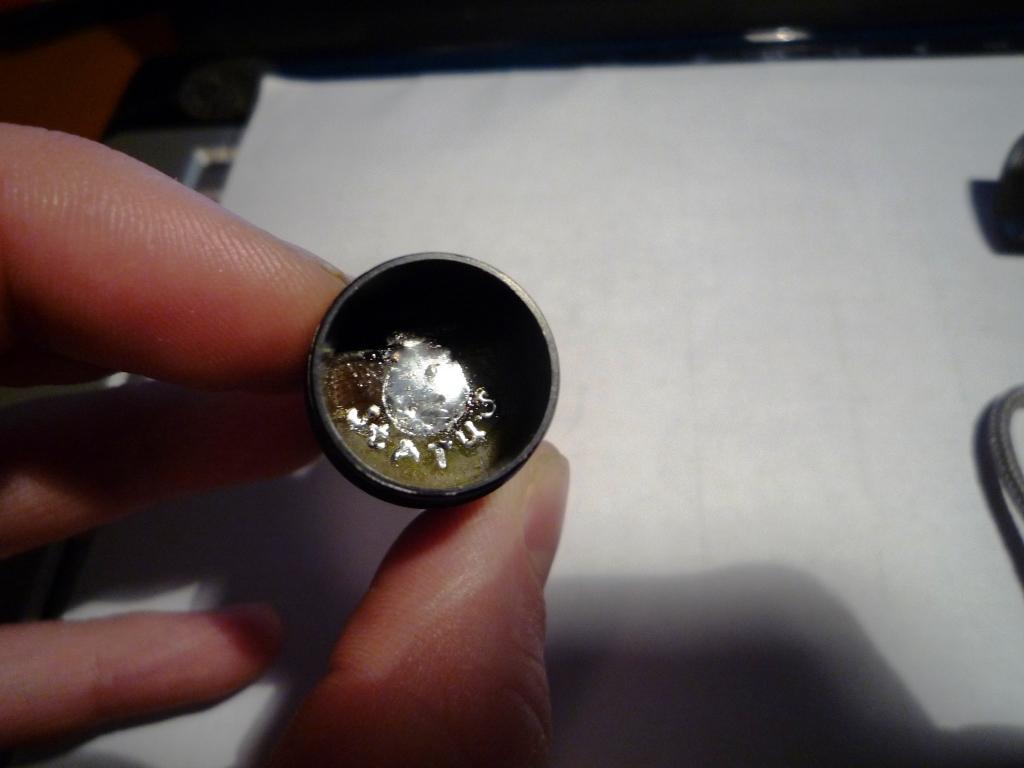

Ps На фотках красный диод .

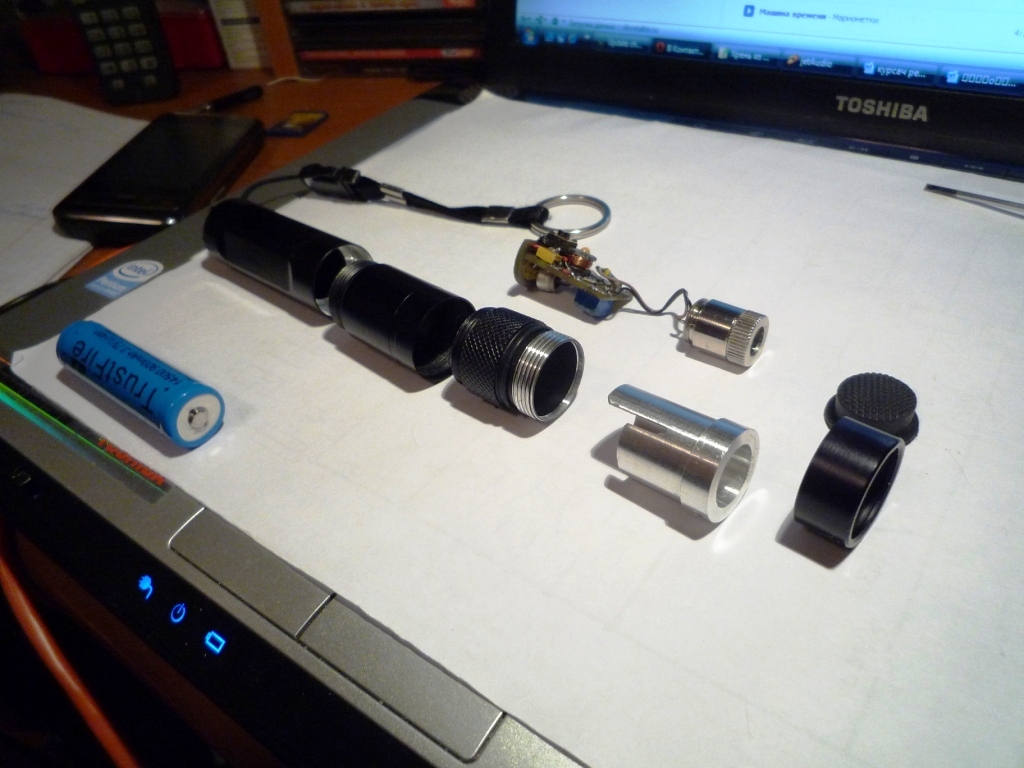

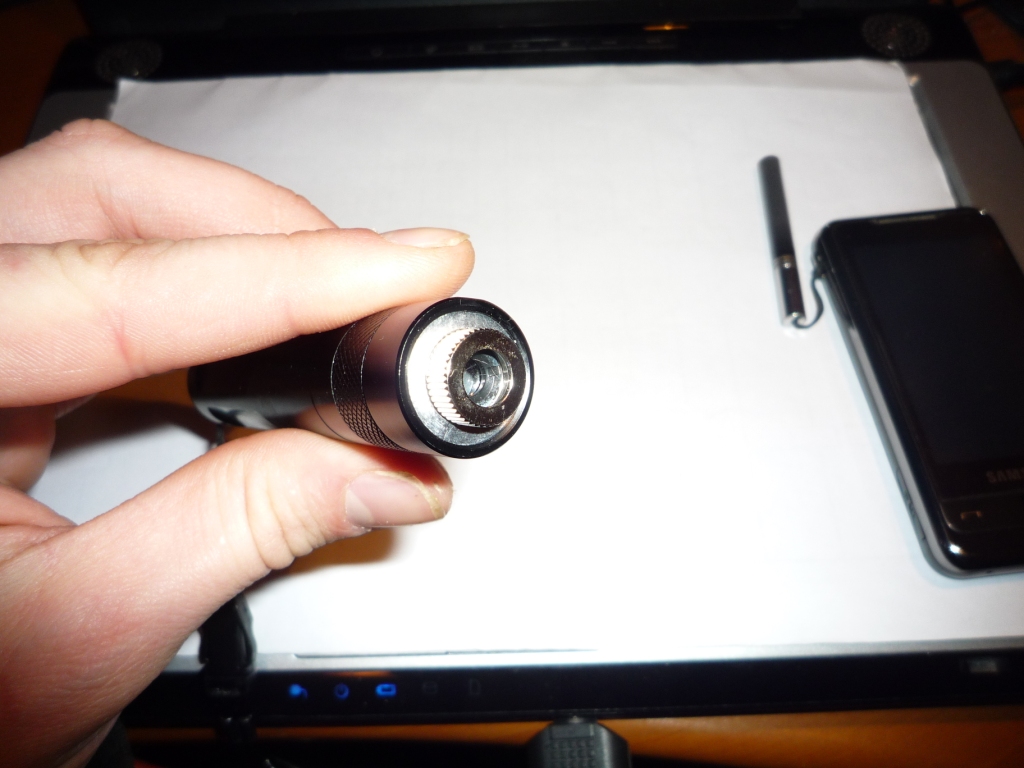

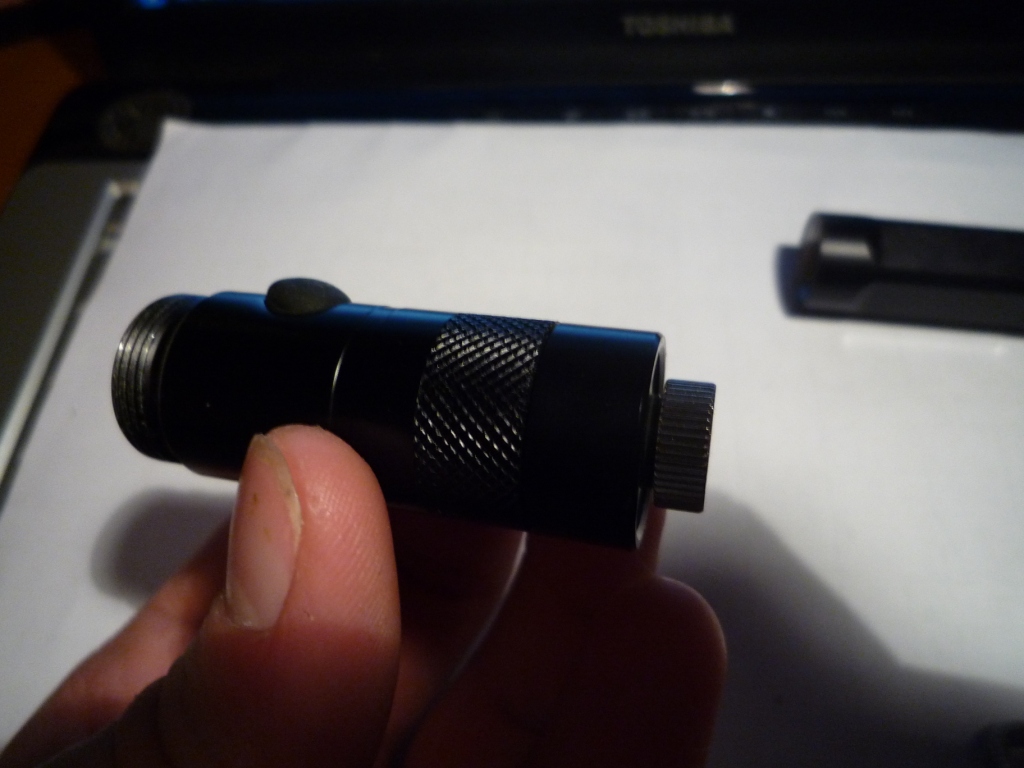

Смотрите фотки , жду коментов )

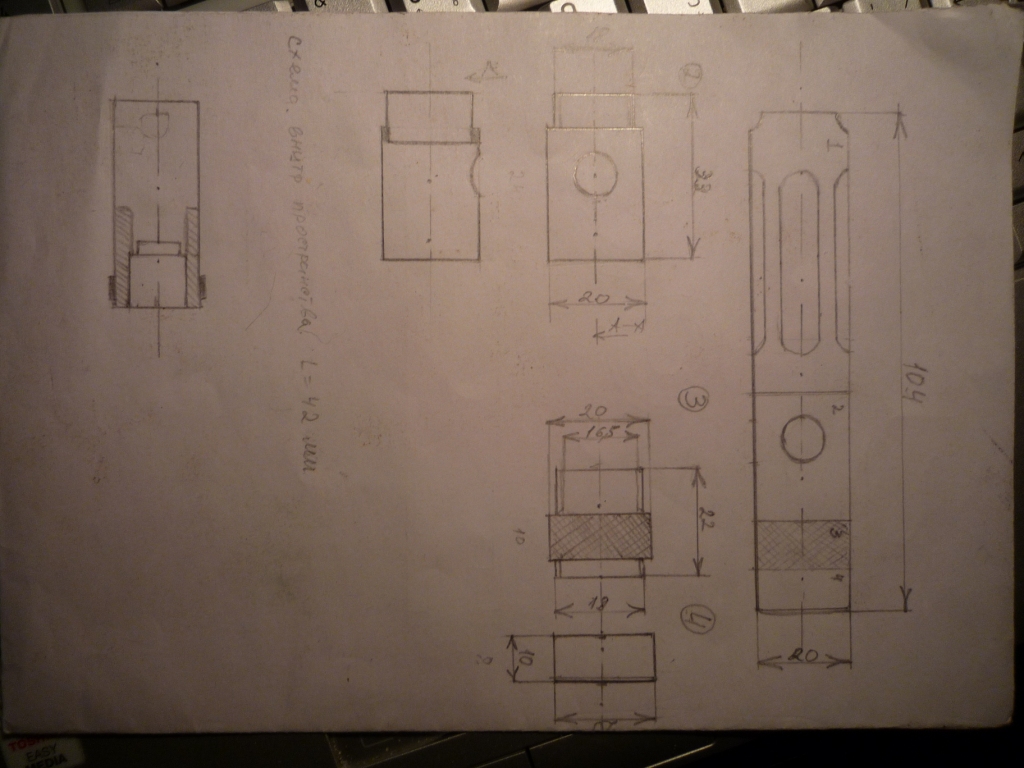

Вот черчёж.
[attachment=2:1oe6egxv]P1020223.JPG[/attachment:1oe6egxv]



Корпус отличный! А зачем надо было повышать до 13.4В?



Хех ,это не на диоде просто при проверке работоспособности схемы . Когда заработала был счастлив как слон ) , как ни как первая печатка )



офигеть!!!!!!!такой цивильный получился обалдеть!респектос)))

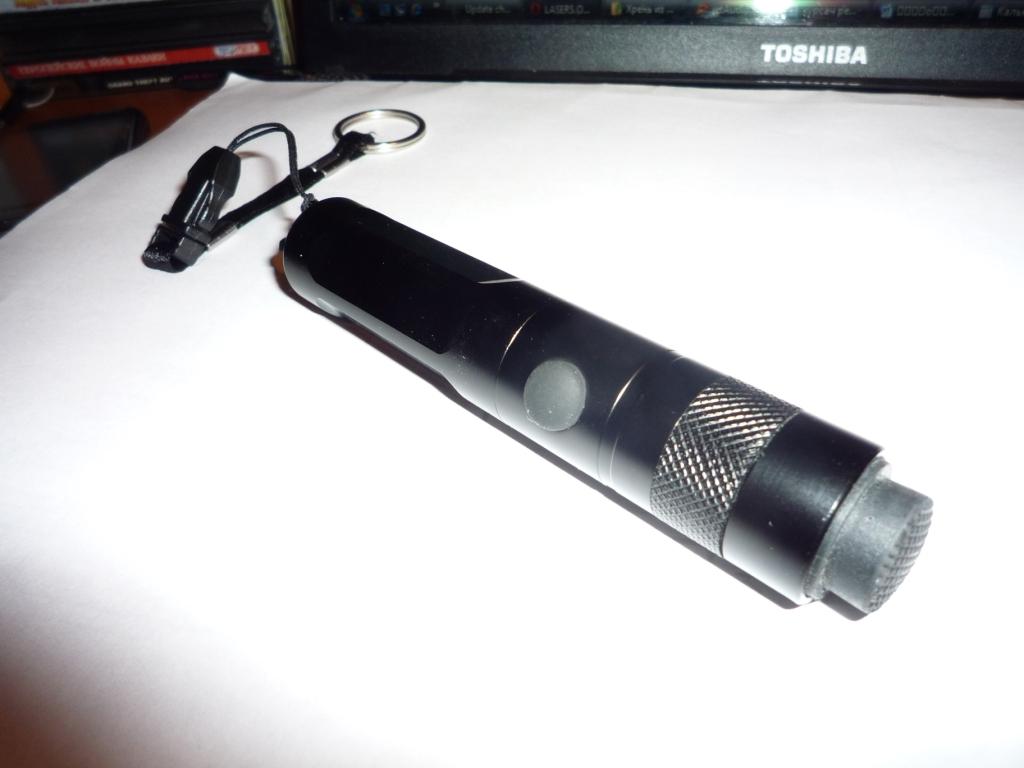

Спасибо корпус покупной , сколько повидал , но этот больше всего понравился и оч редкий .



LoL?
тут походу пол народу подумало что корпус выточен на станке...
не корпус,а радиатор.

а так девайс зачетный



Надо быть токорем 6 разряда что бы такой выточить , да и анодирование сложный процесс , так что легче купить естевственно ))



так- кулл!!!, а вот бы взглянуть на лучь!



Не плохо! миниатюрненько



Вот фотки луча , в комнате после паяния чуток надымлено . На улице видно отлично)



Отличные фотографии и лазер...Молодец!!!



Спасибо ) . снято на WiTu , хорощо видит луч .



автору +1



Один из самыхк красивых, что видел на форуме! Попутать, никогдабы не подумал, что виту так хорошо в темноте снимает, крутые фотки.



прикольно! молодец!!! а оптика акрил?



отличный девайс! только кошака своего не ослепи) видосов бы ещё, он хорошо жжот?



прыкольно, а какой ток питания ЛД???? я свой пхр на 140ма гоняю, больше стремаюсь)))



Оплика акрил , на будущее мож с просветлением поставлю , драва и диод заменю . Этот работает на 110 ма , жжёт нормуль , в фокусе сразу обжигает , лучём через зек 3-4. спички в лёгкую и пакеты тоже .)
