Приветствую. Дело в том, что у меня драйвер (так вроде называется) выгорел от неверной установки по полярности литиевой батареи у 200mW лазера. Даже и попользоваться не успел, лежит мертвым грузом, гад. Жалко отданных денег, а китайцы не хотят платку выслать (хотя их вина, что полярность не указана и защиты нет) или хотя бы схему — говорят шлите весь девайс. Урюки.. Господа, может мне кто помочь в этом вопросе? Фото убитой прилагаю.

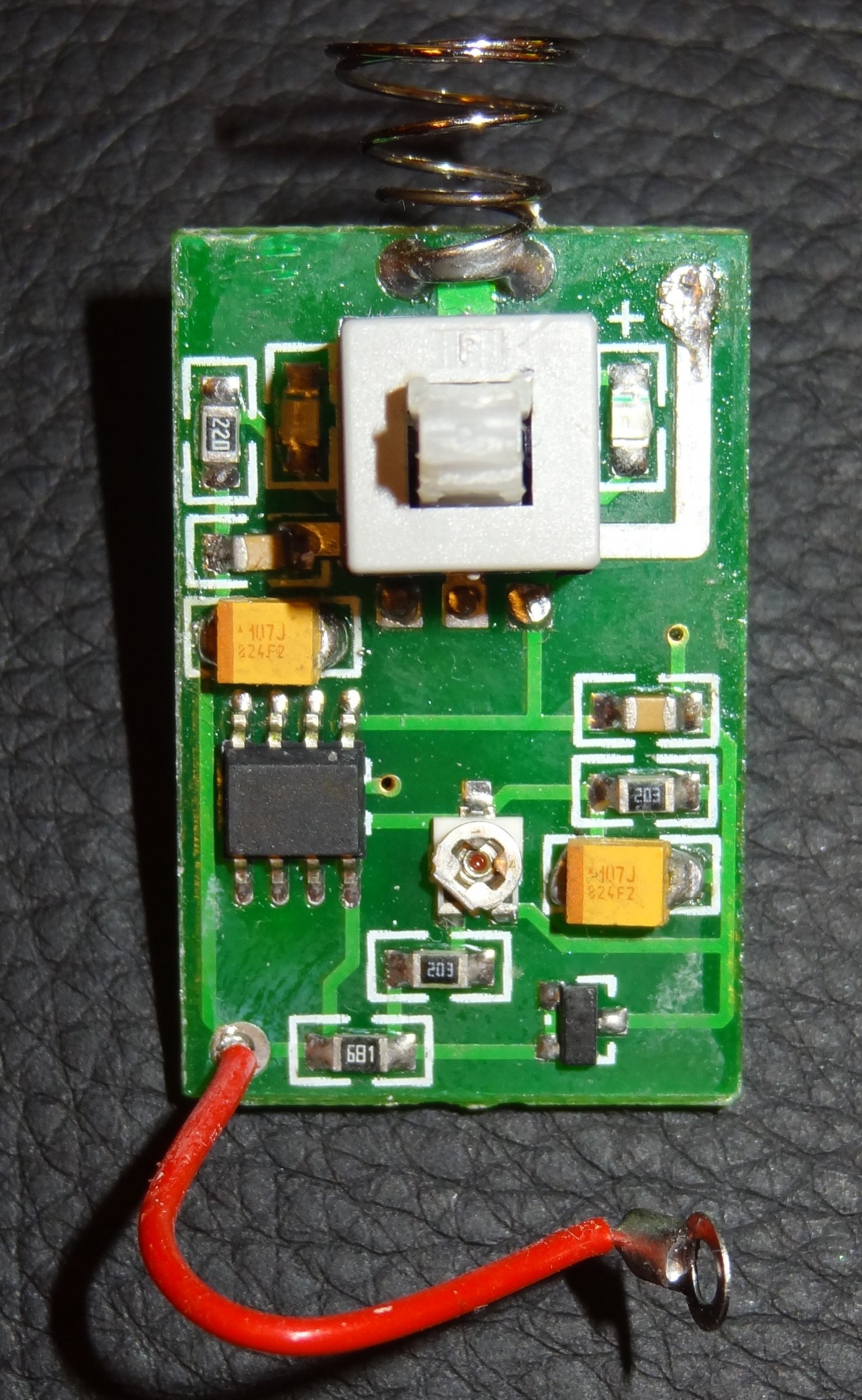

Извиняюсь, что так долго. Прикладываю фото. На схемке не видно маркировки. Нужна лупа прямая ссылка на фото

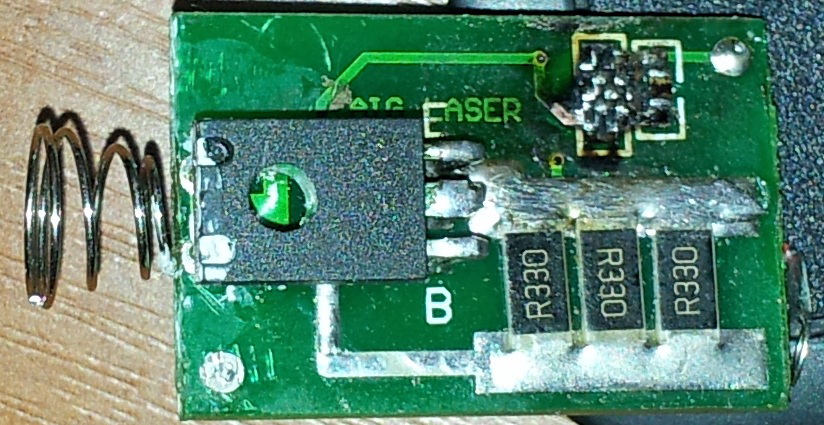

вижу цифры: 358 ST eZ 933 нагуглил, что EZ 933 похож на uc3845 (мне это правда ни о чем не говорит). Но эта то микросхема целая, сгорел именно тыл на первом фото. Там по размеру похоже, что стоял и испарился такой желтый, как эти два на втором фото.
тантал сгорел ясно дело от переполюсовки, ОУ всего скорее тоже. Если он был по питанию то ставь макс ёмкости. Но неисправность ОУ сразу будет видна. uc3845 это же шим контроллер я чёта не вижу там даже дросселя, и еще у него напруга включения 8.4В он не когда от 1 лития не будет работать без доп преобразователя!
обычный драйвер на ОУ. микросхема то наверно и сгорела. LM358 там. попробуйте заменить. Капы тоже заменить желательно.
Господа, а может ли кто из тех, кто в Мск, починить мне это? Я бы и сам рад, да ломать не строить - знаний нет и доламывать не охота. Отблагодарю само собой. На ваших вменяемых условиях, конечно.
так и хочется ответить чтонить типа "хрень у тебя в штанах" каждому компоненту свое место! первый оу стоит 5р, а второй 70+р... зачем в данной схеме серьезный и недешевый оу, если первый вролне нормально справляется?
А то что у этого ниже уровень шума, диапазон частотный шире. Каждому этого речь шла бы о pnp и npn транзюках! А тут речь идёт об ОУ у которого задача одна, и чем меньше шума тем лучше! У LM358 на выходе не может быть ниже 0.5В а у той что я дал может! Я один раз такую поюзал желание пропало их более юзать, потому для меня они стали хренью! Да и то из-за того что N-канальные MOSFET круче от P-канальных отходят, конечно где то буст накачка не возможна там P-канальные юзаю но даже тут разный тип и то склоняются к более "крутым". Сорри если LM358 твой самый любимый ОУ. Да и 100руб за микру отдать это фигня если не пачками их брать.
уровень шума? причем тут уровень шума в схеме простого копеечного стабилизатора тока для лд? лично мне все понятно: это из серии стрельбы из пушки по воробьям лично я собирал стабы тока и с лм358 (и подобными дешевыми оу) и с более серьезными, например пробовал opa184, да второй конечно лучше, особенно если нужен точный стабилизатор тока, но и все стабы тока с дешевыми оу у меня работали так, как я этого от них хотел и никаких проблем! нет смысла платить в 20 раз больше там, где это абсолютно не нужно!
Да импульсный надо юзать давно и забыть динейники для силовых приложений! У меня только с модуляций линейнки маломощные, а мощные питает импульсник обеспечиваю мин перепад и КПД почти как у импульсника. Вот у меня ИК потребляет 800мА а с линейником бы 1.22А есть разница думаю.
у меня нет любимых и нелюбимых деталей. каждой свое место по возможностям, характеристикам и цене. не спорю - для себя не жалко)
По теме: умер там и ОУ,и транзистор(который доблестные китайцы даже не поставили на радиатор). Перелопатил 20+ таких драйверов на ОУ (дохлых)- везде одна и та же беда.Безжалостно дохнут от перегрева. Ну а то,что взорвалось -скорее всего тантал.
Обсуждение мне нравится, но я ничего не понял, потому как "падение напряжения", "аналоговый" и "p/n" мне ничего не говорят, ну кроме того, что это связано с регуляцией напряжения) Так товарищи, в состоянии кто собрать платку под корпус лазерника с правильным питанием и защитой от дурака? Там, кстати, и кнопка подсвечивалась, и корпус лазера довольно тяжелый - есть где охлаждаться - платка была в термопроводящей жвачке. В общем кто может игрушку оживить?
zerbino, а сами попробовать не хотите? Даже тот же баянный драйвер на оу с полевиком собрать? 7-8 деталей от силы. У вас от платы до диода шли два провода,или еще обратная связь на фотодиоде есть?
Laserman, спасибо. Дело в том, что я лазер боюсь спалить, ни разу в жизни не паял (а когда пытался - плакал весь Израиль), smd компоненты это что-то страшное и "фиг припаяешь", а вытравить плату - так надо быть Коперфильдом. В общем с моими способностями есть большая вероятность, что только доломаю и всё равно без посторонней помощи это не решу.
