Сведение лучей при помощи призмы

Тема в разделе 'Оптика, линзы, фокусировка лазерного излучения', создана пользователем Alexander47, 10 сен 2009.

  1. Alexander47

    Alexander47 Пользователь

    Здравствуйте. Появилась идея сведения трех лазерный лучей (RGB) в один при помощи обычной призмы. Есть ли смысл с этим заморачиваться или проще это сделать при помощи двух полупрозрачных зеркал?

    Alexander47, 10 сен 2009
    #1
  2. Ryazanec

    Ryazanec Модератор Staff Member

    не пробовал, вообще народ от ps3 каретку использует - там 2 кубика вот ими сводится.
    Пробовал полупрозрачные зеркала - потери большие очень от них.
    На счет призмы я нестал заморачиваться, или полупрозрачными зеркалами из кареток или кубиками проще ИМХО

    Ryazanec, 10 сен 2009
    #2
  3. anelly

    anelly Пользователь

    Добрый день) Я использую каретку PHR-803T. Единственная сложность закрепить все хорошо и настроить.

    anelly, 10 сен 2009
    #3
  4. ultra

    ultra Пользователь

    Идея с призмой стоит внимания, только с юстировкой придется изрядно помучаться и потом, в результате дисперсии призмы пучок от каждого лазера размоется, начав заметно сильнее расходиться из-за наличия определенной ширины спектра.

    ultra, 10 сен 2009
    #4
  5. Alexander47

    Alexander47 Пользователь

    А какая оптическая схема самой каретки? Как я понимаю она изначально рассчитана на сведение трех лучей - фиолетового, красного и ИК?

    Alexander47, 10 сен 2009
    #5
  6. anelly

    anelly Пользователь

    Вложения:

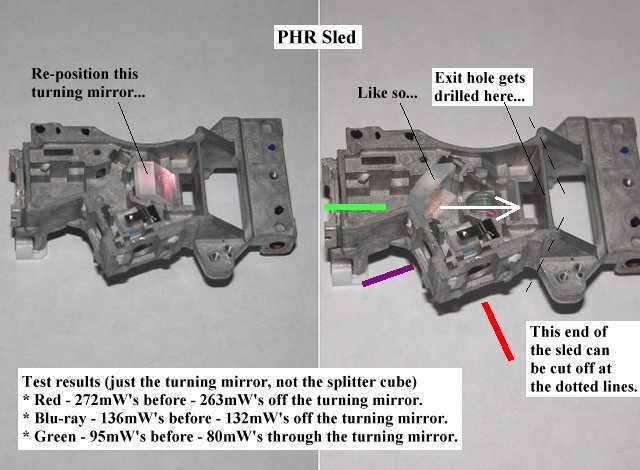

    • 7 color14.jpg
      7 color14.jpg
      Размер файла:
      63,3 КБ
      Просмотров:
      1.390
    anelly, 10 сен 2009
    #6
  7. Alexander47

    Alexander47 Пользователь

    Спасибо! Как раз то, что нужно.

    Alexander47, 10 сен 2009
    #7
