СОБИРАЮ НОВЫЙ ТВЕРДОТЕЛЬНЫЙ ЛАЗЕР НА 532нм

Ну, что господа, решил собрать себе новую игрушку, пока есть такая возможность.
Решил собрать новый твердотельный лазер на 532нм по прямой оптической схемы.
Цели:
1) Сравнить эффективности 2х оптических схем (прямой схемы и схемы с 45 градусным зеркалом).
2) Сравнить уровни оптических шумов этих 2х схем (есть подозрения, что у прямой схемы оптические шумы будут меньше,а длина когирентности выше), но это пока только предположения... В уголвокой схеме я получил шумы порядка 50% от всех мощности, наблюдалась конкуренция 2х мод..
3) Попробовать поставить в прямую схему, специальную пластинку которая будет делать из любой поляризации круговую, что теоретически при определнной мощности должно гасить побочные моды, что сделает лазер одночастотный... (в обычном зеленом лазере одна продольная и 5-6 поперечных мод).
4) попробовать 2 разных ванадата.. с разными концентрациями и размерами:
3мм на 3мм на 1мм (концентрация 2%) с плоским зеркалом на одной стороне и просветлением на другой, и второй 3 на 3 на 5мм (концентрация 1%) с просветлениями с обоих сторон...
5) выжать порядка 1Вт в 532 нм...

Я Конечно сильно сомневаюсь, что хоть кто-то захочет принять участие в проекте... но если кому интересно , то буду выкладывать сюда результаты и ход эксперимента...
Планирую на этом писать диплом...



А как мы можем принять участие в проэкте ? Такого доступа к материалам и оборудованию для лазеростроения как у тебя ниукого из фрумчан нет, таких знаний и подавно. Можем конечно помогать советами но боюс реакция на них у тебя будет примерно такая :%) :bad: .



))))
ладно тогда просто по ходу буду выкладывать фотки и делать так сказать пояснения...
На данный момент заказал ванадаты и часть зеркал... жду когда придут! скорее всего не раньше чем через месяц!
Пока идут компоненты, доделываю чертежи железок... Половина уже готова!
Чертежи делаю в компасе...
На днях уезжаю в Москву в командировочку, как приеду отдам их на изготовление...
так же заказал 2 платформы размерами 170 на 70 на 37мм на них будет собран лазер (планирую изготовить 2 экземпляра, один потом пойдет на продажу)..
Когда мне фрезернут верхнии крышки отдам платформы и крышки в чернение...
к тому моменту и оптика подоспеет...



я готов мониторить весь процесс ...

благо инструмент - монитор у меня есть



так у меня и так мощная зеленка есть на пол ватта...
Сам собирал... По схеме с 45 градусным зеркалом



не имею права... тот лазер мы на производстве серийно делаем... а этот я сам просчитывал сам все чертежи делал и компоненты заказывал... этот и воложу!



фотка моего зеленого на аве!
Там он собран на половину только... но уже генерит..



очень! вот тупо заказал не достающую оптику по деньгам получилось: ванадатик 3 на 3 на 1мм (2% концентрация неодима, с одной стороны плоское зеркало на 1064 и на зелень, с другой просветление) - 40 евро, ванадатик 3 на 3 на 5мм (1% концентрация неодима) - 110евро, 2 зсферрических зеркала с разными радиусами по 30 евро штука + доставка 80.... пот и получается 300евро.... (не считаю остальную оптику ибо она уже есть)... +КТП + еще одно зеркало + 3 линзы + 2 выходных окошка! А хороший ктп стоит 200-250евро!
Неделю сидел делал чертежи железок по вечерам... а время это тоже деньги!
Еще придется тысяч 15-17 отдать за матерьял и фрезеровку...
+ 7к ЛД 4Вт 200микрон (для меня он стоит столько)... + драйвер... вот и считайте...



Класно в первые буду наблюдать за созданием подобного лазера!



На днях друг звонил в фирму через которую компоненты заказывали, сказали, что оптика (2 ванадата и 2 зеркала) через 2 недели будет в Москве!
Так , что я потихоньку буду железки во фрезировку спихивать...



Ну вот так сказать первые результаты!



прямая оптическая схема
качаю двумя ваттами с полоском 380микрон..
на выходе мощы 450мВт, правда мода не нулевая!
В понедельник попробую качнуть 2х ваттным ЛД с полоском 200микрон! погляди что получится! Теоретически плотность мощности у меня должна стать в 2 раза больше!
что позволит получить еще большую выходную мощность!

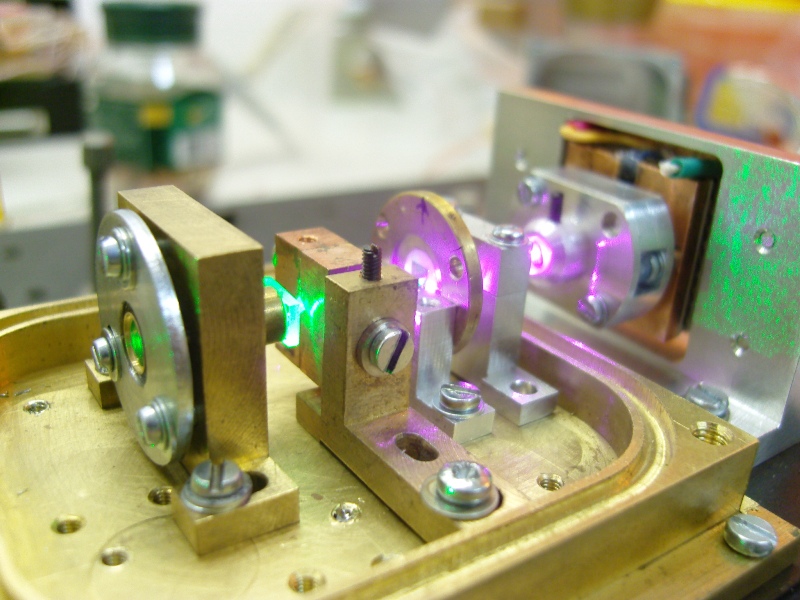

Компоненты пока не пришли (обещали доставить 14-15марта) и на данный момент как в песне я его слепила из того что было...
зеркала плоские! Но резонатор относительно устойчивый и работает на тепловой линзе которая образуется в ванадате за счет нагрева!

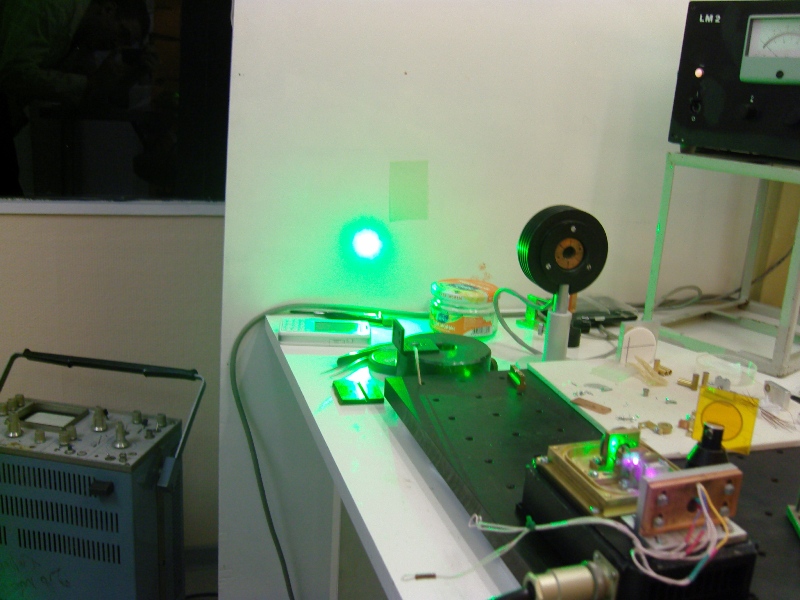

Диаметр пучка на первой фотке порядка 2х мм.. но из за очень большой яркости и установленой на фотике высокой чувствительности произошла засветка



Красиво смотрится!



Жжжжесть! Мечтаю подобным заняться, но на орг. красителях.



красители это не переспективно, да и возни больше... раствор надо перемешивать а то он быстро насыщается, чистоту смеси поддерживать, качать сине-фиолетовой областью спектра, что не дает возможность применять полупроводниковую накачку... вообщем это гораздо сложнее.. а результат не айс получается...
