Рисуем под музыку

Тема в разделе 'Гальванометры open loop (без обратной связи)', создана пользователем axis, 9 авг 2009.

  1. axis

    axis Модератор Staff Member

    Итак, кто то просил, да и думаю всем полезно будет знать самый простой способ рисования под музыку не мудохаясь с гальво и прочими самоделками.

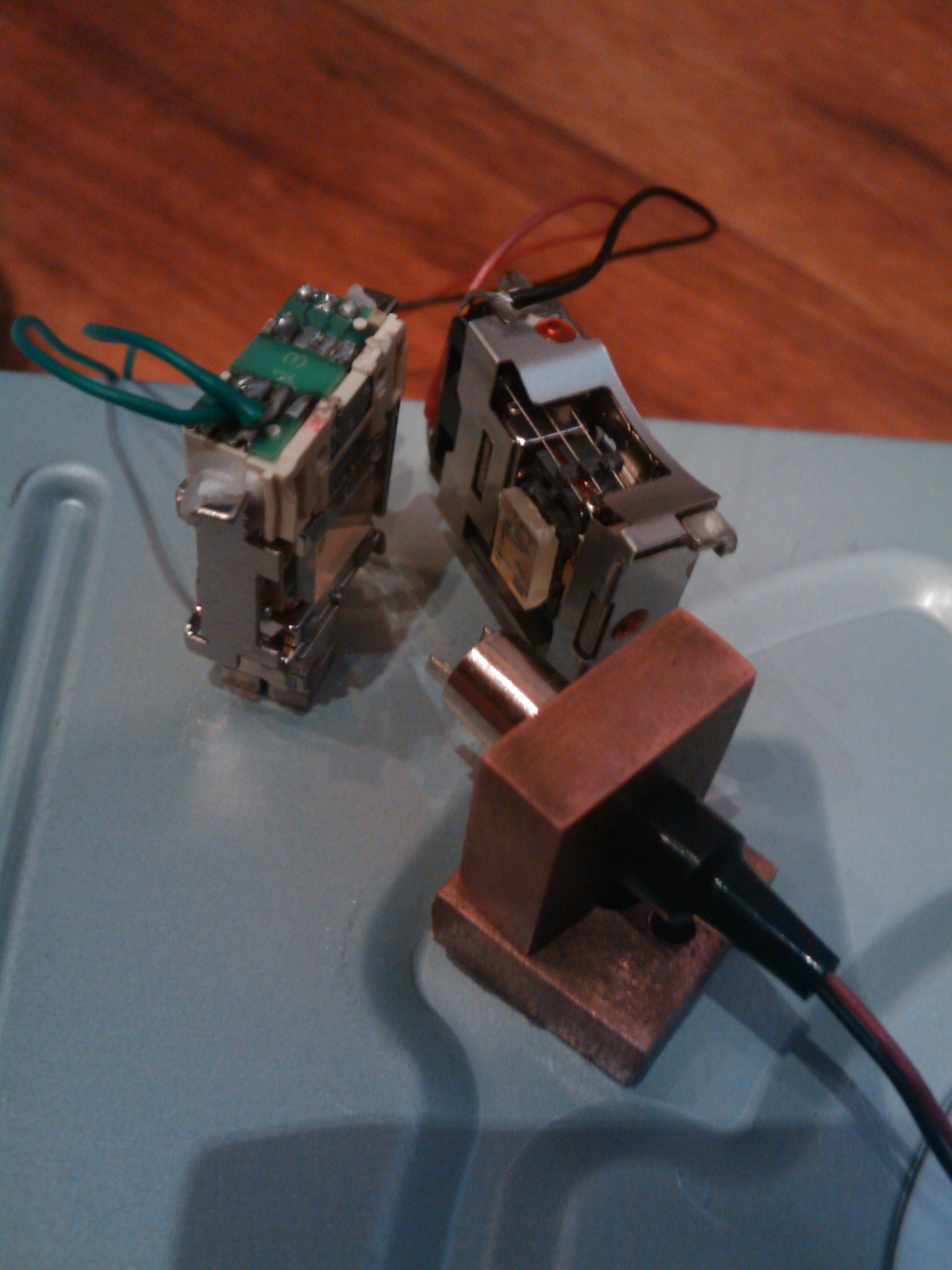

    Как все знают в головке от DVD-CD привода есть такая маленькая приспособа с катушками и магнитами которая фокусирует линзу, так вот нам понадобиться пара таких. Затем нам понадобиться пару зеркал с этих же головок. Но это так в кратце.
    Позже напишу свои результаты, и что то типо инструкции... А пока пару фоток и видео.
    Видеео снято обычной мобилой, за качество сильно не пинайте, завтра сниму на нормальную камеру.
    [youtube:i6mz2al2]http://youtube.com/watch?v=CHQVGv2RjX4[/youtube:i6mz2al2]


    Вложения:

    • .jpg
      .jpg
      Размер файла:
      463,6 КБ
      Просмотров:
      2.164

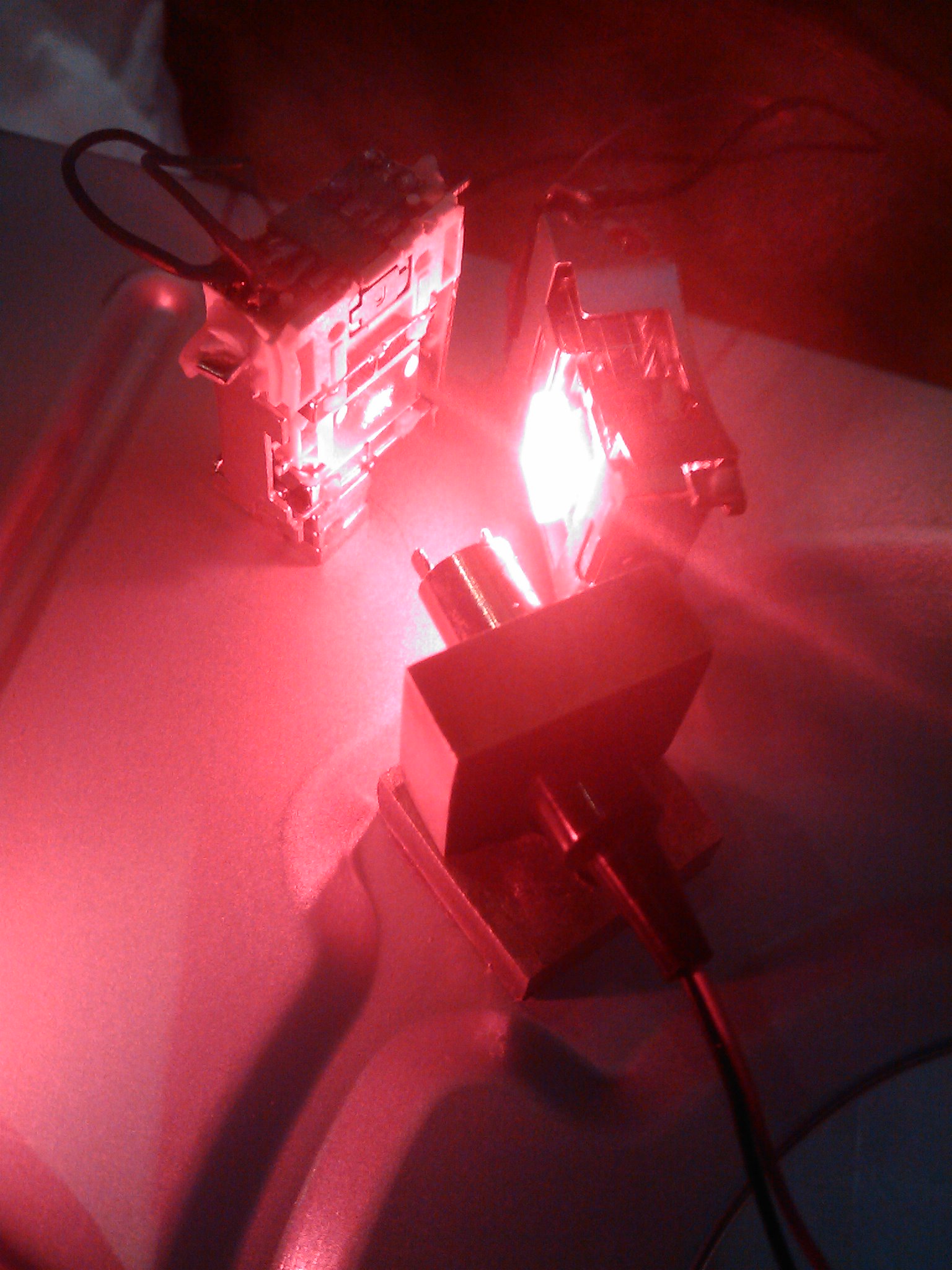

    • работе.jpg
      Размер файла:
      512,3 КБ
      Просмотров:
      2.169
  2. trehol

    trehol Новичок

    запрошеное видео недоступно

  3. axis

    axis Модератор Staff Member

    Всё работает, ближе к концу, даже есть 3D фмгура.
    Конечно видео стремноватое, всю красоту не передаёт.

  4. axis

    axis Модератор Staff Member

    Вот в общем в кратце.
    Берём эти головки, вызваниваем катушки находим сопротивление около 4 ом.
    У меня получилось на одной 4,2 а на другой 4 ровно.
    Тыкаем батарейкой, и смотрим ... чтобы вылезла наружу часть с катушками - это и будет полярность.
    Я использовал стереосигнал. левый канал на одну головку а правый на другую.
    Зеркала берём самые маленькие и тоненькие - вес очень важен.
    Вертикально рисует голова от 22 скоростного LITEONE, А горизантально от PHR803T.
    Вывод такой: Блюреевские головки более быстрые и чувствительные.
    Ну и включаем музыку...
    Волна, квадраты, треугольники, спирали, много что получаеться...
    Но самое интересное это качаем программу "Генератор звука" и можно рисовать неподвижные фигуры. У меня получился треугольник, спираль, и буква S.
    Можно так же взять Sound Forge, и поизвращаться c музыкой.
    Вообще есть ещё задумка пропустить эту картинку через спирограф.

  5. blackmambo

    blackmambo Новичок

    ИМХО ... не раз уже вроде обсуждалось.... норм качества и фигур наверно не будет.....

    но тут другая мысля пришла.... зделать этот девайс переносным, подключаемым к еблофону, еблоподу, мобилке, мп3 плееру.... как думаешь? выходного звка хватит чтоб двигался??

  6. blackmambo

    blackmambo Новичок

    также думаю можно зделать мини гинераторик, собрать всё в каробочку и выставлять фигурки триугольник, там квдрат... питать от батарейки...

  7. axis

    axis Модератор Staff Member

    На этих частях головы тут ещё небыло, не поспоришь. идеи были- результатов нет.
    Я подключал к HTC Diamond - Рисовало не хуже.
    А про то что фигуры не нарисовать правильные- ты не прав. Точность повторений да и в целом самих движений- просто идеальная. Главное- лёгкие зеркала.
    В общем нужно надыбать от PH803T Две голоки (Без диодов) и сделать всё по нормальному. А это же всё на соплях да на чесном слове.
    По идее нужно делать усилок, генератор какой нить.... И обязательно импулсное управление питаловом- и будет реально всё рисовать. Ещё раз повторюсь- точность идеальная.

  8. axis

    axis Модератор Staff Member

    ТОлько что на одной песенке, была просто идеальная волна..... Красиво блин, особенно если дезиком пшикнуть :)

  9. Artemka

    Artemka Администратор Staff Member

    Хм, интересно! А что есть использовать спагетти в качестве источника звука? Там и готовые эффекты есть! в путь!

  10. LaserSun

    LaserSun Пользователь

    АФТОР выложи пробу из спагети... ну всмысл квадрат как она рисует :) уж интересно.. или выложе какую нибуть фигуру что получил с генератора звука ))

    Вы помните как кто то вылаживал видео, когда человек наклеил на динамики зеркала и получались довольно чёткие фигуры :) синуса квадрата) вот это похожая тема..

  11. axis

    axis Модератор Staff Member

    Пока получил отчётливый ромб, но увлёкся, чёт всё перенастроил, и теперь тока какие то кракозябры....
    Головы то разные, характеристики тож разные.... Надо одинаковые. Повожусь ещё немного.

  12. Vladimir64

    Vladimir64 Пользователь

    Помню первой лазерной указкой у меня была 1 мвт. К ней в придачу давались линзы с рисунками. Типа голый дэвушко :cool: и т.д. Вопрос такой: какова должна быть мощность лазера, чтобы такой рисунок появился скажем на тёмном облаке? :| Извиняюсь если не в тему :oops: А так прикольно смотрится - круче чем цветомузыка!

  13. axis

    axis Модератор Staff Member

    Чтоб светить в облака рисунками- нужна большая мощность. Зелени думаю что около ватта.
    А так вот фотка с генератора звука.


    Вложения:

    • IMAGE_011.jpg
      Размер файла:
      678,6 КБ
      Просмотров:
      1.972
  14. Kiccer

    Kiccer Пользователь

    классно :!: ждём дальнейших результатов :) особенно что с квадратом получится...

  15. blackmambo

    blackmambo Новичок

    ух ты мля) красиво) чётко) но по краям расплыв заметин((

    а так это, видео с динамикми, харды и тп канешн похожы) весде магнит и электро магнит используется)) тока ворма и разположения магнитов разное)

  16. axis

    axis Модератор Staff Member

    В резкости виновата камера мобилы, на самом деле всё гораздо резче, мерцания нет, шума как от спирографа тоже.... К стати головки когда играет музыка тож работают как мини динамики.. тоесть в них играет музыка :)...
    Да и размер этой звиздильки около 5-7 сантиметров.

  17. LaserSun

    LaserSun Пользователь

    во 1 не получиться, из-за того что большая расходимость самого рисунка через пучек...
    во 2 маломощи.. нужно как минимум от 500 мВат чистой зелени.
    в 3 если иметь гальво установку, в которой "минимальный" расходимость.. то можно получить на облаке хороший рисунок при уже 300-1 ватт.. при низких облаках ( дождевых) рисунок будет виден и от 300 мВат..

  18. axis

    axis Модератор Staff Member

    В общем вот ещё пару видео, одно глядя на лучик спереди, а второе более живая картинка.
    Звука увы нет, на улице ночь.... Соседи не поймут. :)
    [youtube:2bbnetnt]http://www.youtube.com/watch?v=hu2g_FxvG-o[/youtube:2bbnetnt]
    [youtube:2bbnetnt]http://www.youtube.com/watch?v=DXb9oQORAVU[/youtube:2bbnetnt]
    Опять же - всего кайфа не передать. Особенно глядя на лучик спереди...

  19. LaserSun

    LaserSun Пользователь

    где видео ? ФОТО?

  20. axis

    axis Модератор Staff Member

    Что именно желаем видеть?
