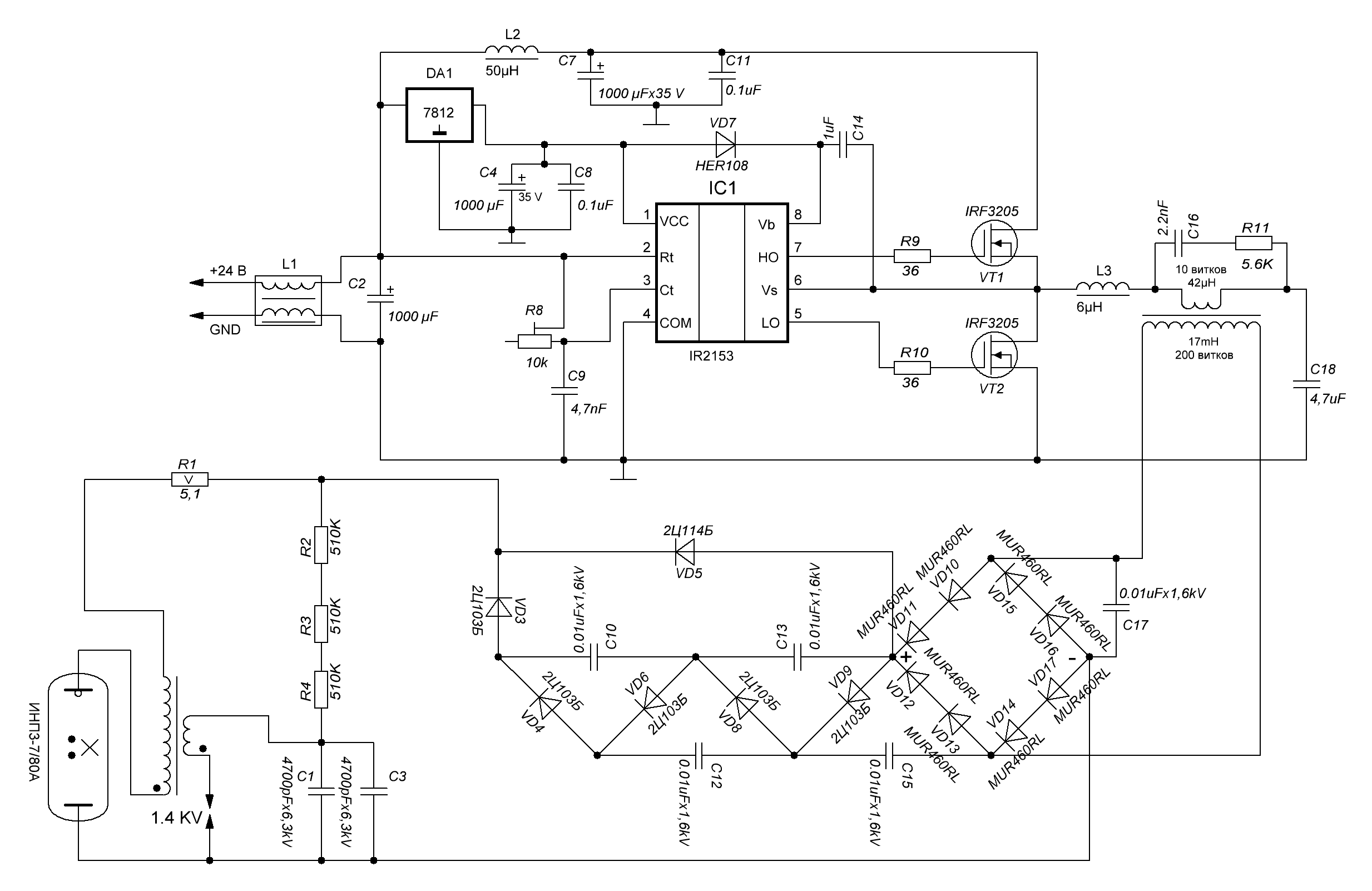

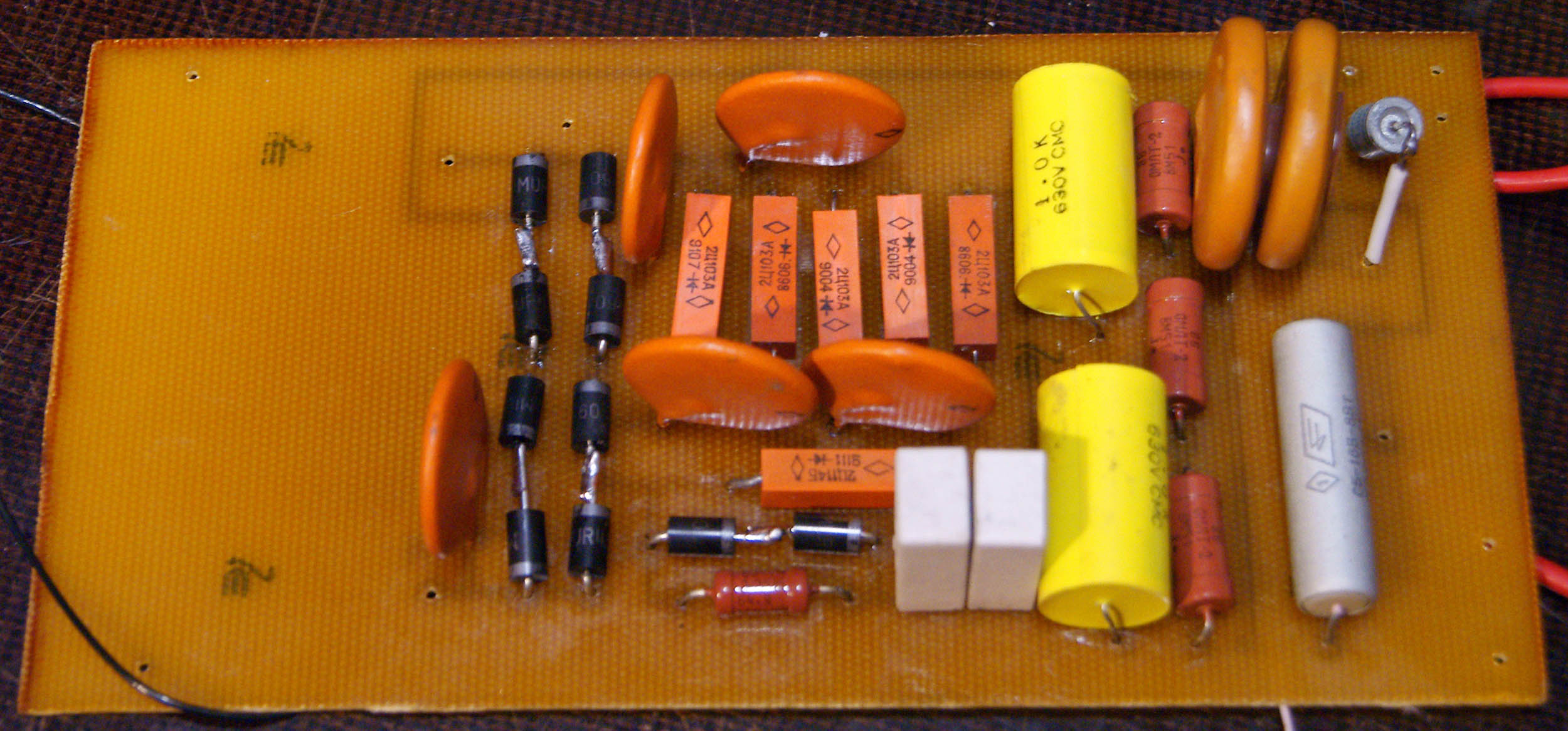

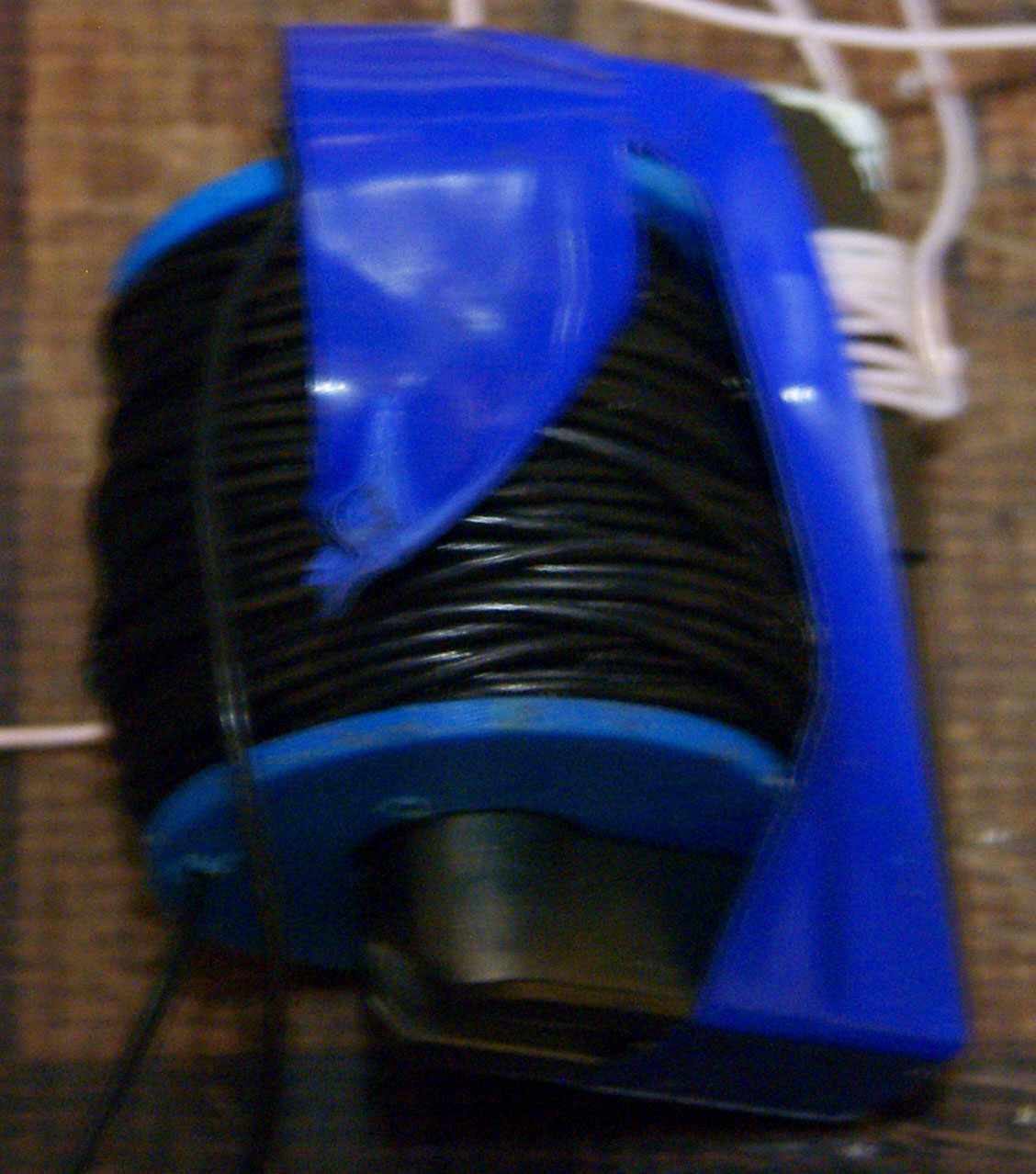

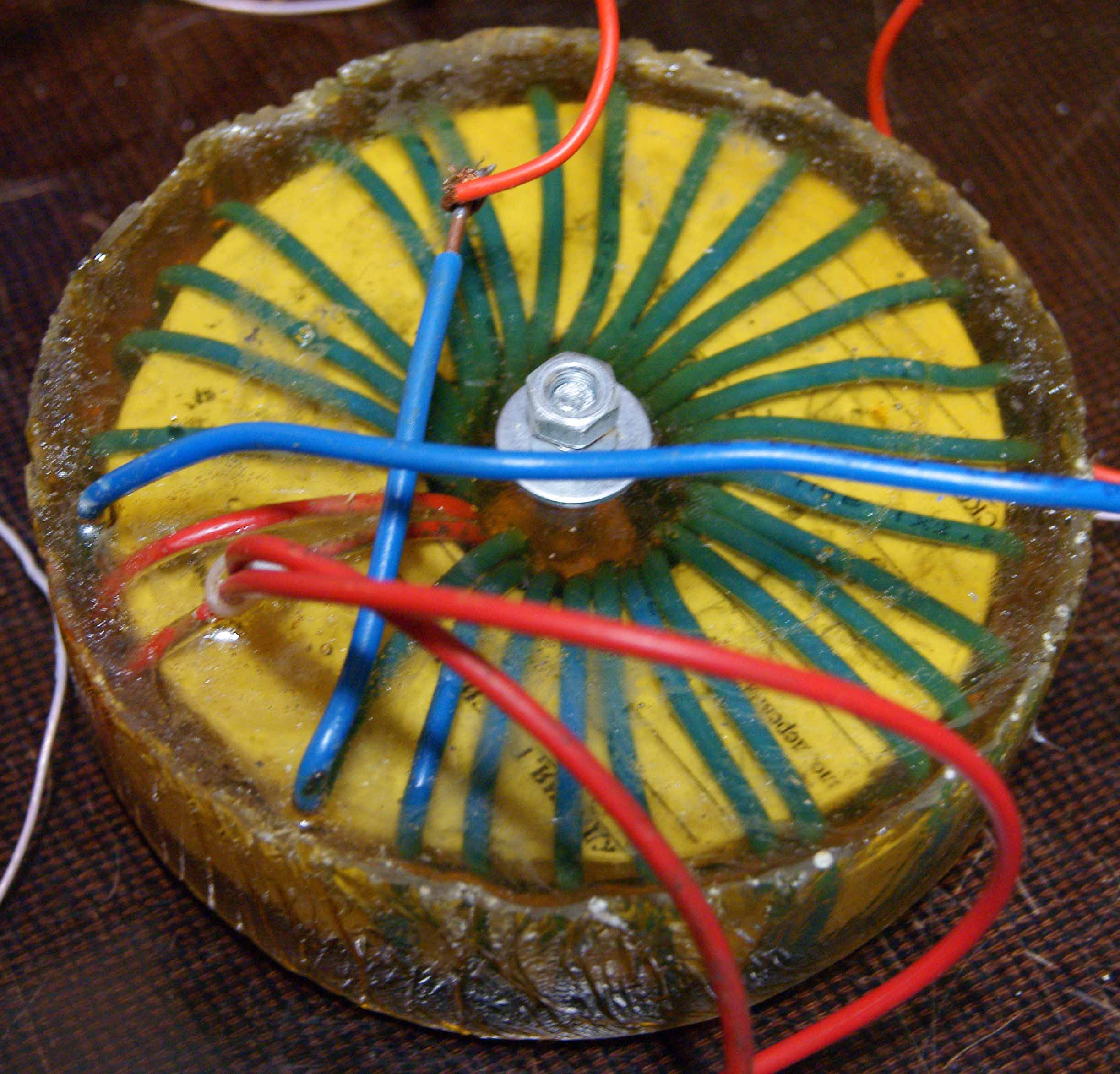

Итак, с помощью SparkPower я доделал симмер. Думаю, это устройство будет многим интересно. Возможно, в его работе ещё окажутся нюансы, но в целом схема работает. Схема симмера вот такая. Симмер построен на резонансном LLC-преобразователе и потребует установки частоты резистором R8. Изначально симмер рассчитывался на частоту 60 кГц. Но у меня он работает с потреблением 50 Вт (2А на 24 В) на частоте 40 кГц. В этом случае дуга выглядит шнуром без колебаний. Для себя я собирал симмер на двух платах. Вот так выглядит у меня печатка высоковольтной части. А вот так низковольтная часть. Так трансформатор поджига. Ну и трансформатор 24->240 В. Он намотан без зазора на сердечнике от ТДКС'а (он должен размещаться на пустом поле высоковольтной части, но я его ещё не поставил туда и не привёл его в красивый вид).
Архив с печатными платами для Sprint-Layout 4. Так же архив с файлами excel для расчёта LLC-преобразователей. Два варианта.
По результатам длительной эксплуатации и осмотром тепловизором: 1) Убрал полностью C5-C6 и цепочку для их заряда/разряда. Ничего не изменилось, кроме того, что R6-R7 теперь не греются до 100 градусов. 2) Температура транзисторов около 60 градусов (без активного охлаждения). 3) Первичка трансформатора у меня 10 витков МГТФ-0,35. Она греется. Довольно сильно. Надо менять на толстый провод. 4) Трансформатор поджига сделал 8 см в диаметре и намотал ему вторичку из провода МС не помню уже какого диаметра (помню, что небольшого). Отлично работает и не греется. 5) Схема стартует на потребляемом от источника токе 1, 25 А и через 10 минут ток уже 2 А. Вероятнее всего, это связано с нагревом дросселя L3 и первички трансформатора. Возможно, надо всё-таки делать ОС по току в лампе. Я полагал, что как ОС будет работаеть сдвиг полюсной частоты к резонансной при изменении нагрузки. Но это так почему-то не работает. Ну или я не с той стороны от резонанса работаю. Надо попробовать посмотреть, что будет с другой стороны. 6) Диоды умножителя греются градусов до 50. Интересно. Я полагал, что умножитель после старта лампы уже не нагружен. Upd. Перестроил частоту в большую сторону от резонанса. Вроде как ток держится, как я и хотел. Транзисторы тоже вроде как меньше греться стали.

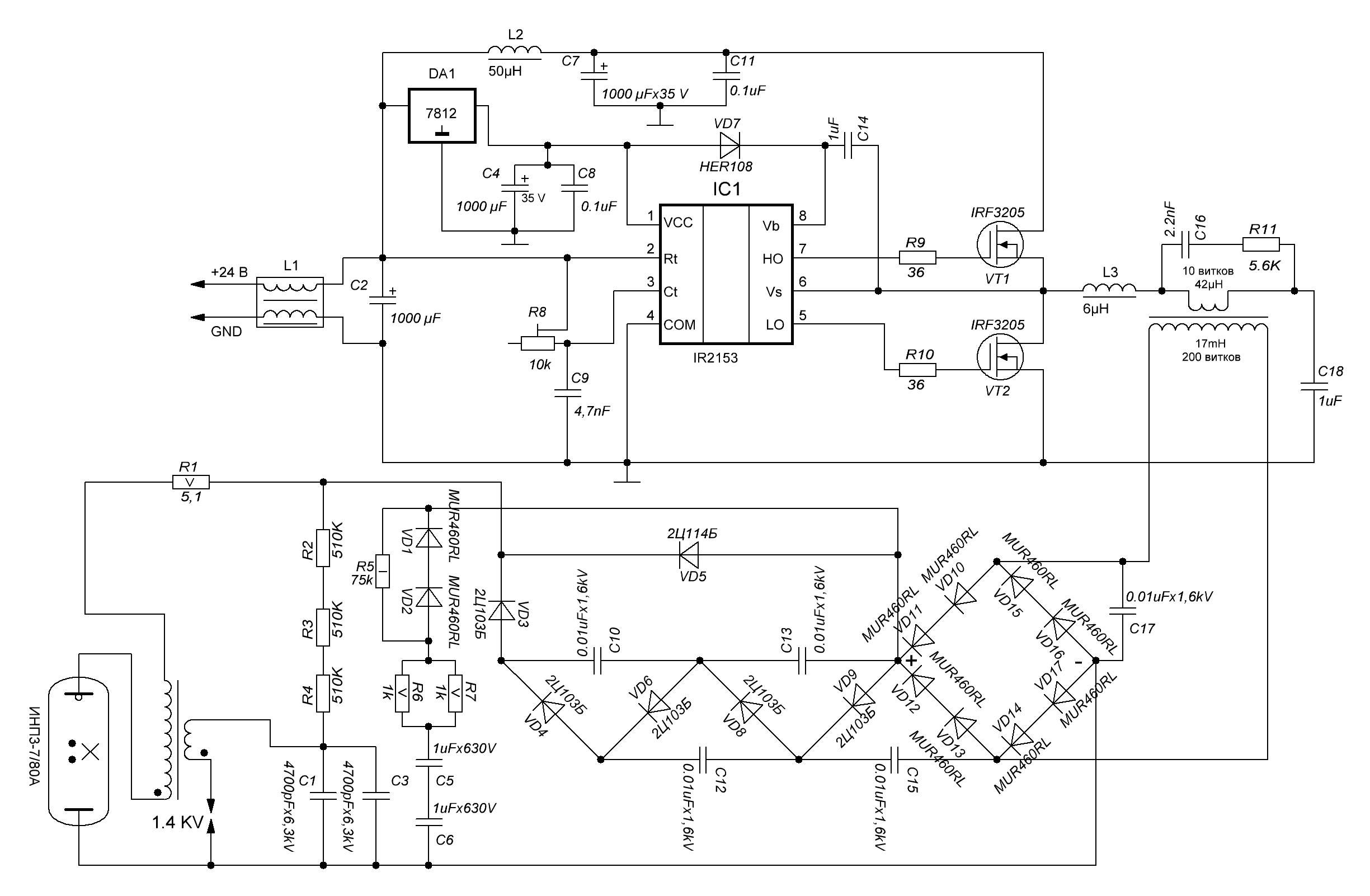

Небольшое обновление схемы симмера - убраны R6-R7 ився цепочка вокруг них; конденсатор C18 теперь 4.7 мкФ (так как расчёт сделан на мощность в 60 Вт). Частота на которую он настраивается 30 кГц. Гонял 20 минут. Да, умножитель греется. Транзисторы и трансформатор тоже. Но нагрев несущественный. Симмер держал 2 А (в процессе работы ток менялся от 2.0 до 2.2 А) и 24 В потребления. Замечательно.
Как-то не особо просто оно получается в сравнении с блоком дежурной дуги в МИЛ-31, где он состоит из железного трансформатора, дросселя и конденсатора, загоняющих систему в резонанс на сетевой частоте.
Там, поди, габариты и вес ого-го? А вот есть схема на этот блок дуги МТ-2ИТ из МИЛ-31. Не знаю, правда, что такое прямоугольник с буквой В.
Без понятия, носить его с собой необходимости нет. По факту описанное в данной теме вообще не про простоту, особенно в настройке, особенно вспоминая обсуждения в соседней теме с мытарствами наладки этого устройства. По сравнению с заводским серийным решением. Это про оверинжиниринг.
С настройкой проблемы были по очень простой причине - так как я впервые собираю такой преобразователь, то и наступил я на множество граблей (вплоть до опечатки в формуле при расчёте). Плюс есть особенности подхвата горения дуги в лампах. А так - схема очень простая и достаточно просто настраивается - просто выставляете расчётную частоту и всё.
