Простой и самый пожалуй безопасный способ заряда любых акб для новичка.

Тема в разделе 'Батарейки, аккумуляторы и зарядные устройства', создана пользователем Rotgar, 19 мар 2012.

  1. Rotgar

    Rotgar Пользователь

    Смотрю как новички в электронике мучаются с зарядом АКБ хочу предложить кое что для решения этой проблемы. И всякие мифы о том что заряжать так АКБ нельзя развеяны.
    Хочу предложить вашему вниманию метод проверенный временем заряда любых АКБ. Заряд напряжением 100% гарантия отсутствия перезаряда, быстрый заряд АКБ с низким внутренним сопротивлением, точность определения окончания заряда в простом варианте для никелевых и SLA АКБ 98%, для лития 100% в любом случае. Заряд через диод в девайсе и даже под нагрузкой.
    Тех данные 4.15 для 3.7, и 4.1 для 3.6, хотя сам заряжаю до 4.15 и то и то. Ni-Cd, Ni-Mh 1.38 В на банку необходима термокомпенсация для более точного определения заряда и гарантированного снижения тока до <1/70, для лития её не юзал. SLA 13.5 на 12 В.
    Хотя погрешность моего прибора хз потому для Ni-Cd, Ni-Mh потребуется более точная настройка на заряженный аккум для до ~1/70 от ёмкости.
    Время заряда лития минимальное, для силовой можно зарядить за 40 мин.
    Сопротивление на пути к АКБ увеличивает время заряда чем выше напруга аккума тем оно меньше заметно.

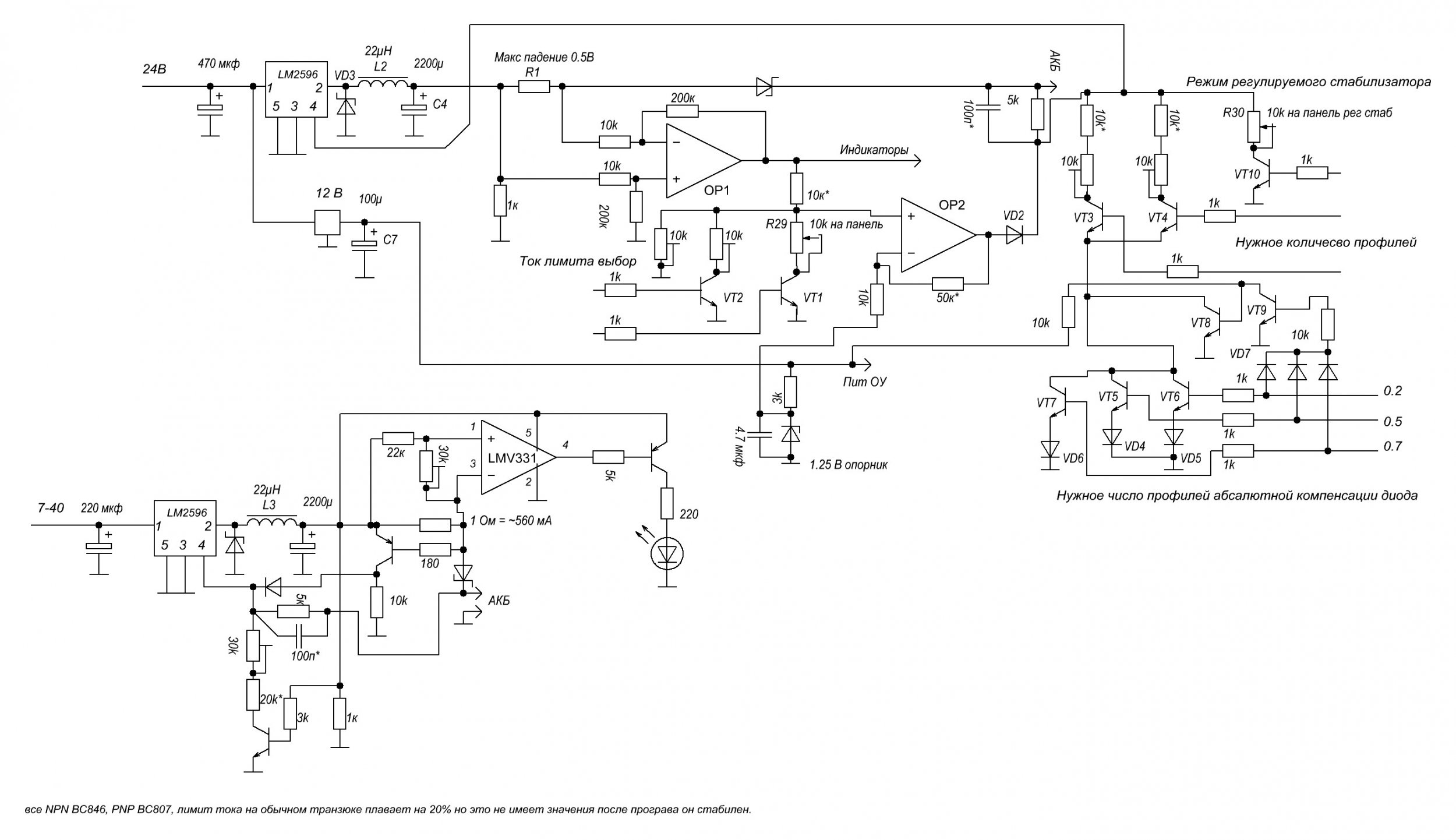

    Сам много лет заряжаю все типы АКБ так и всё хорошо. Там 2 схемы большая и простая для заряда 1 АКБ, если не заряжать разные типы то можно её юзать оно не чем не хуже.
    В моём варианте ЗУ исполнено долго юзалось на линейном стабе заряжало от 1-10 никеля, 6 и 12 SLA, 3.7 литий, заряжать без баланса лития не рекомендую. Кратко индивидуальный изолированный стаб на каждую банку. Всё из доступных до безобразия деталей.
    Номиналы настройки напруг и токов явно придётся подбирать как я написал их с потолка подбирал по месту вписать в схему точное было лень. Да что за ё тут с загрузкой файлов не как не могу прилепить в Splan формате.


    Вложения:

    • 1.JPG
      Размер файла:
      255,9 КБ
      Просмотров:
      1.550
    suslox нравится это.
  2. suslox

    suslox Пушистикс Staff Member

    интересная разработка, но честно говоря схема на пачке оу слабо вяжется с "новички в электронике мучаются с зарядом АКБ";)

    лично по мне для одной литиевой банки самое то - однокристальные решения типа MC34671/3, LTC4054, MAX1555, BQ2057 и тд)

  3. Sky)

    Sky) Поделил на ноль

    А я от лени своей заряжаю просто от usb через резистор. Аккумам не плохеет.

  4. Rotgar

    Rotgar Пользователь

    От USB через резюк если защита на АКБ есть то да. Я видел такую схему заряда в диктофоне не дорогом, но вот если туда поставить без защиты то будет бум. Но уж пусть не ссвсем новички которые не знают что такое транзюк. Но я делал уклон всегда на время заряда которое я стремлюсь уменьшить. Однокристаьные решения не совсем стремиться сделать это. А так для мелких АКБ я применяю такие решения. Чёппер можно запитать в очень широком диапазоне напруг что удобно.

  5. suslox

    suslox Пушистикс Staff Member

    поясни,что ты имеешь ввиду?

  6. Rotgar

    Rotgar Пользователь

    Да не мелочи это кому что. Максимально быстрый заряд при относительной простоте и доступности деталей.

  7. suslox

    suslox Пушистикс Staff Member

    1. скорость заряда зависит от зарядного тока. какие зарядные токи дает ваша схема?
    2. простота - нет. это не про твою схему:)
    3. доступность - может быть...

  8. Rotgar

    Rotgar Пользователь

    Ток для лития будет почти до конца лимитироваться, (есть вариант компесацией падения - поднятием напряжения но для новичка лучше не связываться можно перезарядить если не настроить).
    Но а ток определиться ясно дело мощностью стаба и его стабильностью + перепад напруги и внутренние сопротивление АКБ. Я предложил именно метод а схемы как начальную точку. И уклон был на КПД, универсальность в плане разных типов и самое главное возможность заряжать в девайсе через диод что могут делать не все контроллеры (например Ni-Mh у меня во всех станциях и фонариках заряжаются именно в девайсе через диод). Просто я столкнулся с таким: несколько фирменных девайсов камера, КПК гонял от БП но и АКБ быстренько вздулись 1 фильм посмотрел на КПК и тут АКБ так вздуло ППЦ, а камерой снимал от БП. (у знакомого в смартфоне бахнул когда он в авто от хз какого БП питал и усиленно грузил игрушками) При как я понял непредусмотренном режиме эксплуатации (но это же фирменное предусматривать всё не выгодно) контроллер ступил, ладно ступил так еще бы чуть и бахнуло бы! Долго описывать кратко: динамические ЗУ с замером на отключеном токе напруги могут сильно превышать напругу при подаче тока, при отсечке по достижению нужно напруги могут недозаряжать если верх выбран безопасным. Добиваясь скажем 4.2 В будет давать ток а напруга на АКБ будет зависеть от внутреннего сопротивления. Мож поэтому иногда в некоторых девайсах вздуваются АКБ. Но данные схемы я предполагал для мощных ЗУ или больших токов но скажем >1.5А я тут силовые заряжаю по 5А и более даю. Цифровой контроль переделать будет вообще супер но для контроллеров программы не писал еще пока.

  9. Sky)

    Sky) Поделил на ноль

    Слово "Новичок" в теме вообще неуместно..

    suslox нравится это.
  10. BASSCLUB

    BASSCLUB Пользователь

    Новичку гораздо проще заказать из за бугра:lol:

  11. Sky)

    Sky) Поделил на ноль

    Новичку гораздо проще купить новый заряженный литий.

  12. port202

    port202 Новичок

    а я воттак сегодня заряжал. отломал плату от сдохшнго акума BL-5C,припаял провода,приделал кусочек пластмасы по размеру акумулятора,вставил в мобильный и вперед.

  13. Российская Федерация

    Российская Федерация Пользователь

    Я тоже так раньше делал, но забил, т.к. дешевле зарядку купить и не ковыряться с проводами.
    ЗЫ: если что, у меня есть запас зарядок китайских, кому надо - обращайтесь в личку.

  14. bass_89

    bass_89 Новичок

    Как понял литий на 3.7v можно зарядить через телефон? вместо родного подключить пальчиковый без доп. схем?

  15. doc

    doc Пользователь

    Да, можно. Контроллер зарядки литиевых аккумуляторов уже встроен в телефон.

    bass_89 нравится это.
  16. _RUS73_

    _RUS73_ Новичок

    Я так смотрю в качестве источника опорного напряжения используется обычный стабилитрон. О какой точности может идти речь, касаемо заряда литиевых акб. Точность выходного напряжения для лития должна обеспечиваться не хуже 4,2-+0,05в на банку.

  17. suslox

    suslox Пушистикс Staff Member

    написано "1.25в опорник"...это не просто стбилитрон

  18. _RUS73_

    _RUS73_ Новичок

    Все таки надо указывать, что это за ИОН, и какую точность он обеспечивает.

    suslox нравится это.
  19. port202

    port202 Новичок

    Только удобнее заряжать с помощью платы от родного акумулятора телефона,пробовал напрямую нехочет ,невидит резистор и не включается.

  20. Sky)

    Sky) Поделил на ноль

    Извращение какое-то. Втыкнуть тупо в usb через резистор, когда зарядится - встроенная защита его отключит сама.
