Программаторы для микроконтроллеров.

Все больше схем появляется на форуме на микроконтроллерах, поэтому создал новую тему. Для прошивки МК нужны программаторы, схем их много в интернете, одни работают другие нет, или приходится мучиться с их настройкой.
Поэтому и решил выложить проверенные схемы иожет кому пригодится.
Спаял AVR010 by PROTTOSS
http://prottoss.com/projects/AVR910.usb ... rammer.htm
Схема, печатная плата, прошивка и драйвер в архиве:
[attachment=4:1c4m0z3f]AVR910.rar[/attachment:1c4m0z3f]
и STK500 by Petka
http://electronix.ru/forum/index.php?showtopic=68372
Схема печатная плата, прошивка инструкция по прошивке в архиве:
[attachment=3:1c4m0z3f]STK500.rar[/attachment:1c4m0z3f]
Драйвер для STK500:
[attachment=2:1c4m0z3f]Драйвер STK500.rar[/attachment:1c4m0z3f]
Заработали оба сразу!!! Оба на мегах 8. Причем контроллер STK500 прошивается при переустановке перемычки, не нужен внешний программатор, заодно и прошил мегу для AVR010. STK500 работает намного и заметно быстрее.
Плата переходник-адаптер для разных AVR:
[attachment=1:1c4m0z3f]Переходник-адаптер AVR.rar[/attachment:1c4m0z3f]
Нашел альтернативную прошивку для AVR010 но пока не пробовал ее.
Эта прошивка превратит AVR010 в программатор AVR-Doper с протоколом STK500v2, пишут "Работает быстрее родной раз в пять на STK = 460 000. Родная еле ползала на 115 000."
Существует 4 модификации прошивки:
а) Стандартная CDC (эмуляция COM-порта), без отладочного интерфейса. Рекомендуется в большинстве случаев.
б) CDC с отладочным интерфейсом - дополнительно к COM-порту реализован "свой" протокол для передачи информации через UART программатора (подробнее см. ниже).
в) Бездрайверное HID-устройство, без отл. интерфейса. Т.к. CDC на V-USB нарушает стандарт USB, иногда бывают проблемы с работой программатора (хоть и решаемые). HID стандарт не нарушает и не требует драйверов вообще. К сожалению, поддержка есть пока только в avrdude.
г) Бездрайверное HID-устройство с отл. интерфейсом.
Отладочный интерфейс предназначен для обмена данными между программируемым устройством и ПК. Для его работы нужно подключить RxD и TxD программатора к TxD и RxD устройства. Настроить в устройстве UART на 19200, 8N1. На ПК необходимо установить библиотеку libusb (подробнее см. архив в прошивками) и запустить файл avrdebug.exe (идет в комплекте с прошивками). При этом все, что отправляет устройство в UART, будет приходить в терминал, а все что набрано в терминале будет уходить в устройство.
Прошивка в архиве:
[attachment=0:1c4m0z3f]avr910_avrdoper_hex.zip[/attachment:1c4m0z3f]
Надеюсь кому то поможет эта информация, а у кого есть что выложить выкладывайте.

PS: Собираюсь следующий делать программатор для пиков PICKIT2, или студенческий PICKIT2Lite но пока не нашел нужных плат под smd-мк



Нет НИЧЕГО более ненужно, чем самосборные программаторы, когда есть AVR Dragon.
При цене в 1600р у него

• вместе со стандартным ISP[/*:m:3r3f1eex]
• есть параллельное программирование (пока ещё не было нужно, но кому-то, может, пригодится), [/*:m:3r3f1eex]
• высоковольтное программирование (! - нужно, если, например, RESET отрублен через FUSE-биты, намеренно или по случайности)[/*:m:3r3f1eex]
• debugWIRE (!!!)[/*:m:3r3f1eex]
• JTAG (!!!!!!!!!!!!!11111111111)[/*:m:3r3f1eex]
• официальная поддержка всем, чем угодно[/*:m:3r3f1eex]
• USB-интерфейс - ну это стандартно, в принципе, хотя многие некрофилические самоделки работают через COM или LPT[/*:m:3r3f1eex]

Изготовление самоделок в такой ситуации - просто возможность поупражняться в пайке, не более.



1. У нас AVR Dragon стоит 1900 в рублях
2. Я собрал программатор на FT232RL, он обошёлся мне в 200 рублей
3. Если бы стояло условие отдать 1900 - я бы никогда не начал изучать МК.
Наверное самый популярный вопрос, который каждый перед собой ставит: А вдруг куплю, что-то пойдёт не так и выброшу деньги на ветер? 1900 при такой постановке вопроса отдавать глупо. А вот FT232 всегда пригодится в хозяйстве.
4. Если кому-то надо прошить разово - тоже плохой выбор.

Сам программатор кстати:
http://easyelectronics.ru/img/readydev/ ... g/ftbb.JPG



Я себе тоже планирую собрать на FT232RL. Дрова к нему есть. По-сути это микруха-переходник USB<->COM, поддерживающая битбанг. Но вот мне ненравится что такой программатор не поддерживается AVRовской студией. Меня, например, сильно интересует возможность дебагинга в самом кристалле, через debugWIRE. Правда поговаривают что это с ним возможно...
Но даже если микруха не пойдёт как программатор - связать ею МК с компом через USB, заюзав интерфейс USART, тоже заманчиво...
Если с МК подружусь - понятное дело куплю себе нормальный программатор, если мне не хватит функционала самодельного...

А ещё мне интересна тема бут-лоадеров (когда МК сам себя прошивать может) .
P.S. http://easyelectronics.ru/skorostno...-ft232rl-bez-vspomogatelnogo-kontrollera.html



STK500 на FT232RL и меге8 прошивается после сборки просто переставить перемычку и понипрогом загнать прошивку. Поддерживается AVR студией и Кодевизион протокол stk500v2



Но, кстати, не могу не отметить огромный плюс FT232RL - его можно использовать как USART, которого на Dragon нет. Так что он у меня тоже есть, но не как программатор. Я им читаю свои петросянские сообщения, прошитые в микроконтроллер.

Под Linux, кстати, он не требует никаких драйверов, а сразу определяется как виртуальный COM-порт, к которому можно подключиться стандартным эмулятором терминала (screen /dev/ttyUSB0).



Собрал я себе программатор на FT232RL. Поделюсь наработками, может кому-нибудь пригодится.

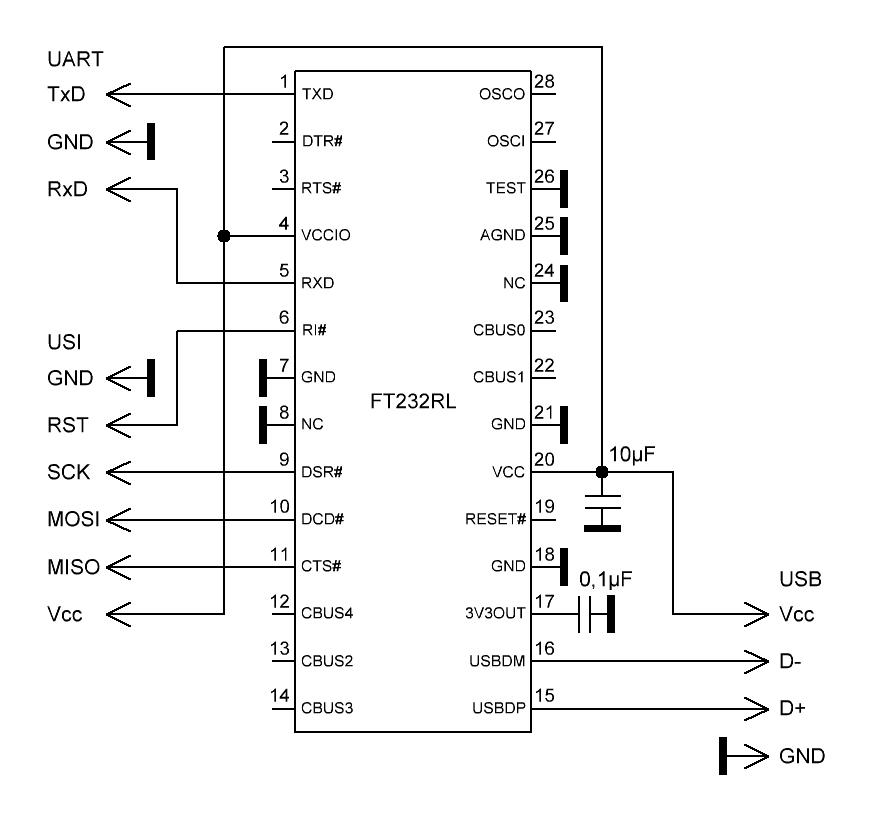

По вот этой схеме:[attachment=7:sp2e54at]Программатор.PNG[/attachment:sp2e54at]Индикацию решил выкинуть. Во первых она только для красоты и острой необходимости в ней нет, во вторых я жадный на место и в третьих мне влом сверлить дырки в штекере...

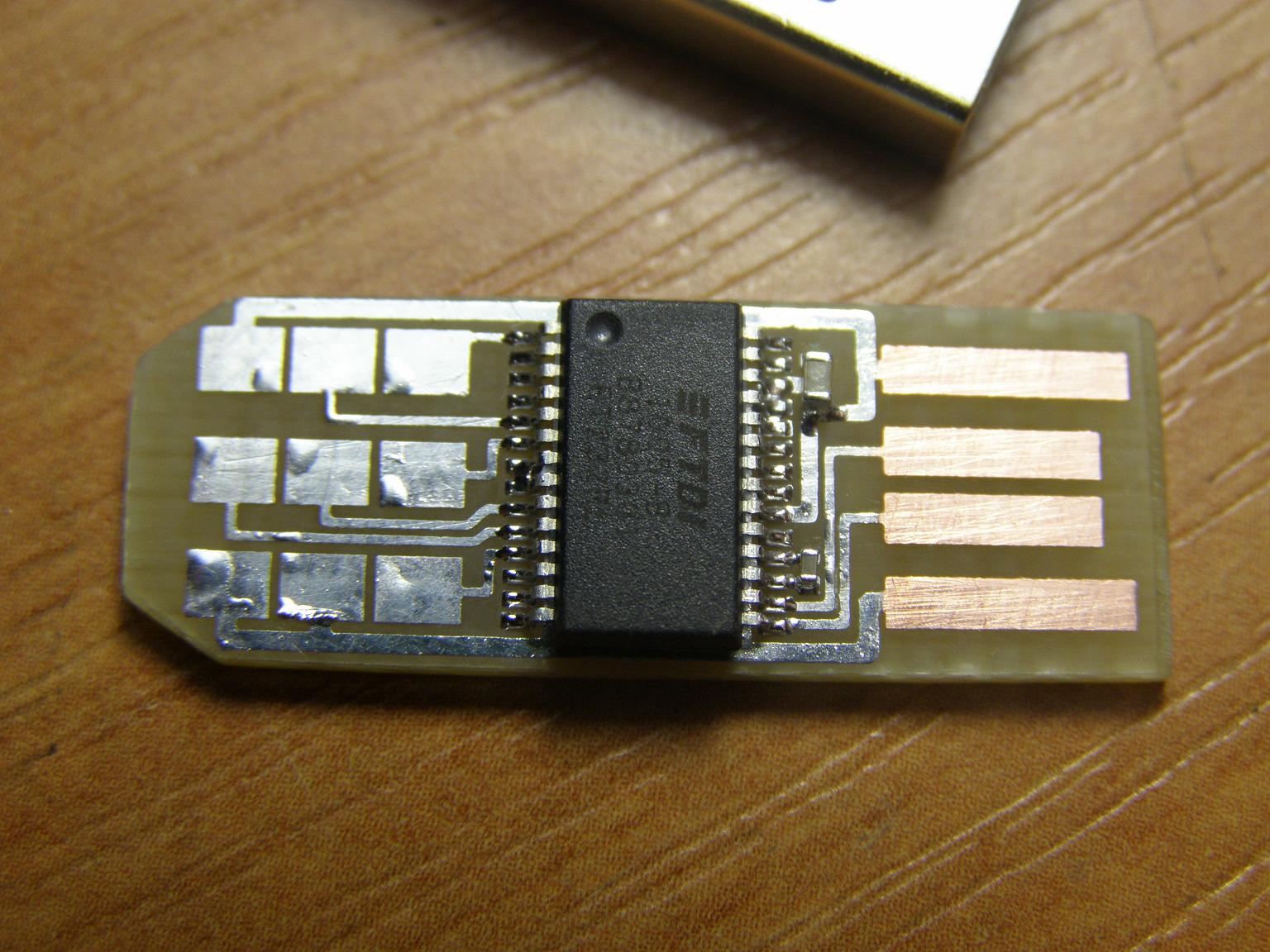

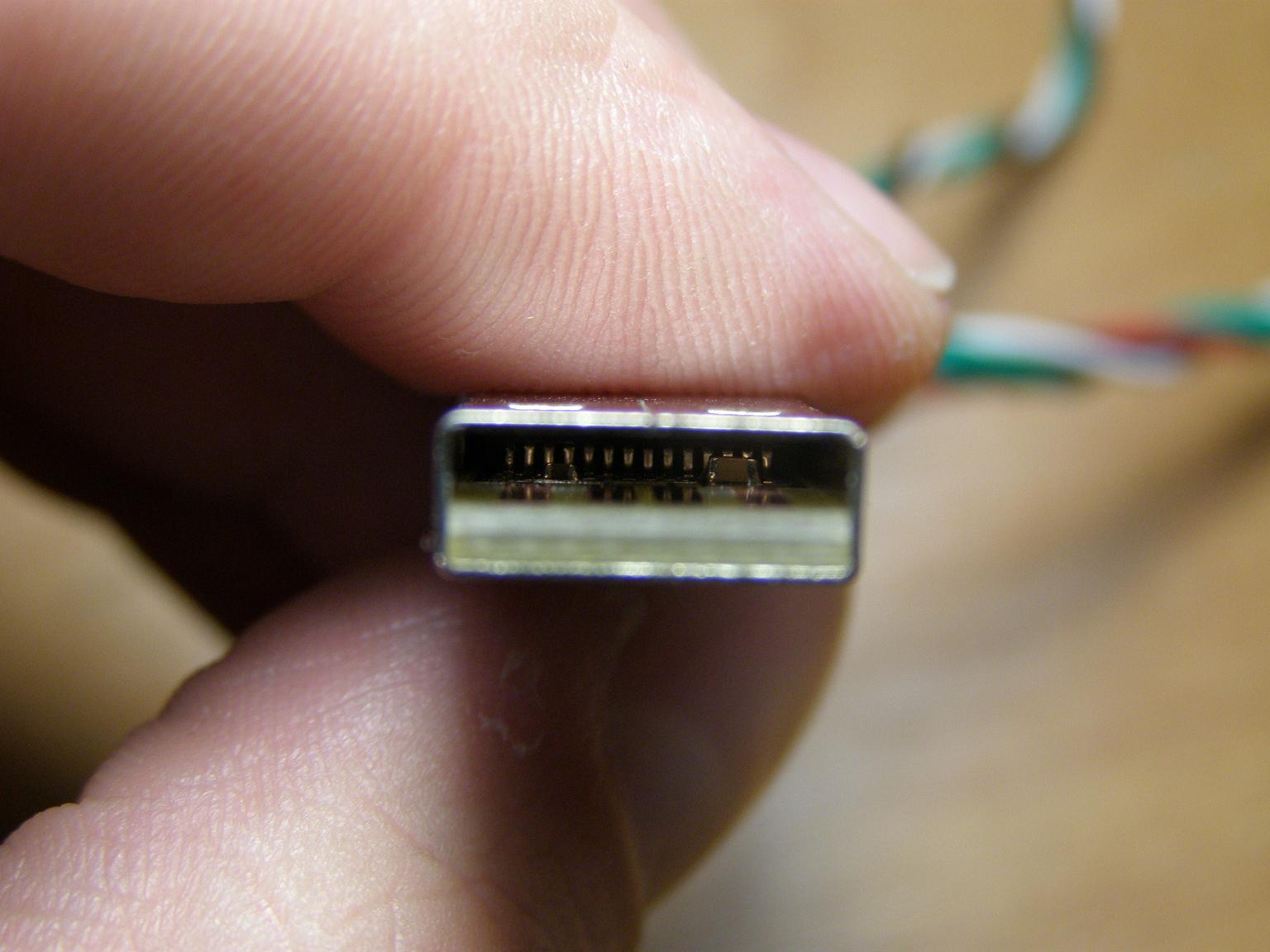

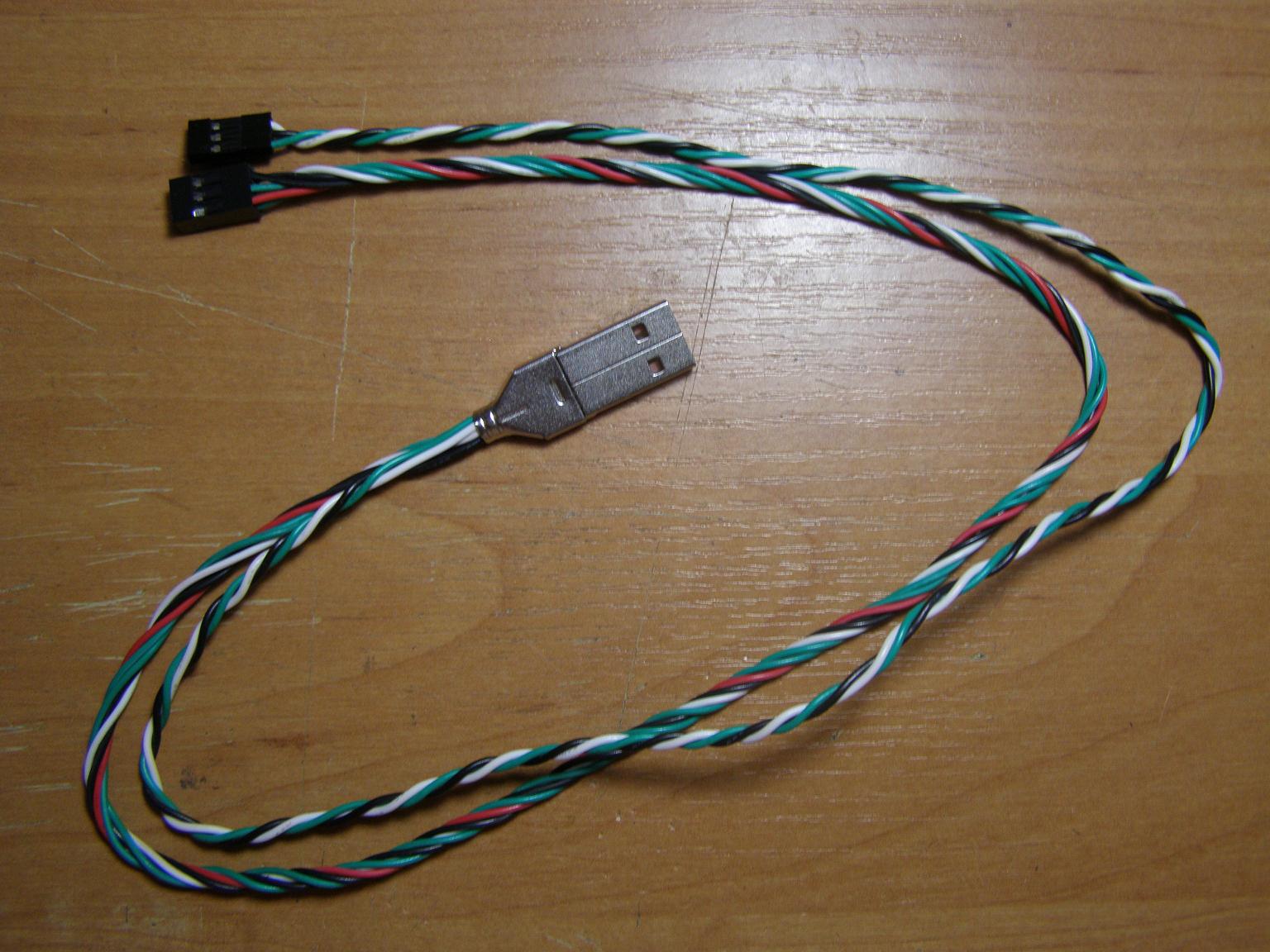

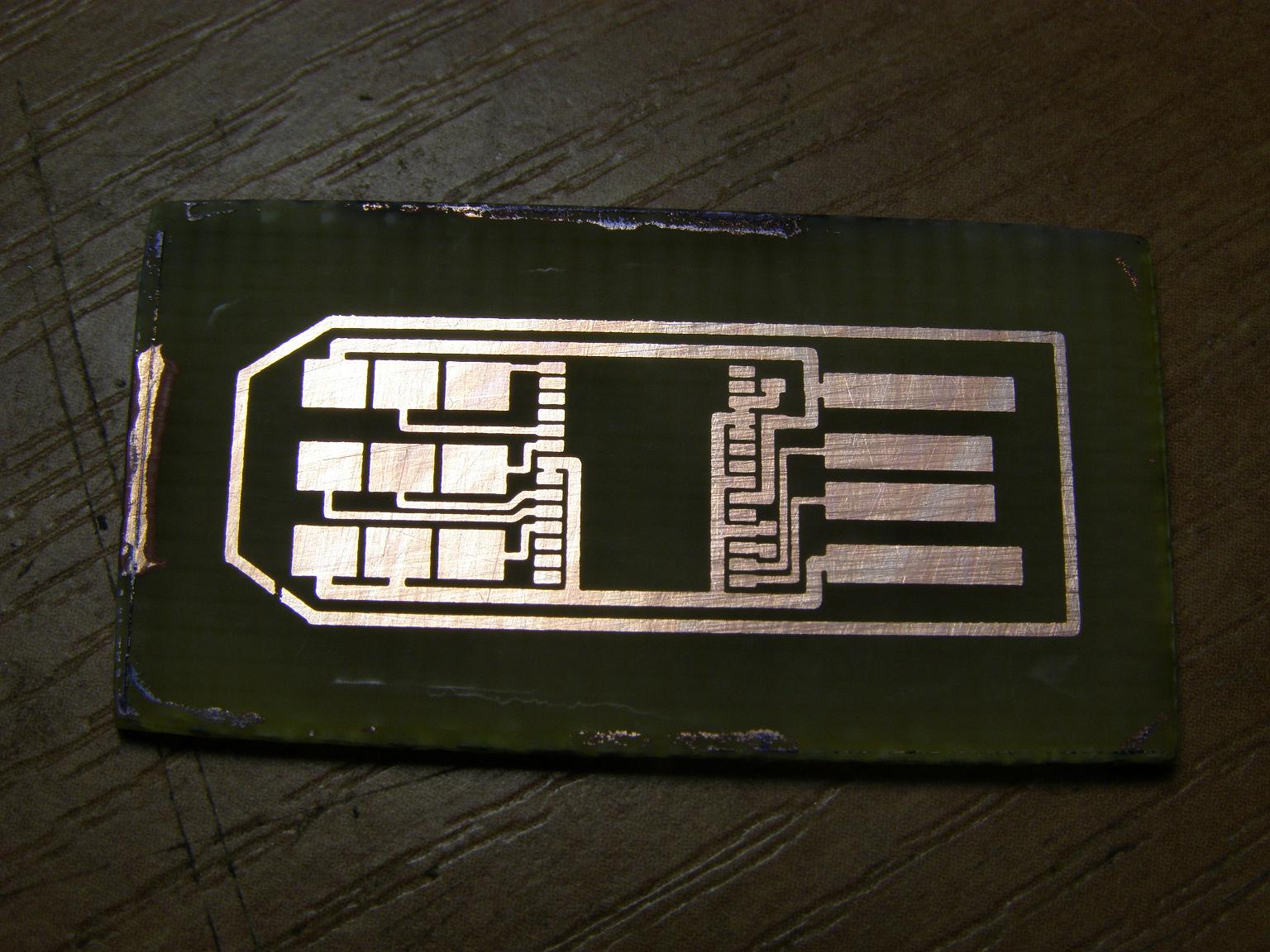

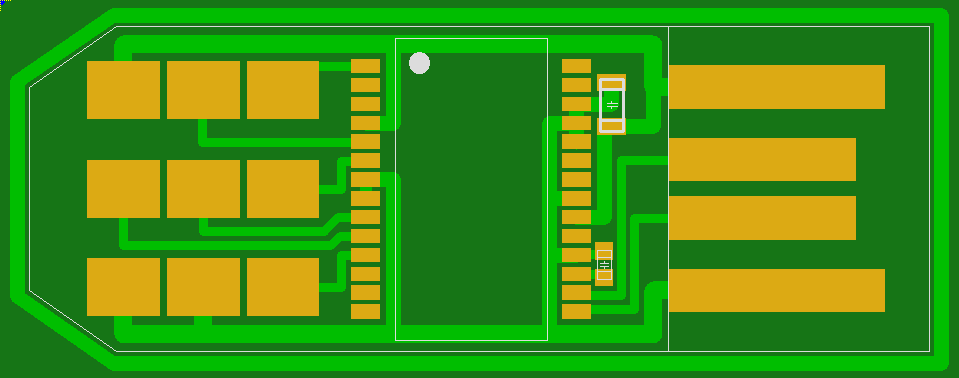

Решил я расположить его в самом USB штекере, и развёл вот такую плату:[attachment=1:sp2e54at]Плата.PNG[/attachment:sp2e54at]Вот что в итоге получилось:[attachment=6:sp2e54at]PA013869.JPG[/attachment:sp2e54at][attachment=5:sp2e54at]PA013875.JPG[/attachment:sp2e54at][attachment=4:sp2e54at]PA023877.JPG[/attachment:sp2e54at][attachment=3:sp2e54at]PA023879.JPG[/attachment:sp2e54at][attachment=2:sp2e54at]PA023878.JPG[/attachment:sp2e54at]Система сразу же нашла новое оборудование и потребовала драйвер. Качается он ТУТ. Чтоб поиграться с настройками контроллера (сменить ему название и т.п.) - нужно установить утилиту MProg3.5.zip.
Вот архив с печаткой и схемой:[attachment=0:sp2e54at]Программатор на FT232.rar[/attachment:sp2e54at]P.S. Распиновку конектора лучше делать стандартную:


Добавлено:
На печатной плате и фото некоторые могут заметить несоответствие - это моя ошибка, которую я уже устранил...



Для программирования AVR-ок пользуюсь алгоритм билдером - http://algrom.net/russian.html
Здесь в простейшем случае программатор представляет из себя набор резисторов и диодов, которые легко умещаются в разъеме сом-порта. А в ранних версиях программы и вовсе была возможность программировать через lpt-порт с прямым подключением к контроллеру.



INFERION, а какой программой прошиваешь?



Подправленной для этой задачи "Дудкой" (спасибо SviMik'у):[attachment=0:3j5gncu6]avrdude.rar[/attachment:3j5gncu6]Но пока ещё не прошиваю. Программатор этот сегодня ночью только заработал. Я им ещё ничего не делал...

Потому что ещё не научился нормально ими управлять преобразователями. Сейчас только экспериментирую. Да и лепить в драйвер МК ради галочки, как многие тут делают, я не хочу. Если лепить, так чтоб он и делал хоть что-то интересное...

Народ, кто имел дело с бут-лоадерами? Мне нужно заюзать ресет как порт ввода, пинов не хватает для кнопки, а иметь дело с высоковольтным программированием я не хочу...



Вот здесь про бут хорошо расписано
http://easyelectronics.ru/avr-uchebnyj- ... adera.html



Я там читал уже. Понял только что он из себя представляет и всё. Мне нужно в 24-ю тиньку написать такой, чтоб прикидывался сброшенным МК и прошивался через обычный последовательный программатор с обычного софта. Да, фьюзы не покрутить, но мне это и не надо. Загрузчик должен загружаться при старте МК, опрашивать порт ввода, на котором когда-то был ресет. Если там ноль - продолжать свою работу, если один - прыгать в начало программы и заводить МК. Такой себе программный сброс...



Делаешь активным fuse-бит RSTDISBL, и нога RESET сановится портом PB3.

Только помни, что если в бутлоадере есть ошибка, то после отрубания резета микр можно будет прошить лишь hv-программированием.

Я, правда, совсем не понимаю, зачем делать бутлоадер, имитирующий микр без бутлоадера. Если в бутлоадере будет функция прошивки через UART, то и прошивать его тогда всё время через UART, без программатора.



Откуда в 24-й тиньке UART? Только не надо программный предлагать...



INFERION, я конечно тоже любитель забивать контроллеры под-завязку, но это ни есть правило хорошего тона
Может все же имеет смысл на мегу8 перейти? Она и дешевле... Ресет должен оставаться ресетом



А габариты? Она тоже 4х4мм? Это критично. А ещё критично наличие дифференциального АЦП с 20х усилением. Есть ещё вариант с 26-й тинькой, но у меня уже схема собрана на 24-й. Да и загрузчик освоить мне не помешает. Да и изящнее схема получается. Контактные площадки, заюзанные для RGB индикатора и кнопки, юзаются и для прошивки...
Мега дороже тиньки раза в полтора. Другое дело что её достать гораздо проще...
Что-то начало оффтопом попахивать. Надо бы в другое место перебираться ...



Ну мега8 в TQFP не такая уж и большая.
Вопрос еще вот в чем - по идее, нужно получать данные с аппаратного SPI и зашивать их во флеш, так? Плюс еще инициализация, обработка условия выхода и т.д. В итоге код бута получится немаленький, может пол флеша занять, для основного кода места не хватит.



Да не думаю я что бут много места займёт. У меня и не такие алгоритмы в килобайт вписывались. Я же на ассемблере пишу. Он в десятки раз компактнее языков высокого уровня. Основная программа у меня максимум пол килобайта займёт. Это уже с RGB индикатором, умной кнопкой, стабилизацией и т.п...

Есть две новости, напишу их тут.
1. Прошил драйвер к синему тестовой программой. С пол пинка завёлся и держит стабильно 3,4V. Т.е. механизм работает, ЦАП вместо резистивного делителя принят. Теперь можно зашить калибратор и прогнать ЦАП на определение зависимости выходного напряжения от числа. записанного в него (к сожалению она логарифмическая).
2. Программатор сразу не заработал. Продолбался весь день, пока со SviMik'ом не нашли причину - я забыл провести одну дорожку на плате (подключить VCCIO к питанию). Как только допаял перемычку - всё завелось с пол пинка. Скорость прошивания ппц. 128 байт (да, понимаю, программка мелкая) в 24-ю тиньку залило за 0,14с.
