Проблема со схемой

Подскажите. пожалуйста в чем наша ошибка при сборке схемы лазера
[attachment=0:1d0rwy46]12.JPG[/attachment:1d0rwy46]
желтый конденсатор 100 нФ, черный на 2200 мкФ, резистор на 2,7 Ом, лазер из DVD-RW LG , напряжение 3 В
Лазер дает очень слабое красное свечение, видимое на расстоянии до 1 сантиметра.

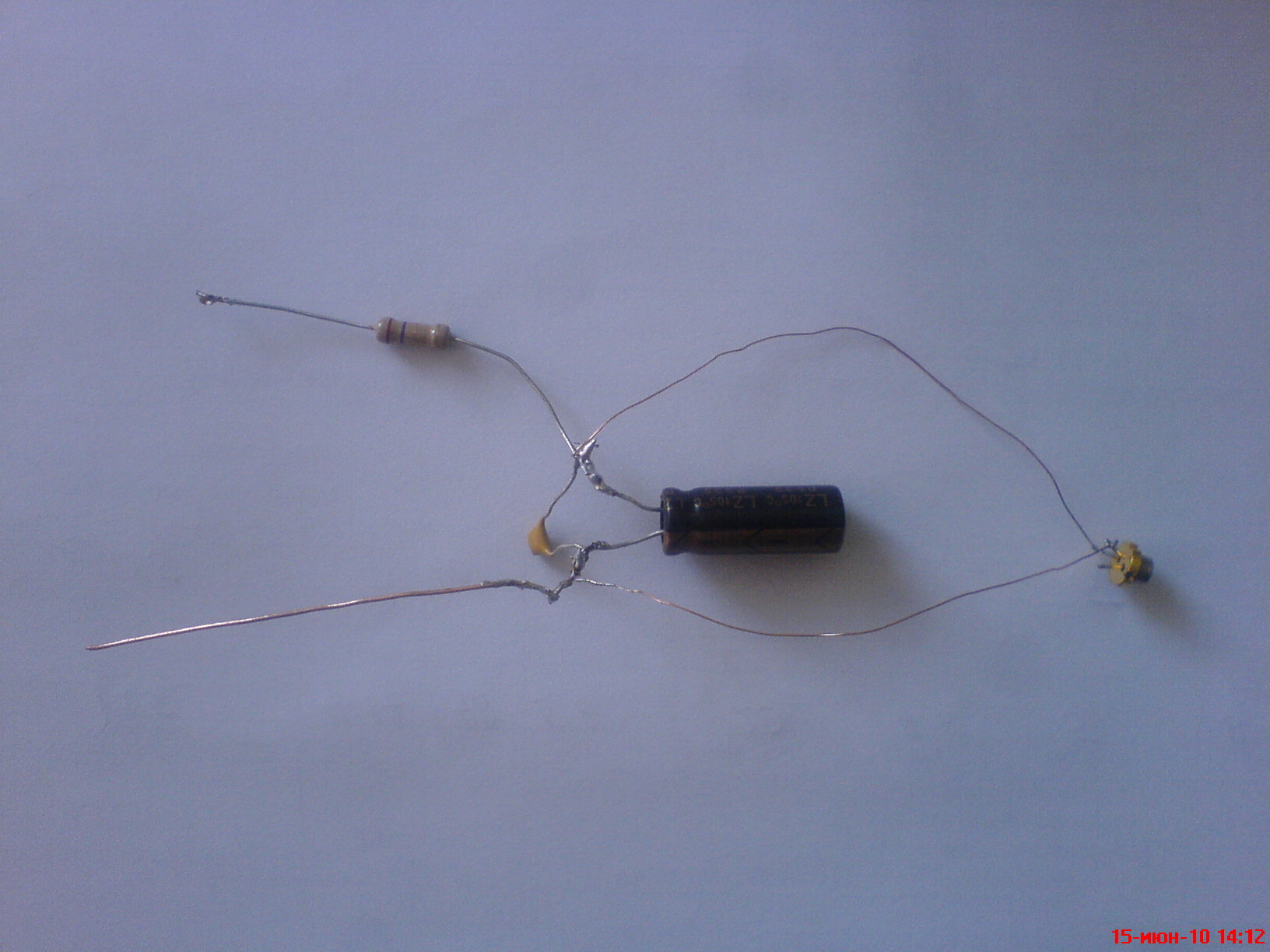

[attachment=1:1d0rwy46]DSC00092.JPG[/attachment:1d0rwy46]



3В, очевидно мало. не зря же написано, что 3.6В

даже при 3.6В и 2.7Ом сопротивлении будет ток всего около 200мА



winnorokomo, не помогло, дали 4,5 В через адаптер, результат тот же.



труп



теперь точно труп. для кого 3.6В написано в схеме?? на 3В не хватало тока. на 4.5В перебор. лучше бы на LM317 схему тогда попробовали.



Быстрей всего это был ИК, красный и при 1.8В уже как лампочка...



зависит от диода



что теперь посоветуете, господа?



Откуда диод выдирали? Там еще один должен быть. Скорее всего, Вы и вправду пытались включить ИК. А красный остался.



лд снят из DVD-RW LG и когда подключен греется очень сильно, и еще греется резистор. Свечение есть, но очень слабое.



возможно дохлый ик, а использовали оба диода из привода или только один?



Попробуйте посмотреть на излучение камерой телефона или цифрового фотоаппарата, если ИК, то камера будет показывать белое свечение, даже если ЛД мертвый.
P.S. Хотя насчет последнего я не сильно уверен.



Имеется ввиду: если батарейка - 3.6В ( вообще-то заряженный ЛИОН-4.21В, металлгидрит-4.43В ), резюк-5оМ, то на ИК будет 1.8-2.2В, на красном больше двух с половиной. Кондюки можно вообще не ставить, ни чо не изменится...



Вот про кондюки ты зря они же от статики и бросков защищают.можно к ногам диода электролит припаивать сразу без проводов (только в этом случае ножки фольгой а не проводом закорачивать,ее после пайки убирать легче.)



Не, кондёры никогда от статики не защищали - инерция большая. От статики резистор всегда ставится. А вот от бросков - это верно! С другой стороны когда батарейка - какие там броски? Если, конечно, через катушку не умудриться запитать!



Да чет я статику с высокой частотой попутал(Как говорится тяжело когда не знал да еще и забыл)



Ага, статика - это заряд, постоянный, он просто зарядит кондёр до некоего потэнциала, потом прошьёт диод, потом кондёр разрядится через этот пробитый диод...
Эта интегрирующая цепочка используется в усилительных и генераторных каскадах для того, чтоб переменные коллекторные ( стоковые, анодные ) токи не проходили по проводу питания и не попадали в цепи смещения соседних каскадов. Цепь так и называется - развязка по питанию. Попала эта картинка про включение ЛД из какого-то сибирского сайта и с тех пор так и бродит ( работает и бог с ней ). А между тем диоду пофиг дым, в смысле развязка по переменке, по рождению ему положено работать на импульсной переменке порядка 500 мегациклов, что он, кстати, и делает в приводе, причём годами...
Посему ( моё личное мнение ) считаю, что резюк, этак от ста ом до ста килоом вместо двух кондюков, защитит диод от статики по-вернее.
