  1. avatarer

    avatarer Новичок

    Добрый день всем, кто читает этот пост.
    Прошу помочь мне разобраться в проблеме с драйверами.
    Собираю уже не первый драйвер, и все не заводятся :( .
    На последнем ncp1529 уже не знаю, что могло случиться...
    Вот выкладываю печатку своего драйвера и его фото.

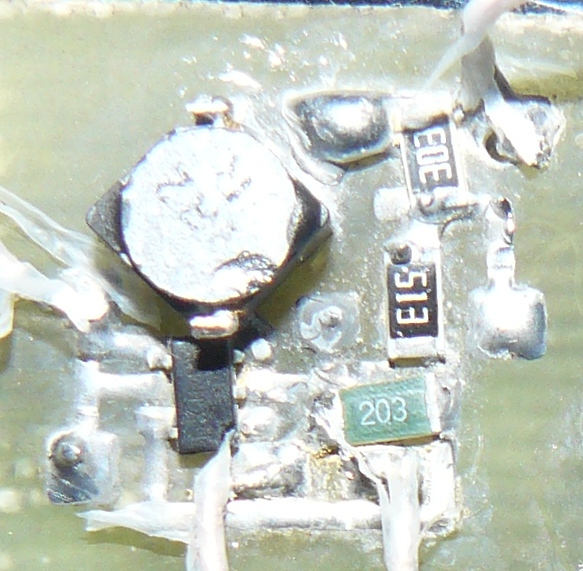

    [attachment=0:2z41hl2j]P1030373.JPG[/attachment:2z41hl2j]
    Печатка:
    [attachment=1:2z41hl2j]ncp1529.zip[/attachment:2z41hl2j]
    Подскажите, пожалуйста, что в нем не так ?
    Контакты на плате вроде не коротят...
    Питаю от юсб - получаю 4.5 в (Есть подобие плавного пуска)
    Питаю от Lion - стабильное 0.10 25 Ма (Lion от сотового и заряжен)


    Вложения:

    • ncp1529.zip
      Размер файла:
      2,9 КБ
      Просмотров:
      262
    • P1030373.JPG
      Размер файла:
      167,3 КБ
      Просмотров:
      1.214
    avatarer, 21 июл 2010
    #1
  2. ArtDen

    ArtDen Пользователь

    На фото вообще нечто невразумительное. Не удивительно, что не работает :)

    ArtDen, 21 июл 2010
    #2
  3. Artemka

    Artemka Администратор Staff Member

    Ну в общем да.. есть же куча печаток готовых, пользуйтесь! и про флюс не забывайте при пайке!

    Artemka, 21 июл 2010
    #3
  4. avatarer

    avatarer Новичок

    Флюс я смыл.
    Фото получилось неочень - вспышка дала сильные блики, завтра днем нормально сфоткаю.
    Печатку пришлось делать свою, бо кондеры не смд.
    Гляньте, пожалуйста, мою печатку, я там написал названия деталей, что б легче понять было. (Сам ошибок не нашел)

    avatarer, 21 июл 2010
    #4
  5. Artemka

    Artemka Администратор Staff Member

    Я про флюс то почему начал, там у смд резисторов ноги плохо припаяны, если с флюсом паять там ровное, блестящее покрытие образовывается. а у тебя 20к резистор может и не припаян вовсе.

    проверь напряжение на входе микры, на выводе FB.

    Artemka, 21 июл 2010
    #5
  6. suslox

    suslox Пушистикс Staff Member

    нда..жесть...ничего удивительного,что не пашет..это же не лм317

    suslox, 21 июл 2010
    #6
  7. avatarer

    avatarer Новичок

    Можно было и советик дать ;)

    avatarer, 22 июл 2010
    #7
  8. INFERION

    INFERION Пользователь

    Если кондёры не SMD, то что? Керамика хоть, или ты додумался туда электролиты влепить?.. В первую очередь нужно проверять напряжение на FB (относительно массы), чтоб понять где дальше искать проблему...

    INFERION, 22 июл 2010
    #8
  9. RedAlert

    RedAlert Новичок

    Кажись там 3 ножки у микрухи нет ;)

    RedAlert, 29 июл 2010
    #9
  10. Sky)

    Sky) Поделил на ноль

    avatarer, микруха вообще какая-то потрескавшаяся на вид. Не перегрел ли?
    Спаяй заново, по нормальному. И припоя раза в 2 меньше, а то тут сопли.
    Или купи готовый, как Артемка пишет.

    Sky), 31 июл 2010
    #10
  11. avatarer

    avatarer Новичок

    После перепайки не работает я уже хз чего.
    НАпряжение на fb 0.56V
    Ны выходе у драйвера 0.67в, очень сильно греется, На наличие соплей проверял много раз - их нет.
    Не от дросселя ли это? От того, что он так близко?

    avatarer, 2 авг 2010
    #11
  12. svic

    svic Пользователь

    Проблема действительно заключена в названии темы. А совет такой: лучше один раз увидеть чем сто раз услышать! Найди знакомого паяльщика с опытом монтажки СМД и пусть он покажет как это делается.

    svic, 2 авг 2010
    #12
  13. avatarer

    avatarer Новичок

    Искал, да не нашел.
    Мне ж и интересно что за бред :(

    avatarer, 2 авг 2010
    #13
  14. winnorokomo

    winnorokomo Пользователь

    по крайней мере микра нормально работает, не в ней проблема.

    winnorokomo, 2 авг 2010
    #14
  15. avatarer

    avatarer Новичок

    А вчем же :?
    сопротивления проверял все норм.
    дроссель говно ?
    Кондеры наврядли.

    avatarer, 3 авг 2010
    #15
  16. Artemka

    Artemka Администратор Staff Member

    Насчет микры-не факт, может просто совпало, а вот делитель точно работает не верно! Измерь сопротивление между Fb и землей и между Fb и выходом.

    Artemka, 3 авг 2010
    #16
  17. avatarer

    avatarer Новичок

    Между фв и выходом 17Ком
    Между фб и землей 15Ком

    avatarer, 3 авг 2010
    #17
  18. Artemka

    Artemka Администратор Staff Member

    А должно быть 20к и 80к вроде. как минимум в 4 раз отличаться должны. каким флюсом паял? не остался ли он на плате?

    Artemka, 3 авг 2010
    #18
  19. avatarer

    avatarer Новичок

    Спиртоканифоль.
    Флюс удалял.
    И меня еще удивило то, что у меня сопротивление между землей и выходом 4.4 ом
    в выключенном состоянии, это нормально ?
    На соплю вроде не похоже, бо слишком большое сопротивление.

    avatarer, 3 авг 2010
    #19
  20. Artemka

    Artemka Администратор Staff Member

    не нормально конечно. проверь выходной конденсатор.

    Artemka, 3 авг 2010
    #20
