Походная зарядка для телефона.

Тема в разделе 'Другие интересные разработки', создана пользователем Ryazanec, 11 окт 2009.

  1. Ryazanec

    Ryazanec Модератор Staff Member

    Видел в магазинах походные зарядки для телефона.

    Суть такова - 1 это устройство высасывает 1 пальчиковую батарею досуха но на выходе выдает ток которывм и заряжается сотовый, по сути это просто повышающий источник тока который из 1,5 вольта делает примерно 5 вольт.

    Можно конечно приспособить драйвер для лазера, вот только как быть с токами, нехочется подпортить сотовый, на повышалках же ток невысокий держится за счет нагрузки а тут нагрузка отсоеденяться может и будет или взрыв конденсатора или скачек напряжения на сотовом что может привести к печальным последствиям.

    Вобщем подскажите схемку.

  2. suslox

    suslox Пушистикс Staff Member

    Re: Похожная зарядка для телефона.

    любая норм повышалка с 1.5 или 3в на 5в...с током до 300-500ма

  3. Ryazanec

    Ryazanec Модератор Staff Member

    Re: Похожная зарядка для телефона.

    Так понимаю но не любая, нужны малые габариты и стабильное выходное напряжение.

    В принципе драйвер повышающий можно использовать но там без нагрузки включать нельзя его.

    киньте несколько схем всего то прошу :D

  4. vb761

    vb761 Пользователь

    Re: Похожная зарядка для телефона.

    Пользуй смело в качестве драйвера микросхему MC34063. Напряжение и, следственно, ток через нагрузку регулируется подстроечным резистором, без нагрузки напряжение на выходе не изменяется. Единственный, может быть минус, - заводится минимум от 2 вольт. Если от лития питать - вполне замечательно. Да и цена привлекает очень - у нас 18 р, есть как в дип, так и в so-8 корпусе. Даташит ниже, в нем схема, вместо двух резисторов, образующих делитель ставится подстроечник на 3-5 кОм.


    Вложения:

    • mc34063a.pdf
      Размер файла:
      130,6 КБ
      Просмотров:
      1.005
  5. Ryazanec

    Ryazanec Модератор Staff Member

    Re: Похожная зарядка для телефона.

    Спасибо, там в даташите даже печатки есть.
    жаль что только 2 вольта, увеличивает габариты...

  6. vb761

    vb761 Пользователь

    Re: Похожная зарядка для телефона.

    рад помочь :)

  7. EVIL_USER

    EVIL_USER Модератор Staff Member

    Имхо из одной батарейки ничё толкового не выйдет.
    Я себе купил такую хрень от GP на две батарейки. Таскаю в рюкзаке с двумя АА аккумами по 2700мАч.
    Когда аккумы подсаживаются, начинается интересный эффект. Труба показывает что стоит на зарядке, по этому не может выключиться от разряда, но постоянно ругается на севший аккум, продолжая его высасывать.
    Батарейки немного греются, если девайс включён, но даёт добить заряд процентов до 40.
    Если девайс выключен, то батарейки не греются, заряжает нормально, способно добить где-то до 60%.
    Но это два аккума на входе, от одного имхо толку не будет.

    Ну давайте даже посчитаем.
    Аккум АА: 1,2В*2,7Ач=3,24Втч
    Аккум трубы допустим: 3,6В*0,9Ач=3,24Втч
    Ух как всё сошлось :D
    Только надо ещё про КПД преобразователя вспомнить, который оказывается несколько в жопе, по сему питание от двух аккумов имхо правильнее.

  8. Ryazanec

    Ryazanec Модератор Staff Member

    Смысл подзарядить телефон чтобы можно было совершить пару звонков, необязательно полностью заряжать, скажем меры экстренной помощи.

  9. vroon

    vroon Пользователь

    Где-то читал чел на пельтье собирал источник напряжения как походный вариант она ему около 12 В и 1,5 А давала.

  10. EVIL_USER

    EVIL_USER Модератор Staff Member

    Ryazanec, ну в принципе, если надо один раз позвонить, то скорее всего на одной батарейке справится, только не плохо бы проверить как конкретный телефон с ней дружит, некоторые вроде ещё и зарядный ток проверяют, и если он не вытягивает, рубят зарядку (сам не встречал, где-то читал про это).

    vroon, он её для этого в костёр кидал?

  11. icemanoid

    icemanoid Новичок

    Для чрезвычайных ситуаций лучше купить родной аккумулятор, заварить в полиэтиленовый пакетик и запрятать подальше в рюкзак.
    У преобразователей, особенно которые работают на одной батарейке, низкий КПД. Я телефон заряжал напрямую от 4 последовательно соединенных батареек. Их хватает на 2 полных зарядки аккумулятора.

  12. vroon

    vroon Пользователь

    он делал 2 стакана, Один в другой между ними элемент дно нагревает а стакан охложлает. Видел Фотку где эта конструкция стоит на огне а в верхнем стакане снег.

  13. plugan

    plugan Пользователь

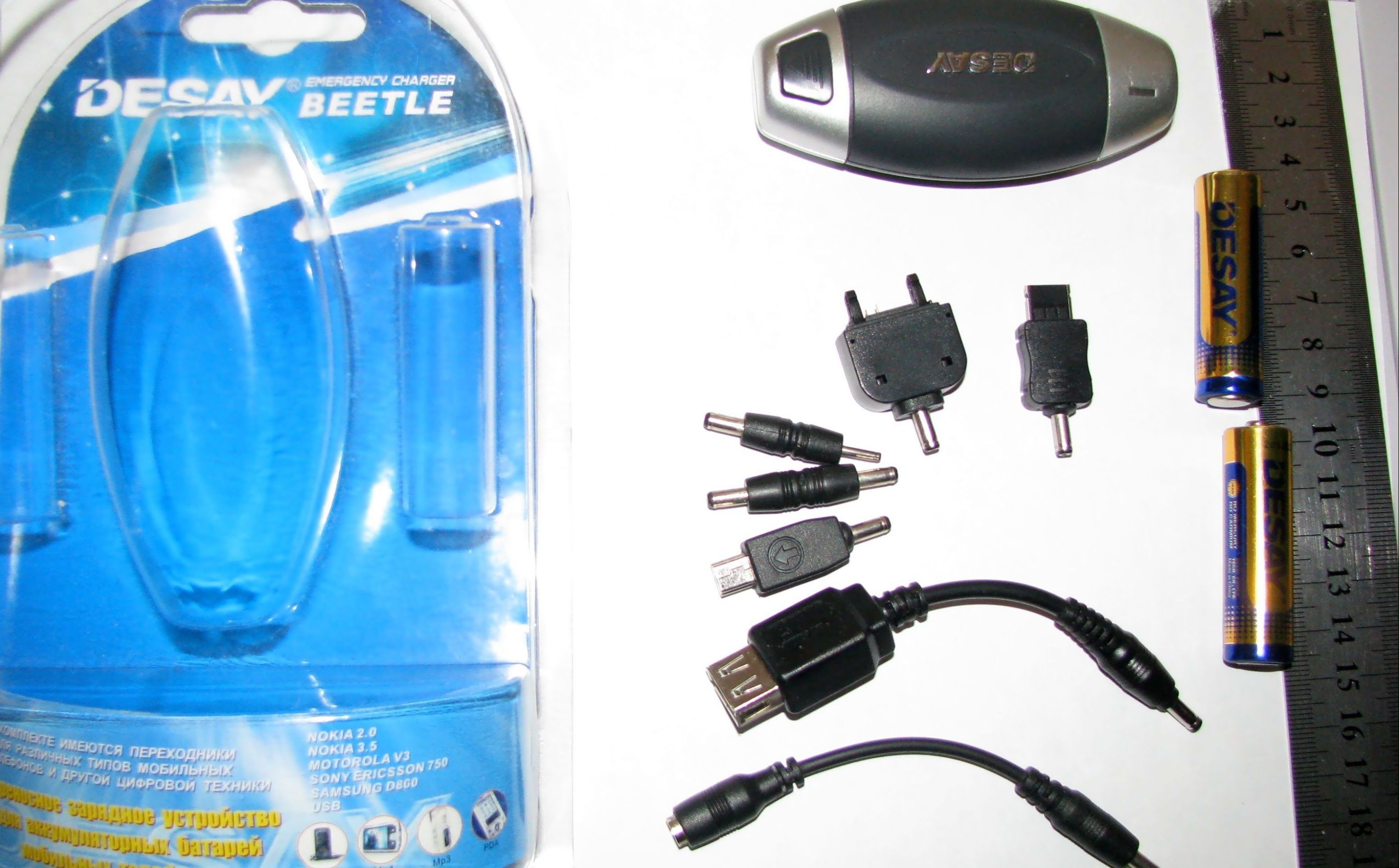

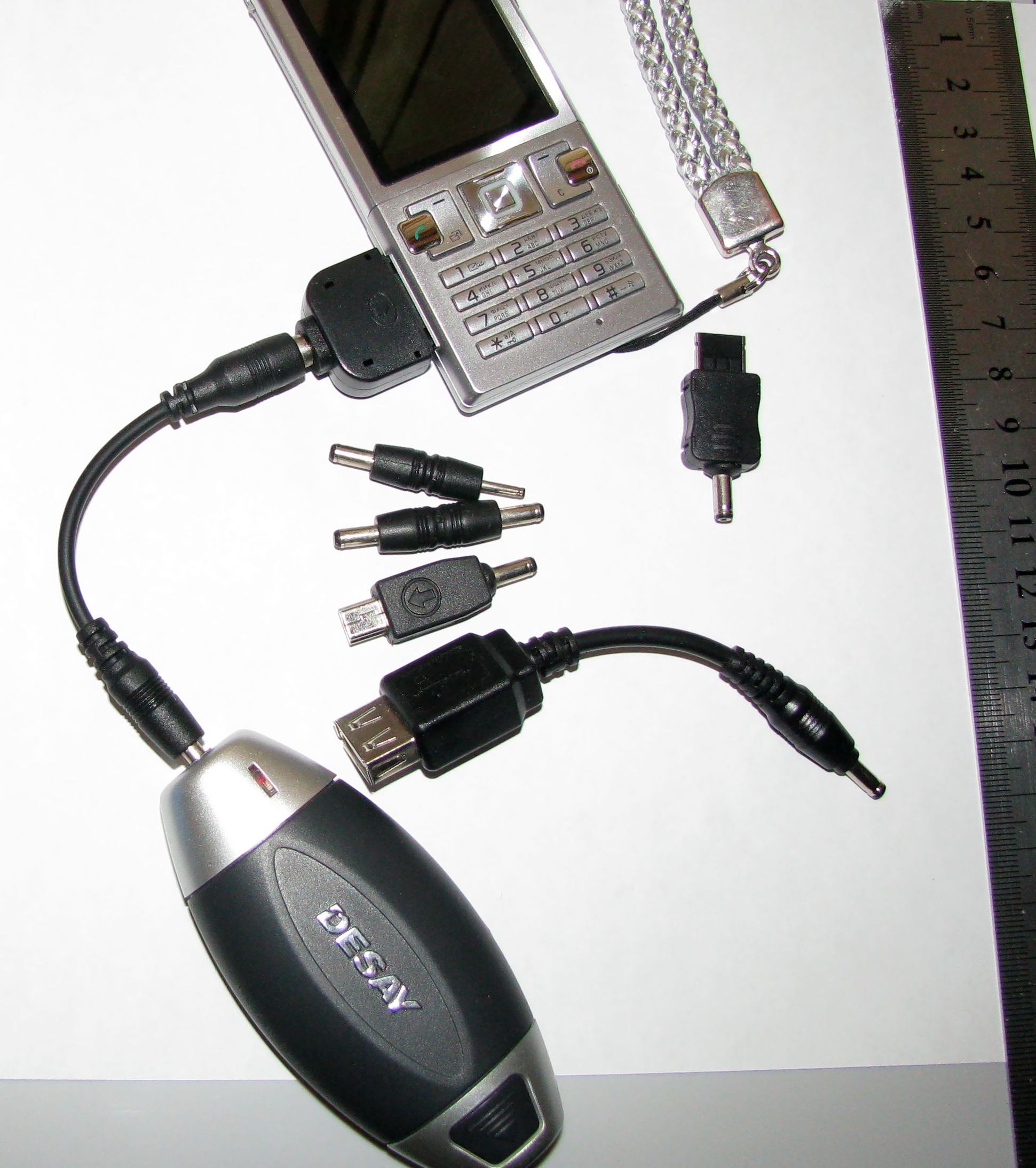

    Вот не так давно купил зарядку.особых измерений не производил.
    Телефоны заряжает нормально,вот только когда rover G5 втыкаешь начинают батарейки греться.
    Юзаю с акумами АА GP2700.Цена приемлемая 300руб с учетом набора с переходниками считай даром. :)


    Вложения:

    • .JPG
      .JPG
      Размер файла:
      486,9 КБ
      Просмотров:
      2.089
    • .JPG
      .JPG
      Размер файла:
      388,6 КБ
      Просмотров:
      2.162
  14. Ryazanec

    Ryazanec Модератор Staff Member

    Да я подобное видел но за 400 , так дело в том что у меня мини USB зарядник и тратиться за пару транзисторой с катушкой и корпусом не хотелось бы, а про запасной акамулятор.. .как то не видел я для Rover R5 запасного, да и стоить он будет в разы дороже устройства, второй телефон у меня самсунг - к нему тоже покупать запасной акамулятор? а при смене телефона еше один???

    icemanoid - это для вас пост.

  15. nERV

    nERV Модератор Staff Member

    кстати не забывайте что у литиевых аккумов большой саморазряд. так что вариант "заварил ф покетик" не прокатит. через неделю-две сдохнет сам по себе.

  16. Skar

    Skar Новичок

    Думаю, в процесс обсуждения стоит добавить немножко конкретики. Собственно, что именно должен представлять из себя походный зарядник, чем питаться, как и что заряжать.

    Собственно мысли по этому поводу:

    1. Одна батарейка или много?
    При длительных поездках/походах кпк и мобильник имеют скорее развлекательную, нежели коммуникативную ф-цию: почитать книжку/поиграть, посмотреть время, записать что-либо важное в заметки. Соответственно, и АКБ надо заряжать полностью.
    Тащить десятки батарей и разряжать их неполностью, по одной? Делать переходник на 1-3 батарейки, просаживать их по одной, потом подключать последовательно?

    2 . Зарядка внутри устройства/зарядка извлеченной АКБ
    Тоже интересный вопрос. Большинство мобильной электроники имеет встроенный контроллер зарядки и требует на входе стабильное питание. Изредка встречаются отдельные устройства с контроллером заряда во внешнем исполнении, комбинированном с источником питания. Удобнее, естественно, заряжать свою машинерию не выключая ее, в процессе эксплуатации.

    Наверное "идеальный" вариант это Boost DC-DC с малым стартовым напряжением, выдающий 5V/0.5-0.9А.
    Для зарядки Li-Ion отдельно (АКБ цифровых камер, запасные АКБ для кпк/мобилок) - встроенный контроллер заряда одиночной Li-Ion'ки, с возможность отключения оной "плюшки". Питание от 1-3 АА батареек (~0.8В - наряжение запуска преобразователя.): сначала 1хАА, потом 2хАА, потом 3хАА, и можно смело выкидывать батарейки на помойку.)

    От повышающего конвертора требуется стабилизация по напряжению. Сингл-целовый контроллер заряда из самсунгов тут уже обсуждался где-то...
    Как-то так, наверное. :oops:

  17. Skar

    Skar Новичок

    По сравнению с NiMh у литиевых АКБ нет саморазряда :D
    На самом деле все не так страшно. Литий, насколько мне известно, только низкие температуры не любит...

  18. Ryazanec

    Ryazanec Модератор Staff Member

    ага, на природе особенно нужно
    нет, нужно только подзарядить для нескольких звонков если телефон сядет, или если тех помошь вызвать, или срочно позвонить комулибо, или в скорую... блин, народ, вы чего... так дойдет до автомобильного акамулятора в качестве зарядника таскаемого с собой постоянно чтоб в длительной поездке выдержал непрерывный жпрс + игры :lol:

  19. Skar

    Skar Новичок

    Ну, если "для экстренных звонков", тогда идеальным вариантом представляется та-же LM2621 установленная на 5В, и с дросселем на 500-800мА. 2 пальчиковых батарейки, которые в результате разряжаются почти "фкакашку" (до 0.6В в идеале). Схемки есть на форуме. :oops:

    К ней-же можно приделать внешний зарядник для зарядки акб цифро-фотиков. Вроде бы - все что нужно. ;)

  20. plugan

    plugan Пользователь

    В наборе есть переходники ко всем телефонам и мини USB в том числе.
    Разбираюсь в электронике (разобрал сие девайс ради интереса) самому собрать по силе,но как быть с переходниками!??? Надо или старую зарядку курочить или покупать по отдельности.По кругу с деталями на то и выходит + еще время драгоценное. Так что выбирайте оптимальный для вас вариант...
