Помогите новичку! Попались странные диоды!

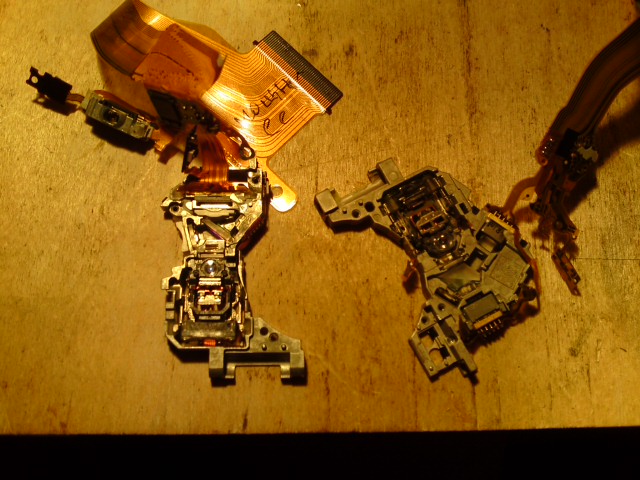

Я купил два дивиди резака от ноута, разобрал, а где тут находяться лазеры? Там чтото качающаяся линзочка стоит, призма какаято и три выходу у нее!
И плиз подскажи мощность лазеров и ток какой им давать!
Привода такие:
uj-811b
2X DVD-RAM Writing
2X DVD-R Writing
1X DVD-RW Writing
16X CD-R Writing
8X CD-RW Writing
8X DVD-ROM Reading
24X CD-ROM Reading
----------
sn-w082
чтение DVD+R (КБ/сек.) 10,800 (8х)
чтение DVD+R Double Layer (КБ/сек.) 10,800 (8х)
чтение DVD+RW (КБ/сек.) 8,100 (6х)
чтение DVD-R (КБ/сек.) 10,800 (8х)
чтение DVD-RW (КБ/сек.) 8,100 (6х)
чтение DVD-ROM (КБ/сек.) 10,800 (8х)
чтение CD-ROM (КБ/сек.) 3,600 (24х)
чтение CD-R (КБ/сек.) 3,600 (24х)
чтение CD-RW (КБ/сек.) 3,600 (24х)
запись DVD+R 10,800 (8х)
запись DVD+R Double Layer 5,400 (4х)
запись DVD+RW 5,400 (4х)
запись DVD-R 10,800 (8х)
запись DVD-RW 5,400 (4х)
запись CD-R 3,600 (24х)
запись CD-RW 3,600 (24х)
На какое значение скорости нужно смотреть чтоб определяться с мощностью?
Буковок много - запутаться можно! Какая должна быть лазерная оптическая мощность, и какой ток им давать.

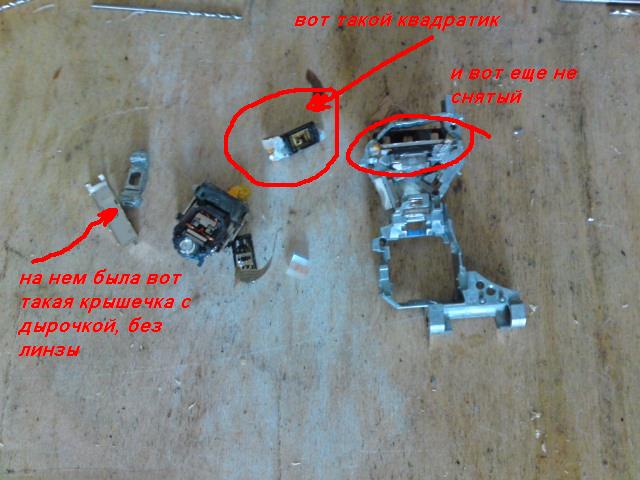

Плюс еще проблема - я их расковырял, со всех концов призмы поснимал нечто похожее на лазерный диод, но проблема в том что оно не похоже на ЛД как его рисуют на форуме - круглый цилиндрик с 3мя ножками и сверху линзочка.
У меня прямоугольничек с 10 или более ножками!!! а сверху стоит кубическая линзочка, я ее удалил - а под ней просто микроха какая то.
C круглым то все ясно куда подключать, как в корпус засовывать - а тутто что делать? Куда ток подавать?
Неясно как отличить красный диод от ИК?

P.S.
Форум читаю внимательно, но как до дела дошло - все сразу не так стало просто как пишут!



Приводы тебе попались довольно хреновые.Мало тово что диоды не с тремя ножками,ище и скорость маленькая.И для такого диода коллиматор прийдетса самому вытачивать.



помогите еще одному новичку.
Разобрал dvd-rom&cd-r/rw fujitsu ujda750
вытащил из него три элемента, и чочу спросить что из что?
извините за качество фото-нет макросьемки но вы должны наверно и так все определить
и еще интерисует разводка этих элементов на форуме такого не нашол
[attachment=2:3g7oq4jg]2.jpg[/attachment:3g7oq4jg]
[attachment=1:3g7oq4jg]3.jpg[/attachment:3g7oq4jg]
[attachment=0:3g7oq4jg]4.jpg[/attachment:3g7oq4jg]



Вообще крайне не рекомендуется брать ноутбучные приводы: в них, во-первых, относительно слабые диоды, а, во-вторых, очень вероятны вот такие косяки с ногами, причём в лучшем случае попадутся диоды в корпусе TO-56/2 (те же что и обычные только в 2 раза меньше диаметром), хотя может и обычные вставляют, но я таких приводов не знаю. Насчёт нестандартных ножек, то тут всё сложно, лучше будет поискать в интернете datasheet'ы на эти приводы, хотя может есть кто на форуме, кто уже их подключал... Кстати, кто производитель резаков?



Это же ДВД_Р.Там и ИК и красный очень слабые.



dvd r - да, но cd ведь rw, блин до темы с лазерами все поразбирал и выбрасывал хотя все простые пишущие диоды там стояли, а щас прям дефицит стал, многие тему просекли. производитель panasonic japan.



на какой из фоток то что мне нужно?



Оно то СД_РВ,но в приводах которые не пишут ДВД очень слабый ИК лазер.



точно не 3.жпг, на этой фотке считыватель



На первой фотке вроде ИК лазер,на второй чтото похожое на красный ЛД,на третей незнаю что(могу ошибатса)



Интересно что за ЛД?? и ИК лазер??

а ИК это не ЛД?? уже были разговоры на эту тему

теперь я при должности ))



ДЖИН,я про то,что на первой фотке ИК диод,а на второй красный.



Да понятно .... НО ЛД может быть и ИК вообщем надоедает вот эта путанье!

Пишем нормально .. зачем корявить??



Спасибо что помогаете новичкам, щас попробую все ножки перебрать поочереди там видно будет что ето есть. и к стате не подскажете на каком напряжении и с каким током стоит перебирать ножки чтоб видно было если засветится.



Эта тема уже вообщето сто рас обсуждалась.



Выложи фото диода сзади.



ок



А нет возможности сфотографировать сам кристалл? Хотя можешь сам попробовать визуально определить ноги: одна из ног должна соединяться с самим корпусом диода, она будет минусом, а другая по идее должна соединяться с верхом кристалла, она будет плюсом. Остальные тебе, в принципе, не понадобятся.



короче на элементе с первой фотки нашол + (разобрал) подал 3в на 150ма еле засветился красным. Поднимал ток до 1А!!! эфект тот же еле светится (не ик проверял на камеру телефона) поднимал напряжение до 10в эфект тотже, потом дал ему 10в на 1А и он сгорел :roll: . Вывод не тот диод,а второй даже не светился.



А ты что хотел???Светить он и должен был слабо,потому что это ДВД_Р.А чево ему было не сгореть,если ты до Ампера ток подымал.
