Питание стационара для мощного синего диода (TNY267P)

Решил перенести схему, которую я применил для питания своего стационара (на микросхеме TNY267P), из другой темы:

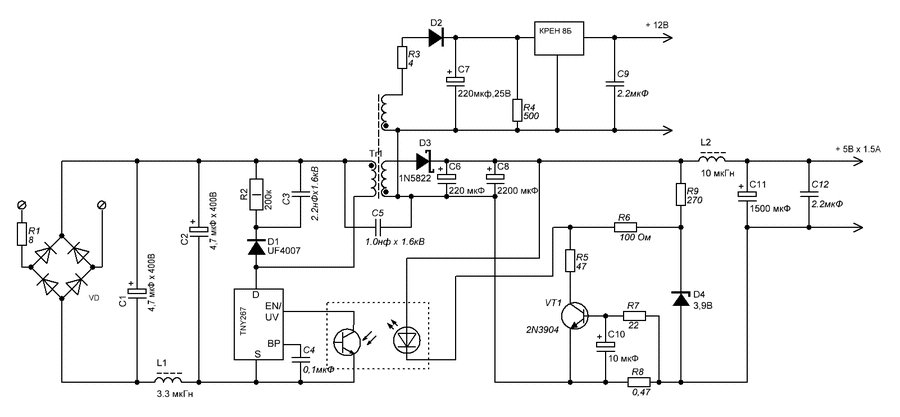

[attachment=1:1dp3hawx]445_BP.png[/attachment:1dp3hawx]

Схема переставляет собой стабилизатор тока на 1.5А с ограничением выходного напряжения 5А. Также имеется дополнительный выход 12В для питания вентилятора для охлаждения диода.

Примечания по схеме:

• Тип оптопары - PC817[/*:m:1dp3hawx]
• Конденсатор C6 - танталовый SMD[/*:m:1dp3hawx]
• Резисторы R1, R8 надо брать помощнее (> 1Вт)[/*:m:1dp3hawx]
• Параметры трансформатора: сердечник вытащен из сгоревшей энергосберегающей лампочки. Входная катушка - 90 витков, 5-вольтовая - 6 витков, 12-ти вольтовая - 17 витков. Между половинками сердечника - зазор толщиной в один лист бумаги "Снегурочка". Полярность обмоток надо соблюдать обязательно![/*:m:1dp3hawx]
• Дроссель L2 - должен быть рассчитан на ток 2А[/*:m:1dp3hawx]
• Конденсатор C5 напаян прямо на выходы трансформатора на обратной стороне платы[/*:m:1dp3hawx]
• Выходной ток рассчитывается по формуле 0.72/R8[/*:m:1dp3hawx]

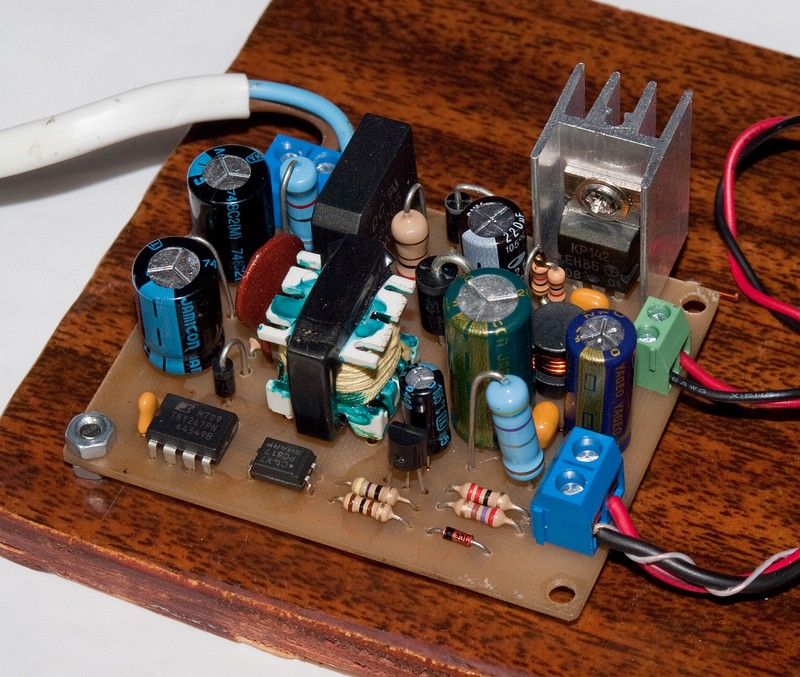

Вот как всё это у меня выглядит:
[attachment=0:1dp3hawx]P8231212-small.jpg[/attachment:1dp3hawx]



я 2-омный резистор использовал 2-ваттный. Правда, он нагревался практически мгновенно.

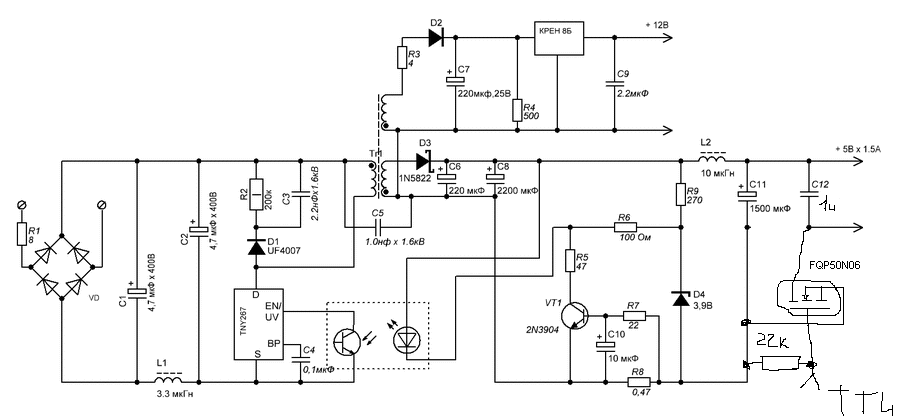

Шикарная схема. А если на выходе на лазер ещё довесить на минус n-канальный полевик, то получим ещё и TTL модуляцию или отдельную кнопку для включения именно лазера. А это логичнее, чтобы, например, вентилятор заработал или Пельтье (если её вместо вентилятора повесить) до того, как лазер будет включён. Примерно так:
[attachment=0:5vxn6ygt]445_BP.png[/attachment:5vxn6ygt]
А если ещё допилить сюда и аналоговую модуляцию, то можно будет принять эту схему за стандартный блок питания для стационаров=)



Кстати, а нет печатки?



Не получится. При отключенном лазере напруга на конденсаторе C11 достигнет 5В, и при в включении транзистора, он разрядиться в ЛД. Или я что-то не понимаю?

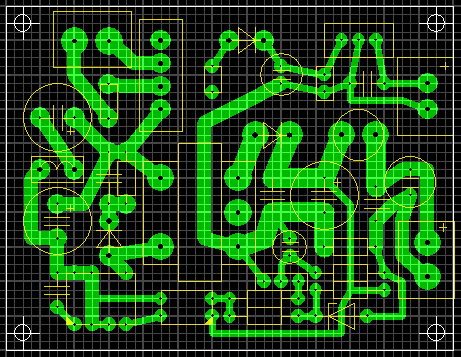

Есть, но она неудачная. Там перемычки надо делать (от выпрямителя к кондёру С1 и от транса к резистору R3):
[attachment=1:cp1of0zt]445_plat.png[/attachment:cp1of0zt]

Вот LAY-файл:
[attachment=0:cp1of0zt]445.zip[/attachment:cp1of0zt]



так выход же и так есть 5В. был бы на схеме дальше лазер дорисован тогда да, было бы не то, но можно довесить резистор под свой конкретный диод на выходе. или что-то не понимаю уже я=) если так не бейте, я только учусь))



У меня к выходу сразу лазер подключен 5В - это только ограничение на выходное напряжение в том случае, когда нету нагрузки.

PS: да, кстати, плата уже зеркальная нарисована. При утюжной технологии не надо её зеркалировать

PPS: если нужен только стабилизатор напряжения, то можно выбросить транзистор VT1 и всю его обвеску, оставив только R6, R9, D4



Понял, сглупил, не заметил надпись, что это стаб именно тока=)



Я её только что добавил



=)))



Схема хорошая, а чем LM317 не подъходит?



Тем, что для LM317 нужен мощный трансформатор и на неё большой радиатор надо ставить с вентилятором.



Ну да? Сколько грамм такой транс весит? 300?
