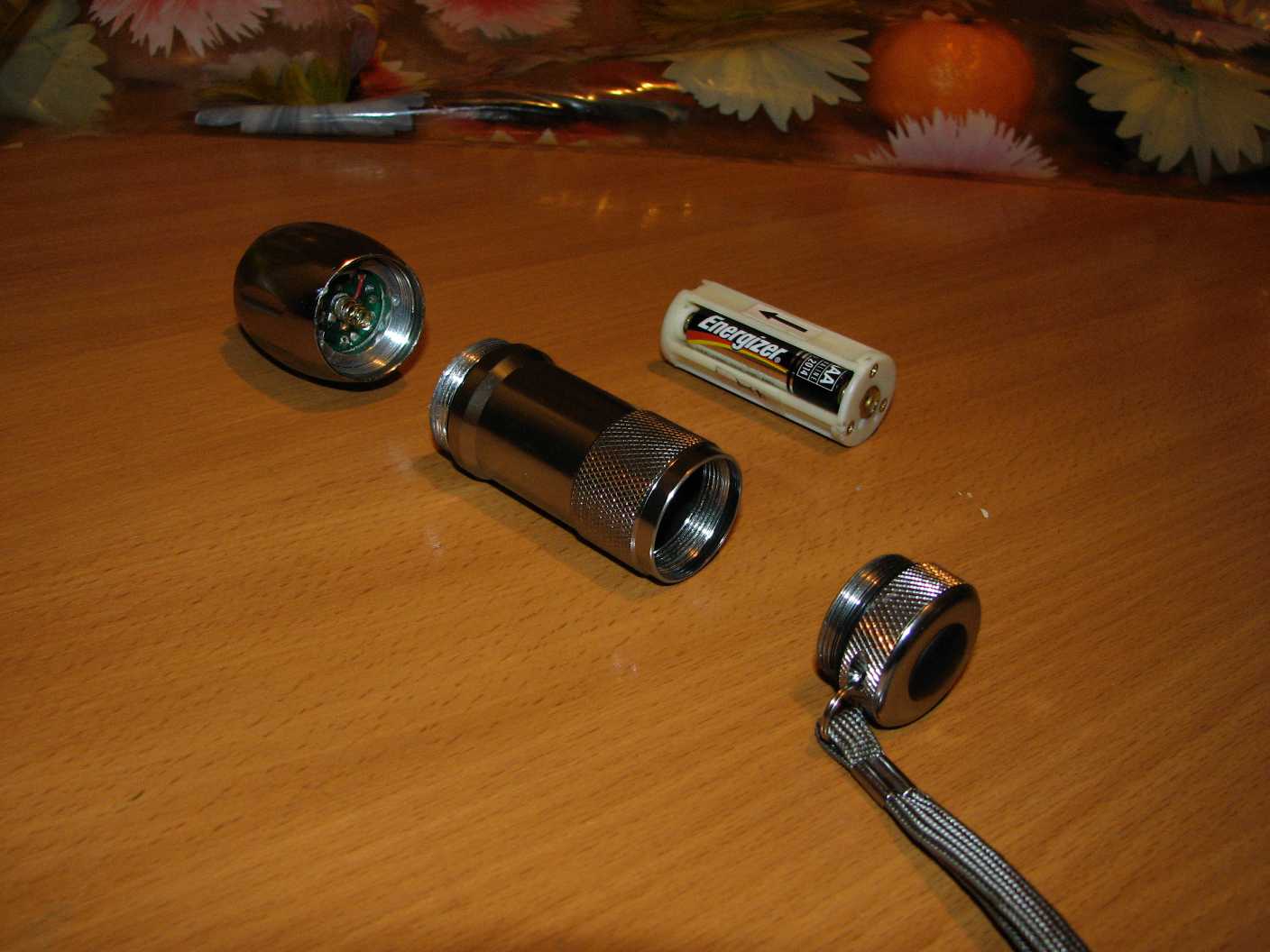

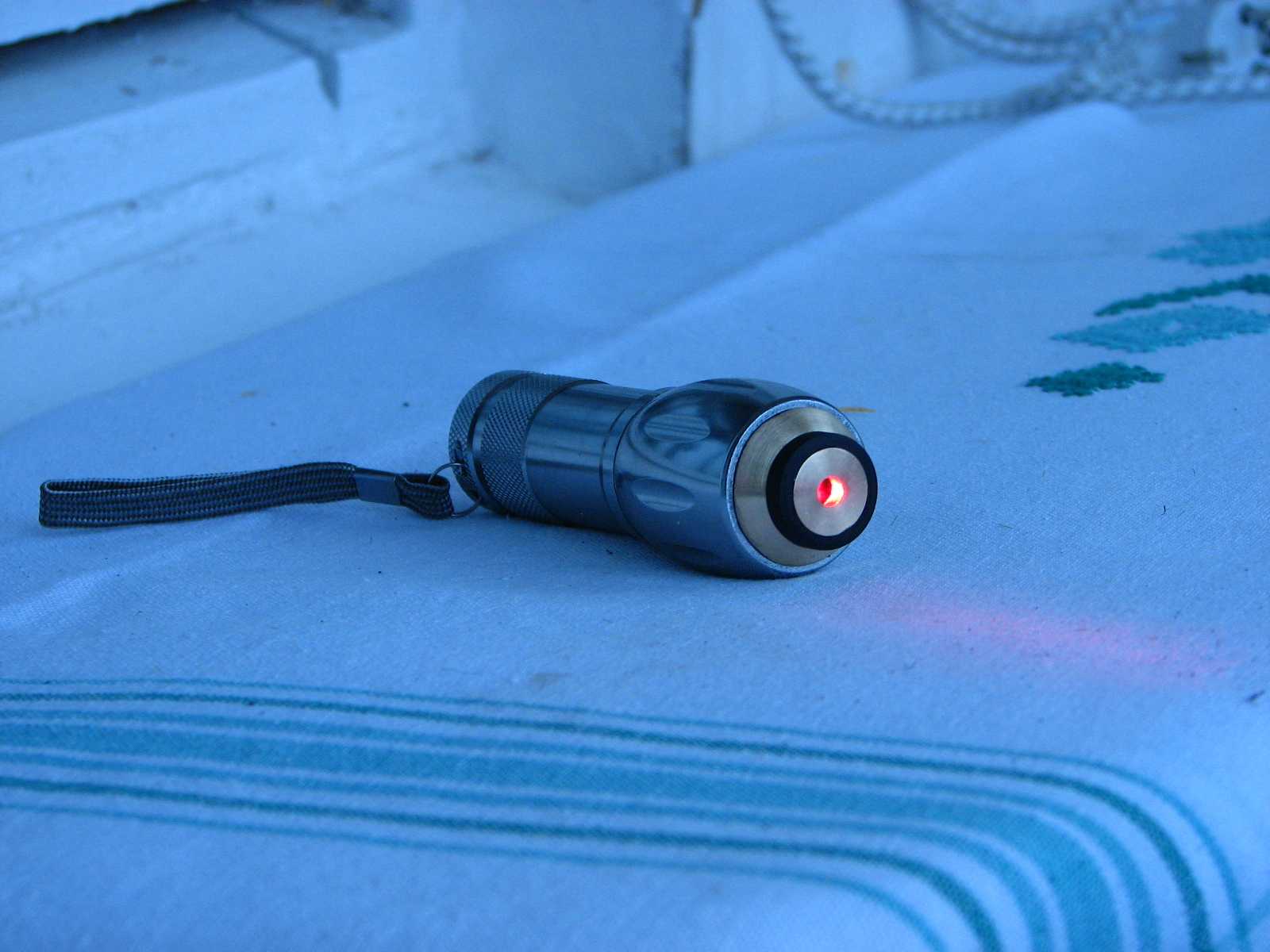

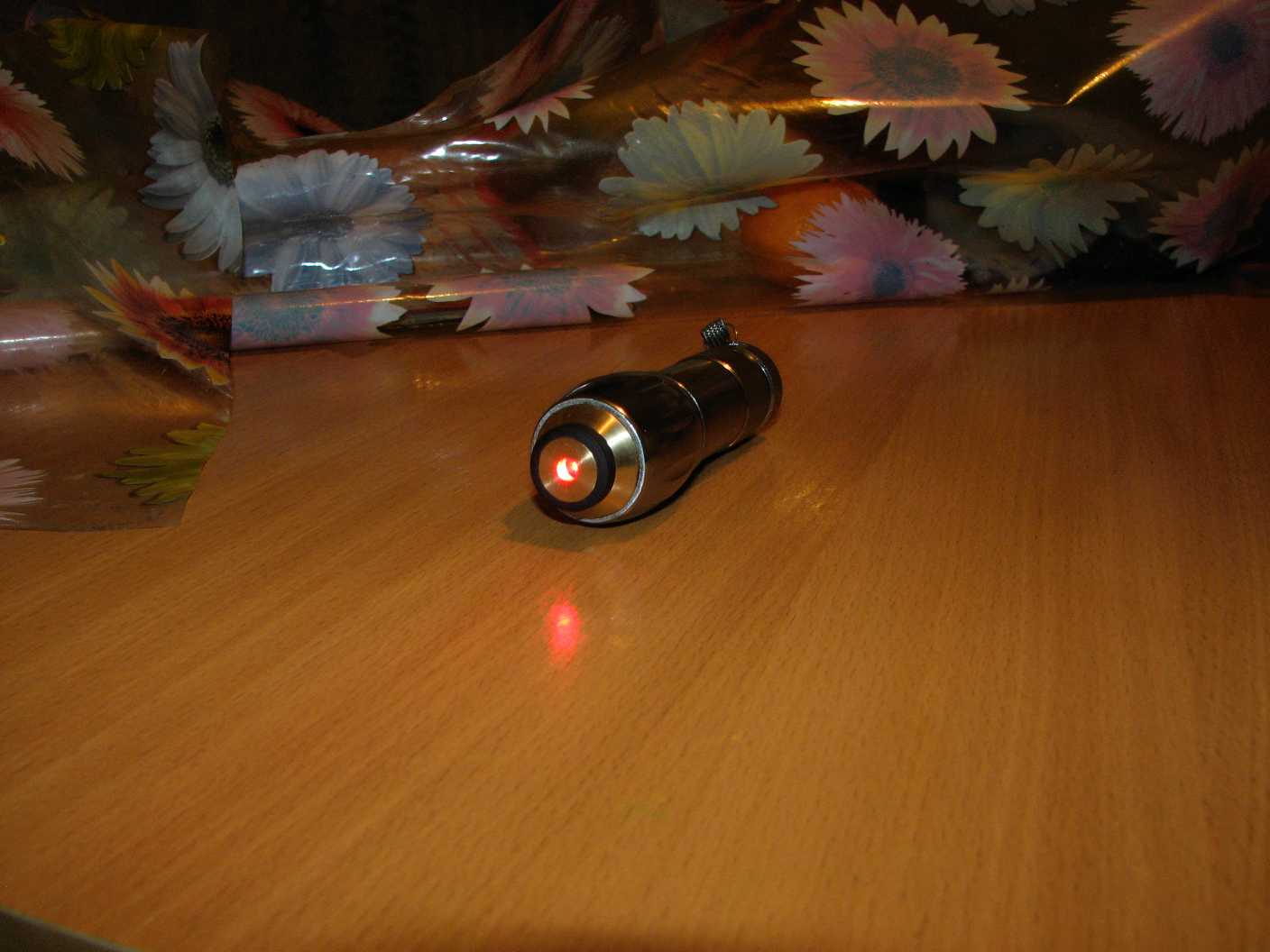

Собрал наконец в кучу то над чем издевался недели 3 . Корпус нынче очень популярен ))) переднее клёсико не жостко связано с коллиматором для наведения фокуса , защёт резинки на нём ход очень тугой но фокус не сбивается даже при падении . ЛД от ASUS 18x достоин памятника так-как выдержал за время экспериментов скачки тока свыше 450 мА (первый подстроечник был на 100кОм и наводить им 2 - 5 Ом было высшим пилотажем) массу падений перегревы и т.д. , ток на ЛД 300мА коллиматор от лазерного модуля за 6$ передланный для увеличения возможности фокусировки там стоит уже моя резьбовая часть из латуни а не из пластмассы . На коллиматор жёстко насажен радиатор из аллюминия 7мм толщиной и диаметром по размеру передней части корпуса. Драйвер первый потому что драйвер на zxsc400 ещё процессе сборки . Отику тоже мучал долго но вконце кноцов оставил родную линзу коллиматора , она показала наилучший результат . Пробовал ставить выходную линзу из резака но результат меня разочаровал ... луча меньшего диаметра получить не удалось а вокруг точки были коцентрические кольца и масса снегообразных пятнышек постепенно уменьшающихся по мере удаления от точки. Кода схема была только собрана и представляла собой блок из трёх ААА батареек , плату , коллиматор и кучу проводов между ними то спички я жог с 3х метров (дальше стена мещала ) а когда свёл луч в точку менее 0.3мм и выжигал на доске то попадающиеся на дереве мелкие алюминевые стружки выстреливали как бенгальский огонь но при долгой сборке , доводке и бесконеснымными переделываниями фокусировочной системы линза силино загрязнилась и исцарапалась (линза из хорошего пластика) поэтому в конечном результате готовый лазер имеет мощьность примерно на 35% меньше начальной , отсуда и название темы .
Re: Первый блин ... кроме как "ПОЗДРАВЛЯЮ!!!" ничего больше не могу сказать)) я со своим вожусь стокаже... ещё в разработке((
Re: Первый блин ... Начитался про твой опыт фокусировки выходной линзой от DWD и пробовал повторить ... ничево у меня не вышло видимо оптика резаков разная . У меня что точка с кучей пятен , что луч не тоньше чем из модуля да и линза там в ASUS не 3мм а 4.5 - 5мм . А что корус понравился я рад собственно его и презентую боьше пока похвастатся нечем .
Re: Первый блин ... У меня подозрение, что выходная маленькая линза из ДВД (та, что фокусирует непосредственно на диск) - асферическая. Только с ней можно достаточно точно сфокусировать луч на диск. Но с ней сложнее работать. Нужно очень точно её расположить. 1) она должна быть соосно с диодом. если не соосно - то она будет хуже, чем сферическая. 2) т.к. у этой линзы очень маленькое фокусное расстояние, очень трудно поймать нужное положение. А в обычных Лазерных модулях за 200-300 рублей - обычные сферические, подешевле ) К тому же я убедился, что эту линзу нельзя брать руками и дотрагиваться до её поверхности. Очень нежная линза. Я её пинцетом за края брал )) С оптикой сложнее всего. Я уже испробовал линз 10. Были линзы и из СД плееров, и из модулей. Лучше всех конечно - выходные фокусирующие на диск (мелкие). Линз 7 испортил своими кривыми пальцами ))) после чего начал работать пинцетом. Драйвер питания ЛД обязательно собери получше.
Re: Первый блин ... Руками не брал.Работал пинцентом.Состность была такая какую позволял модуль (рерьба с шагом 0.5мм) в луч собирал в принципе без проблем но качество точки я описывал. Драйвер дособеру когда найду сопротивления по 0.05Ом но это скорее всго будет уже второй лазер. Первый я собирал как тренировочный перед чем то более мощным . Своей очереди ждут 3 резака 20х в которых не пашет CD но работает DWD.
Re: Первый блин ... Насчет фокусировки выходной линзой от ДВД -реально круто получается, но 1 мм вверх-вниз-влево-вправо и уже не то...Тут точность обеспечивается за счет корректировки положения ЛД на радиаторе+ точной установке линзы в коллиматоре. Если не можете сделать все точно - не беритесь. Уж лучше длиннофокусную из каретки поставить в штатной сборке из китайского лазера .
Re: Первый блин ... Насчёт вверх вниз понятно но как понять соостно линза или нет по каким признакам ориентироватся ?
Re: Первый блин ... Линза должна находится на одной оси с диодом. короде диод должен светить ровно в центр линзы чет не то написал суть ясна я думаю. Так диод это у нас - А линза будет = Тобиш вот -= не пойдет. - должен быть точно в центре = Во написал то
Re: Первый блин ... Я понял с первого раза что в центр светить должен НО !!! Я же не могу заглянуть в нутрь коллиматора и увидеть что светит не по центру , я иммел ввиду возможно ли по пятну от луча как то определить что соостности нет . Может появление снега вокруг точки или неправильная форма самой точки . Вобщем что то что подскажет что линза стоит не соостно .
Re: Первый блин ... Корпус зачетный, насчет двд линз..) Двд линзы оч нежные, я тоже их лсторожно за края беру! стоит сделать одно касание поверхности, все, можно выкидывать! И фокусное расстояние 2-3мм, и соосное расположение... долго я мучился с этим прежде чем что-то нормальное вышло.. Признаки неправильной фокусировки: 1) смотря на луч видно что он выходит под углом. 2) если точка метров через 10, то наличие неравномерной точки(отростки от точки). сразу видно короче. Теперь насчет точек... может есть линзы и лучше, в последнее время пользуюсь только от лг гш22, линза светит строго в точку, никаких дополнительных точек нет! круги на большом расстоянии да, есть, без них никуда. так что смотри на линзу, посвети на нее лазером, по изображению на стене поймешь чистая она или нет)
Re: Первый блин ... Спасибо за советы . Точка была правильной формы , левых пятен небыло , снег от точки был равномерен такой же как от модульной линзы но на модульной линзе его вдвое меньше и он почти теряется в свечении точки. Склоняюсь к тому что в ASUS другая оптическая система (полярной призмы как в LG там нет только набор фильтров и зеркал) и их линзы не очень годятся . Да и линза там 5мм а не 3мм как в LG . Да и хотелось бы подробней узнать что происходит с линзой из DWD если за неё взятся . Все говорят что взялся можеш выкидывать но что реально происходит никто не уточняет
Re: Первый блин ... Привет, Dracon, а из чего вытачивал радиатор, я на сколько понял он же одновременно и колиматор? просто у меня такой же фонарик. я вот как таз сижу-думаю как свой покрасивее и пофункциональнее сделать )) если не тяжело можешь набросать чертеж )) хотяб так ,от руки, а я уж разберусь.
Re: Первый блин ... То что середи это не радиатор , это фокусировка . Коллиматор с радиатором внутри система геморойная но хорошо защищает коллиматор . Вытачивал из какогото латунного болта (в магазине сантехники брал)

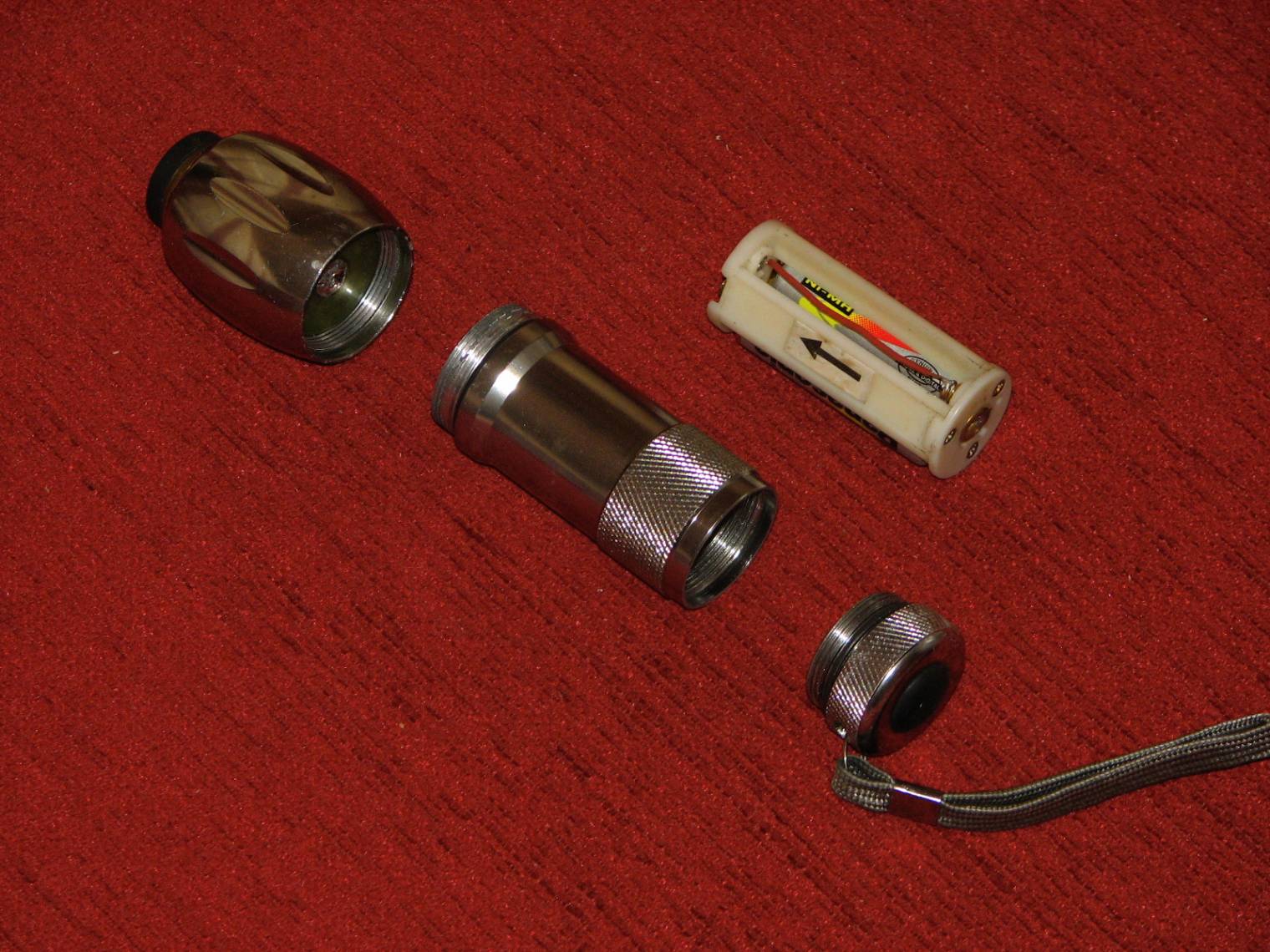

Re: Первый блин ... (переделан) Вобщем переделал лазер полностью, неизменным остался только корпус. Замены такие: 1) 18х ЛД поменян на 20х ЛД, тоже ASUS (популярный нонче донор) ток на ЛД 400мА . 2) Певый драйвер заменён на драйвер zxsc400. Хотя полной стабилизации у него и нет это не особо заметно. 3) Поцарапанная линза модуля заменена на линзу из двухкнопочной указки. Оказывается там довольно хорошие по качаству линзы. 4) Питание теперь 2 ААА аккамулятора Panasonic 1000мАч вместо 3 ААА батареек. 5) Корпус тоже слегка переработан, теперь между корпусом и радиаторноколлиматорным блоком нет контакта в силу особенностей драйвера. После всех переделок мощность ощутимо возросла, спичку зажог с 4 метров видимость луча тоже увеличилась. Вобщем теперь это полноценный, качественный продукт.
