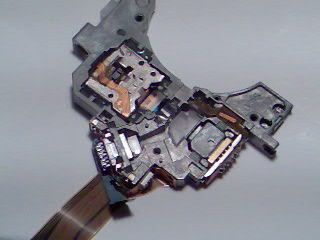

    Распиновка лазера. У меня не 3 контакта

    Нужна распиновка лазера. Обгуглил всё, максимум что нашёл - трёхцветные, но даже там всего несколько выводов.
    А у меня аж 10! 2 Ряда по 5.
    Правда используются только 6, но от этого мне не легче...
    Используется весь верхний ряд и самый правый в нижнем ряду (если смотреть в положении как на фото).
    Кстати я правильно догадался, что справа dvd лазер, а слева cd?
    Сорри за качество, фоткал телефоном.
    Если нужна модел привода - узнаю завтра (мне дали без корпуса).

    Ещё на этом же шлейфе smd микросхема есть с 2 переменными резисторами. У микросхемы 16 выводов, маркировка - совсем катастрофа. Примерно:
    T 332
    T0816
    (не понятно, 0 или O и 8 или B).

    Update:
    Для тех, кто будет читать тему, ответ: питание - самые крайние ноги, находящиеся на средней линии (отдельно от верхнего и нижнего ряда)


    Вложения:

    • Фото298.jpg
      Размер файла:
      18,8 КБ
      Просмотров:
      2.815
  2. SviMik

    SviMik Новичок

    Re: Распиновка лазера. У меня не 3 контакта

    Вобщем, методом тыка разобрался. Там по бокам ещё 2 контакта, которые я не заметил. Они и есть.

  3. 4x4

    4x4 Пользователь

    Re: Распиновка лазера. У меня не 3 контакта

    а это точто ТОТ ЛД?

  4. SviMik

    SviMik Новичок

    Re: Распиновка лазера. У меня не 3 контакта

    Ну тот который справа светит красным. Правда это был dvd-rom, слабо светит :(
    Тот который слева - у него тоже 12 контактов.

  5. 4x4

    4x4 Пользователь

    Re: Распиновка лазера. У меня не 3 контакта

    наши диоды ТОЛЬКО в р или рв!

  6. suslox

    suslox Пушистикс Staff Member

    Re: Распиновка лазера. У меня не 3 контакта

    возможно там все сразу в одном корпусе компонента упаковано

  7. SviMik

    SviMik Новичок

    Re: Распиновка лазера. У меня не 3 контакта

    4x4 Да знаю, мне сначала эту часть дали, а только потом сказали что не от пишущего :)

    suslox Что именно? Драйвер?

  8. 4x4

    4x4 Пользователь

    Re: Распиновка лазера. У меня не 3 контакта

    так если не от пишушего - не получицо лазер((

  9. SviMik

    SviMik Новичок

    Re: Распиновка лазера. У меня не 3 контакта

    Лазерная указка получится :) Ну это конечно если не найду пишущего...

  10. 4x4

    4x4 Пользователь

    Re: Распиновка лазера. У меня не 3 контакта

    резать и жечь не будет, но, возможно, светить будет подальше :twisted:

  11. petcheneg

    petcheneg Новичок

    Опознать диоды

    Здравствуйте!
    Попались в руки пары приёмник/излучатель от РЛС "Наяда-5". Излучение невидимого спектра. При подаче меандра,и, засвете приёмника передатчиком всё работает. Опознать бы, -что за диоды. Отсканнировал, прикрепляю. Излучатель из желтоватого стекла, с двумя чёрными полосками. Некоторые окрашены оранжевым цветом, полоски те же.


    Вложения:

  12. suslox

    suslox Пушистикс Staff Member

    Re: Опознать диоды

    похоже,что это просто ик светодиод, а не лазер..покрупнее фоту можно?

  13. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Опознать диоды

    Согласен с твоим предположением.

  14. petcheneg

    petcheneg Новичок

    Re: Опознать диоды

    Стояли по обе стороны от диска с отверстиями. Видимо в системе позиционирования. 20 пар примерно стояли рядом. А тип никак не определить?
    Возникла необходимость сбора системы охраны периметра. Ищу, чтобы использовать. Если, дальность данных девайсов позволит, можно и на них бы собрать. Участками по 100м -например.


    Вложения:

  15. SviMik

    SviMik Новичок

    Re: Опознать диоды

    Судя по виду это что-то очень древнее...

  16. Артёмище

    Артёмище Новичок

    Re: Опознать диоды

    О! как давно я этого не видел! В жлезе это светодиод ИК диапазона, в эпоксидке фотодиод. Или фоторезистор, точно уже не помню, я последний раз такое лет 15 назал видел в русском 5и дюймовом приводе для гибких дискет.

  17. petcheneg

    petcheneg Новичок

    Re: Опознать диоды

    Видимо наоборот. В металле -приёмный. Стеклянный(все), включен через 100 Ом в цепь. Работоспособность, проверялась именно так, металлический на приёме.

  18. Артёмище

    Артёмище Новичок

    Re: Опознать диоды

    Не спорю, возможно, но лазерами там и не пахнет. ИК и к тому же светодиод.

  19. suslox

    suslox Пушистикс Staff Member

    Re: Опознать диоды

    а теперь все по местам расставлю: :) в желтом компаунде - ик светодиод типа ал107 или чтото подобное, в железе - фотодиод (или возможно фототранзистор)..у меня таких много по коробкам валяется :)

  20. petcheneg

    petcheneg Новичок

    Re: Опознать диоды

    Спасибо. Уже ясность.)
