  1. luxor

    luxor Модератор Staff Member

    Вобщем надеюсь никто не против!!!
    в этой теме предлогаю обсуждать непонятные радиодетали (их назначение), пригодность к лазеростроению и т.д.
    первый так сказать вопрос
    [​IMG]
    вобщем микруха в формате лм2621 имеет обозначение 355BVW7 ,дц\дц конвертор для запитки подсветки дисплея , запитка предположительно 3 вольта
    помогите найти даташит :oops: , ну собственно пригодна она для запитки лазера или нет ?

    luxor, 24 сен 2009
    #1
  2. Skar

    Skar Новичок

    а подсветка дисплея светодиодами, или люминисцентная? если люминисцентка - имей ввиду - лазер от нее питать не судьба...

    Skar, 24 сен 2009
    #2
  3. vb761

    vb761 Пользователь

    Полное название микры - D355B. Это драйвер люминисцентной подсветки. Для лазера врядли сгодится.. Даташит ниже.


    Вложения:

    • D355B.rar
      Размер файла:
      499,1 КБ
      Просмотров:
      502
    vb761, 24 сен 2009
    #3
  4. luxor

    luxor Модератор Staff Member

    да люминисцентка , почему не судьба ?
    добавлено
    Товарищ как вы даташит нашли если не секрет ?
    Добавлено
    снёс 2 сообщения
    источник !переменки!. не стабилизирует питание.
    Заглянул в даташит таки оно так и есть :lol:

    luxor, 24 сен 2009
    #4
  5. vb761

    vb761 Пользователь

    2 luxor: даже сложно сказать как я нашел даташит на эту микру. Частенько просто приходится опознавать компоненты уже стоящие на платах. Наверное читсто интуитивно ;) Может также помочь вот такой способ - берем те цифры и буквы, которые указаны на микре и начинаем подставлять в начало разные буквы - в итоге что нибудь подходящее по смыслу попадается. Жаль, что не всегда так..

    vb761, 24 сен 2009
    #5
  6. luxor

    luxor Модератор Staff Member

    вообще мне в процентах 20ти помогают например такие слова как: pkg, device marking, part number, и прочие

    luxor, 24 сен 2009
    #6
  7. SviMik

    SviMik Новичок

    Ну если знать назначение схемы, то один из вариантов:
    1. Открыть http://www.alldatasheet.com/
    2. Ввести 355B (автору: 2 строки не значит, что места не хватило в одну написать ;) вторая строка - дата изготовления часто)

    3. Да, в данном примере аж 3 страницы, но часто бывает, что полная маркировка находится сразу.
    Отметаем сразу всякую бессмыслецу типа SRAM (не с 8 контактами же :D).

    На второй странице находим Electroluminescent Lamp Driver IC.
    4. Открываем даташит. Убеждаемся, что это оно. Радуемся :)

    SviMik, 25 сен 2009
    #7
  8. luxor

    luxor Модератор Staff Member

    luxor, 2 окт 2009
    #8
  9. alexx_sk

    alexx_sk Пользователь

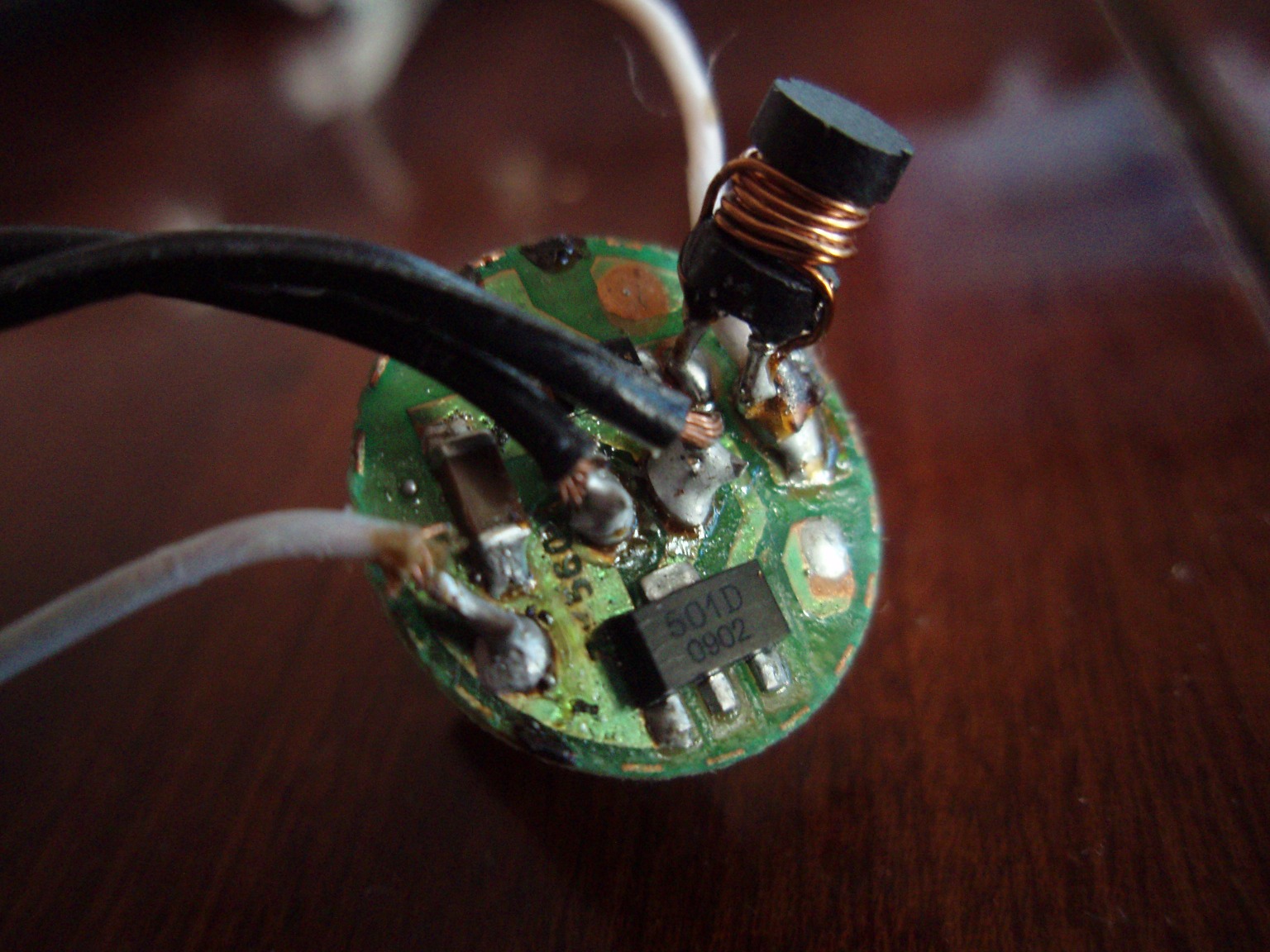

    Помогите определить, что это за микросхема?(нашел в фонарике, дросель сразу перемотал, теперь греется только микросхема)


    Вложения:

    • PA120065.JPG
      Размер файла:
      364,8 КБ
      Просмотров:
      1.501
    alexx_sk, 12 окт 2009
    #9
  10. 4x4

    4x4 Пользователь

    с платы мобилки: 9424 W847, 9424 W905, 9434 W905, все 3 по 8 ног, размер примерно 3х4мм.
    5W01(либо 5W0l...)размер 2х2мм 8 ног... 23d14 тоже 8 ног... размер примерно 3х4мм.
    что интересно, PT2308-S: "Headphone Drive" - это в старом cd приводе, хотя посмотрел, это для наушников(гноздо под наушники есть на плате)... фоток пока не могу выложить - фотик забрали((

    4x4, 12 окт 2009
    #10
  11. Skar

    Skar Новичок

    С платы мобилки - скачивай циркут мануал на мобилку. с приводов - обычно маломощные ЗЧ усилки.

    Skar, 13 окт 2009
    #11
  12. 4x4

    4x4 Пользователь

    в том то и дело, что я не знаю, какая мобила(( знаю, что моторолла, и всё(( мне его отдали подудохлым... я модель не записал((

    4x4, 13 окт 2009
    #12
  13. Skar

    Skar Новичок

    Есть такая полезная тенденция - фотки выкладвывать ;) может по внешнему виду опознаем модель (в гугле, например можно ввести что-нибудь типа "плата motorola", и поглядеть найденные картинки...).

    Skar, 13 окт 2009
    #13
  14. 4x4

    4x4 Пользователь

    читай выше! фотика у меня щас нету!

    4x4, 13 окт 2009
    #14
  15. Wite

    Wite Пользователь

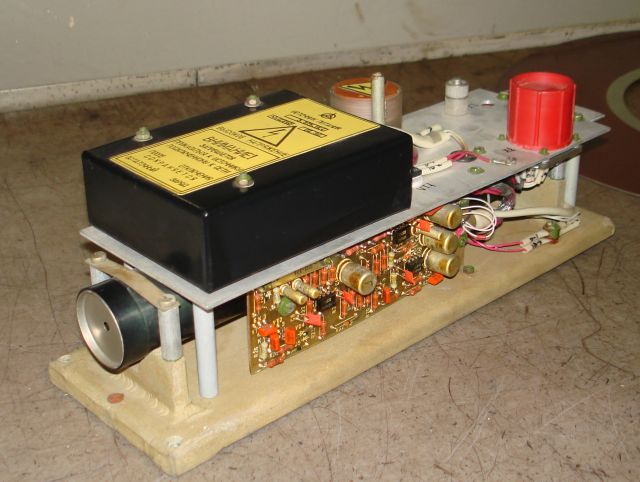

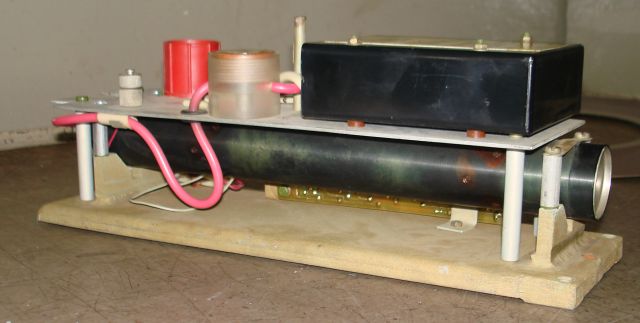

    А вот кто опознать сможет? На свалке нашел.


    Вложения:

    • DSC00903_1.jpg
      Размер файла:
      64,9 КБ
      Просмотров:
      1.523
    • DSC00904_1.jpg
      Размер файла:
      39,2 КБ
      Просмотров:
      2.087
    • DSC00905_1.jpg
      Размер файла:
      43,1 КБ
      Просмотров:
      2.031
    Wite, 13 окт 2009
    #15
  16. luxor

    luxor Модератор Staff Member

    кажись гелий неоновый лазер ИМХО

    luxor, 13 окт 2009
    #16
  17. suslox

    suslox Пушистикс Staff Member

    да видимо гелий неон, причем весьма современный

    suslox, 13 окт 2009
    #17
  18. Wite

    Wite Пользователь

    Запустить бы. Может, у кого схема найдется? И еще - какова мощность у таких лазеров?

    Wite, 14 окт 2009
    #18
  19. INFERION

    INFERION Пользователь

    единицы милливатт.

    INFERION, 14 окт 2009
    #19
  20. maks

    maks Пользователь

    очень красивый девайс))) я бы его на полку поставил и любовался :lol:

    maks, 14 окт 2009
    #20
