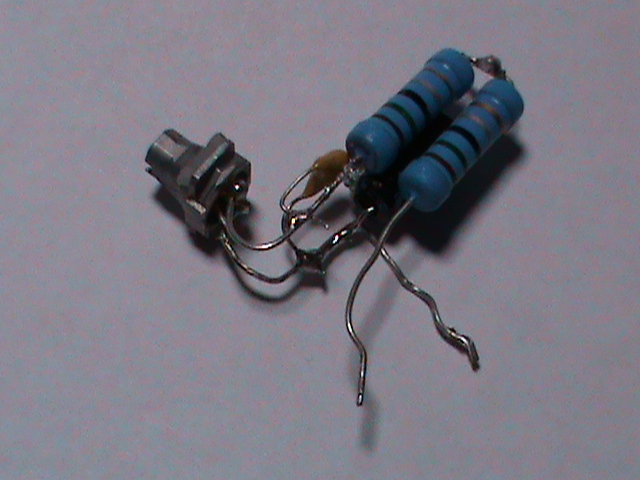

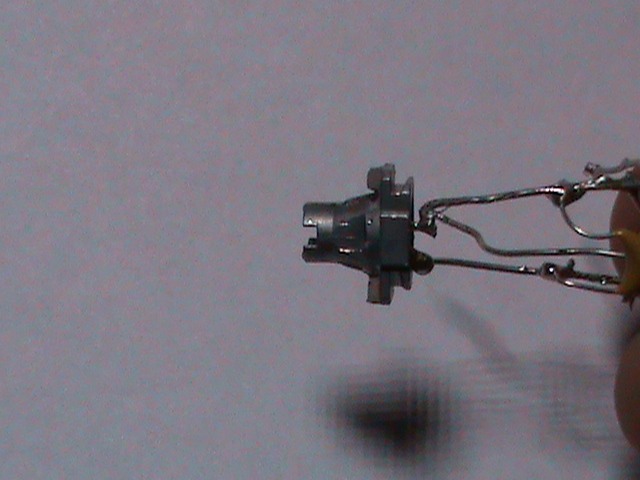

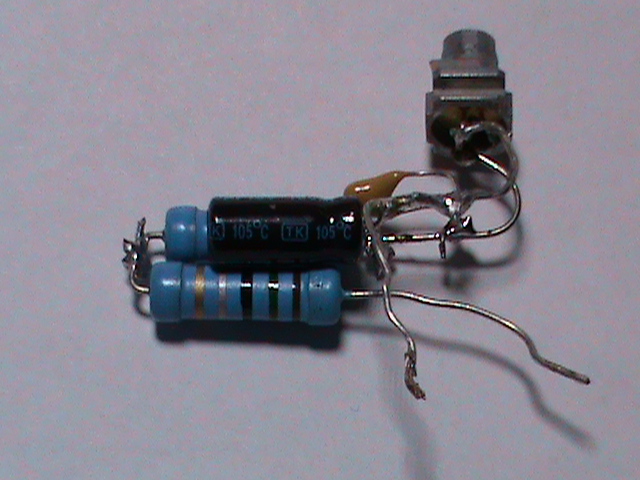

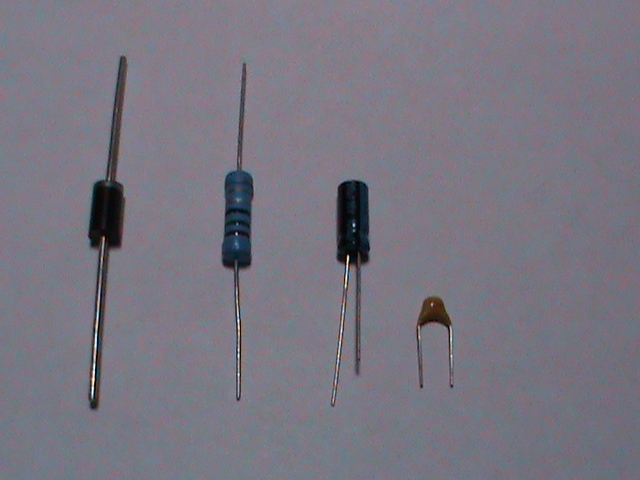

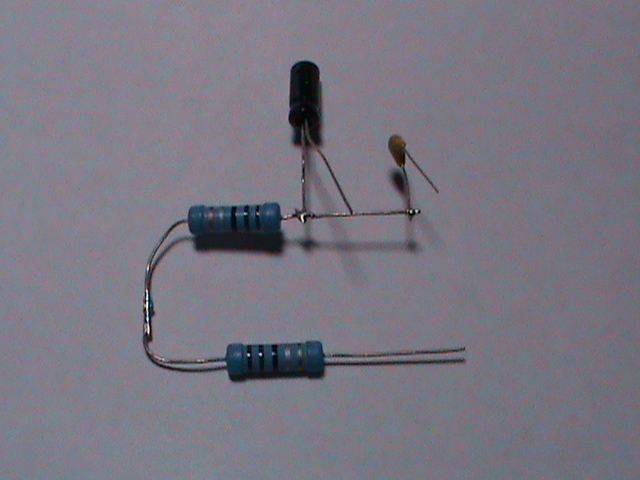

Доброго всем времени суток. Уважаемые знатоки, проявите снисхождение и помогите разобраться в нижеследующем: Детали покупал для сборки самого простого драйвера. Резисроры по 1,5 Ом 5%, Конденсатор (полярный) на 100/16 V, конденсатор неполярный с номерком 104). Собственно прошу проверить данную схему и помочь понять какой подойдет для данной схемы ЛД и чем его питать. Установленный диод их холодильника не вынимался и с какого он привода неизвестно. Фото прилагаются.
Понял Вас, спасибо за ответ. Как удастся вытащить сообщу его маркировку и посмотрю параметры. А что Вы скажите на счет самой схемы? Она верно спаяна? (Паяльник держал в первый раз).
Да, все верно, на нем почему то ее нет. А как же быть со схемой? Верно ли она спаяна и что через нее лучше всего будет работать? (какой диод и чем его питать?)
Насколько можно судить, вроде верно спаяна. Только вместо двух резисторов лучше поставить подстроечник Ом на 100, поскольку параметры диода неизвестны. Плавно уменьшая сопротивление подстроечника измерить ток при котором диод начнет генерацию. Рабочий ток диода будет в 4 раза больше.
Спасибо doc, так и поступлю. А вот подстроечник на 100 Ом какой лучше взять для более лучшей настройки?
Это уже дело вкуса. Если боитесь перекрутить, то лучше взять подстроечник с точной червячной регулировкой.
Все попытки запустить лазер ничему не привели - лазер не заработал. С вашего позволения, задам несколько сильно интересующих меня вопросов: 1) Возможно ли собрать стабильно работающий и компактный лазер, по выше указанной схеме, используя именно указанные в первом посте детали, не изменяя их емкостных значений? 2) Если такое возможно, то какой диод сможет справиться? И чем этот диод питать? 3) Присутствуют ли на форуме товарищи, проживающие в г. Москве или ближайшем подмосковье, которые смогут собрать лазер, используя мои детали или же научат меня сборке одного какого то конкретного лазера. Естественно не бесплатно. 4) Какой драйвер лучше использовать для красного двд- лазера, если учитывать то, что собираться он будет исключительно для продажи? Заранее спасибо за ответ!
Вполне возможно, что у Вас данный диод - слабый ИК. 1. Можно. Но по данной схеме с просадкой источника питания будет соответственно падать мощность. 2. Диод лучше брать из приводов со скоростью записи DVD-R не менее х18. Питать удобнее всего от одного литиевого аккумулятора. 3. Скорее всего. 4. Драйвер лучше использовать импульсный понижающий. Схем на форуме достаточно. Наиболее популярна версия на микросхеме NCP1529.
doc, еще раз спасибо за помощь! Продолжаю следовать Вашим советам. Как только найду ЛД отпишусь. Наконец то купил NCP 1529 (Чип и Дип на Киевской, цена 1 шт. 100 руб.) был сильно поражен ее размерами...она крайне мала и как паять ее понятия не имею, у меня даже жала нет такого тонкого(( Не знаю какой Диод брать..
Cтандартный корпус SOT-23. Я тоже сначала от таких малюсек шарахался, после DIP деталей-то, но потом ничего, привык. Как временный вариант можно на жало паяльника намотать медную проволоку диаметром с миллиметр. Типа этого:
Это первая мысль которая мне пришла в голову) А не страшно на керамическое жало матать будет мне? Фиолетовый лазерный диод 405 нм 100 мВт - возможно ли данным ЛД прожечь что-либо? Специально для brusyaev - на форуме есть кнопка "Править сообщение" я уже умучался сливать по 2-3 сообщения идущих подряд, неужели так сложно нажать кнопку - правка и написать продолжение??? отвечу в этом же сообщении - этим диодом можно прожеч лист бумаги, пластиковую линейку черного цвета, но только если сфокусировать в маленькую точку, менее 1 миллиметра, фактически жеч будет только перетяжкой. Ей же можно обжеч кожу. это всё по 1000 раз обсуждалось на форуме.
