Новая оптика для 445nm с минимальной расходимостью

Тема в разделе 'Оптика, линзы, фокусировка лазерного излучения', создана пользователем Андреййй, 6 июл 2012.

  1. Андреййй

    Андреййй Пользователь

    Ломал голову 2 месяца, неужели синий лазер так и останется игрушкой из за огромной расходимости? Предлагаю по другому взглянуть на многомодовый диод и способ коллимирования луча не хуже чем у красного или зеленого! Конечно будет просто невозможно подстраивать фокус но это самый простой вариант
    пояснение:Преобразование эллиптического гауссова светового пучка в круговой с помощью скрещенных цилиндрических линз рис 1 черно-белый:
    666.gif 666.gif
    или 555.jpg коллимирование двумя скрещенными линзами но без родной оптики например вот так рис 2 цветной:
    Заранее прошу прощения за криворукость, рисовал на скорую, остается только достать линзы с нужным фокусным расстоянием, но и это не очень просто, 1-я линза должна быть с фокусным расстоянием как у аиксиз а вторая 1.5-2 см. Мождет кто знает где достать такие линзы за адекватные деньги?

  2. suslox

    suslox Пушистикс Staff Member

    вроде как ктото на форуме закупал подобный набор оптики...если мне ошибаюсь, стоил он то ли 40, то ли 70 долларов...

  3. nERV

    nERV Модератор Staff Member

    Стоил этот наборчик 40 баксов, и ждали мы его около полугода. Причем и партия заказана была не самая мелкая.

  4. Андреййй

    Андреййй Пользователь

    А где заказывали? и какой минимальный заказ?

  5. nERV

    nERV Модератор Staff Member

    Это было года 3-4 назад, заказывал Артемка у чела с ЛПФ, по моему. Комплектов 30 было, вроде как. За более достоверной информацией обратись к нему.

  6. Андреййй

    Андреййй Пользователь

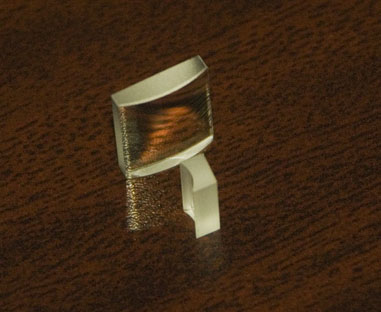

    Если ты имеешь ввиду вот эти линзы:
    http://hacylon.case.edu/ebay/laser_diode/Lenses.php
    Это не они( для этих линз с LPF нужен уже сколлимированый луч
    Хотя большая плоско-выпуклая может подойти, но нужна еще будет маленькая плоско выпуклая. Эти линзы с лпф требуют родной оптики, я же предлагаю обойтись совсем без родных аиксизовских линз используя всего 2 цилиндрические т.е. потери мощности будут еще меньше чем у 3-х линзового аиксиз если конечно просветление нанести))

  7. nERV

    nERV Модератор Staff Member

    Да, Я про эти.

  8. Андреййй

    Андреййй Пользователь

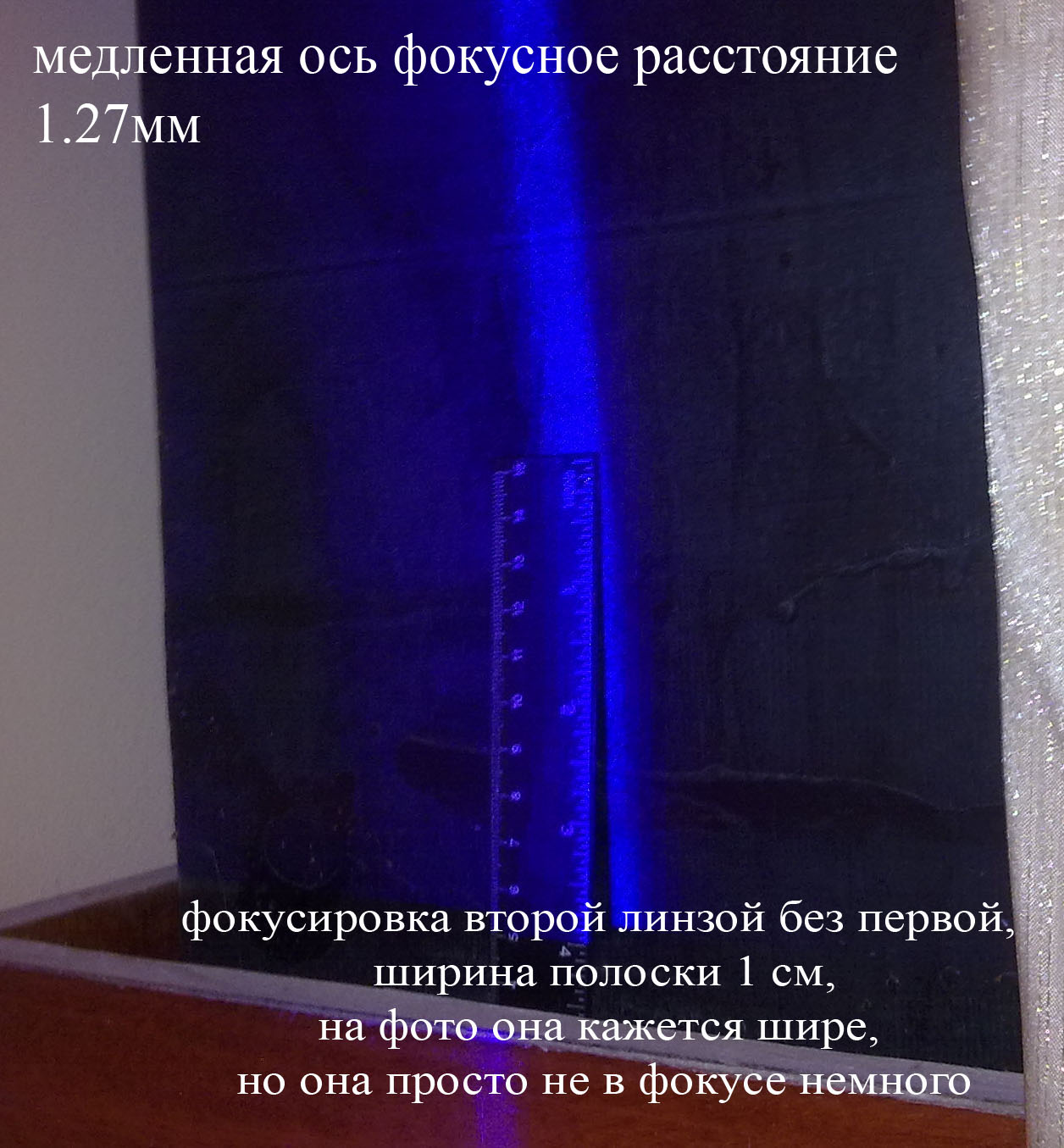

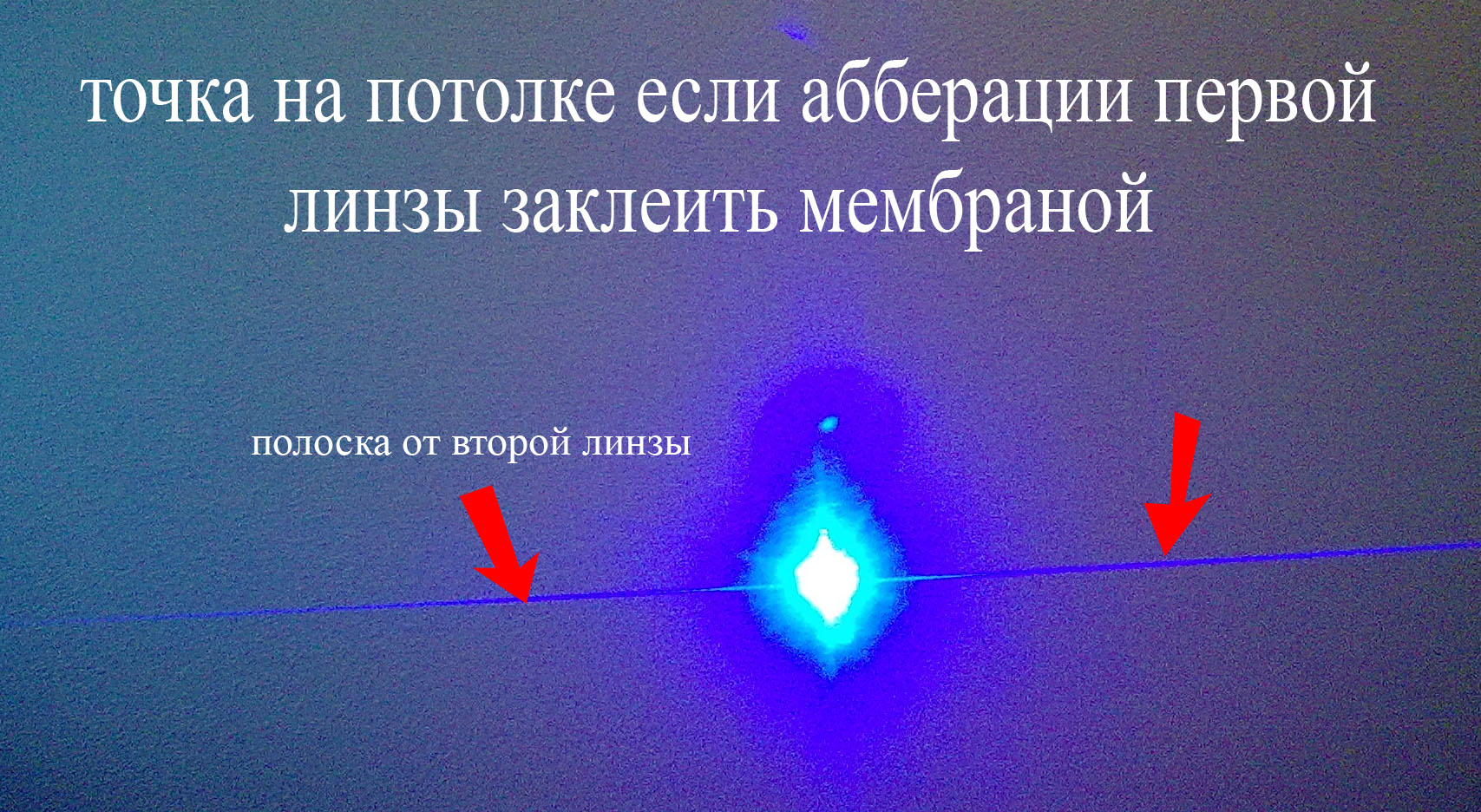

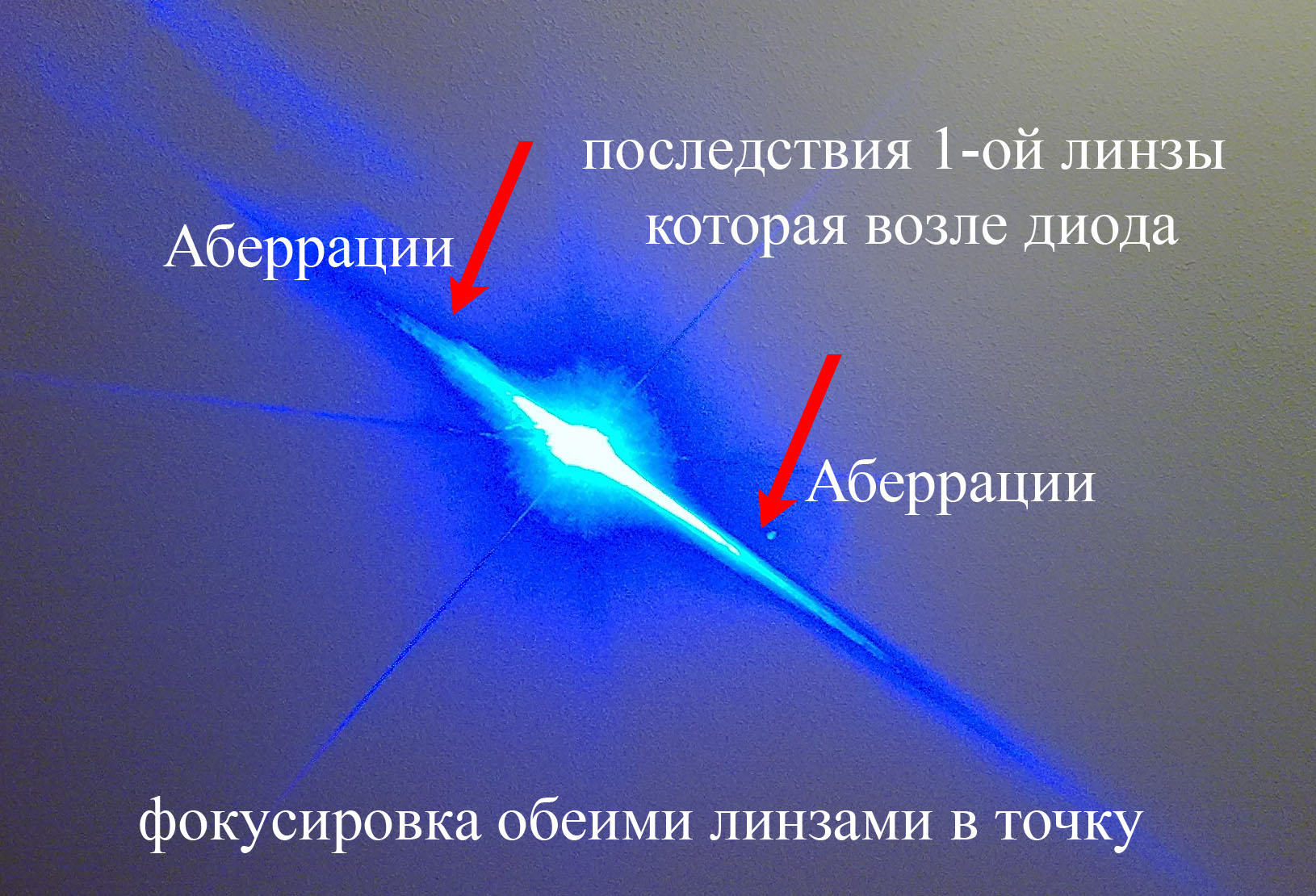

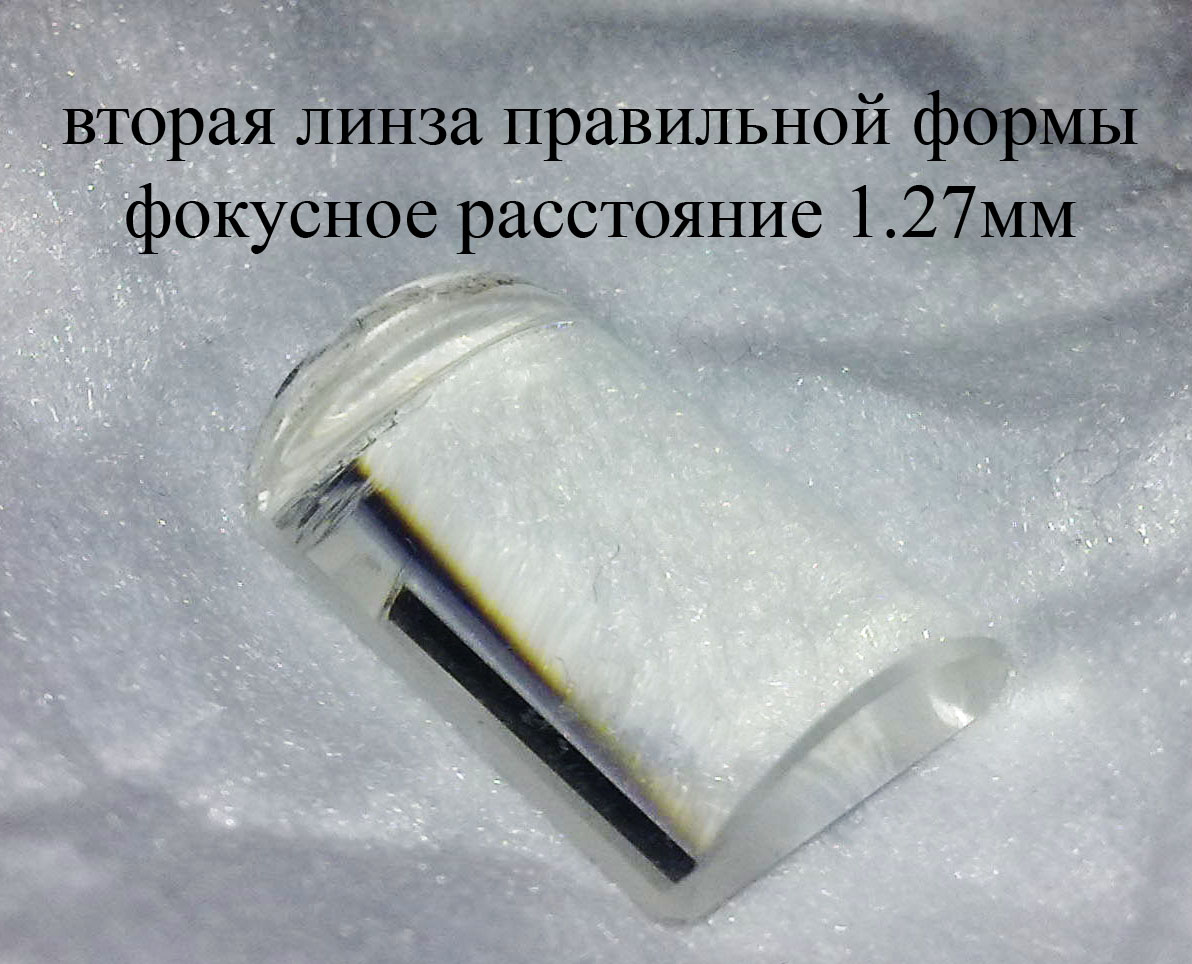

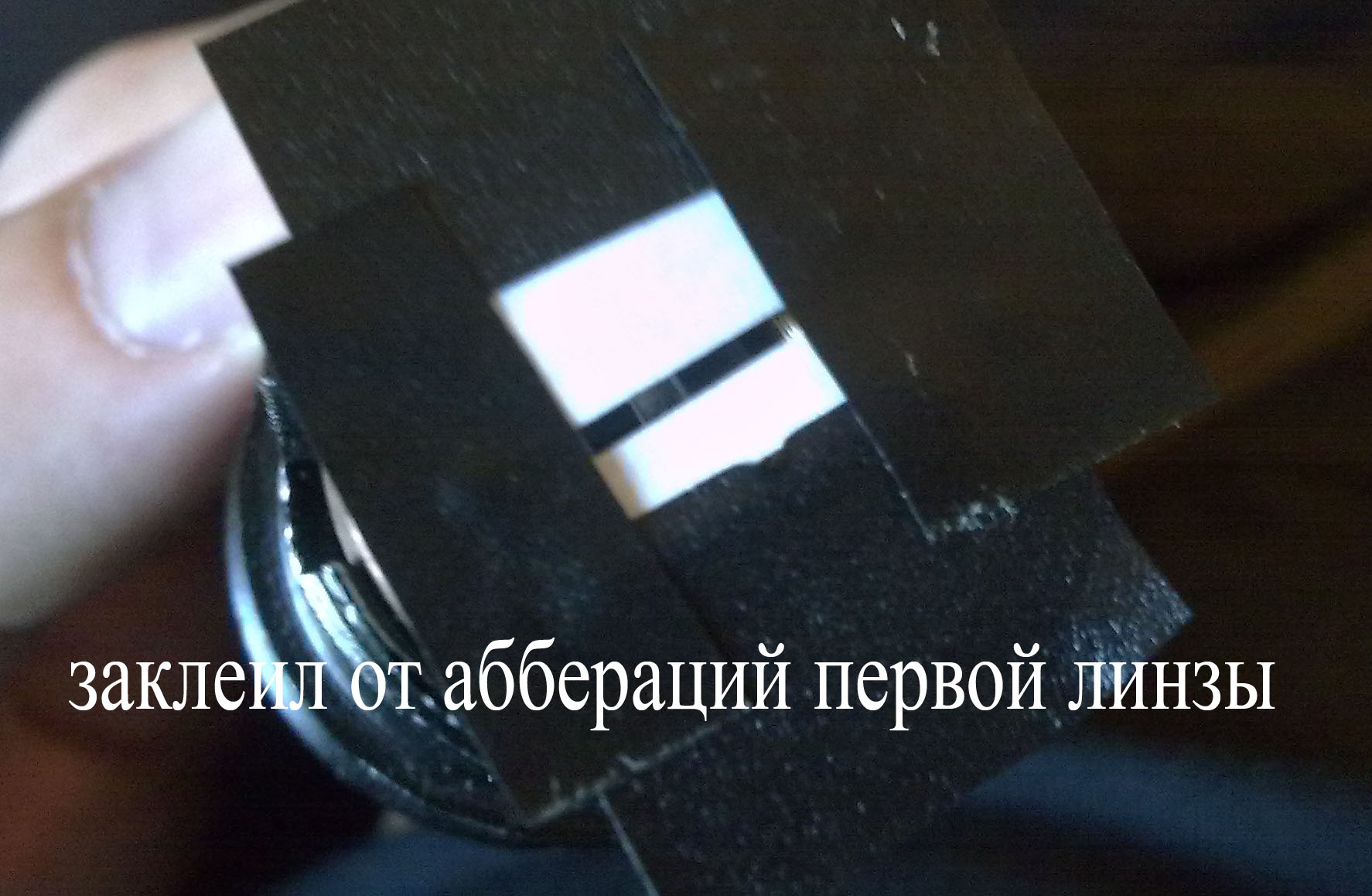

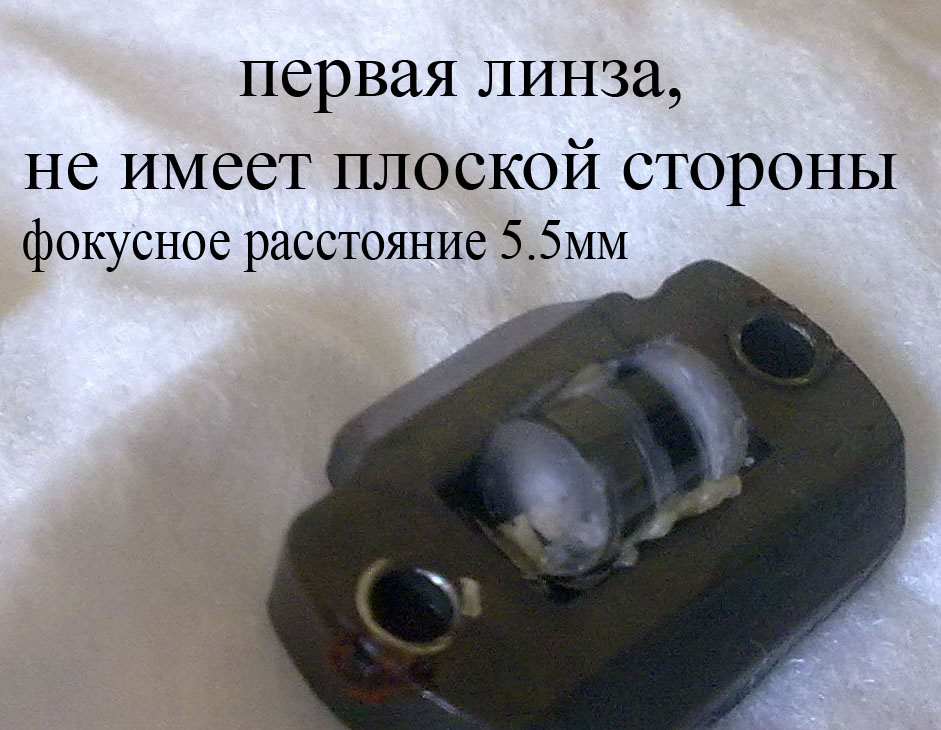

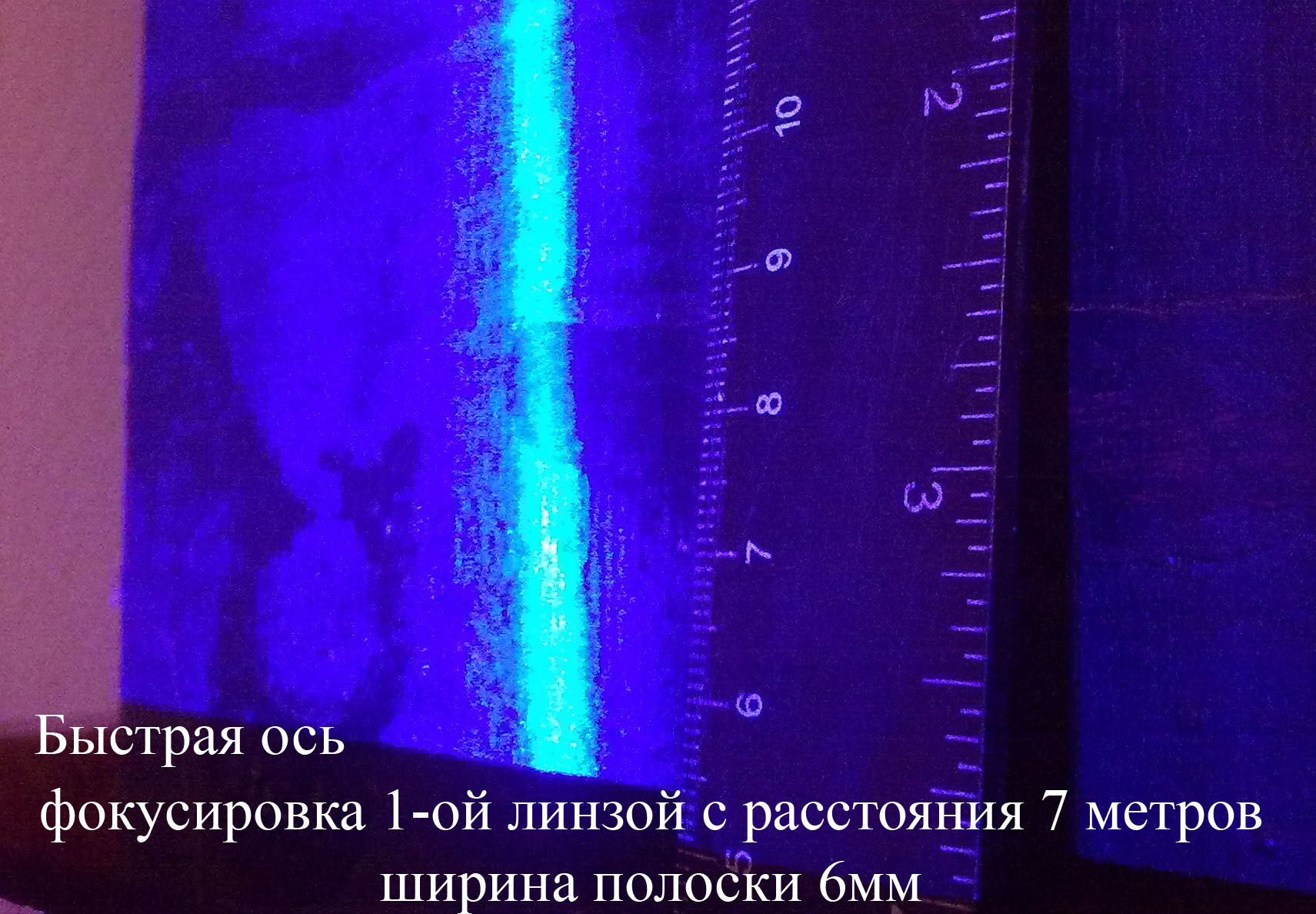

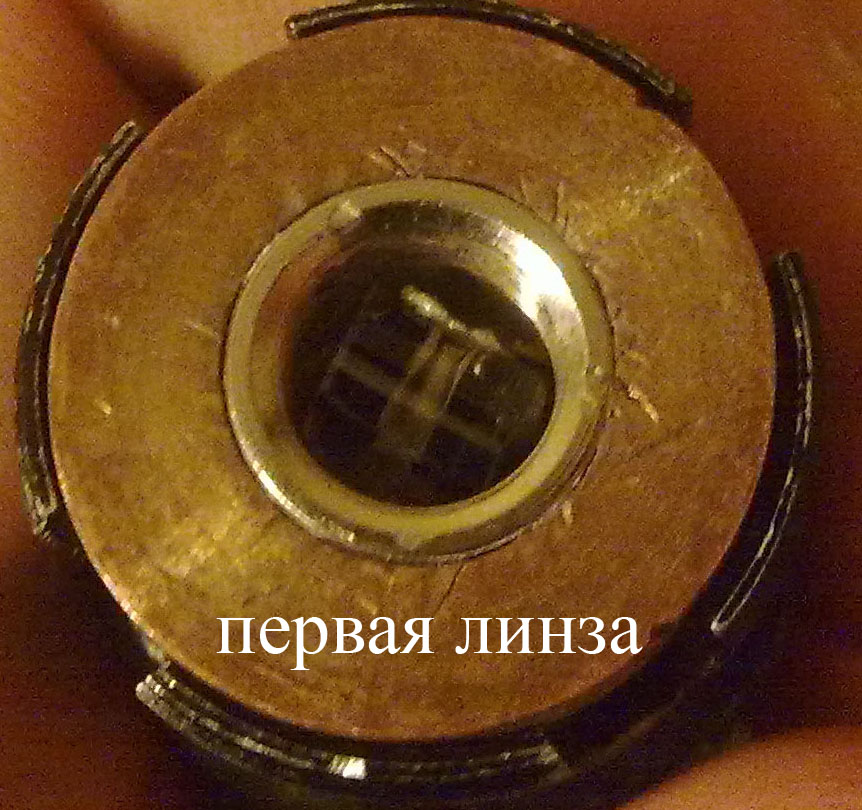

    А вот и замерчики, я уже на пол пути к правильному сведению луча, проблему вызывает только первая короткофокусная линза круглая и не имеет плоской стороны, поэтому от нее возникаю аберрации которые портят всю картину, осталось достать плоско-выпуклую цилиндричекую линзу с фокусом 5мм. Могу лишь сказать что точку которую я видел с 7 метров была размерами примерно 1см х 0.6см, быстрая ось как и положено имела 0.6см на 7 метрах а вот для медленной нужно будет искать линзу с фокусом 1.8-2см т.к. линза с фокусом 1.27 для медленной оси мало, медленная ось имеет на выходе 3мм и не успевает на таком расстоянии расшириться на до нужных 5 мм как у быстрой оси, Забыл подписать, на 4-ом фото поска тоже с расстояния 7 метров


    Вложения:

    • 1.jpg
      Размер файла:
      150,4 КБ
      Просмотров:
      807
    • 2.jpg
      Размер файла:
      210,5 КБ
      Просмотров:
      802
    • 3.jpg
      Размер файла:
      324 КБ
      Просмотров:
      804
    • 4.jpg
      Размер файла:
      242,9 КБ
      Просмотров:
      595
    • 140720122648.jpg
      Размер файла:
      356,3 КБ
      Просмотров:
      613
    • 140720122649.jpg
      Размер файла:
      192,6 КБ
      Просмотров:
      738
    • 140720122650.jpg
      Размер файла:
      329,6 КБ
      Просмотров:
      761
  9. Андреййй

    Андреййй Пользователь

    Используя калькулятор получаем выход 2 мм дистанция 7 м пятно 6-7 мм расходимость до 0.7 мрад
    вторая ось выход 3.3 мм дист 7 м пятно 10 мм расходимость до 1 мрад, вполне адекватная расходимость для многомодового диода используя всего две линзы, и сохранения всей мощности, теперь надо купить короткофокусную плоско выпуклую цилиндрицескую на 5 мм фокус. Луч на выходе стал реально тоньше чем с аиксизовскими линзами


    Вложения:

    • 3.jpg
      Размер файла:
      148,5 КБ
      Просмотров:
      772
    • 150720122656.jpg
      Размер файла:
      244,7 КБ
      Просмотров:
      474
    • 150720122657.jpg
      Размер файла:
      435,1 КБ
      Просмотров:
      727
    • 150720122663.jpg
      Размер файла:
      279,1 КБ
      Просмотров:
      695
    • 150720122665.jpg
      Размер файла:
      119,5 КБ
      Просмотров:
      691
    • 150720122666.jpg
      Размер файла:
      149,9 КБ
      Просмотров:
      616
  10. nERV

    nERV Модератор Staff Member

    Какие-то цилиндрические линзы были у меня. Могу посмотреть, если интересно.

  11. Андреййй

    Андреййй Пользователь

    интересна одна цилиндрическая плоско-выпуклая с фокусным расстоянием 4-6 мм из стекла

  12. nERV

    nERV Модератор Staff Member

    Ну насчет фокусного не знаю, могу дать размеры, а фокус сам вычислишь. Линзы из оптического стекла, без просветления.

  13. Андреййй

    Андреййй Пользователь

    ну хоть размерос
