Настройка усилителей для гальванометров

Тема в разделе 'Гальванометры closed loop (с обратной связью)', создана пользователем ext, 2 июн 2010.

  1. ext

    ext Пользователь

    Интересует вопрос с чего начинать и чем заканчивать настройку усилителей.К примеру у меня на выходе (Х-Y) МК до 1В сигнал.Нужно сначала настраивать резистор size!!! а что дальше, что каждый из резисторов регулирует SIZE DAMPING OFFSET GAIN ??

    ext, 2 июн 2010
    #1
  2. Ryazanec

    Ryazanec Модератор Staff Member

    1) до включения схемы все регуляторы ставишь на минимум кроме регулятора оффсет - его посередине.
    2) Включаешь питание
    3)крутиш гаин до того пока не увидишь что сработала обратная связь и гальванометр не встал в среднее положение (проверяется вращением вала рукой).
    4)после этого подаешь сигнал и крутишь SIZE, пока не начнет появлятья картинка.
    5) крутя DAMPING добиваешься максимальной четкости картинки.
    всё.

    Ryazanec, 3 июн 2010
    #2
  3. ext

    ext Пользователь

    блин кручю мучю не чего вообще=(

    ext, 3 июн 2010
    #3
  4. Ryazanec

    Ryazanec Модератор Staff Member

    Вы откуда берете зрафику? проверьте что на входе усилителей (даже в наушниказ прослушайте - должен быть треск гул и прочий шум в зависимости от картинки).

    И еще - у чана если я не ошибаюсь свой стандарт лазерной графики, о чем он на своей странице говорит.

    Ryazanec, 3 июн 2010
    #4
  5. ext

    ext Пользователь

    И еще - у чана если я не ошибаюсь свой стандарт лазерной графики, о чем он на своей странице говорит.
    ЗНАЮ
    Я СОБРАЛ ТАКОЙ ЖЕ КОНТРОЛЛЕР ЗАПУСТИЛ ФАЙЛЫ ПРОИГРЫВАЮТСЯ
    НА ВЫХОДЕ ДО 1Вольта ну обычно 0.2-0.4В
    download/file.php?id=8665&mode=view

    ext, 4 июн 2010
    #5
  6. khloponin_v

    khloponin_v Новичок

    наконец то собрал и даже чуток настроил своё шоу, но что-то не могу до конца отъюстировать гальвы CW20k кручу верчу, но становится только хуже.
    В частности не могу на настоечной таблице получить круг, вместо него получается эллипс.
    Фото тестовой таблицы.
    Сигнал пускаю с аудио карты. Смотрел осциллографом после моего усилка - картинка нормальная. Не могу сообразить какие подстроечники и в какой последовательности крутить, хочу добиться хотя бы симметричности каналов X Y.
    ЗЫ таблицу выводил на скорости 20к.

    khloponin_v, 29 дек 2010
    #6
  7. Ryazanec

    Ryazanec Модератор Staff Member

    SIZE крути, эллипс из за того что развертка по одной координате больше.

    Немогу открыть картинку, или ужмите или на другой хостинг, 2 минуты ждал а она только на 5% открылась...

    Ryazanec, 29 дек 2010
    #7
  8. khloponin_v

    khloponin_v Новичок

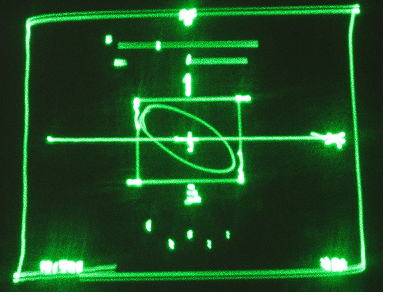

    Вот пожал картинку. Size ведь изменяет размер, т.е. получится прямоугольник вместо квадрата, да и элипс вытянут по диагонали.[spoiler:14jhqjty][attachment=0:14jhqjty]test.PNG[/attachment:14jhqjty][/spoiler:14jhqjty]


    Вложения:

    • test.PNG
      Размер файла:
      260,1 КБ
      Просмотров:
      1.028
    khloponin_v, 29 дек 2010
    #8
  9. winnorokomo

    winnorokomo Пользователь

    Не вытягивают гальво 20к. Уменьшай скорость. Тогда и картинка нормальной станет.

    winnorokomo, 29 дек 2010
    #9
  10. khloponin_v

    khloponin_v Новичок

    Сегодня ещё покрутил настройки(в основном крутил Low freq damping и немного Servo gain), 20к, по моему, выдать должны, т.к. угол раскрытия около 5 градусов.

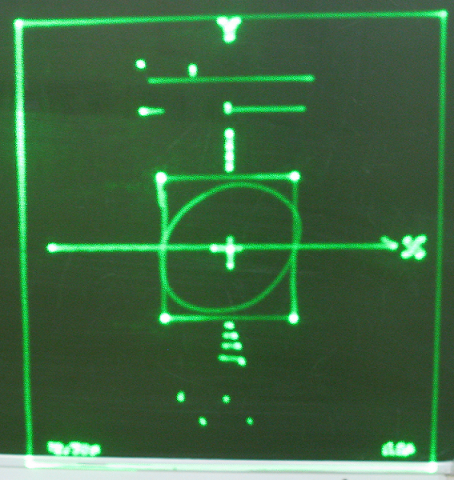

    Вот результат [spoiler:20mmyczp][attachment=0:20mmyczp]laser_test.PNG[/attachment:20mmyczp][/spoiler:20mmyczp]
    Уже лудше, завтра на праздники уволоку проектор домой и буду дальше развлекаться :D


    Вложения:

    • laser_test.PNG
      Размер файла:
      496,6 КБ
      Просмотров:
      840
    khloponin_v, 29 дек 2010
    #10
