Мощный регулируемый импульсный стабилизатор 3А, 1-40V

Незнаю куда пихнуть эту тему... Думаю сюда. Вчера сделал свой первый долгожданный синий лазер. Игрался весь вечер и сегодня с утра. Мощнсть диода не упала (по видемому)

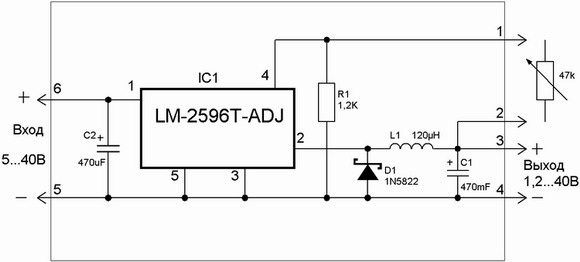

Драйвер сделал вот по такой, http://raelkom.narod.ru/konstruktori_i_moduli/ek-2596/, схеме
Схема весьма проста, для тех кому влом паять СМД детали и размеры ее соответствующие. Хотя при желании ее можно затолкать в корпус от фонарика.

Стаб понижающий питал от 2х литиев (8.2в)
Выставил напряг 5.2 в на диоде было 1.17А (через амперметр) Напрямую без амперметра думаю выйдет 1.2А
Микросхема греется, но не сильно. Греются электролитические кондеры...танталов не нашлось(

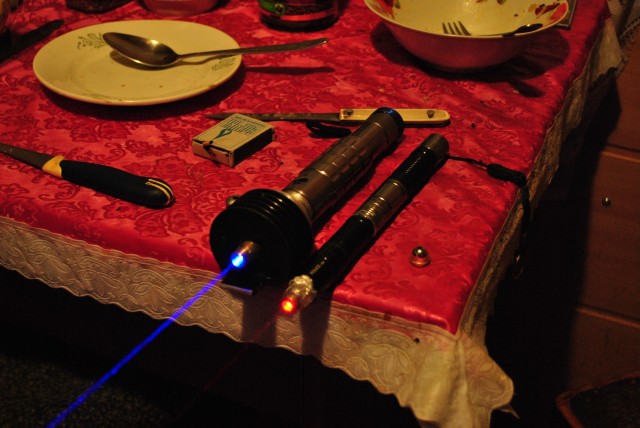

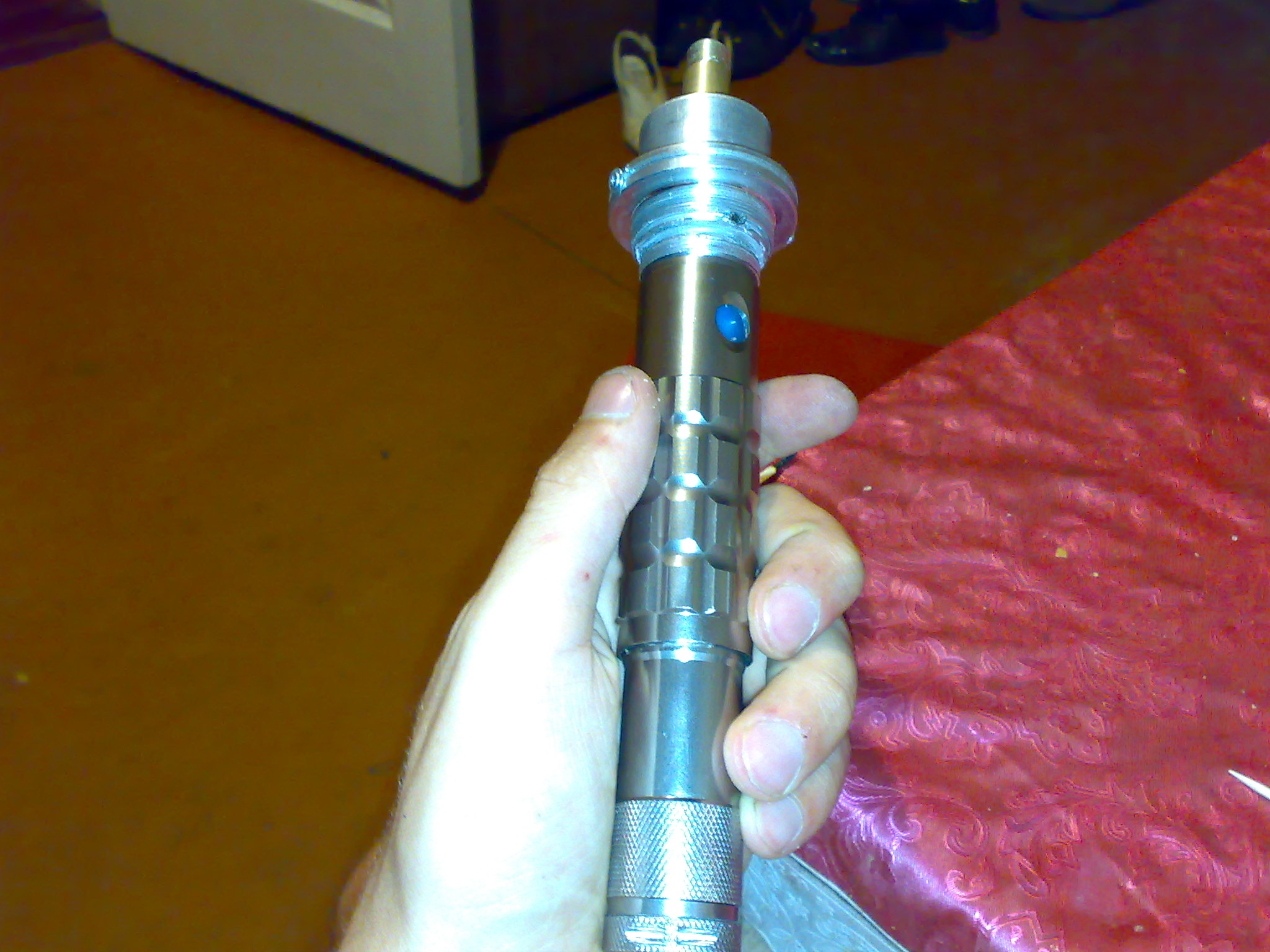

Фотки готового лазера пока только только телефонные и оч плохого качества. Позже еще выложу)
Насчет поджигающих способностей, довольно быстро поджигает спичку по серединке перетяжкой.



По началу я ставил резюк на 0.5 ом, но с ним ток только 1А потом решил его выкинуть... Поидее можно на 0.25 ома воткнуть.



Кондеры стоят правильно. (Чтобы в этой схеме их перепутать нужно быть как минимум пьяным =D) Греются потому что некачественные и не успевают заряжаться / разряжаться с большой частотой. Поидее нужны танталы, а нету у нас тут в Липецке, тока заказывать! А это еще недели 3 ждать....

У меня на красном на лм 2621 тоже греется выходной кондюк.

А по началу когда на одном литии делал для синего на тпс 61030 там кондюк между + и - на входе разогревался вмомент! А потом умирала микруха (начинала дымиться) Я так 2 микрухи убил!!

Если эта схема пашет на голимых кандерах, то там, на той схеме с тпс 61030, танталы край нужны...



Понял... Сегодня впаяю на 0.25 ом 4 паралельно 1 ом.

Думаю выйдет 1.15А на диоде... хотя хз. И еще литии немного подсевшие, если подзарядить ток малость вырастет..



У меня на красном на лм2621 зашунтирован вых кондер, там параллельно 0.1мк стоит керам. Всеравно греется :O



Я походу отстал от жизни))) я думал 1мк керам маленькие это предел



Припаял вчера резюк на о.2 ома, погонял... ток на диоде 1.12а Все работало отлично! Начал скручивать обратно, (скручивал во вкл состоянии) Под самый конец закрутки диод резко погас (ваще погас) ..Думал что-то отошло так часто бывает... Раскрутил - увидел со схемы слезла изолента и в драйвере, через металлический корпус фонарика, произоло замыкание!!! Диод больше не запускался, по видемому через схему во время замыкания на диод 8.2 вольта и дохрена ампер прошло! Угробил диод за счет кривой изоляции :,( Долго бесился, но делу этим не поможешь!

Когда ж теперь снова будет закупка...



Ды вот же.. На скорую руку все.. Теперь то пока следующий если придет все буду поуму изолировать.

Радует то что есть драйвер, корпус и коллиматор ..остаенется только диод засунуть)



Пришла партия синих диодов.
Уже почти две недели каждый день гоняю лазер на этом драйвере, Резистор поставил 0.1 ом, на диоде 1.15-1.20а напряг 5.3в



Синий все еще жив)



А я делаю гильзу из лавсановой пленки и для отсека с драйвером и, на всякий, для аккумуляторного.
Подсмотрел это единственно полезное решение в китайских указках, которые от "таблеток" питаются.
