Мой фиолетовый и красный

В ожидании фиолетового диода собрал вот такую штуку. Сейчас там стоит красный лазерный диод от привода 16х и большой токоограничивающий резистор
Выкладываю фото в собранном, разобранном виде, драйвер и фото луча

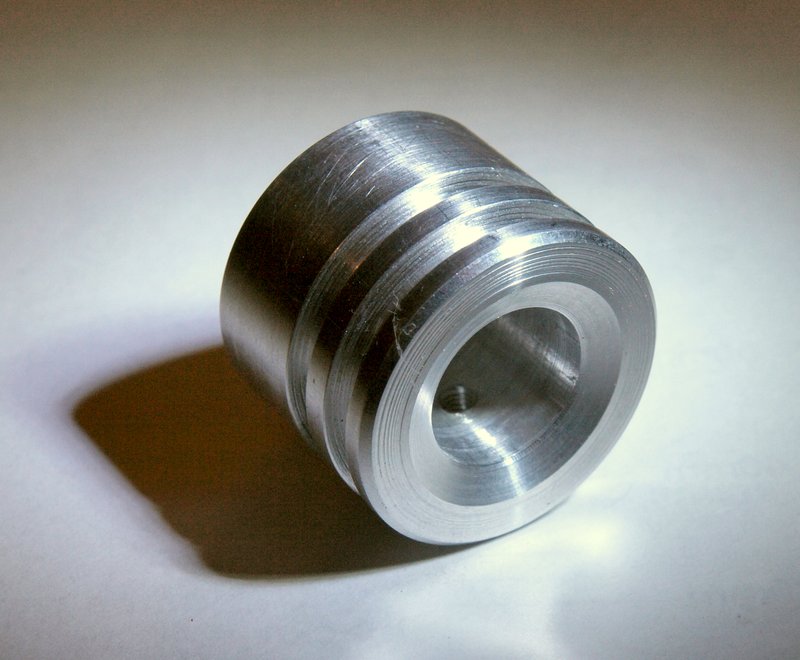

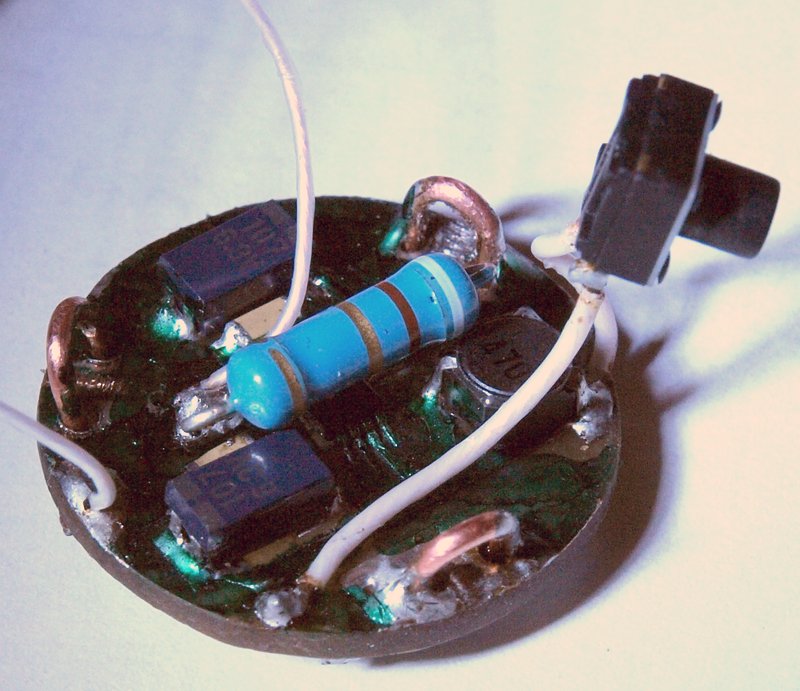

Корпус - от фонарика за 80 руб. Радиатор выточен из дюраля. Драйвер собран на MAX1674. Оптика - акриловый Aixiz. Питается от 3-х ААА аккумуляторов. Мощность с красным диодом - ~ 100-150 мВт

В будущем поставлю туда диод 405нм от PHR803.

Вот фотки:

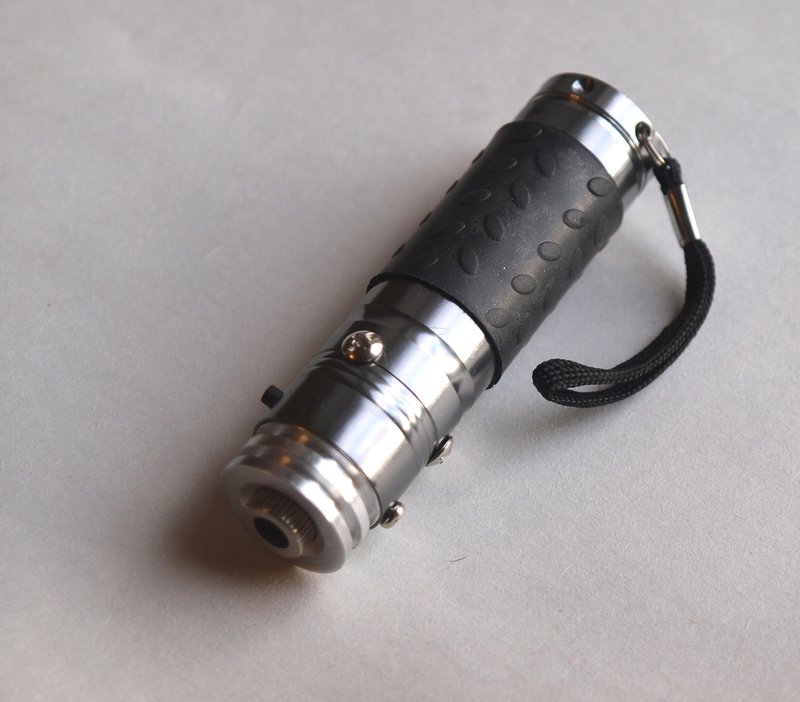

[attachment=5:12e91r4x]laser1.jpg[/attachment:12e91r4x]

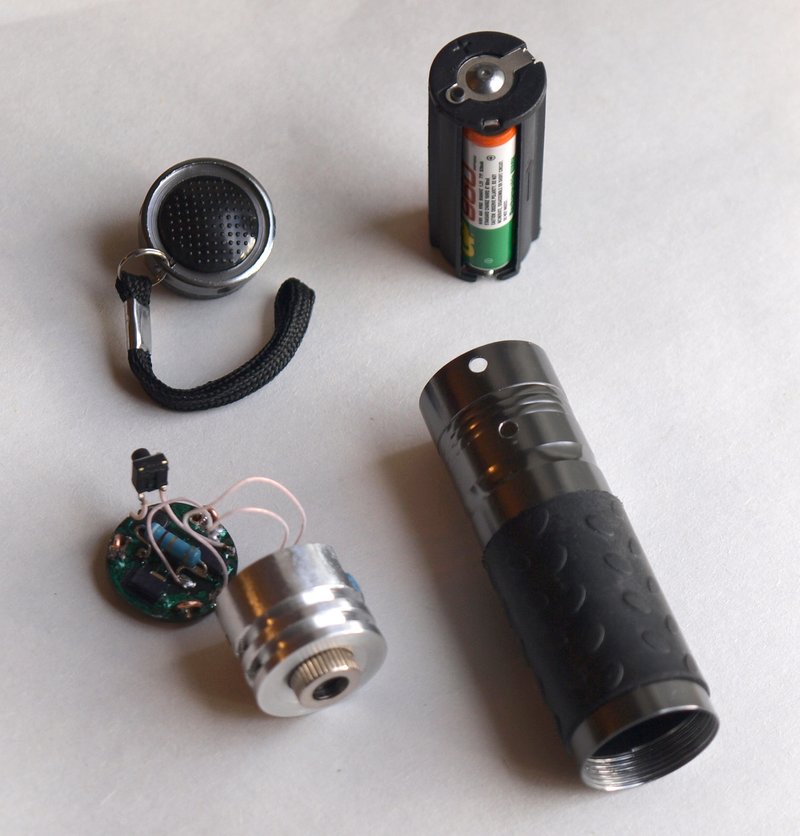

[attachment=4:12e91r4x]laser2.jpg[/attachment:12e91r4x]
[attachment=3:12e91r4x]laser3.jpg[/attachment:12e91r4x]

[attachment=2:12e91r4x]laser5.jpg[/attachment:12e91r4x]

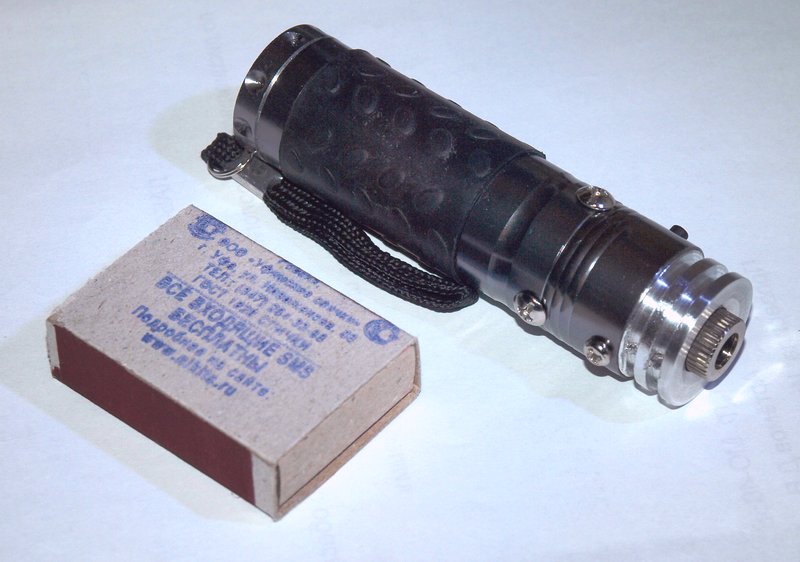

[attachment=1:12e91r4x]laser6.jpg[/attachment:12e91r4x]

Добавлено:
Всё, поставил в лазер фиолетовый диод из PHR803. Вот несколько видео:
[youtube:12e91r4x]http://www.youtube.com/watch?v=9x8R4ezqUdc[/youtube:12e91r4x] [youtube:12e91r4x]http://www.youtube.com/watch?v=XXMHaEWqEMg[/youtube:12e91r4x]

А здесь в том-же корпусе уже стоит более мощный SF-AW210, работающий на 190 мА:
[youtube:12e91r4x]http://www.youtube.com/watch?v=WCcHcS3q2L4[/youtube:12e91r4x] [youtube:12e91r4x]http://www.youtube.com/watch?v=10wEU6SpDkg[/youtube:12e91r4x]

Оптический захват:
[youtube:12e91r4x]http://www.youtube.com/watch?v=F5cKP9ZOa70[/youtube:12e91r4x]

А это я светил в полированную поверхность шифоньера :
[youtube:12e91r4x]http://www.youtube.com/watch?v=9ZvahE78QuA[/youtube:12e91r4x]

============================================================================================

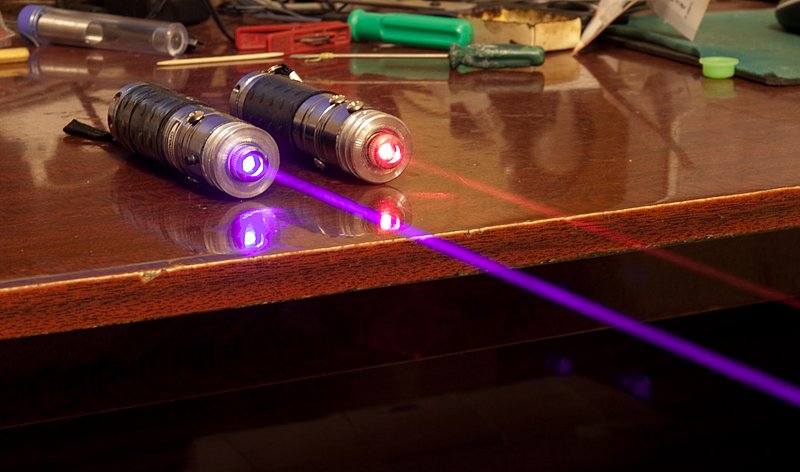

Позже собрал мощный красный в аналогичном корпусе с драйвером ADP2504:
[attachment=0:12e91r4x]P1020753-small.jpg[/attachment:12e91r4x]



Re: Мой будущий фиолетовый

А почему не из алюминия? Он же тепло лучше проводит...



Re: Мой будущий фиолетовый

Ну так дюраль прочнее, чем чистый алюминий. Для меня это важно, т.к. на этом радиаторе нарезаны 2 резьбы, которые не хотелось бы сорвать при закручивании винтиков.



Re: Мой будущий фиолетовый

Хех. Сделал себе аватару из картинки этого лазера



Re: Мой будущий фиолетовый

мне вот интересно как ты подключил драйвер к батарейкам? ну 1 конткт наверняка через корпус а вот как второй сделал? у меня есть фонарик ( и скоро появиться драйвер) и я никак не пойму как мне драйвер подключать?
http://file.kirovnet.ru/d/213543 http://file.kirovnet.ru/d/213544



Re: Мой будущий фиолетовый

Всё очень просто. С обратной стороны платы драйвера припаяна железка, к которому прикасается "+" батареи.

Кстати, сейчас переделал схему включения. Лазер теперь включается как кнопкой на корпусе (при нажатии), так и при помощи встроенной кнопки сзади (на долговременное свечение ).



Re: Мой будущий фиолетовый

Мне тоже Осталось только фиолетовый диод дождаться



Re: Мой будущий фиолетовый

то есть у тебя по корпусу идёт "-" не попадая на плату а по плате только "+" или как? и для чего на плате петельки медные?



Re: Мой будущий фиолетовый

"Минус" батареи идёт на задний выключатель, который используется для долговременного включения, и на кнопку на корпусе. Через выключатель (или кнопку) "минус" попадает на корпус, а оттуда на плату драйвера.

В них ввинчиваются винты, которые держат плату драйвера в корпусе и через них подводится "минус" на драйвер.



Re: Мой будущий фиолетовый

но ведь у тебя диод в аксизе а он металлический то получаеться что минус попадает сразу на диод и в тоже время на плату!!!



Re: Мой будущий фиолетовый

Я же написал:
"Минус" батареи идёт на задний выключатель, который используется для долговременного включения, и на кнопку на корпусе.



Re: Мой будущий фиолетовый

вот я никак не пойму.....или же всё таки не столь принцыпиально что минус идёт на корпус диода и так можно делать, или нужно что бы на диод минус именно через ноги попадал ???



Re: Мой будущий фиолетовый

Ага. Через них. Я же сразу так написал



Re: Мой будущий фиолетовый

глянь моё предыдушее сообщения .... я вырарил то что никак не мог описать.......



Re: Мой будущий фиолетовый

Блин, ну сколько можно. Неужели не понятно? Повторяю в третий раз:

"Минус" батареи идёт на задний выключатель, который используется для долговременного включения, и на кнопку на корпусе.

Где ты видишь, что минус с батареи попадает сразу на корпус?!!!



Re: Мой будущий фиолетовый

И ещё, в моей схеме без разницы, какой "минус" попадает к диоду - через драйвер или напрямую с корпуса



Re: Мой будущий фиолетовый

но ведь ты когда ЗАДНЮЮ кнопку нажимаешь то по всёеу кортусу как бы минус то идёт, или у тебя корпус от головы изолирован?



Re: Мой будущий фиолетовый

ну всё....это то я и хотел услышать!!! СПС
