Мой синий полустационар :)

Тема в разделе 'Неудачные конструкции :(', создана пользователем ArtDen, 31 июл 2010.

Страница 1 из 7
  1. ArtDen

    ArtDen Пользователь

    Раз уж chem_kot написал о своём синем карманном лазере, я решил написать о своём полустационаре :)

    Характеристики лазера такие:
    * Диод - от проектора A130
    * Оптика - Aixiz стекло 405нм
    * Драйвер на LTC3454
    * Ток - 0.75А. Выше ток не поднимаю, т.к. драйвер перегревается
    * Аккумулятор 18650 2800mAh

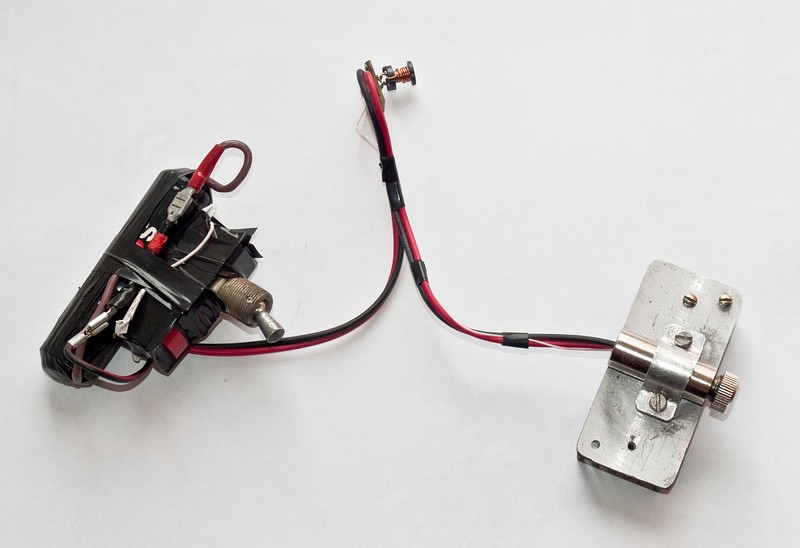

    Всё вместе целиком выглядит следующим образом:
    Модуль Aixiz прижат к радиатору, а место стыка замазано термопастой:

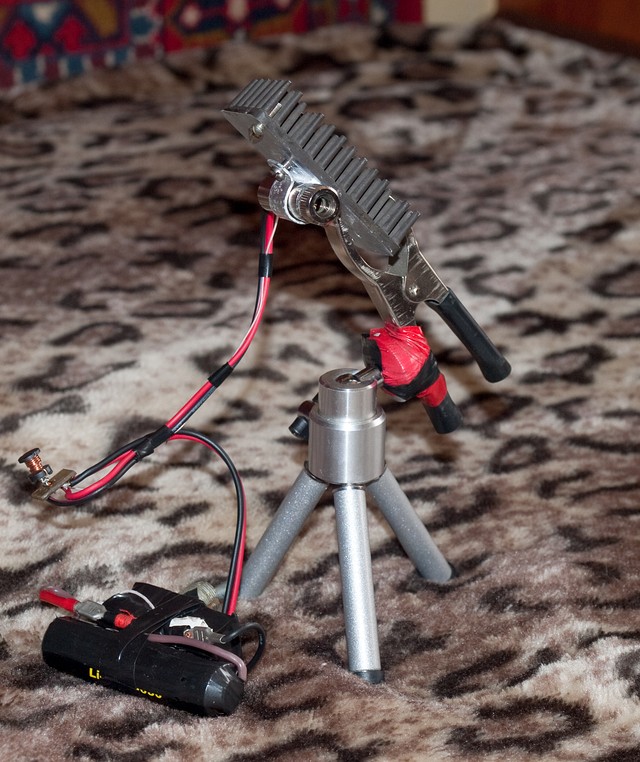

    Сам радиатор сидит вот в такой триноге, схваченный большим "крокодилом":

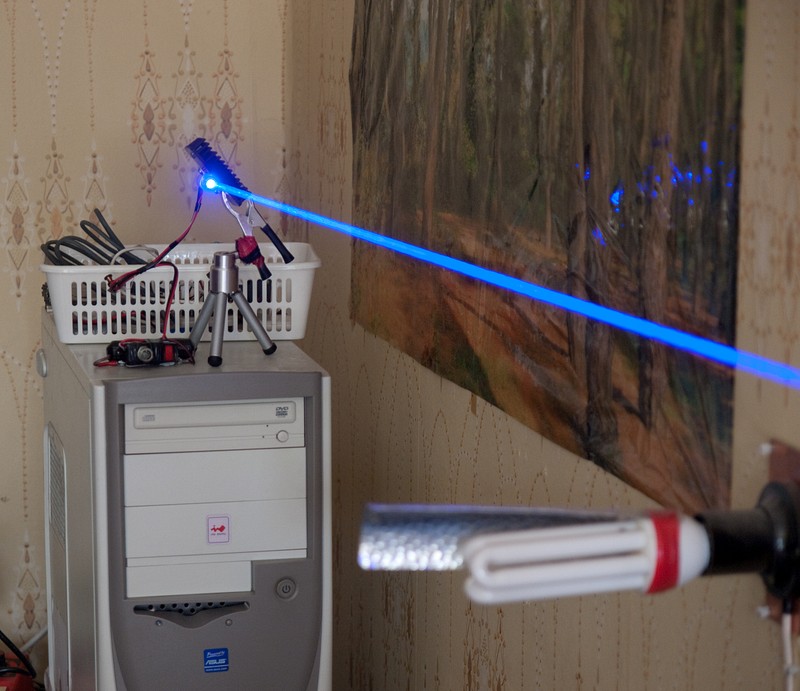

    А вот, собственно, фото луча на ярком свете и без задымления:
    На расстоянии 5-ти местров луч представляет собой узкую полоску длиной 1см.

    Про прожигающие способности такого лазера говорить, думаю, не стоит. При мощности >0.5Вт он жгёт буквально всё! В ближайшем времени хочу поставить другой драйвер и поднять мощу раза в 2.

    ArtDen, 31 июл 2010
    #1
  2. Vik

    Vik Пользователь

    Выключатель прикольней всего смотрится тут этот :D

    Vik, 31 июл 2010
    #2
  3. Sky)

    Sky) Поделил на ноль

    ArtDen
    Зачот. А в карманный не будешь переделывать?

    Sky), 31 июл 2010
    #3
  4. ArtDen

    ArtDen Пользователь

    Пока драйвера нормального нету, смысла переделать в карманный тоже нету.

    ArtDen, 31 июл 2010
    #4
  5. chem_kot

    chem_kot Модератор Staff Member

    Знакомая тринога :D Девайс прикольный))Да в принципе ему не место в неудачных конструкциях)))Крышечка на модуле однозначно не aixis'овская :)

    chem_kot, 31 июл 2010
    #5
  6. ArtDen

    ArtDen Пользователь

    Девайс совершенно не законченный и собранный просто для того, чтобы побыстрее посмотреть на что способен синий. Ему место как раз в этом разделе. В будущем планирую сделать нормальный стационар и нормальный карманный.
    Крышка "выдрана" из модуля Sure и надета на стекло Aixiz, на котором намотано несколько слоёв изоленты.

    ArtDen, 31 июл 2010
    #6
  7. suslox

    suslox Пушистикс Staff Member

    Первый синий стационар)лтс3454 совсем никакая в роли драйвера?а то у меня еще 6 лежит...выложите картинку с распмновкой лд)

    suslox, 1 авг 2010
    #7
  8. ArtDen

    ArtDen Пользователь

    Да, но он у меня только 0.75А держит, а надо чтобы 1.5А держал.
    Вот, сам рисовал :) Распиновка как у фиолета
    [attachment=0:cl7widw9]Распиновка 445.png[/attachment:cl7widw9]


    Вложения:

    ArtDen, 1 авг 2010
    #8
  9. suslox

    suslox Пушистикс Staff Member

    Фигово((я даже готов по 100р их отдавать лишь бы забрали...

    suslox, 1 авг 2010
    #9
  10. ArtDen

    ArtDen Пользователь

    Сделал драйвер на LM317 и установил ток 1.3А. На таком токе он зажигает спички за несколько секунд! Я имею ввиду не поджиг головки спички, а поджиг деревянной части спички! Жалко, что нечем заснять видео :(

    ArtDen, 1 авг 2010
    #10
  11. chem_kot

    chem_kot Модератор Staff Member

    Хо хо, ппц мощь)

    chem_kot, 1 авг 2010
    #11
  12. ArtDen

    ArtDen Пользователь

    Ага, только у меня тут сейчас 35 градусов жары. Лазер перегревается уже через минуту. Надо делать активное охлаждение вентилятором :)

    ArtDen, 1 авг 2010
    #12
  13. suslox

    suslox Пушистикс Staff Member

    Ешь схемочку драйвера на лтс выложить?мож кто и заберет микры(((хны...и нах я их купил...лтшное дерьмо(

    suslox, 1 авг 2010
    #13
  14. ArtDen

    ArtDen Пользователь

    Я собирал строго по схеме из даташита.

    ArtDen, 1 авг 2010
    #14
  15. chem_kot

    chem_kot Модератор Staff Member

    Даешь водяное охлаждение :D

    chem_kot, 1 авг 2010
    #15
  16. suslox

    suslox Пушистикс Staff Member

    разве в даташите схема стабилизатора тока?
    Что за кутушку юзал?)

    suslox, 2 авг 2010
    #16
  17. ArtDen

    ArtDen Пользователь

    LTC3454 работает как раз как стабилизатор тока, а не напряжения. Так что схему никак переделывать не надо :)
    Пришлось брать обычный (не смд) дроссель на 22мкГн и сматывать половину витков, чтобы получить 5 мкГн.

    ArtDen, 2 авг 2010
    #17
  18. suslox

    suslox Пушистикс Staff Member

    Тема;)есть шанс что микры купят!!!
    100р за шт;)))

    suslox, 2 авг 2010
    #18
  19. ArtDen

    ArtDen Пользователь

    Они идеально для светодиодных фонариков подходят. Я бы их так позиционировал :)

    ArtDen, 2 авг 2010
    #19
  20. suslox

    suslox Пушистикс Staff Member

    ;) перегревается,тк охладжение с помощью рисунка платы не продумано и не сделано)

    suslox, 3 авг 2010
    #20
