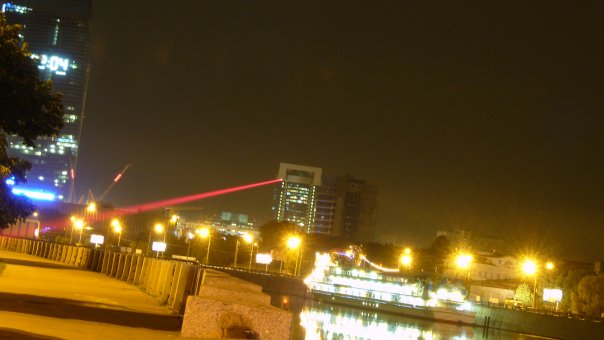

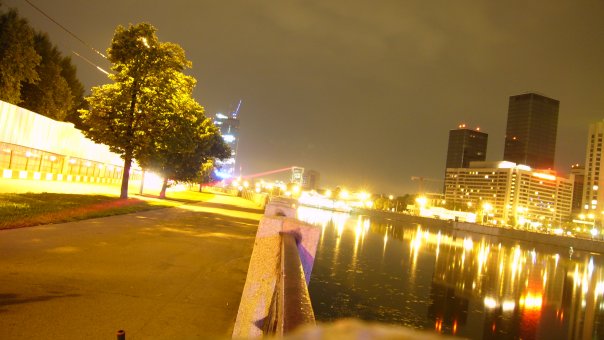

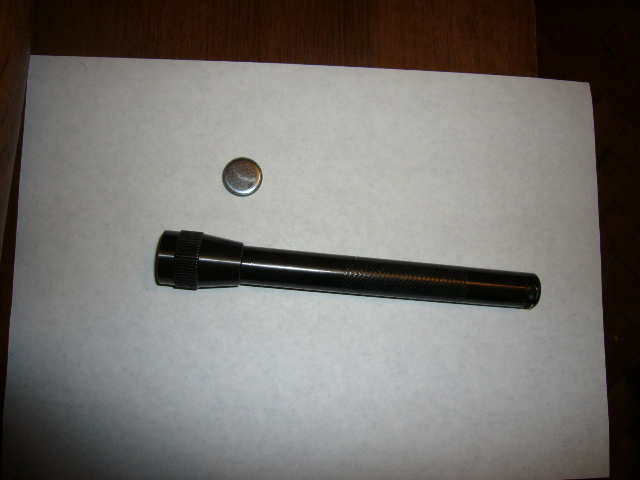

Дошли руки презентовать миру мой первый лазер! Собирал я его сразу на лм2621 (фото в http://lasers.org.ru/forum/viewtopic.ph ... &start=630) в фонариковом корпусе. Диод из АСУСа 2014, опен кан длинный. Весь первый день теста гонял его на 610 мА - думал ещё чё это он шибче положенного греется (40++ С) пришёл домой, разобрал и понял, что забыл отстроить резистор. Сей час он уже пол месятся в жёстком стресс-тесте на 500 мА, греется максимум до 36С. [attachment=3:1m0evim5]P1020816.JPG[/attachment:1m0evim5] [attachment=2:1m0evim5]P1020811.JPG[/attachment:1m0evim5] линза пластик причём не очнеь шоколадный 4 мм, поэтому делал с переменным фокусом (крутящаяся голова в центре) , чтоб и жарить можно было и в даль светить и для самообороны... [attachment=1:1m0evim5]x_52771485.jpg[/attachment:1m0evim5] [attachment=0:1m0evim5]x_e726342c.jpg[/attachment:1m0evim5] А вот скромное видео демо того что удалось из него добиться... [rutube:1m0evim5]http://rutube.ru/tracks/2255746.html?v=5e522a3be7ef9cc24013b83d6d15867f[/rutube:1m0evim5] [rutube:1m0evim5]http://rutube.ru/tracks/2255799.html?v=c29c99eaa110c544eee99e15754ee6c7[/rutube:1m0evim5]
Российская Федерация, отличный лазер! Посмотрел первое видео и охренел, очень уж мощная игрушка. В момент резки коробочки от диска лазер был сфокусирован в точку или в луч?
Ещё одна фантастика первое видео то ускорено... Это отчётливо видно на времени: 1:18 и 2:40.. Зачем? Народ подурить? Или чтоб всё показать?
Не, ну на самом деле, можно было сказать- мол народ, видео ускорено.... И всё.. Конечно эффекта крутости тогда бы небыло, но в общем так было бы правильнее. А так корпус оч аккуратный, я не знаю, конечно не буду утверждать но учитывая что у него LM2621 - респект. Хотя честно мне не вериться. Тут многим профи из неё выжать пол ампера не удавалось, а тут парень с первого раза замутил... Да ещё 610ма.... Повторюсь конструктив отличный! Ещё не понятно с фокусировкой, на одной фото лучик, до домов, а на видео жжет не по детски... - как сделано?
Да господа, вы отчасти правы по поводу первого видео, оно действительно ускорено в одном месте, но не с 1.18 а с 1.45 и до 2.45. Видео упорно не помещалось по времени в песню, я и так порезал прожиг пластика как мог, А в этой части видео главная демонстрация скорости прожига дерева и так оч.хорошо видна на рисовании рамки флага (да да, это задумывалось как наш флаг ), а штриховка полос это не самое интересное, да и видео получалось слишком затянутым, так что пришлось пожетрвовать увеличением скорости этой штиховки ради песни и ваших нервов... Про ускорение я разумеется собирался написать, но пока компоновал пост, вылетило из головы, так что никого подуриь не хотел, извиняйте... Что касается ЛМки, восприму это как комплемент, ибо врать и приукрашать в таких вещах я нелюблю из принципа, все параметры и режимы работы чистая правда. Что повлияло на столь хорошие результаты, точно незнаю, возможно аккуратно зделанная печатка, советские резисторы и детали навесного монтажа.... всё впрочем по ссылке в первом посте можете посмотреть... Если кто совсем не верит - скажите это конкретно я вас пойму, я всё разбру, сфоткаю измерения, но щас просто так впадлу ковырять законченый девайс... На счёт фокуса я писал в првом посте... линза 4 мм..., но сделал я всё так, чтоб сама голова калиматора осталась регулируемой, вращением этой головы (она в центре радиаторной решотки) можно выставить лубой фокус и вдаль и вблизь... Я счёл такую универсальность лучше чем просто намертво закреплённый тонкий луч в 1 мм от двд линзы, т.к. и вдаль посветить можно, и очень хорошо пожечь, и для какой-нибудь самообороны удобно относитьельно безопасный режим подобрать...
Да ничё, нормально всё. Ты вот лучше подробно разрисуй схему с LM2621(Не сфоткай). Именно по номиналам, это правда отличный результат 610 ма...Вон Suslox думаю будет доволен...
А по номииналам и разрисовывать нечего, они все теже как на схеме Артёмки, Только вот про катушку ничего сказать немогоу, я брал не перемотаную из БП самую малленькую, на глаз прикинул кол-во витков. Кондёр выходной обычный электролит... вобщем я старался по номиналам полностью следовать схеме.
