Мой красный ХЗ скока мА))

Сегодня замостырил такую вещ:
по 1 схеме собрал драйвер сопротивление 3 Ома аккум 3.7 В ни чО не мерял так на свой страх и риск)
колиматоа щас нет завтра куплю указку и соберу все в луч!
В общем долго думал и придумал взял от двд крышку нажовкой хотел распилить ровный лист не получилось, НО получился кривой с помощю открывашки для консервов :ROFL:
Свернул лист в трубку в нее драйвер...
дальше из ящика для инструментов нашол пару каких то круглях с отверстиями
ЛД подошел в одну из них подогнал припоем все на термопасту...

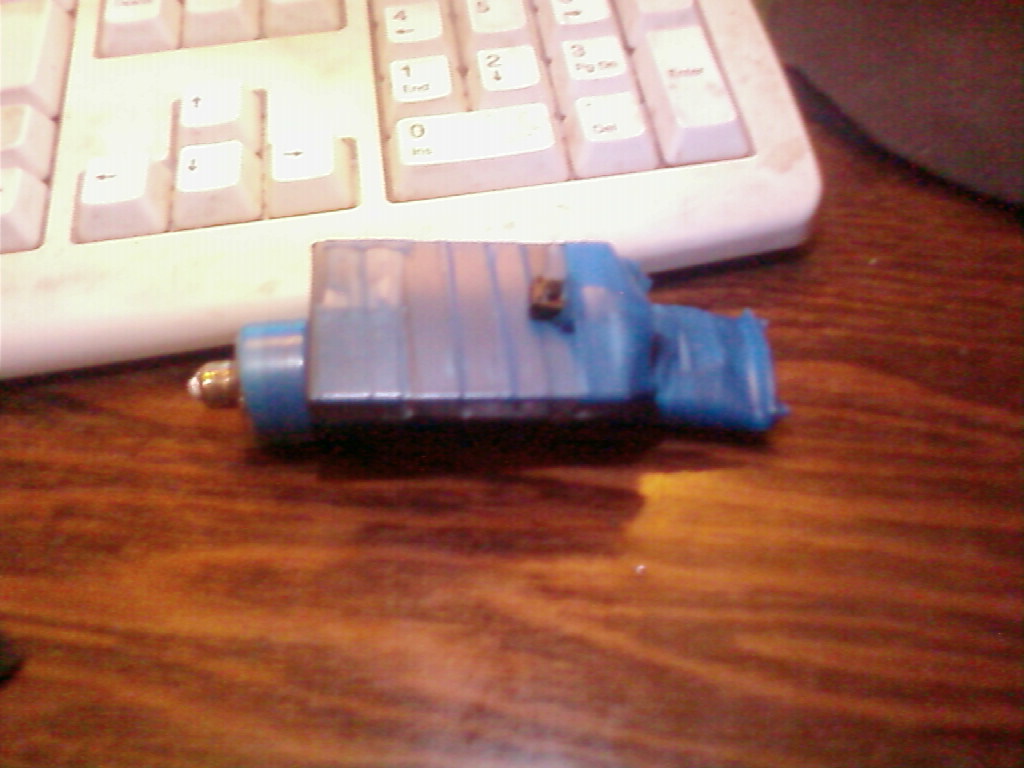

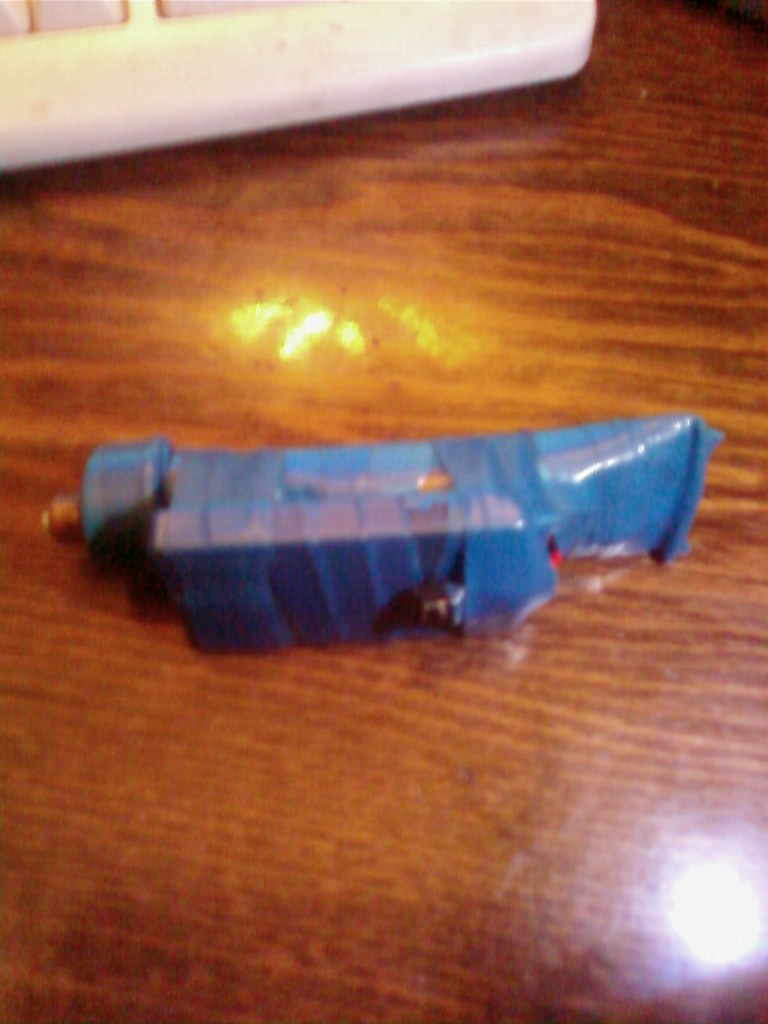

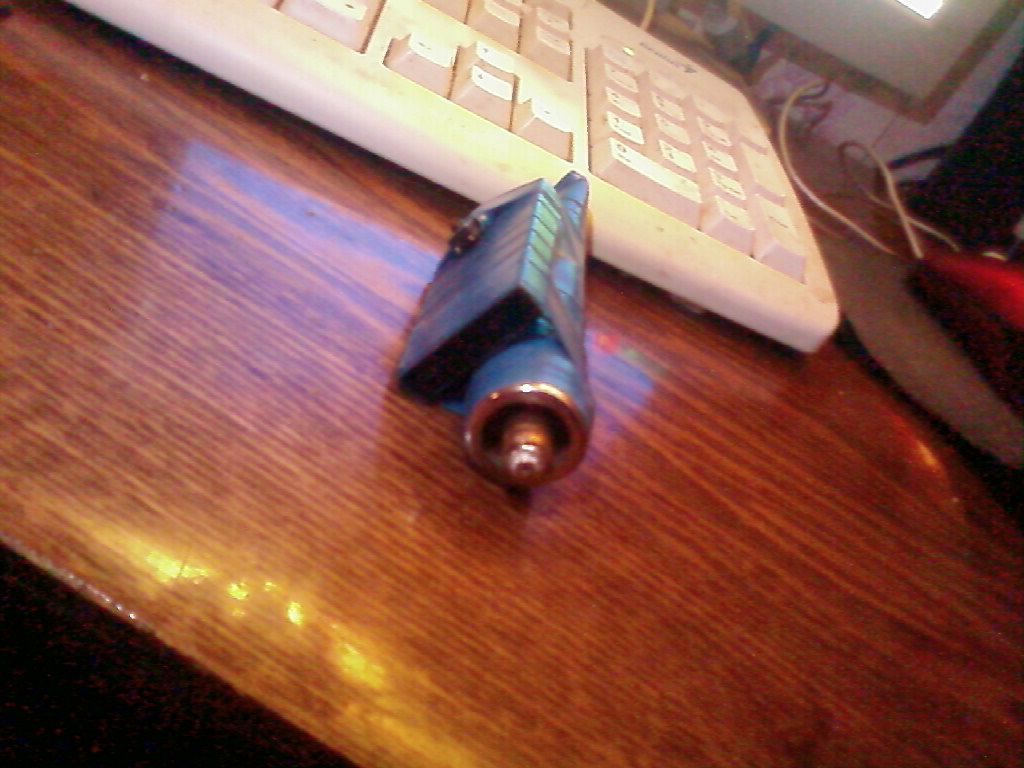

прикрутил звмотал изолентой и вот чО получилось!
[attachment=6:wd6zwnbh]SP_A0185.jpg[/attachment:wd6zwnbh]
[attachment=5:wd6zwnbh]SP_A0187.jpg[/attachment:wd6zwnbh]
[attachment=4:wd6zwnbh]SP_A0190.jpg[/attachment:wd6zwnbh]
[attachment=3:wd6zwnbh]SP_A0191.jpg[/attachment:wd6zwnbh]
[attachment=2:wd6zwnbh]SP_A0192.jpg[/attachment:wd6zwnbh]
[attachment=1:wd6zwnbh]SP_A0183.jpg[/attachment:wd6zwnbh]
[attachment=0:wd6zwnbh]26-11-08_2155.jpg[/attachment:wd6zwnbh]

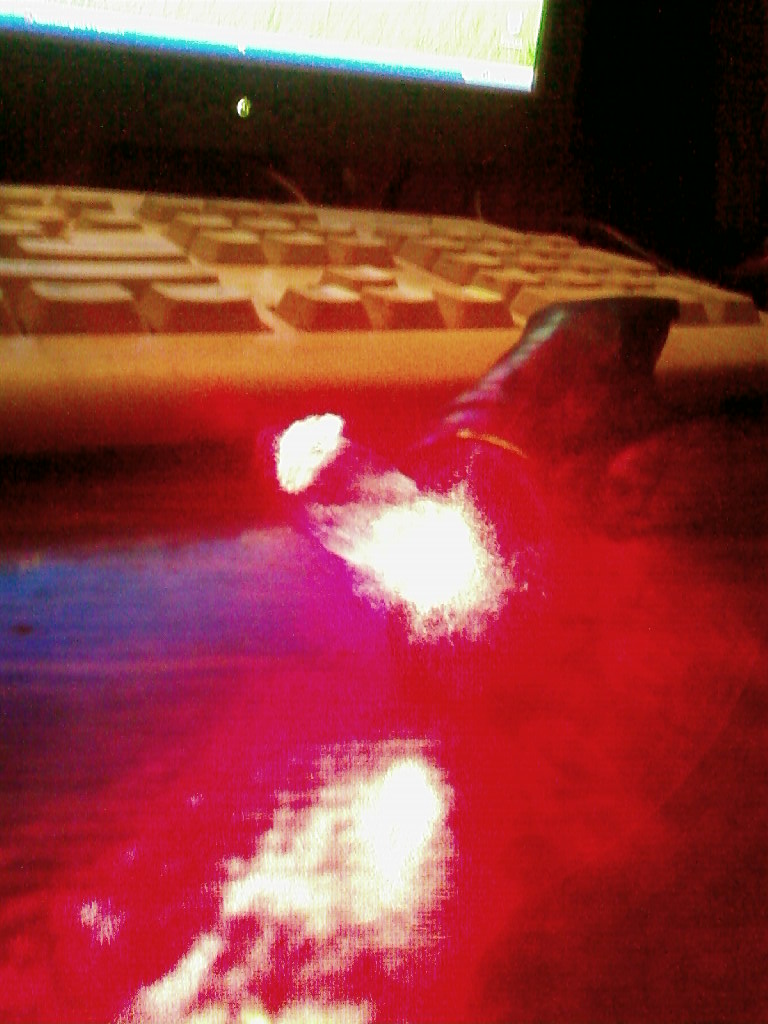

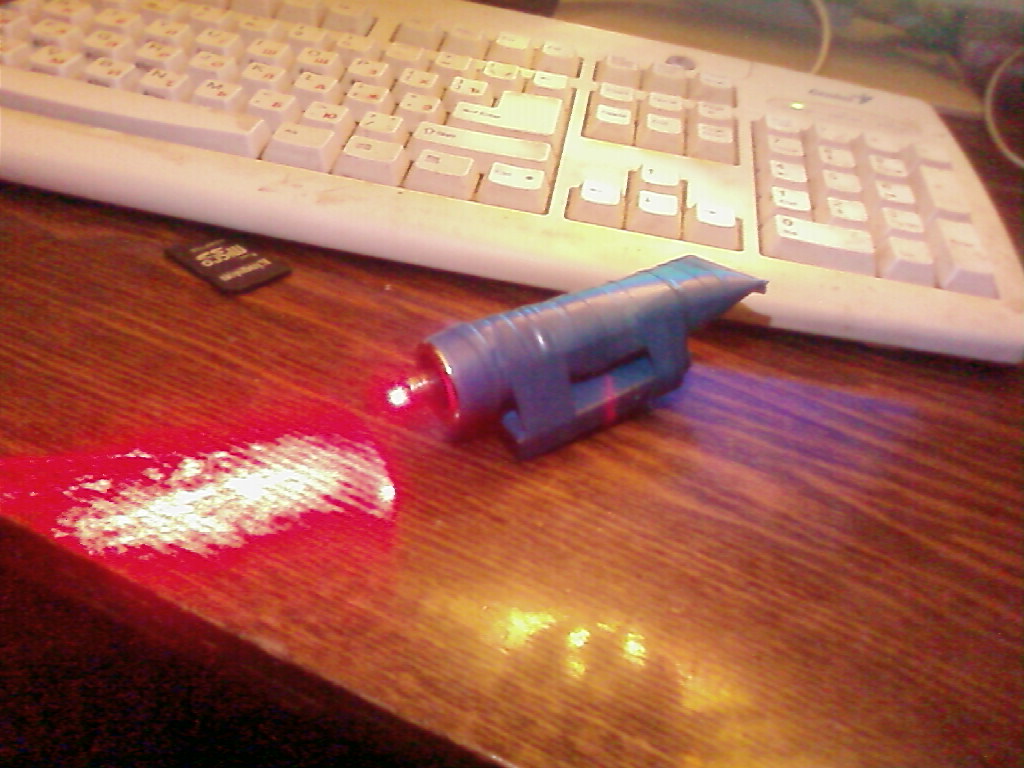

Какой то странный луч!
Все довольно легкое и компактное сам удивился
Кстати благодаря всему этому ЖЕЛЕЗНОМУ корпусу диод не греется только после минут 10 работы сам корпус становится теплым!

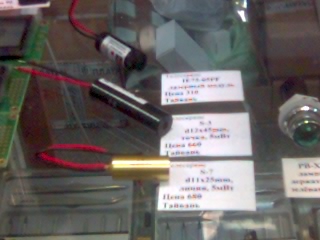

Еще в магазин сегодня зашел увидел Вот чО:
[attachment=0:1ho8ba8m]27-11-08_0225.jpg[/attachment:1ho8ba8m]
Вопрос они все на 5 мВт из них нужна только оптика или и ЛД будет нормально отжигать???
цена просто ужас!



это просто луч смерти какойто)))))))))))))))))))))))))))))))))))))



них...ра се, я аж испугался, епт !!!!

Сатана в аду и не мечтает о таком луче



У меня на одном диоде примерно такой же луч был, присмотрелся - выходное зеркало подбито...



Зачётно вышло! :ROFL:

Не видно цену.



Aleksandr
Там коллиматора вообще нет!
Щас побегу в магазин за ним!
Devix
Цена:
1 110р
2 440р
3 650р
дак чО ЛД каторый в них норм будет???

:ROFL: :ROFL:

Ты это на чО на мнкаешь???
Ему хана?


Ricks
Ты БЫЛ ПРАВ!!!!!
Только стекло не треснуло а заляпалось вот исправил (ватной палочкой аккуратно) щас выложу!



кароче!!!! если это ТО56, то бери нилочку для ногтей, или меский напильник, зажимай диод в тиски мелкие, задерши дыхание монут на 30 и попробуй спилить вых.окошко!!!!

У меня такая проблема была!!!!! Лазер - АЦЦКАЙ САТАНА!!!!!!



Ещо раз повторюсь
Ricks
Ты БЫЛ ПРАВ!!!!!
Только стекло не треснуло а заляпалось вот исправил (ватной палочкой аккуратно) щас выложу!
Stan
спс за совет!



Значит ТАК:
[attachment=2:grql03ns]26-11-08_2153.jpg[/attachment:grql03ns]
[attachment=1:grql03ns]27-11-08_1000.jpg[/attachment:grql03ns]
[attachment=0:grql03ns]27-11-08_1001.jpg[/attachment:grql03ns]

Кстати о последней фотке так как кнопка находится на аккуме то можно порожить ровно на кнопку не много надовить что б включился и он будет работать постоянно! 8)

Совет новичкам:
Если вы собрали драйвер, припаяли к нему лазерный диод и включили его не желательно если вы будете пытаться жечь сразу же без колиматора!
Это может привезти к таким последствиям как у меня на фотках!
Слава богу что, все обошлось и просто не много закоптилось стёклышко у ДЛ!
Могло быть и хуже (треснуть)!



Не бери тот золотистый, так как фокусного расстояния хватать не будет с родной линзой. Хотя с линзой от привода подойдет
Черный длинный довольно удобный, да и линзу от привода легко установить.



Devix
Биг спосибо! :good:
То есть па любому надо на ДЛ из ДВД рума менять да?



Конечно. Эти модули продаются для установки сигнализаций и диоды там слабенькие. Но заменить легко.
Выкручиваешь часть с линзой, отпаиваешь плату-драйвер от диода и выбиваешь диод из посадочного места. Берешь свой диод с УЖЕ ПРИПАЯННЫМИ проводами, просовываешь в отверстие модуля и вставляешь свой диод. Возможно, что придется аккуратно его туда вбить чем-нибудь не острым и тонким. Всё. Довольно неплохое охлаждение при этом.



Devix
Понятно! Щас пойду простую указку пока куплю и посмотрю чО получится фотки тоже выложу!



Люди подскажите если я поставлю 1 ом на эту конструкцию при полностью заряженном аккумулятоте от моторолы (3.6 В и судя по всему 860мА там по китайски написанно) охлаждение вроде нормальное головка похожа на латунь или латунно медный сплав ну кагда я его грел то он сразу весь нагревался равномерно вот!
Это будет не рискованно?



а что у тя за ЛД из какого ДВД?, что за скорость 8, 16, 18, 20, 22х??????

ИЗ FAQ :
бывает и 16х диод на 350мА работает, а бывает и 250мА не держит..
В общем кто как рискует, то и получает. В общем ориентировочно рекомендуемые токи токи:
16х - 250 мА
18х - 300 мА
20х - 400 мА
22х - 450 мА




у меня вобще походу 8х или 16х(этого я и сам не знаю) и ток 230ма, на резюке 2,6 ома!!!
И еще, я не советую рисковать, при 1 оме, на моей схеме ток будет примерно под 500ма, диоду точно пипец будет, так как низкоскоростной, сам понимаешь а для 22х это вобще нормальный ржим!!!!

меряй мультиметром через добавочное сопр. если предел на нем 200ма(я про мультиметр)



Stan
А если он писал макс на 16Х или это не показатель?



А вот нашол чО:
Оптический накопитель DVD-RW Nec ND-4551A (мой)
Краткое описание:
IDE ATAPI, Burst-PIO mode 4 / Ultra DMA 33, Буфер 2 Мб,
DVD +R: 16x, DVD-R: 16x, DVD +RW: 8x, DVD-RW: 6x, DVD+R9: 8x, DVD-R DL: 6x, DVD-RAM: 5x, CD-R: 48x, CD-RW: 32x.

Думаю он всетаки на 16Х



тоже самое что и у меня, слово в слово!!!!!!! Поздравляю с зажигалочкой!!!!!! не самая мощная, но живучая, сука, тфу-тфу-тфу!!!!
мой то56 такое перенес, даже спил окошечка!!!!!!

мой те совет, не жалей латуни на охлаждение и смело ставь резюк 2,5 ом, ток порядка
+\- 240ма, для него это что надо!!!! (уменя 2,6 ом ток230), да и еще больше мощности из него все равно не выжмешь, зато прослужит долго!!!!! ТОК РЕЗЮК ПРОВЕРЬ ОММЕТРОМ!!!! ибо я 3 ома купил, а он 2,6 оказался, и еще перед подключением ЛД проверь ток на каком убитом диоде или от лазерной указки, и пусть схема немного поработает, дабы стабилизироваться, 1 драйвер самый простой и самый нестабильный.
