Мой долгожданный фиолетовый с PHR-803Т

Вот наконец то дождался и собрал свой третий экземпляр, но уже фиолетовый.

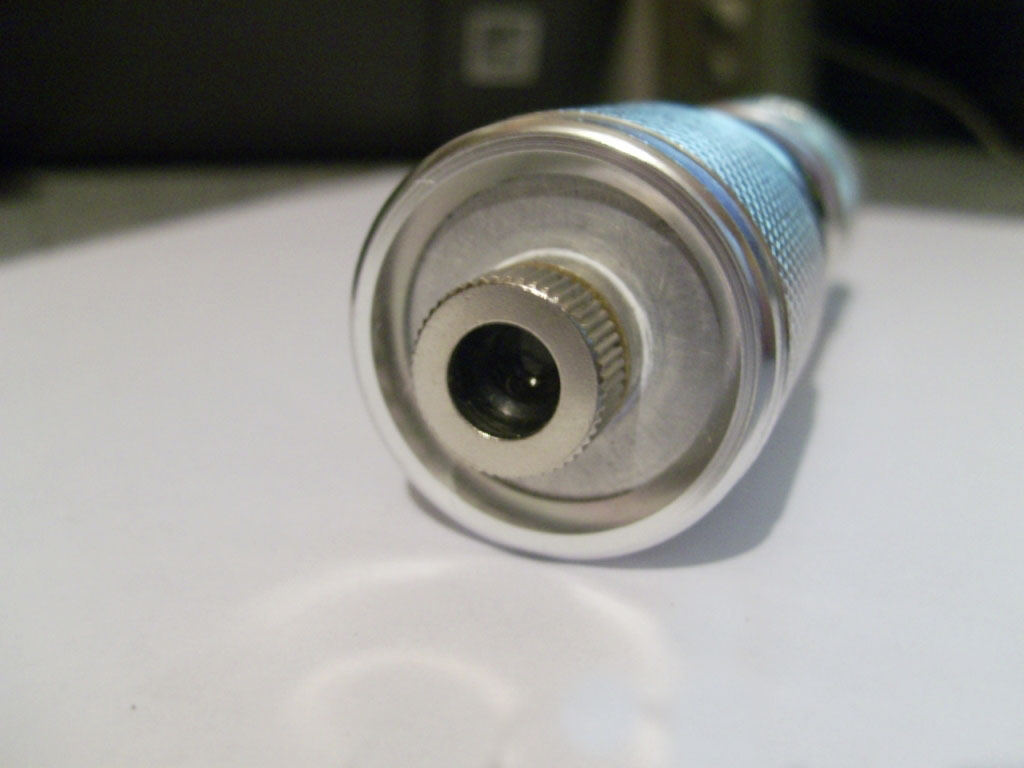

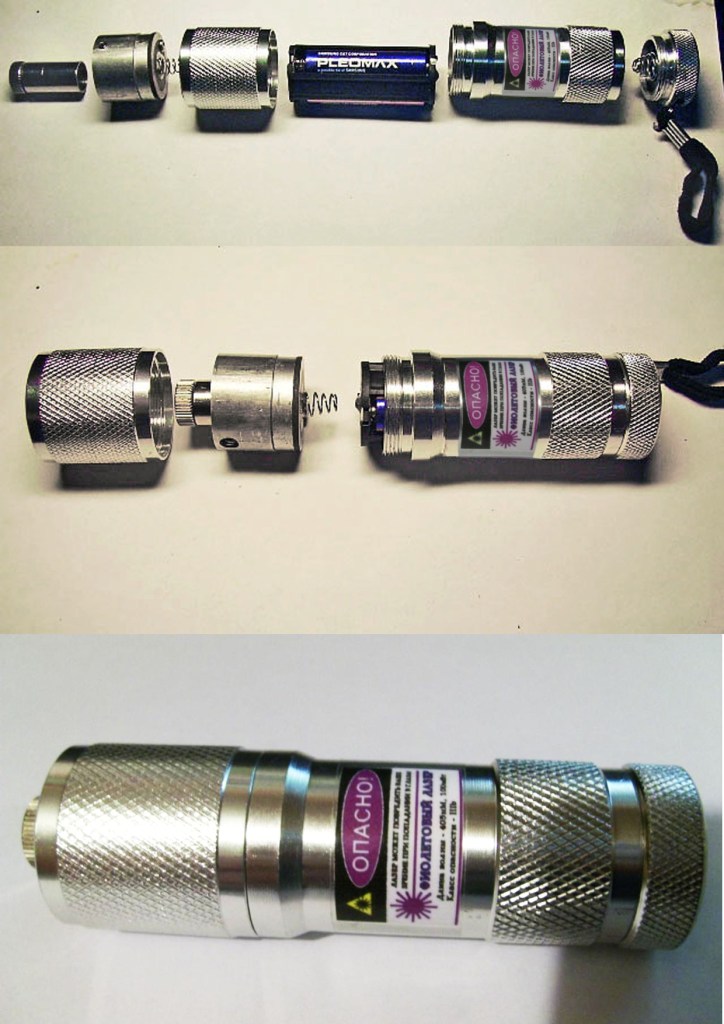

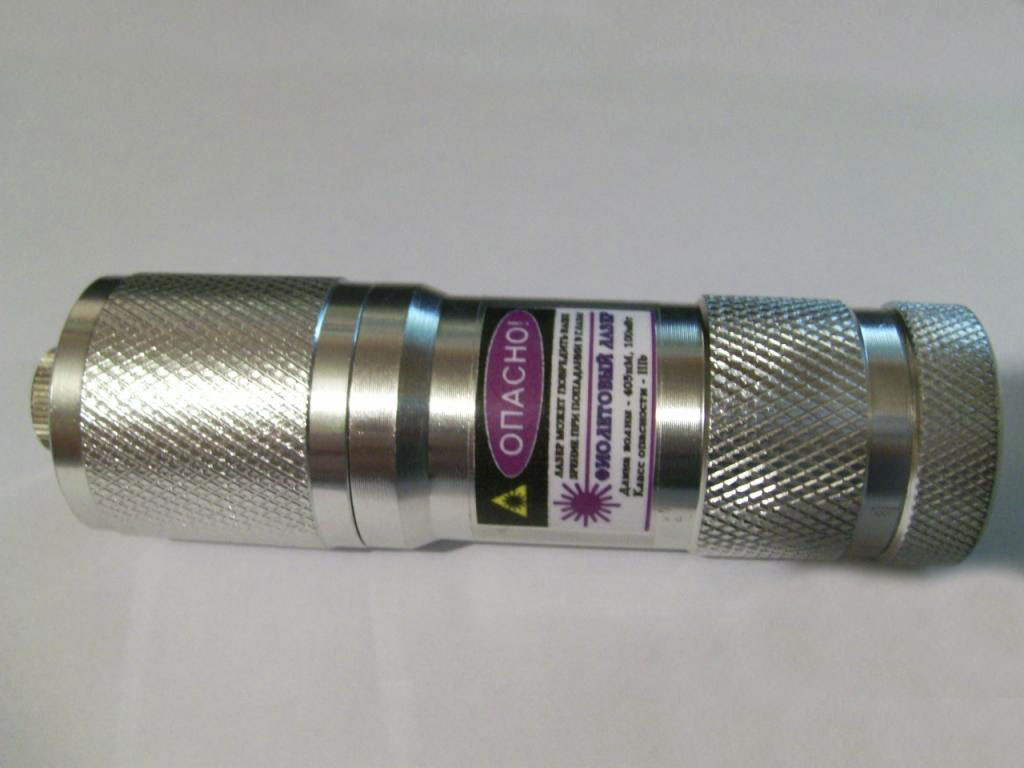

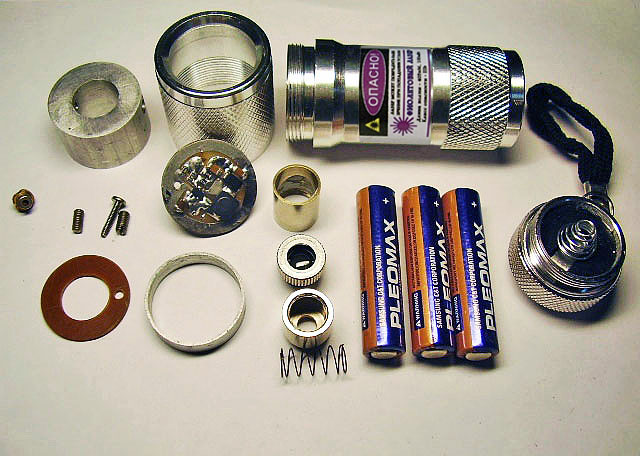

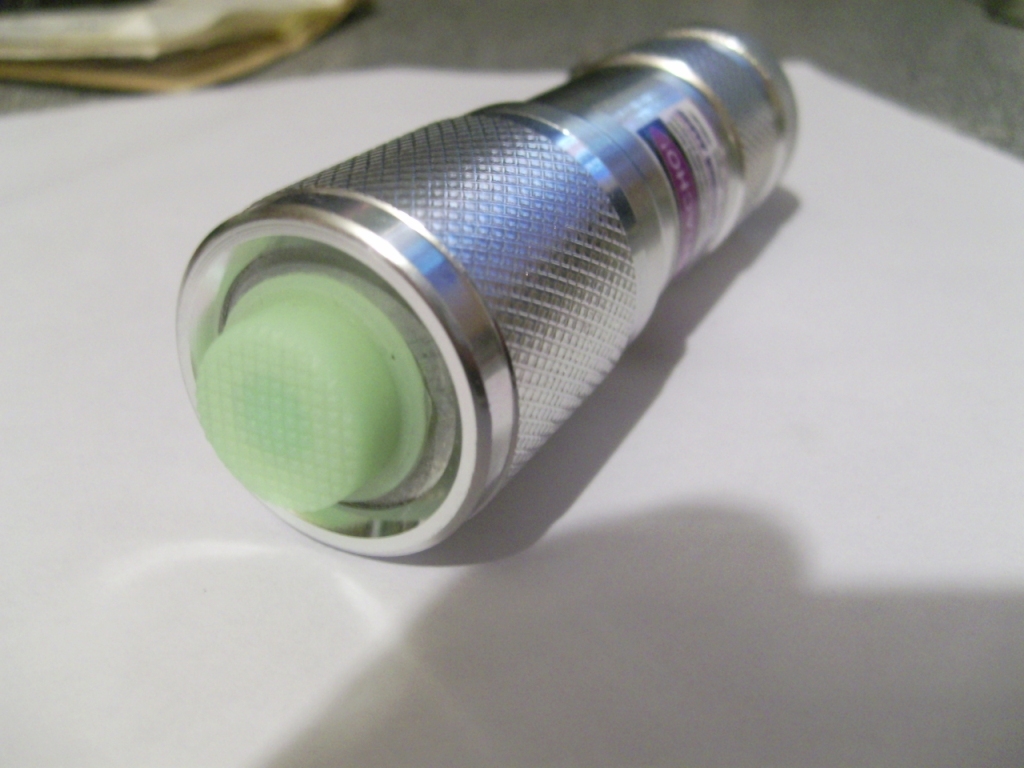

Лазерный диод взял с каретки PHR-803Т. Корпус-китайский фонарик. Купил на рынке в нерабочем состоянии за 10 грн. Коллиматор AIXIZ(вернее китайское подобие) . На коллиматоре за линзой удалил пластиковое кольцо с отверстием. Немного отпилил заднюю часть коллиматора, чтобы не упирался в плату и не выглядывал слишком много вперёд.
Радиатор из алюминиевой болванки длинной 1.5 см, диаметром 2.5 см. Между радиатором и коллиматором смазал термо-пастой.

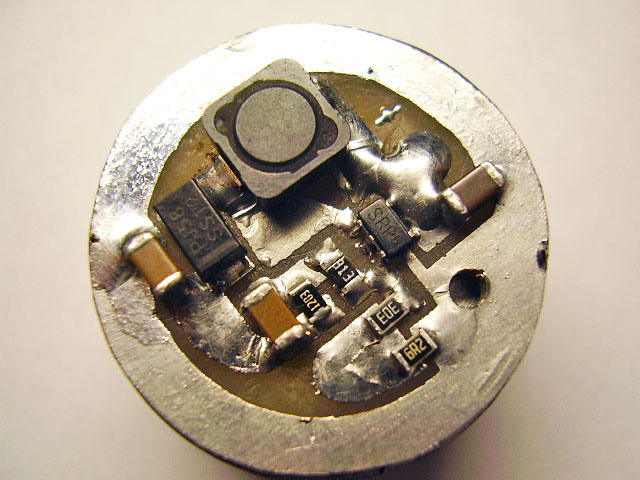

Драйвер питания собрал на LM27313. Номинал токоограничивающего резистора 4.7Ом. При этом падение на диоде составляет 5.3В. Ток на диоде 120 мА(расчёт по закону Ома) Плавный пуск присутствует.
Питание от трёх AAA аккумуляторов ёмкостью 850мА/ч.

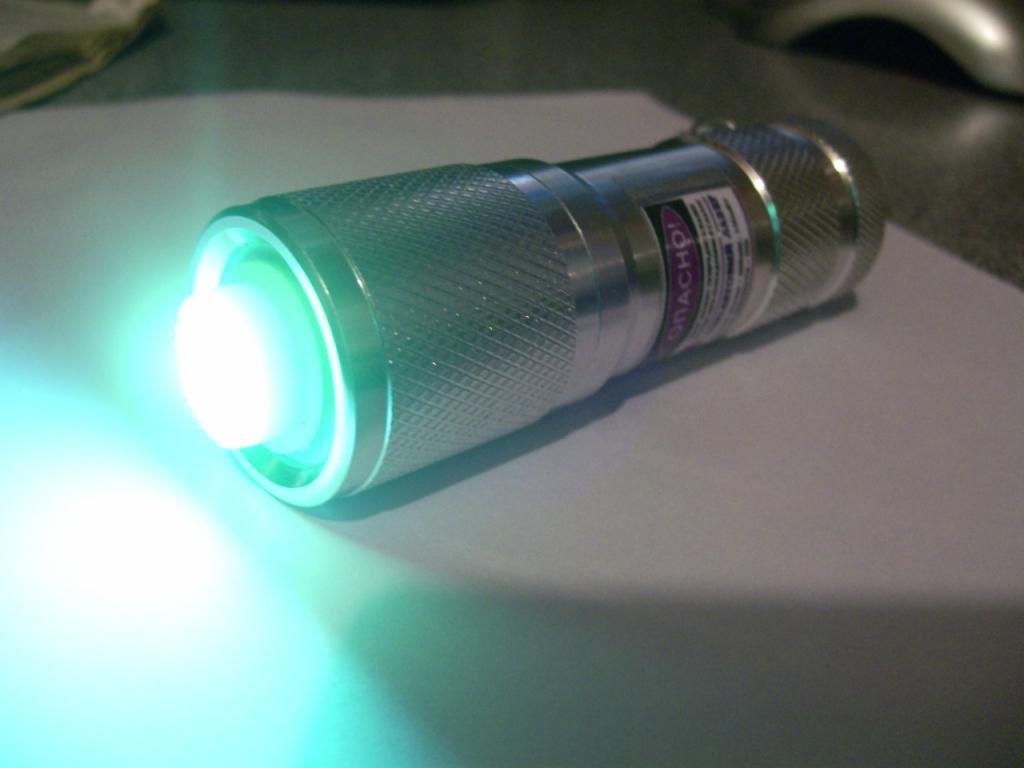

Когда направляю луч вверх на потолок при выключенном свете, то все белые предметы начинают светиться ярко белым цветом. Спички поджигает на расстоянии около 1 метра. На тело тоже действует. Белую бумагу немного жжёт. ну и т.д.
Вообщем смотрите фото и оценивайте :roll:

Вот он в работе: http://www.youtube.com/watch?v=ZpI0B4lFxuY



Re: Мой долгожданный фиолетовый с PHR-803

Не пойму почему при падении на диоде 5.25В ток= 80 мА?



Re: Мой долгожданный фиолетовый с PHR-803

а на фотке с драйвером резистор на 6.2 ома...

расхождение у него как раз меньше чем у красного, это оссобености человеческого зрения. вот сфокусируй в луч, потом посмотри через бинокль на точку, и она окажется гораздо меньше чем кажется...

потому что это такой диод
вот посмотри в таблицу измерений на форуме Новвi.тv, падение как раз таки соответствует току... померяй падение на токозадающем резисторе



Re: Мой долгожданный фиолетовый с PHR-803

да в схеме на 6.2Ом было(ставил для теста). Теперь стоит на 5.6Ом.



Re: Мой долгожданный фиолетовый с PHR-803

Значит это нормально?
На 6.2 Ом ток был около 80мА при напряжении падения 5В. А при 5.6Ом ток стал 80мА, напряжение поднялось до 5.25В.



Re: Мой долгожданный фиолетовый с PHR-803

а зачем такой слабый нужен то?



Re: Мой долгожданный фиолетовый с PHR-803

Свечу на соседний дом и с окна на землю и видно, что диаметр пятна велик. Примерно на расстоянии 100 метров пятно около 40см.
А на каком расстоянии он способен поджечь спичку?



Re: Мой долгожданный фиолетовый с PHR-803

Всмысле слабый?



Re: Мой долгожданный фиолетовый с PHR-803

ну если ток 80 mA там же мощность небольшая



Re: Мой долгожданный фиолетовый с PHR-803

\
Хотелось бы ток увеличить до 100мА. На выходных буду в отъезде, заниматься некогда. На следующей неделе буду пробовать. Если получится конечно. Уменьшаю номинал резистора и ток не возрастает, а только увеличивается напряжение на диоде.
Почему не получается увеличить ток?



Re: Мой долгожданный фиолетовый с PHR-803

да 80-100 разницы нету. он слабый. я и спрашиваю зачем он нужен?



Re: Мой долгожданный фиолетовый с PHR-803

Из-за цветовой оссобенности.



Re: Мой долгожданный фиолетовый с PHR-803

только что бы светить? не меня свечение не интерисует. интересует прожигающая способность



Re: Мой долгожданный фиолетовый с PHR-803

Быть такого не может. Как ток меряешь ? На импульсных драйверах ток можно измерить только по падению напряжения на токозадающем резисторе. Закон Ома I=U/R.



Re: Мой долгожданный фиолетовый с PHR-803

Ок! Буду снимать замеры и расчитывать по закону Ома



Re: Мой долгожданный фиолетовый с PHR-803

яркий пример позера...

beliy1008, нахрена такой мультипостинг? есть же кнопка " править"...
мой фиолет поджигал спичку на 4 метрах с акриловой линзой. фокусируется он нормально...

ну так покрути фокусировочное колечко, в чём проблема?

как ток меряешь?

про закон Ома не слыхал?



Re: Мой долгожданный фиолетовый с PHR-803

а что это значит?



Вообщем на точку нужно смотреть с бинокля. Пока нет в наличии.



вот проведи для себя эксперемент, сфокусируй в луч дома, подойди к точке, и увидешь что она на самом меньше чем кажется, потом посмотри в сторону лазера, и увидешь что луч кажется жирным возле указки...
