Мой второй, 780 nm

Тема в разделе 'Среднестатистические лазеры', создана пользователем Sky), 7 май 2010.

  1. Sky)

    Sky) Поделил на ноль

    Второй девайс, собранный из оставшегося ИК лд, фонарика, и простейшего драйвера (в чид-е нету деталей для нормального драйвера :( )
    Оптика - снова кетай. Будут деньги - есс-но закажу аискиз, но пока так.
    170-190мА, ~130mW. Если правильно посчитал.

    [attachment=3:bwoq2n7u]DSC00055 (1).jpg[/attachment:bwoq2n7u]

    Немного эпоксидки еще осталось (чуть правее от центра), сточу напильником потом. Общего качества не портит, просто недоделка.

    [attachment=2:bwoq2n7u]DSC00056 (1).jpg[/attachment:bwoq2n7u]

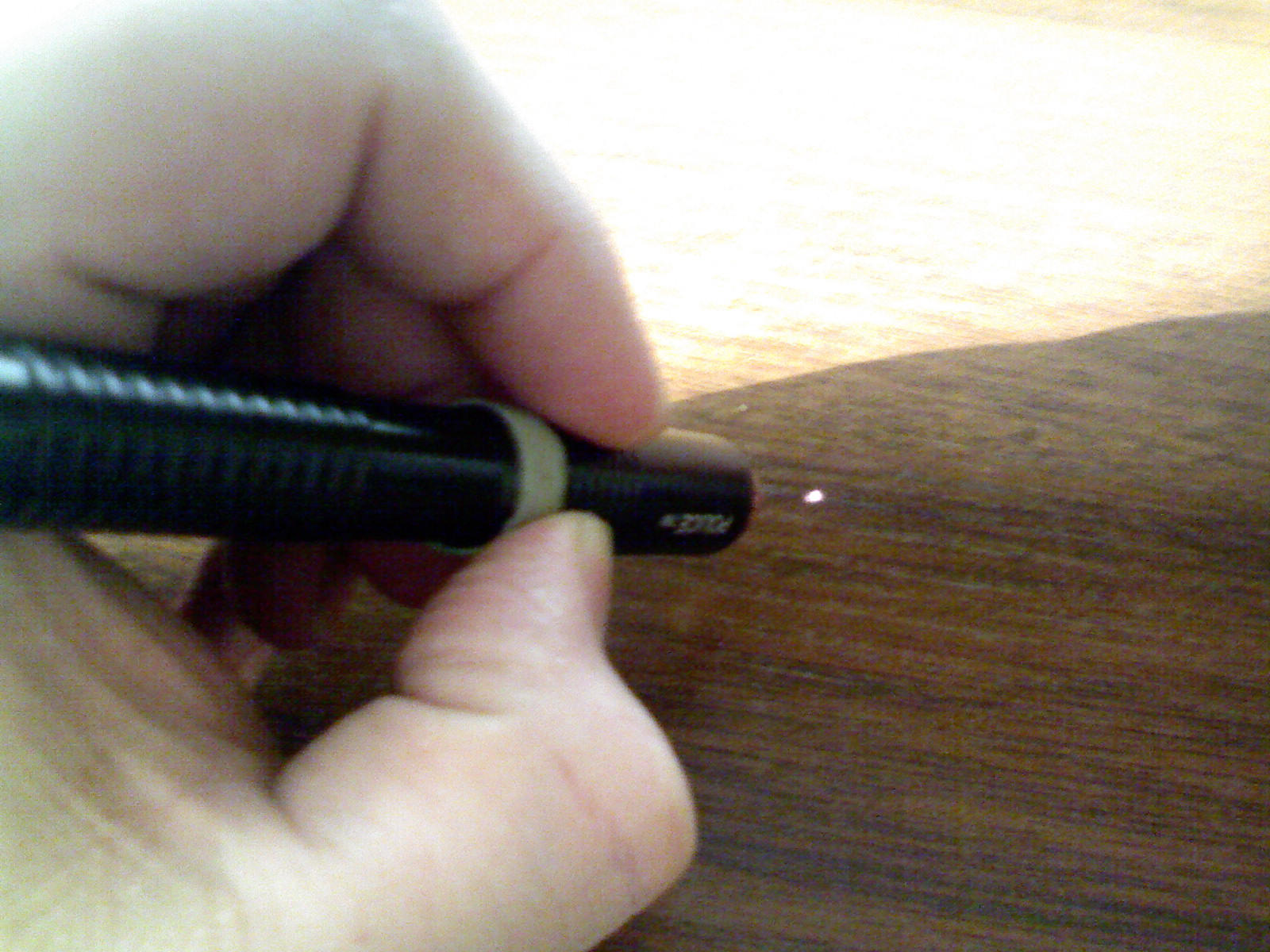

    Вот так светит. Батарейки сели уже, спички жжет на сантиметров 30, за 1 секунду.
    [attachment=1:bwoq2n7u]DSC00057 (1).jpg[/attachment:bwoq2n7u]

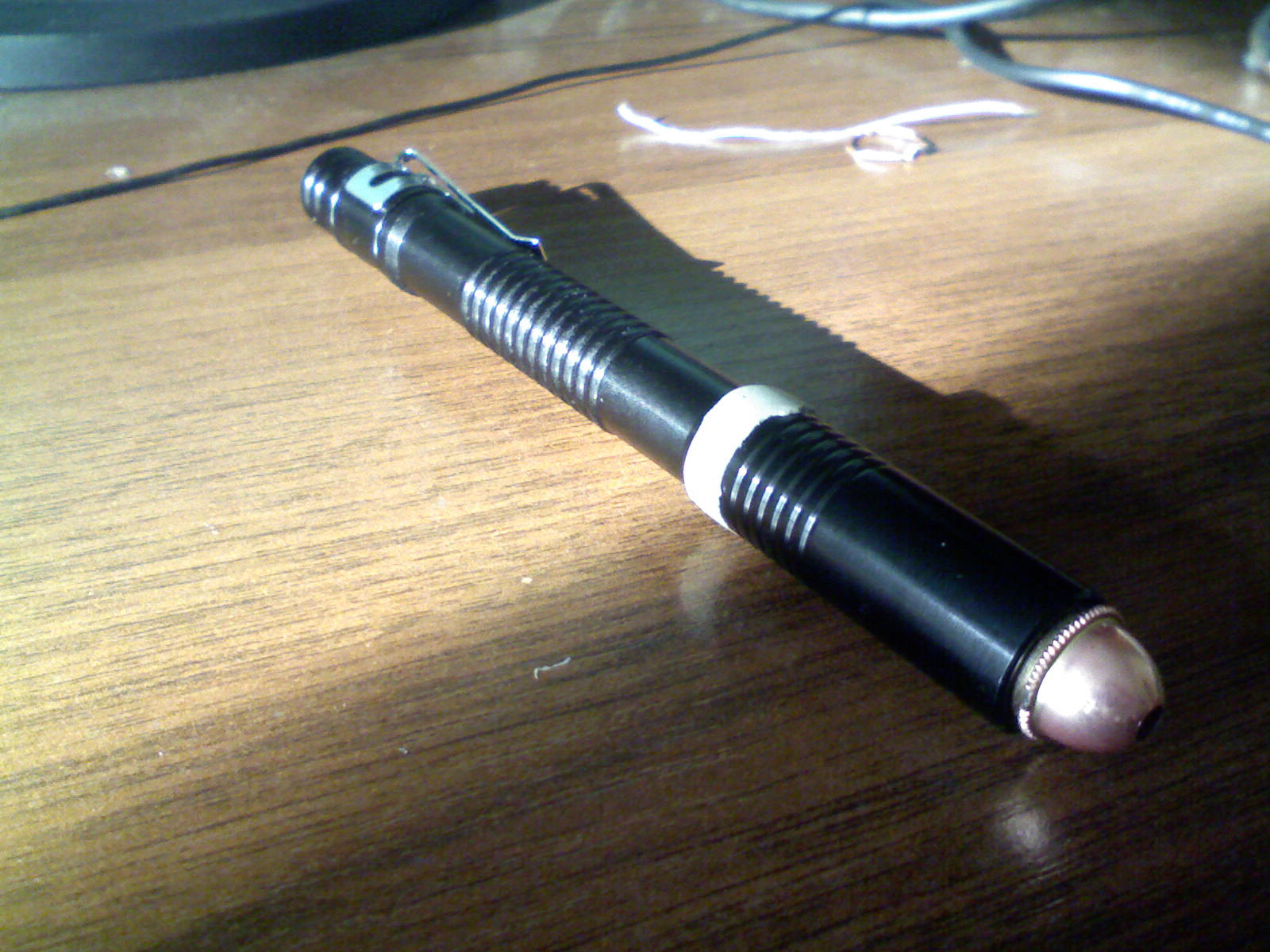

    Еще фото.

    [attachment=0:bwoq2n7u]DSC00059 (1).jpg[/attachment:bwoq2n7u]

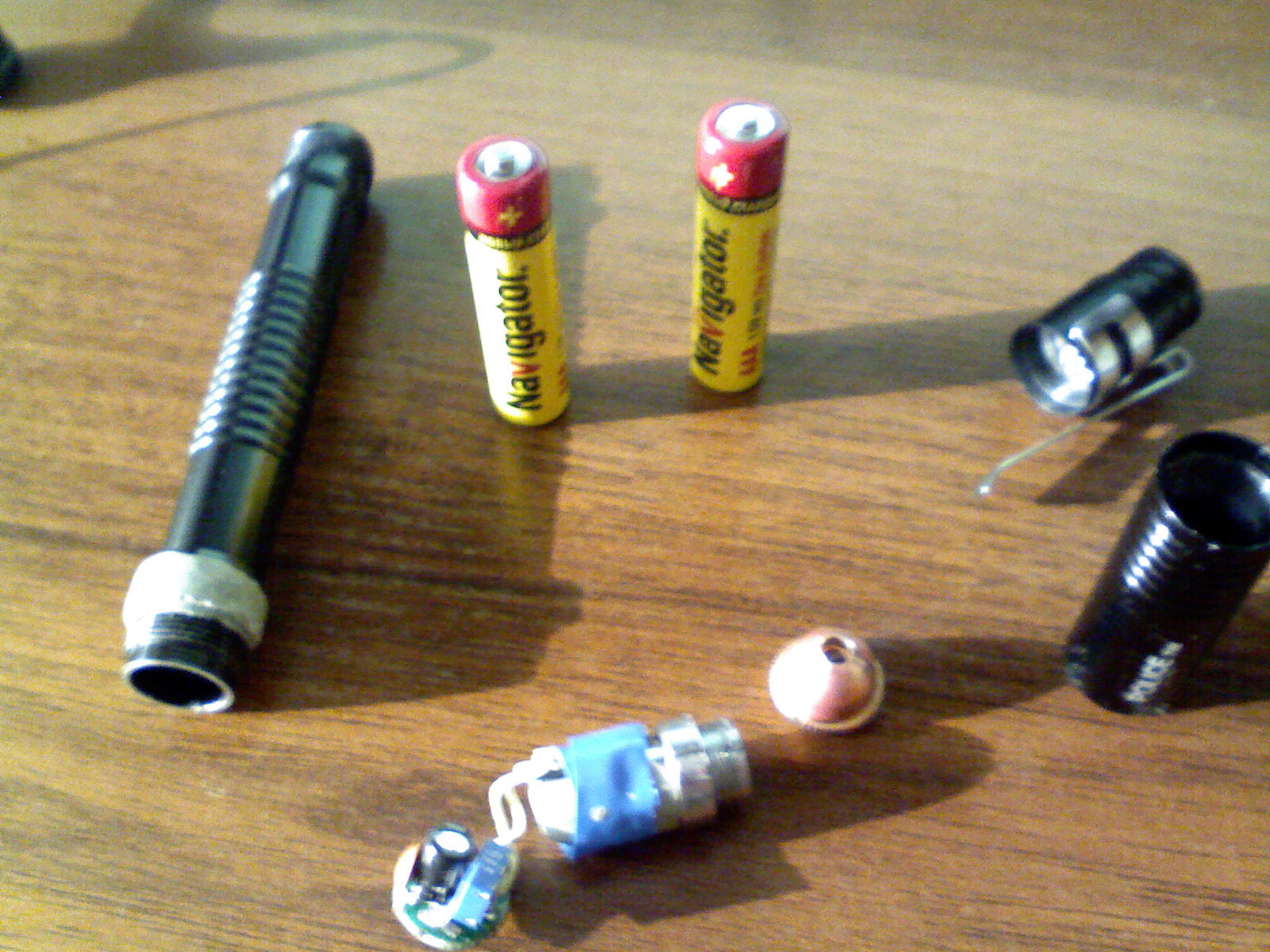

    Внутренности. :oops:


    Вложения:

    Sky), 7 май 2010
    #1
  2. B.E.S.

    B.E.S. Модератор Staff Member

    норм,но драйвер естественно под замену :)

    B.E.S., 7 май 2010
    #2
  3. Sky)

    Sky) Поделил на ноль

    B.E.S.
    это да. Вот поеду за новыми дивидюками, заодно и детальки прикуплю на рынке.

    Про лазер: давно хотел в таком корпусе, удобный. Да еще и с прицепкой, на карман повесить можно.

    Sky), 7 май 2010
    #3
  4. suslox

    suslox Пушистикс Staff Member

    150 мвт там не будет...знакомый давно промерял ик лд из приводов

    suslox, 7 май 2010
    #4
  5. Sky)

    Sky) Поделил на ноль

    suslox
    Ну я ж говорю, что хз, правильно ли посчитал.. А сколько должно быть? Напряжение 3.5 в, падение - 19 в, ток ~180 мА.

    Sky), 7 май 2010
    #5
  6. Мартин

    Мартин Пользователь

    откуда диод выдран? и фокус куда?

    мой ик (оптика двустволка, фокус в точку, ток расчетный 150 мА) спички хорошо только с наметкой (черный маркер) поджигает... дальше ток боюсь повышать, привод вроде двд х16 был...

    Мартин, 7 май 2010
    #6
  7. Sky)

    Sky) Поделил на ноль

    Мартин, диод из 16х дивидишнека. Жег наибольшим фокусом.. На 170-80 мА гонял весь день, полет нормальный. Кроме севших батареек.
    Спички прям так жжет.. Оптика китайская. Фокус, в точку, разумеется. Половину спичек в квартире пережег

    Sky), 7 май 2010
    #7
  8. suslox

    suslox Пушистикс Staff Member

    по измерениям чела при токах порядка 200ма на выходе не более 130мвт

    suslox, 7 май 2010
    #8
  9. Sky)

    Sky) Поделил на ноль

    suslox
    Где то на этом форуме нашел формулу, рассчитал, получилось так.. хз, пока не буду изменять в первом посте

    Sky), 7 май 2010
    #9
  10. Ainar

    Ainar Пользователь

    при напруге 3.5 * 180 = 630. При очень усреднённому КПД ИК, который 20-30% если возьмём между (25%) получаем ваши 150мВт. Точнее 157.5 Но считать надо не по напруге питания, а по той, что падает на ЛД. то есть Vлд.
    Для ИК это значение идёт 1.9-2.2В
    2.2*180 = 396; 396*0.25 = примерно 100мВт. Как раз примерно то, о чём говорил вам suslox. Я где-то на форуме видел, что у ИК КПД выше чем у красных, посему значение может быть выше. Но опять-таки, в пределах 130. Вобщем так, если я верно понял где ошибка.

    Ainar, 8 май 2010
    #10
  11. Мартин

    Мартин Пользователь

    Такой ток не опасен для них? :confused: Для них вроде хана уже при 130-150 мА.

    Мартин, 8 май 2010
    #11
  12. chem_kot

    chem_kot Модератор Staff Member

    Есть экземпляры, которые и 290 держат...

    chem_kot, 8 май 2010
    #12
  13. suslox

    suslox Пушистикс Staff Member

    :) у меня на 200ма отлично работает)

    suslox, 8 май 2010
    #13
  14. Sky)

    Sky) Поделил на ноль

    170-210 держит ,и нормально.. Сегодня аккумы купил, теперь не будут садиться за полчаса выжигания спичек. наверно

    Sky), 8 май 2010
    #14
