Мой второй лазер(Красный, 16х, 250мА)

Тема в разделе 'Среднестатистические лазеры', создана пользователем chem_kot, 30 апр 2010.

  1. chem_kot

    chem_kot Модератор Staff Member

    Вот представляю на всеобщее обозрение свой новый красный лазер.

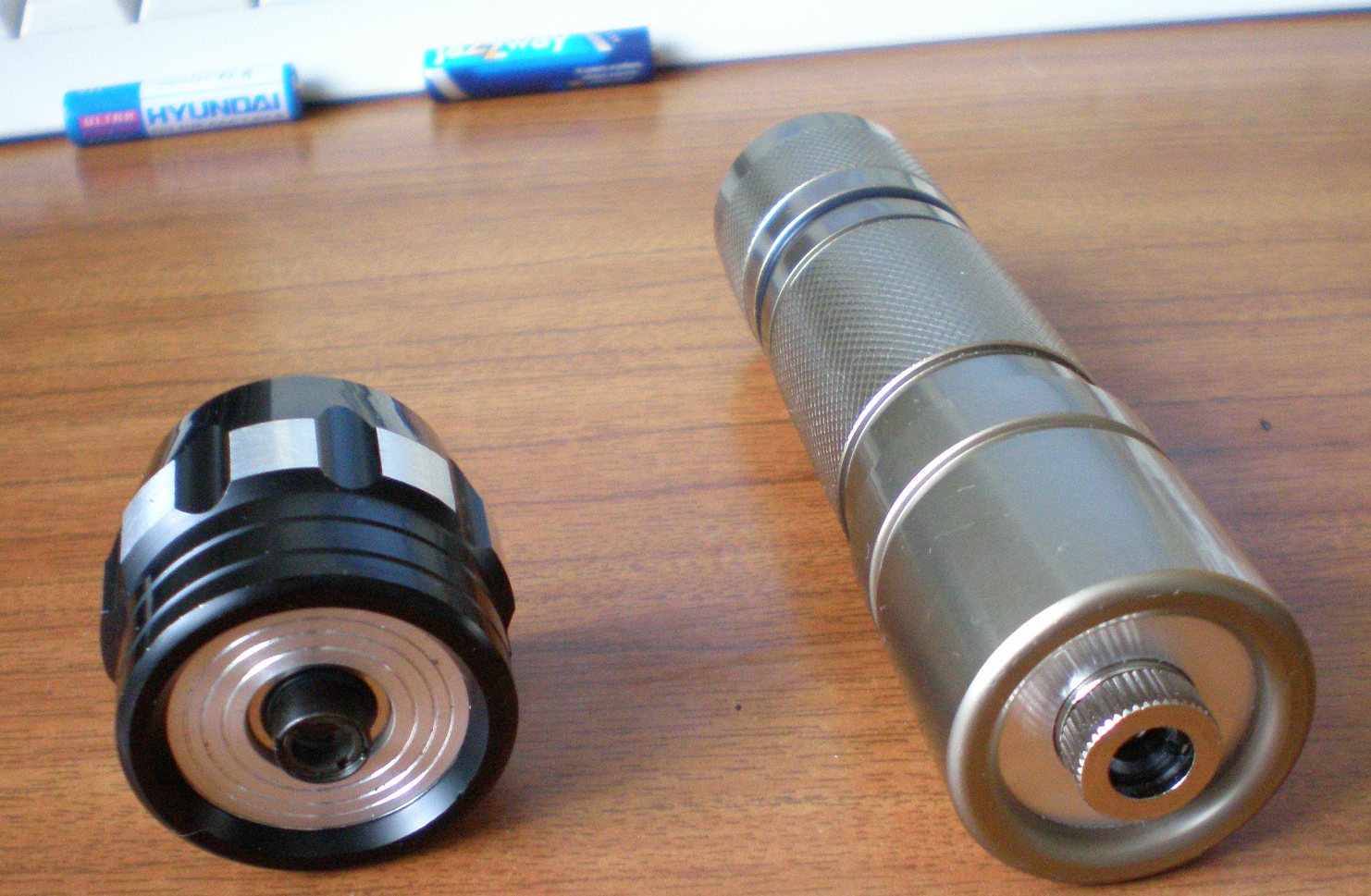

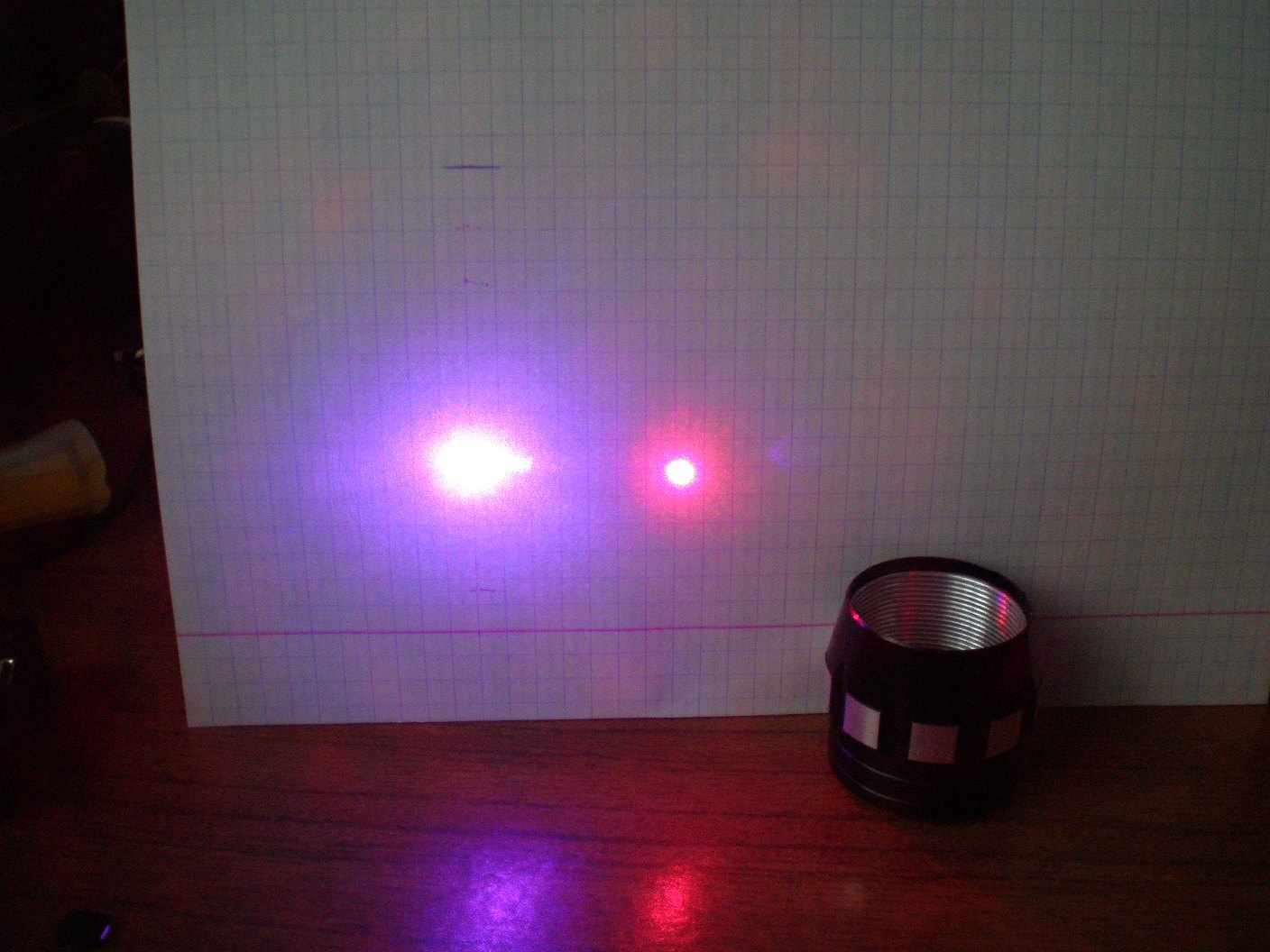

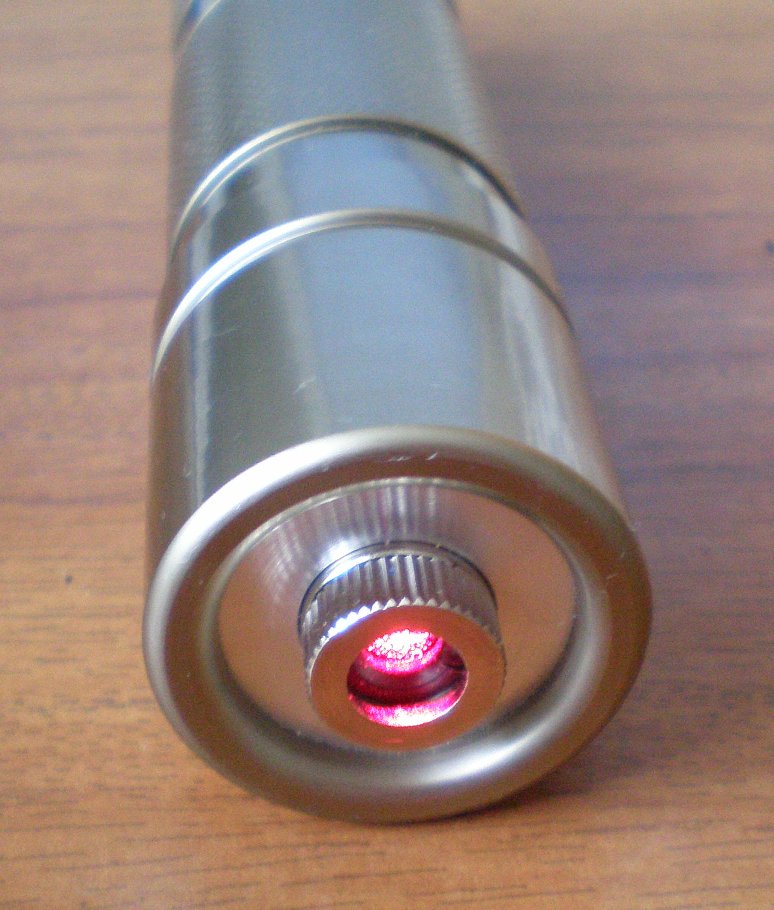

    ЛД из лыж 16х, с наклеенным снаружи стеклышком. Оптика aixiz акрил, радиатор, выточенный токарем, корпус от фонарика Digger, купленного за 133 руб. Питание 2 Ni-MH аккума, драйвер теперь (UPD 1.05.2010) на lm2621. Рекорд спичкозажигания - 2.5 спичкометра.


    Вложения:

    • Фото1.JPG
      Размер файла:
      255,5 КБ
      Просмотров:
      2.471
    • Фото2.JPG
      Размер файла:
      128,3 КБ
      Просмотров:
      2.497
    • Фото3.JPG
      Размер файла:
      261 КБ
      Просмотров:
      2.461
    • Фото4.JPG
      Размер файла:
      162 КБ
      Просмотров:
      2.451
    • потроха1.JPG
      Размер файла:
      307,4 КБ
      Просмотров:
      2.330
    • потроха2.JPG
      Размер файла:
      67,5 КБ
      Просмотров:
      2.373
    pulsar_78, Denis11, Vanek и ещё 1-му нравится это.
  2. Ainar

    Ainar Пользователь

    Прикольно!

    А можно узнать из какого металла радиатор и насколько сильно греется в процессе работы?

  3. suslox

    suslox Пушистикс Staff Member

    однозначно молодец и респект!серьезно, качественно, строго ( я это люблю) :) работай над драйвером и будет шоколад

  4. chem_kot

    chem_kot Модератор Staff Member

    Радиатор - алюминий, греется очень слабо :)

  5. Ainar

    Ainar Пользователь

    Круто...) Здоровский лазер, плюсик )

  6. B.E.S.

    B.E.S. Модератор Staff Member

    Красота :) не знаю,чем то зацепило))на бошке черного фонарика получается классный контраст)

  7. chem_kot

    chem_kot Модератор Staff Member

    Спасибо за комменты))

  8. Fonarik

    Fonarik Пользователь

    молодец, хорошая конструкция. мне нравится когда радиатор не торчит из корпуса. это добавляет " фабричности" устройству... + ...

  9. Кузнецов Борис

    Кузнецов Борис Пользователь

    Я скоро так же сделаю :)

  10. chem_kot

    chem_kot Модератор Staff Member

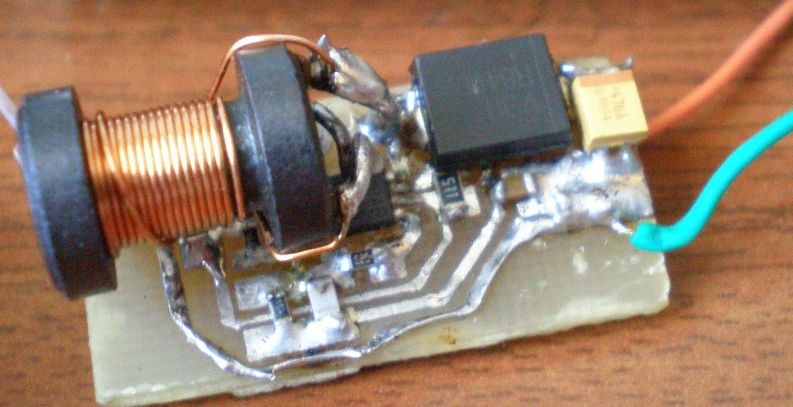

    UPD: Заменил только что драйвер на lm2621, напруга на диоде 2.9 в, ток 250мА
    Фото внутренностей выкладывать?

  11. Кузнецов Борис

    Кузнецов Борис Пользователь

    А какой диаметр радиатора?

  12. Кузнецов Борис

    Кузнецов Борис Пользователь

    Фото выкладывай конечно! Интересно же :)

  13. chem_kot

    chem_kot Модератор Staff Member

    Диаметр радиатора - 26мм основная часть и на конце 28мм. Радиатор делался токарем под заказ, токарь подгонял его с бОльшей точность под конкретную бошку от фонарика и модуль аиксиз(для него отверстие диаметром 11.5мм, расточенное до вставки аиксиза с небольшим усилием, на конце этого отверстия сделанна втулка, чтобы вставлять туда модуль резьбой, и снаружи привинчивать часть с резьбой, отпиленную от колпачка, идущего в комплекте с модулем.

    Фото выложил в первый пост

  14. Dimok

    Dimok Новичок

    можешь скинуть схему драйвера!!!??буду благодарен)

  15. chem_kot

    chem_kot Модератор Staff Member

  16. NymVetamin

    NymVetamin Пользователь

    Классно сделал. Респект! Сейчас пытаюсь сделать что-то подобное.
    chem_kot, у тебя случайно не осталось печатки от драйвера? Буду благодарен

  17. chem_kot

    chem_kot Модератор Staff Member

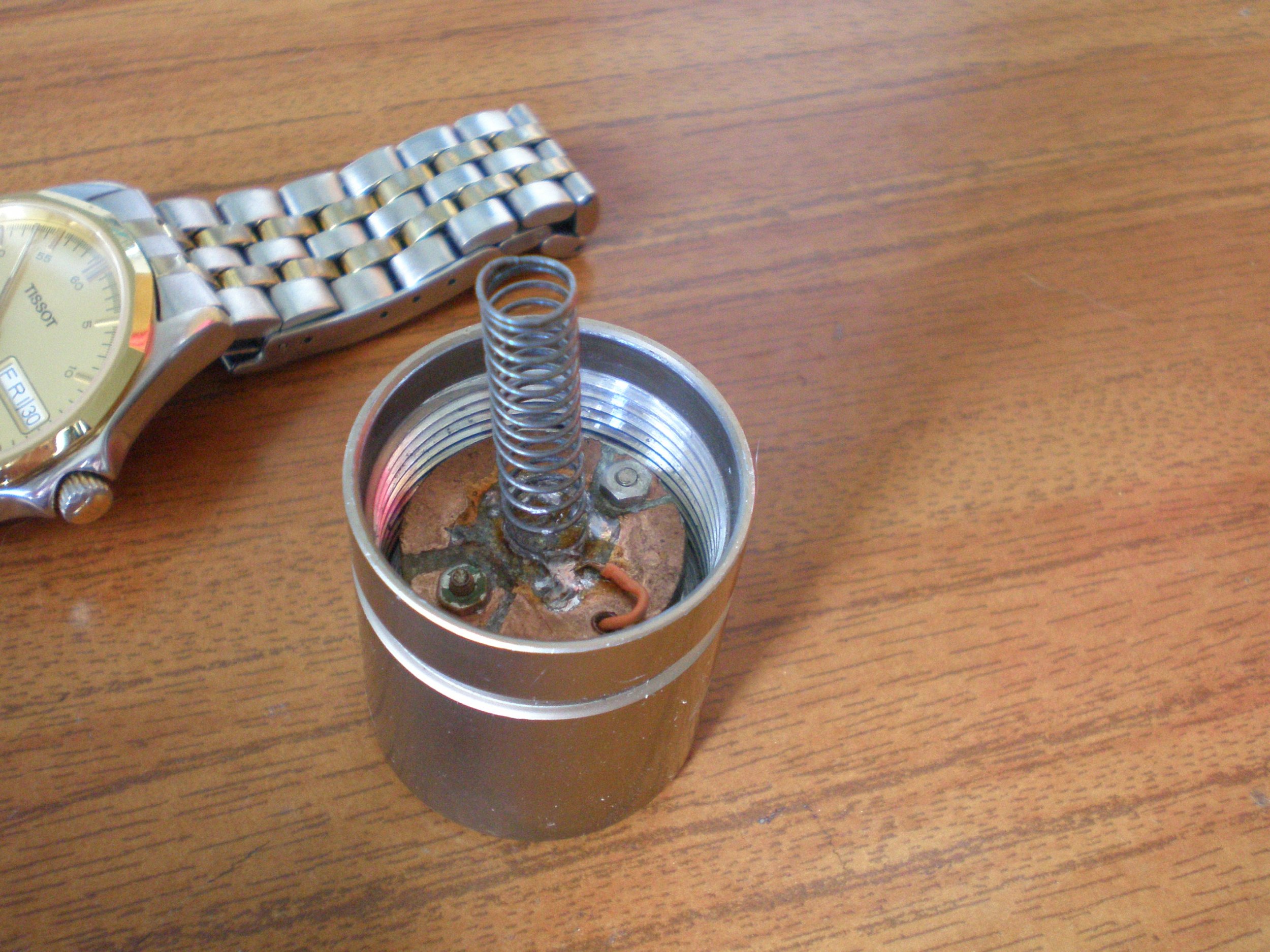

    Хм...печатка... то была моя вторая или третья печатка за всю жизнь (хе-хе), большая, как топор, и девайс давно переделан, новая печатка "круглая", могу поискать
    Есть еще мелкая печатка под 0603 компоненты


    Вложения:

    • P8042348.JPG
      Размер файла:
      778,6 КБ
      Просмотров:
      612
  18. NymVetamin

    NymVetamin Пользователь

    А готового драйвера сразу нет?:rolleyes:
