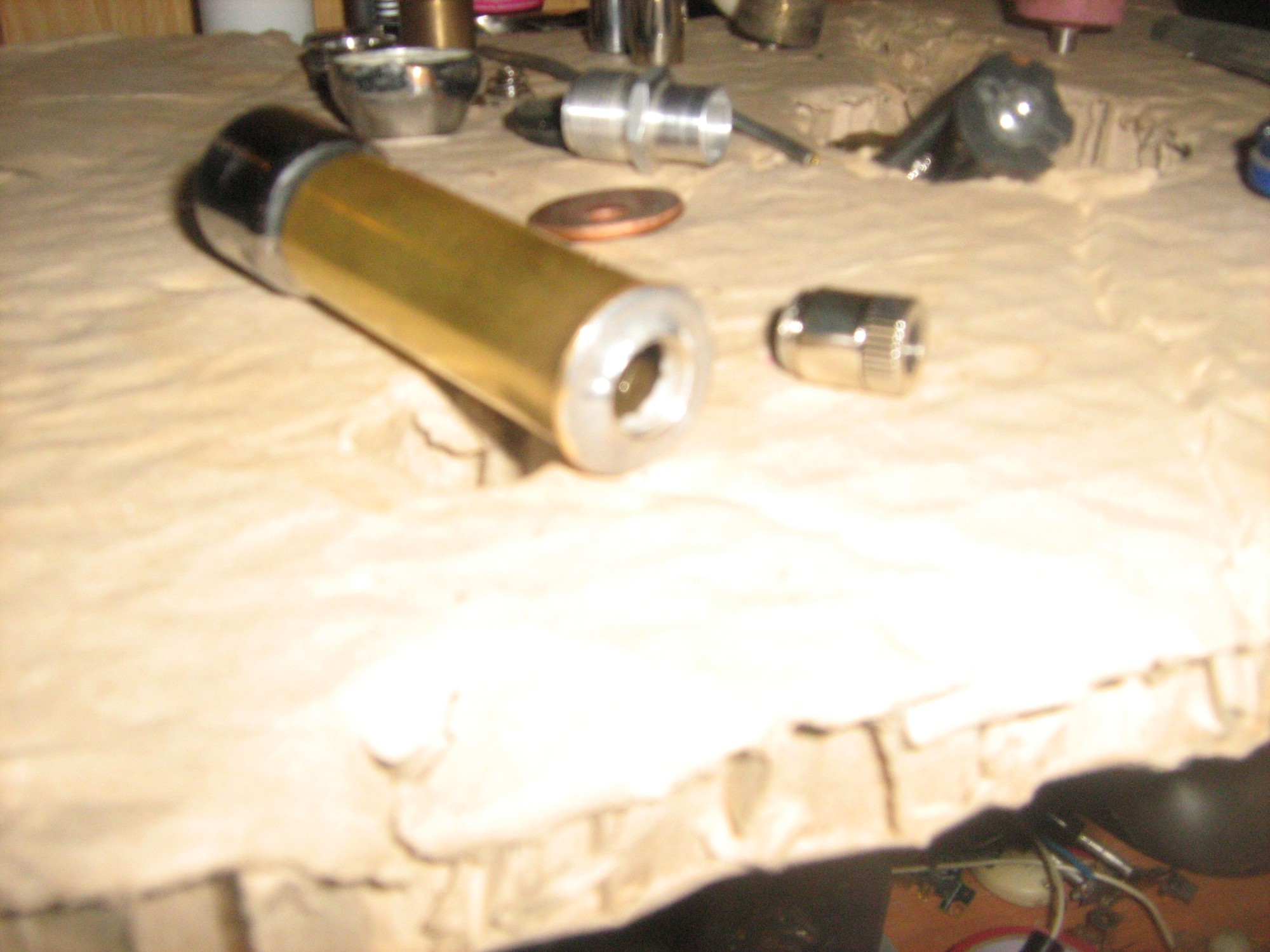

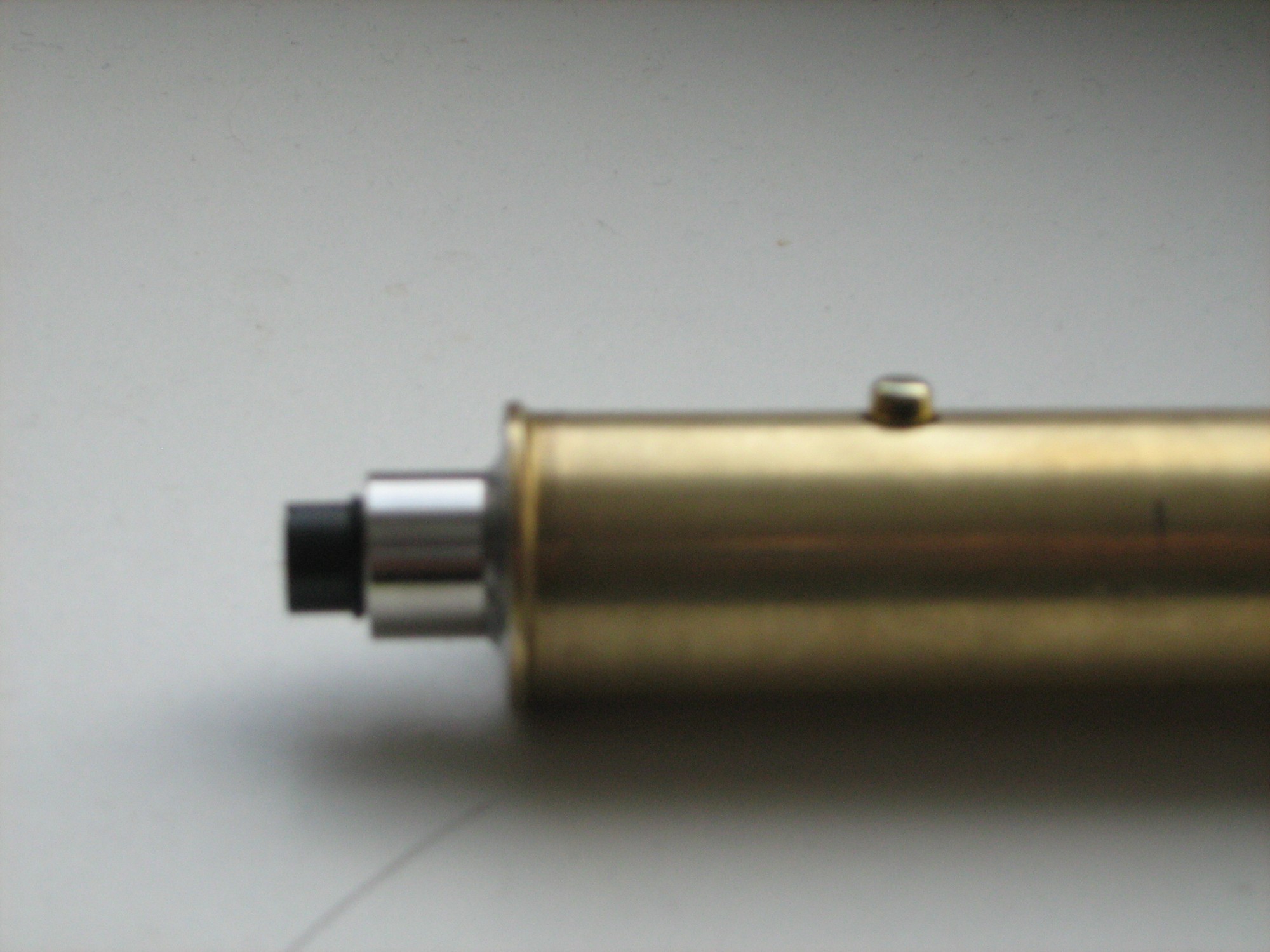

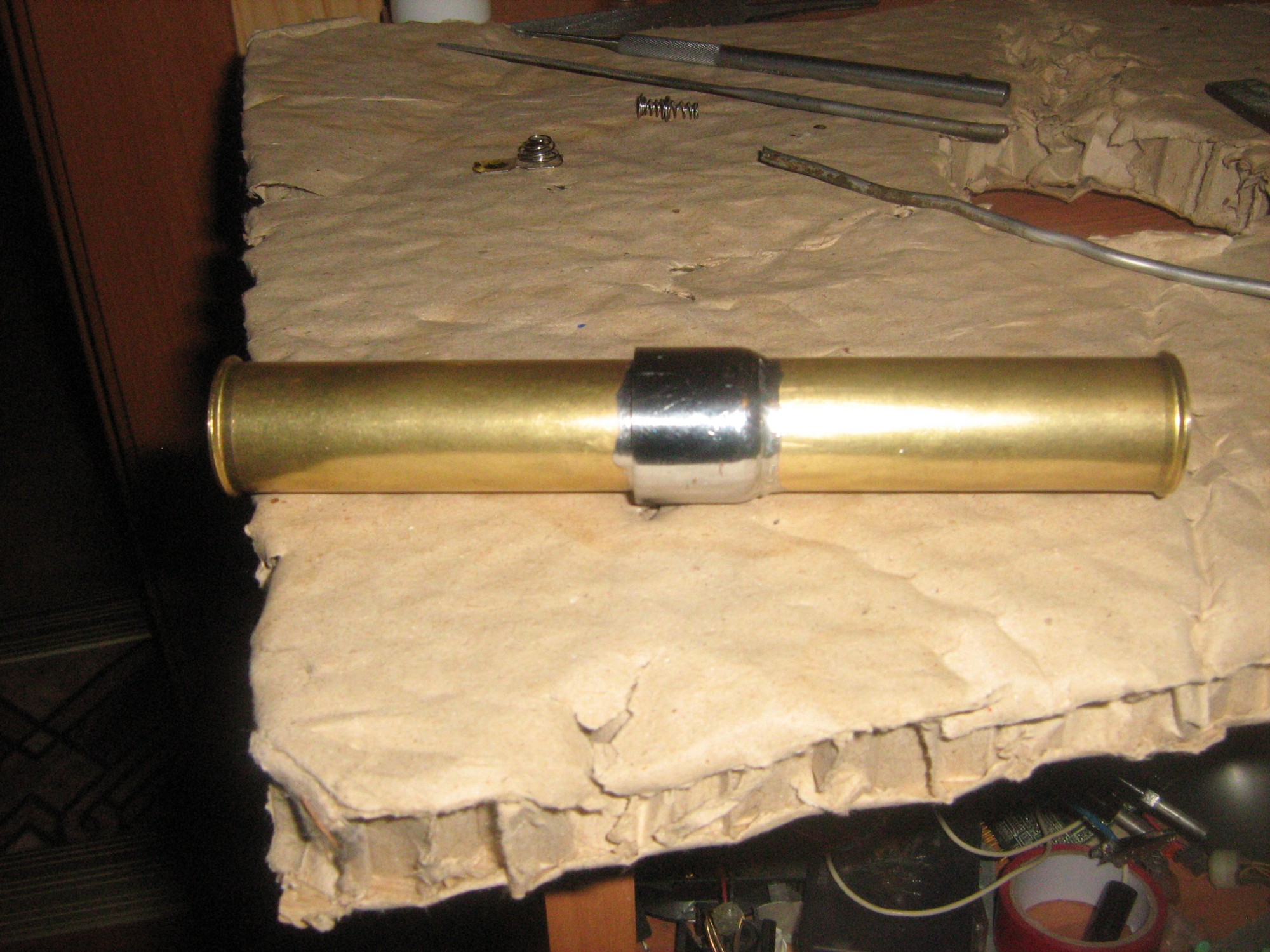

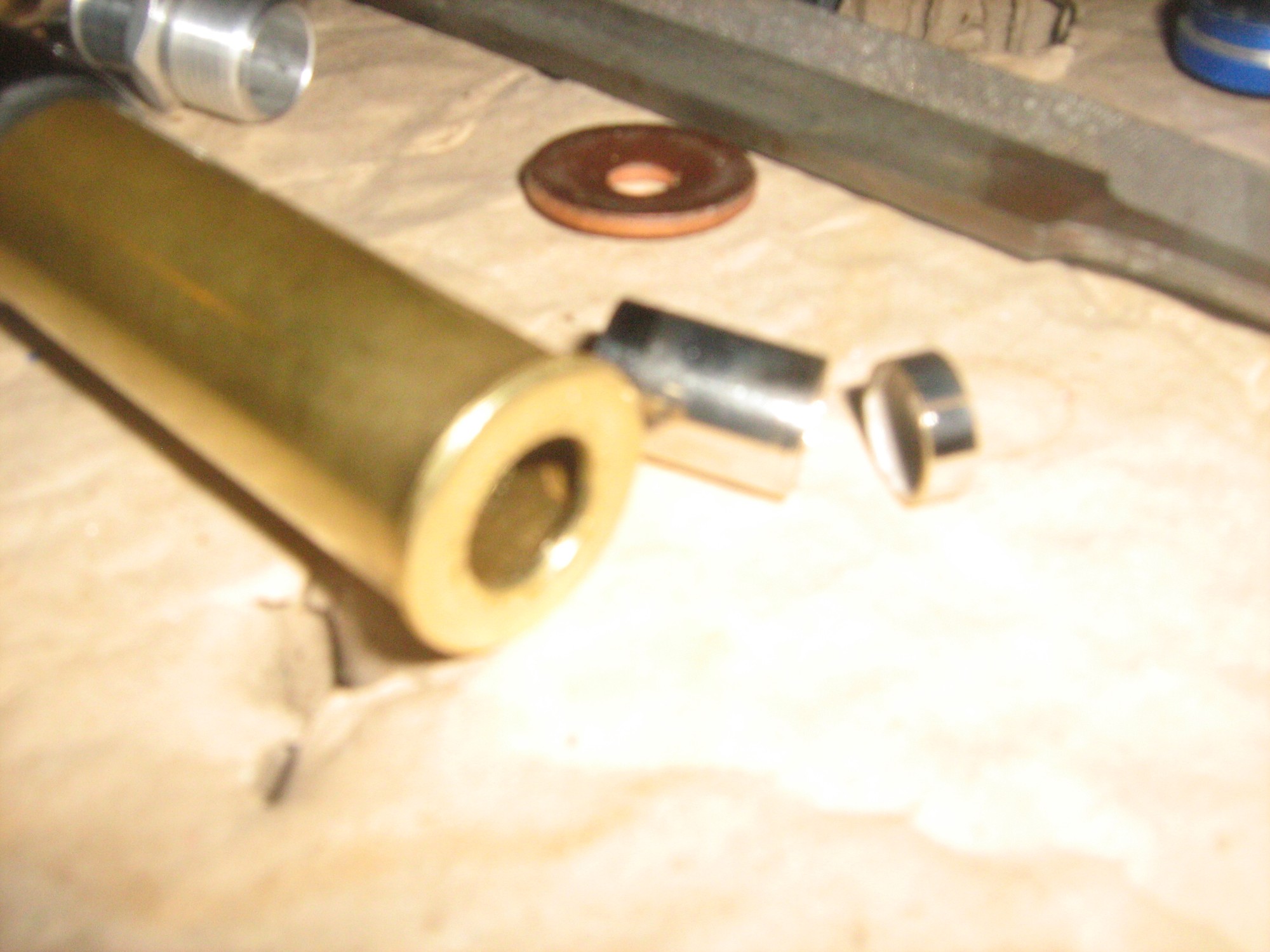

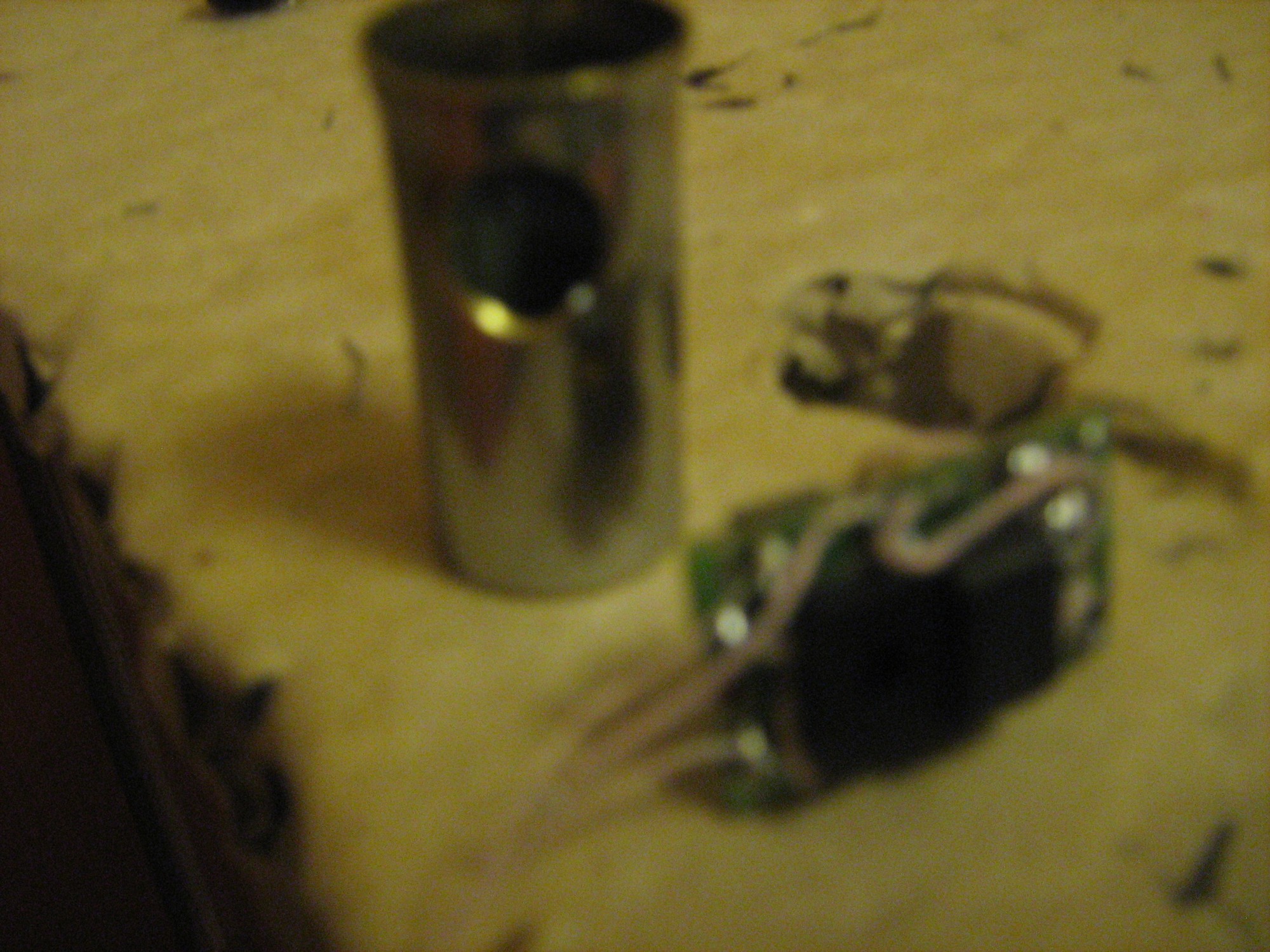

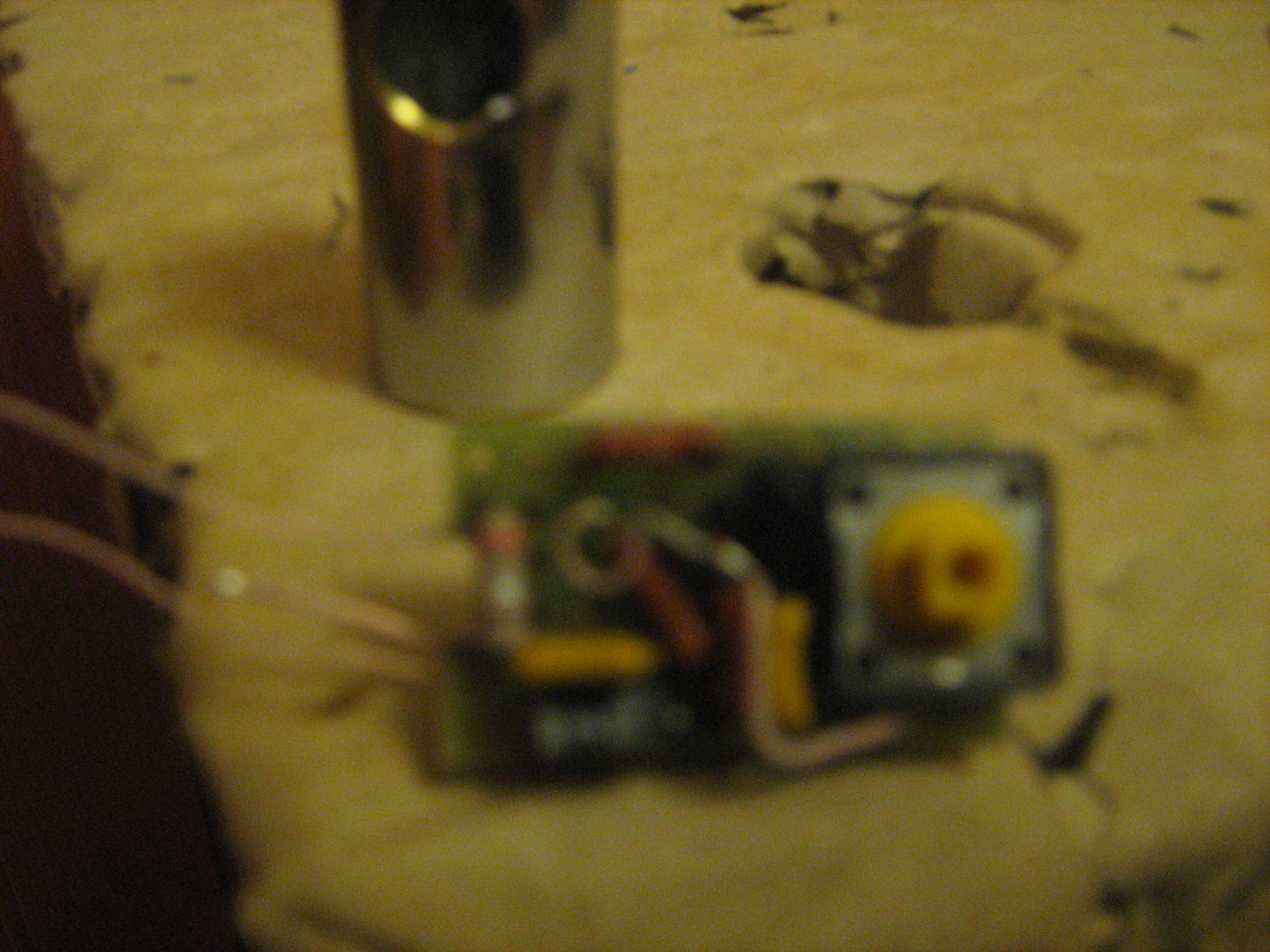

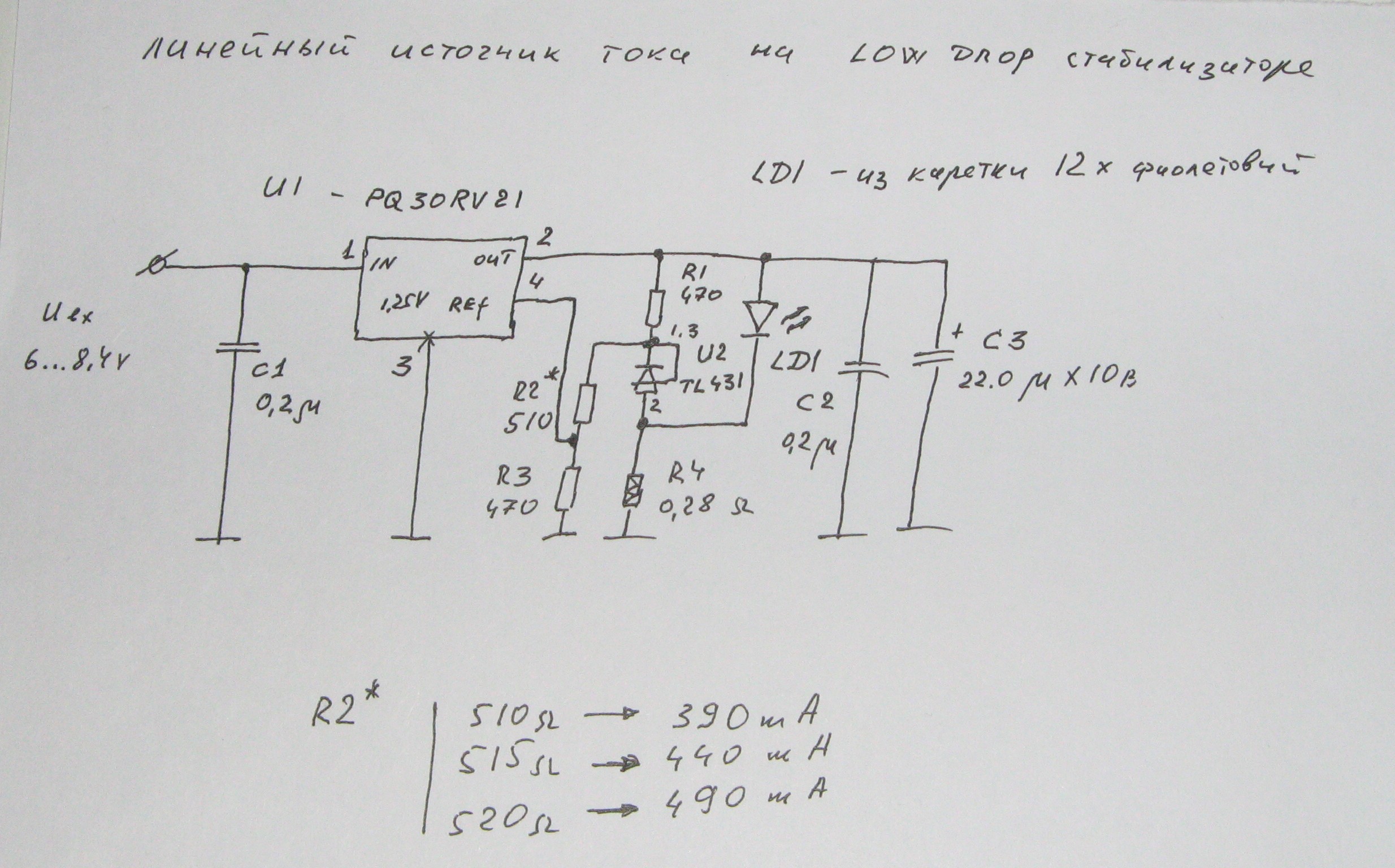

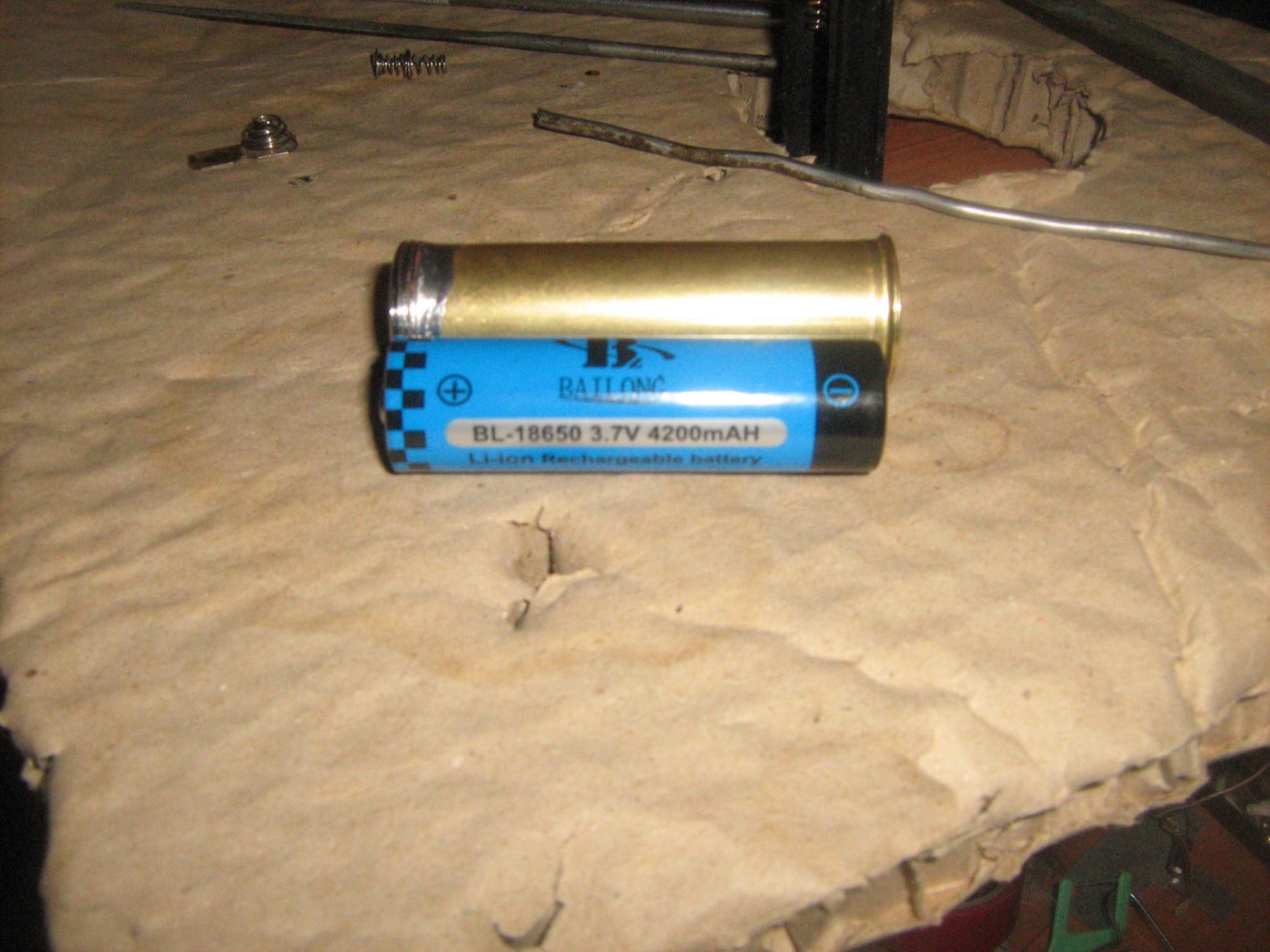

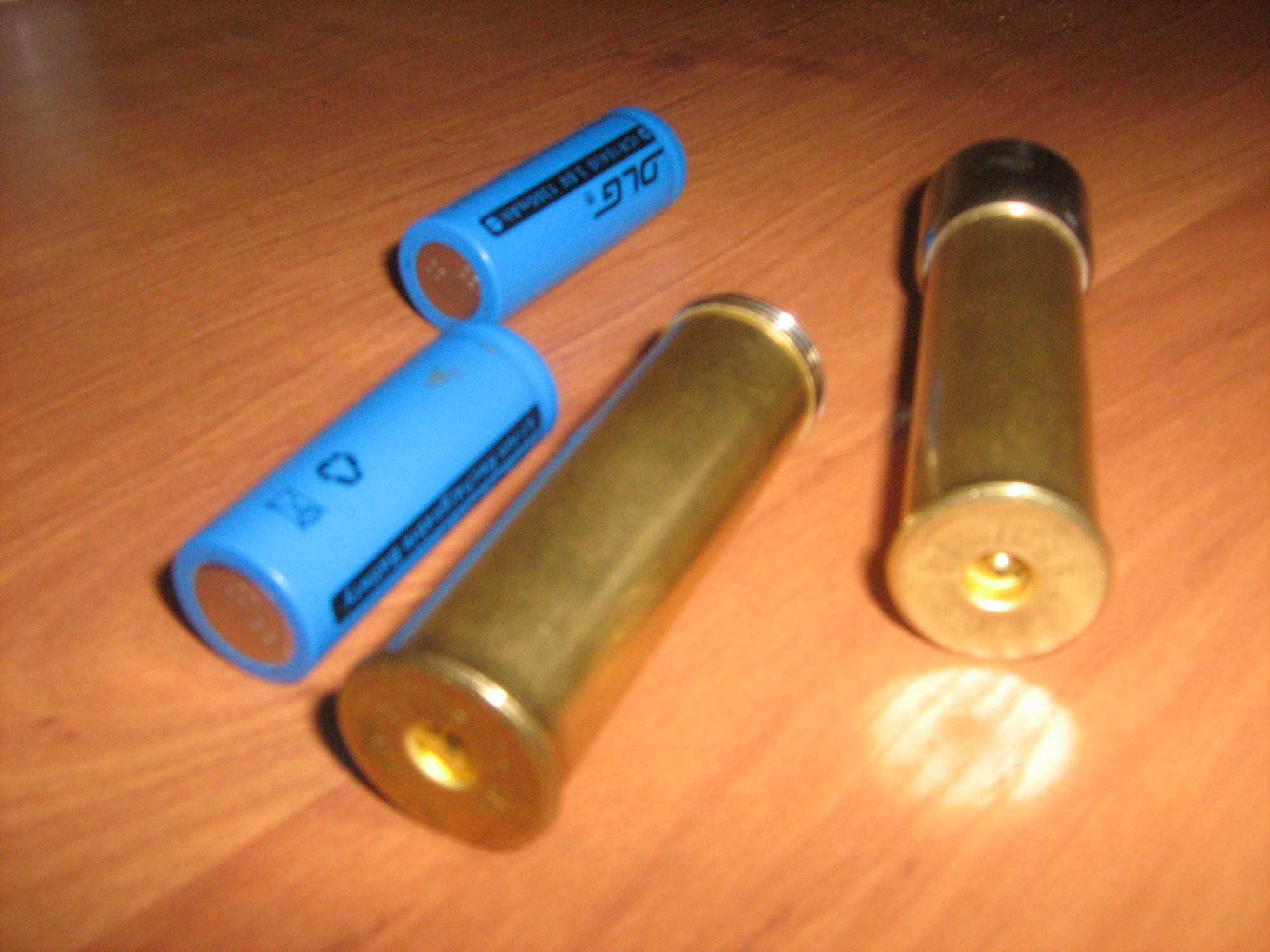

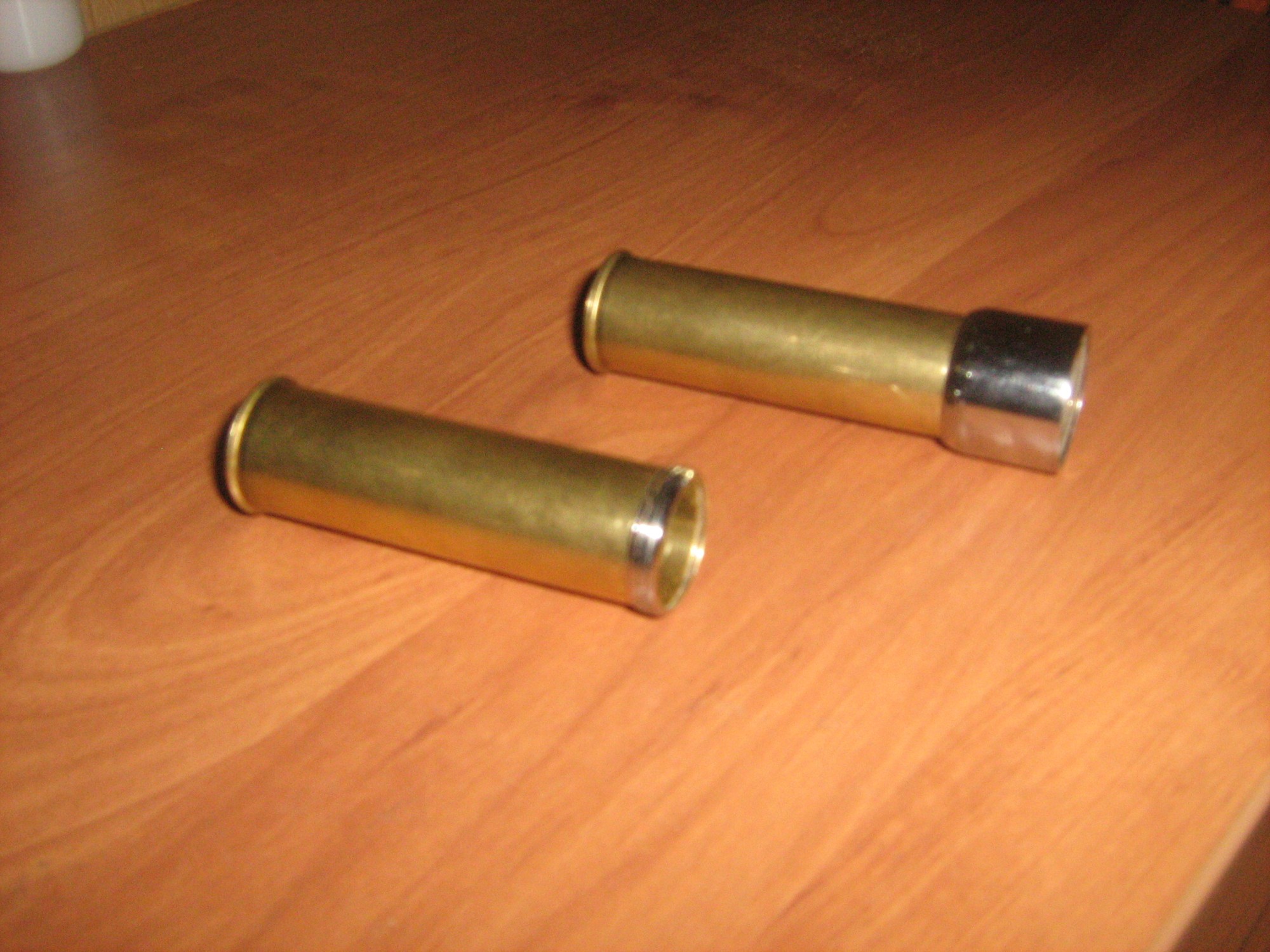

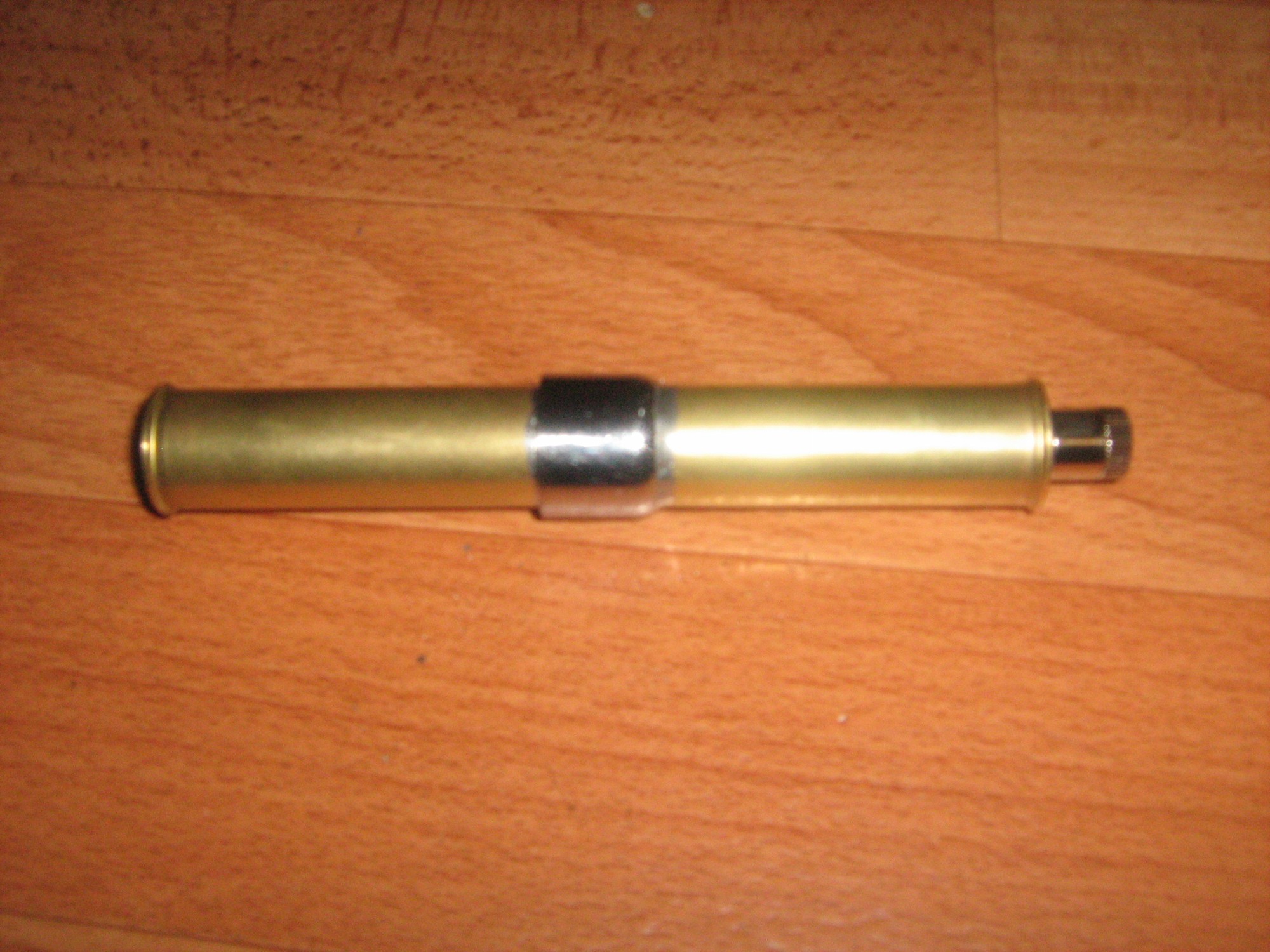

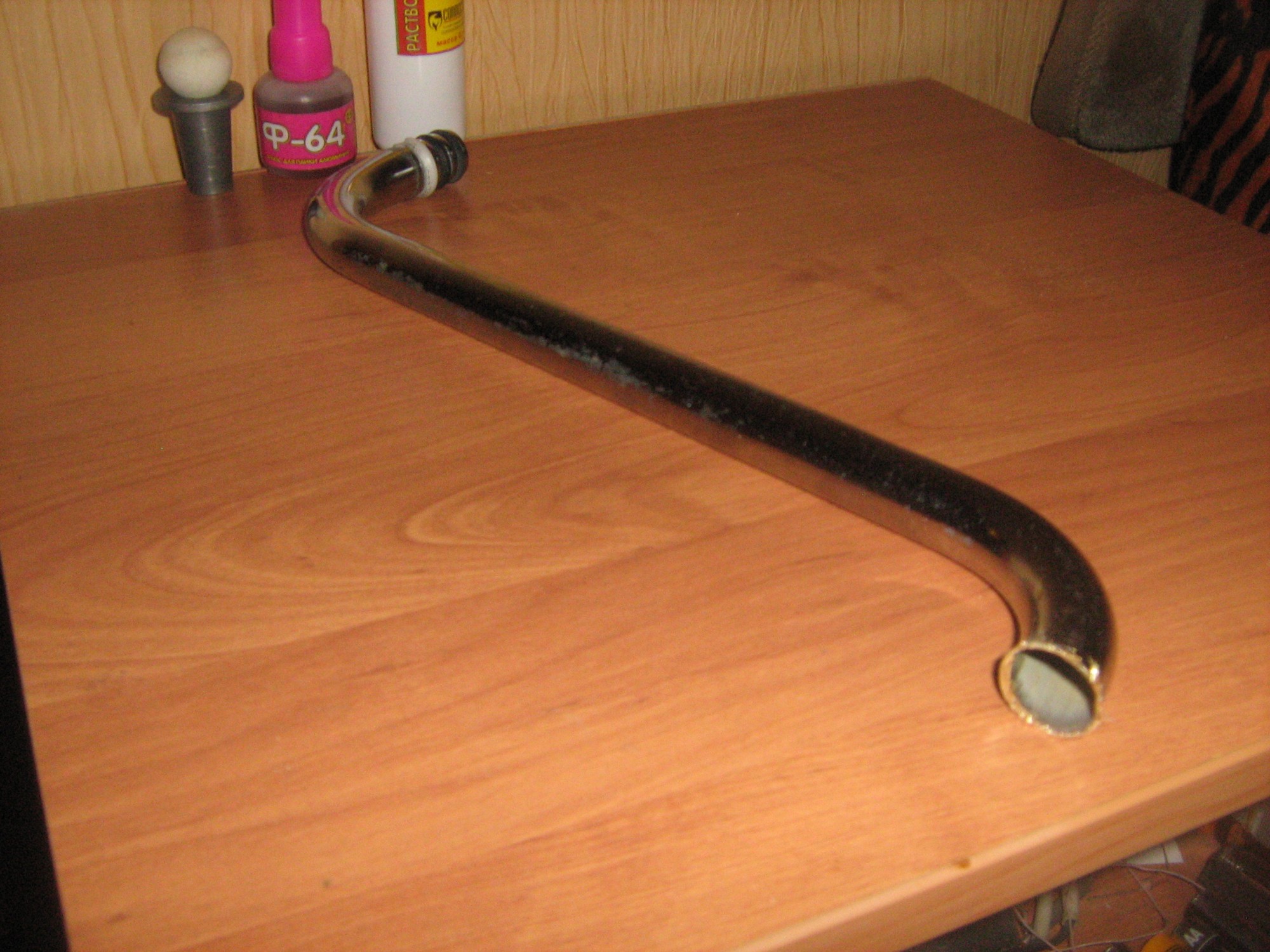

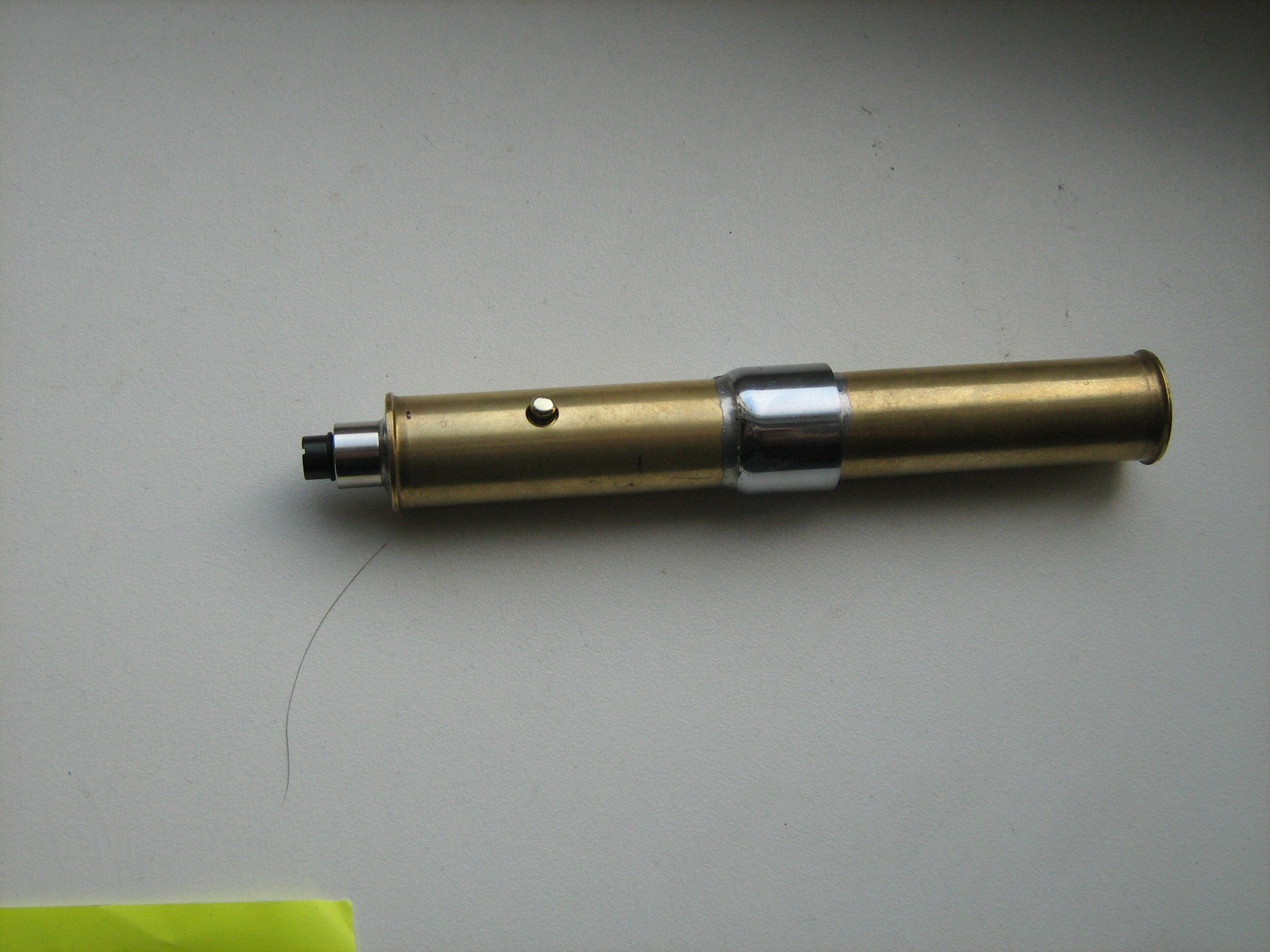

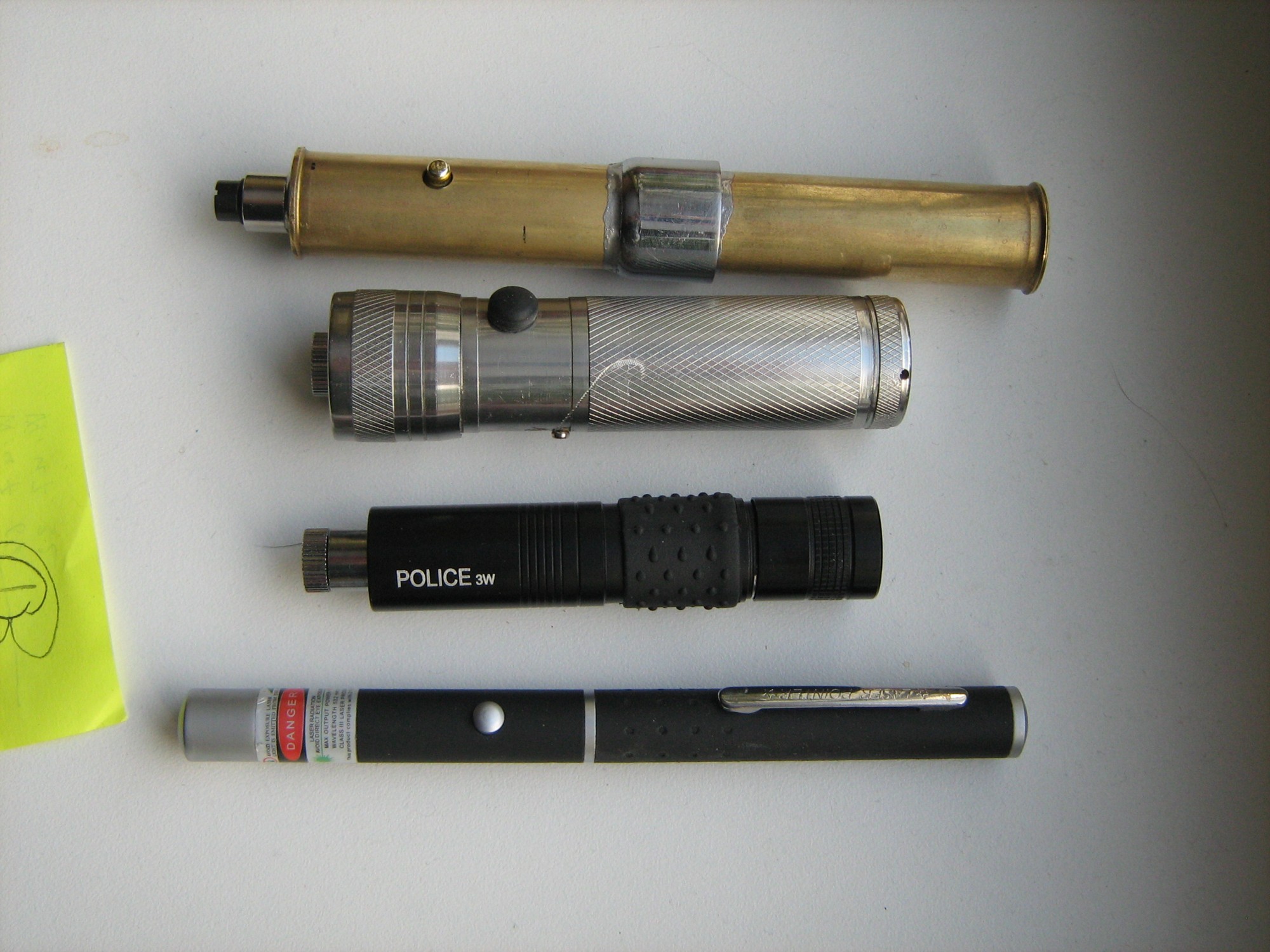

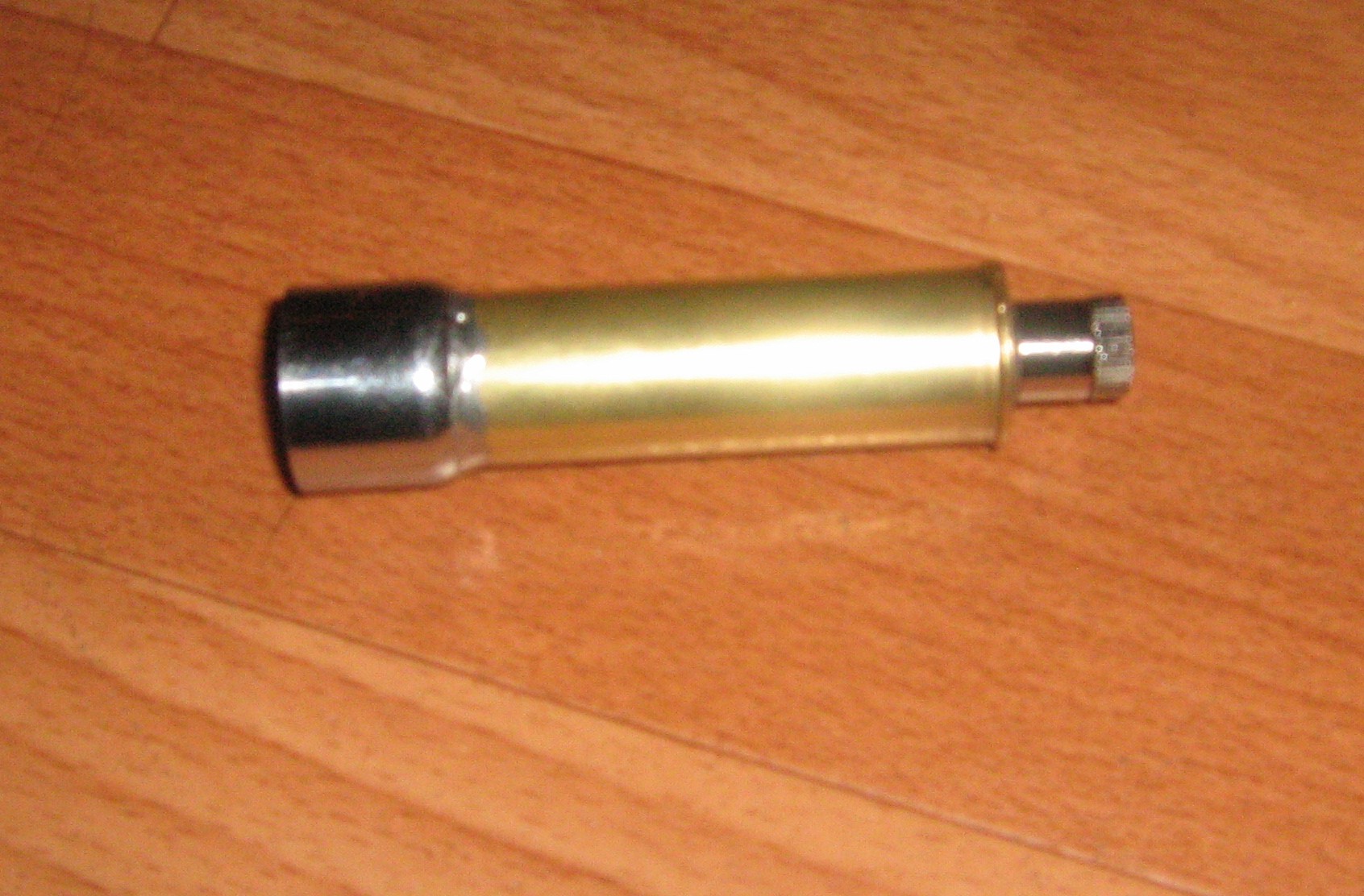

Наконец-то появилось немного времени и я взялся за фиолетовый лазер. Для минимизации трудозатрат решил сделать корпус из подручных средств. Из подручных средств оказалось две гильзы от охотничьего ружья и старый латунный кран, оставшийся после ремонта ванной. И вот 12 числа 12 месяца 12 года я начал делать 12х фиолетовый лазер в корпусе из патронов 12-го калибра, запитав его от драйвера из 12-ти деталей , и делал его почти 12 часов….. Короче мистика какая-то. Теперь по порядку: Изготовление корпуса…. - Берем две латунные гильзы 12-калибра, выбор обусловлен идеальной совместимостью с аккумуляторами 18650 и 18500. - рассверливаем место под капсуль одной из них сверлом 12 мм ( опять 12) - берем водопроводный кран, свинчиваем с него корпус аэратора, надеваем его на гильзу с дыркой 12 мм и припаиваем наружную сторону -спиливаем с крана полоску с резьбой ~ 4 мм…. Надеваем ее на вторую гильзу и тоже припаиваем. - берем модуль Aixizи спиливаем тоже кусок с резьбой ~ 6мм и впаиваем в гильзу с дыркой. - Свинчиваем половинки и корпус в общем-то готов….ну еще дырку под кнопку просверлить…по месту. 2. Изготовление драйвера … - Собственно схема представлена на фотке : Теперь пояснения …. Изначально я собирался делать импульсную повышайку на LM2577 и питать все это от одного 18650. Но на доводку схемы надо было много времени, поэтому решил сделать линейный драйвер на lowdrop стабилизаторе и запитать все это от двух литиевых аккумуляторов типа 18500 . Поскольку напряжения на нижнем пределе совсем в обрез , пришлось и напряжение на токоизмерительном резисторе тоже максимально уменьшить ( до 140мВ, но можно и еще уменьшить). Вопрос о КПД не ставился, поскольку аккумов 1.5 а/ч хватит на 3 часа работы , а больше и не надо. Драйвер для скорости был сделан на макетной плате и засунут внутрь латунного контейнера, изготовленного так же из водопроводного крана и является вполне себе автономным устройством ( в будущем его можно будет заменить и на импульсный + аккум 18650) Контейнер со стороны контактной пружинки, развальцован точно под внутренний диаметр гильзы ( чтоб не болтался и пластиковое кольцо с пружинкой не проваливалось внутрь контейнера.) Фотки , к сожалению, получились расфокусированными . Ток через лазер поставил 440 мА ( соответственно R2 = 510 Ом + 5.1 Ом)…. Не знаю почему, потом может 500 мА сделаю. Оптика, соответственно, просветленная под 405 нм. Первые впечатление – прикольно !!! куда не посветишь- там сразу дым начинает идти….дома надо с опаской включать. Хотя у меня и первый фиолет 120мВт, и красный из 22х привода, уже позволяли все палить потихоньку, но этот ваще хорош !!! Корпус работает, как радиатор, при этом становится чуть теплым даже после 3-х минут непрерывной работы. ( В этом были сомнения, и даже заготовлен маленький пружинный радиатор, но он не понадобился.) Трудозатраты оказались минимальны и из инструмента надо только дрель, пара надфилей, ножовка по металлу ( или болгарка), паяльник.
Согласен....фотик ну ни как не хотел фокусироваться в некоторых случаях, а отвлекаться на долго не хотелось, хотел побыстрее сделать.
