Лазерный модуль для гравировки не жжет

Тема в разделе 'Общий раздел', создана пользователем Fea701, 15 мар 2016.

  1. Fea701

    Fea701 Новичок

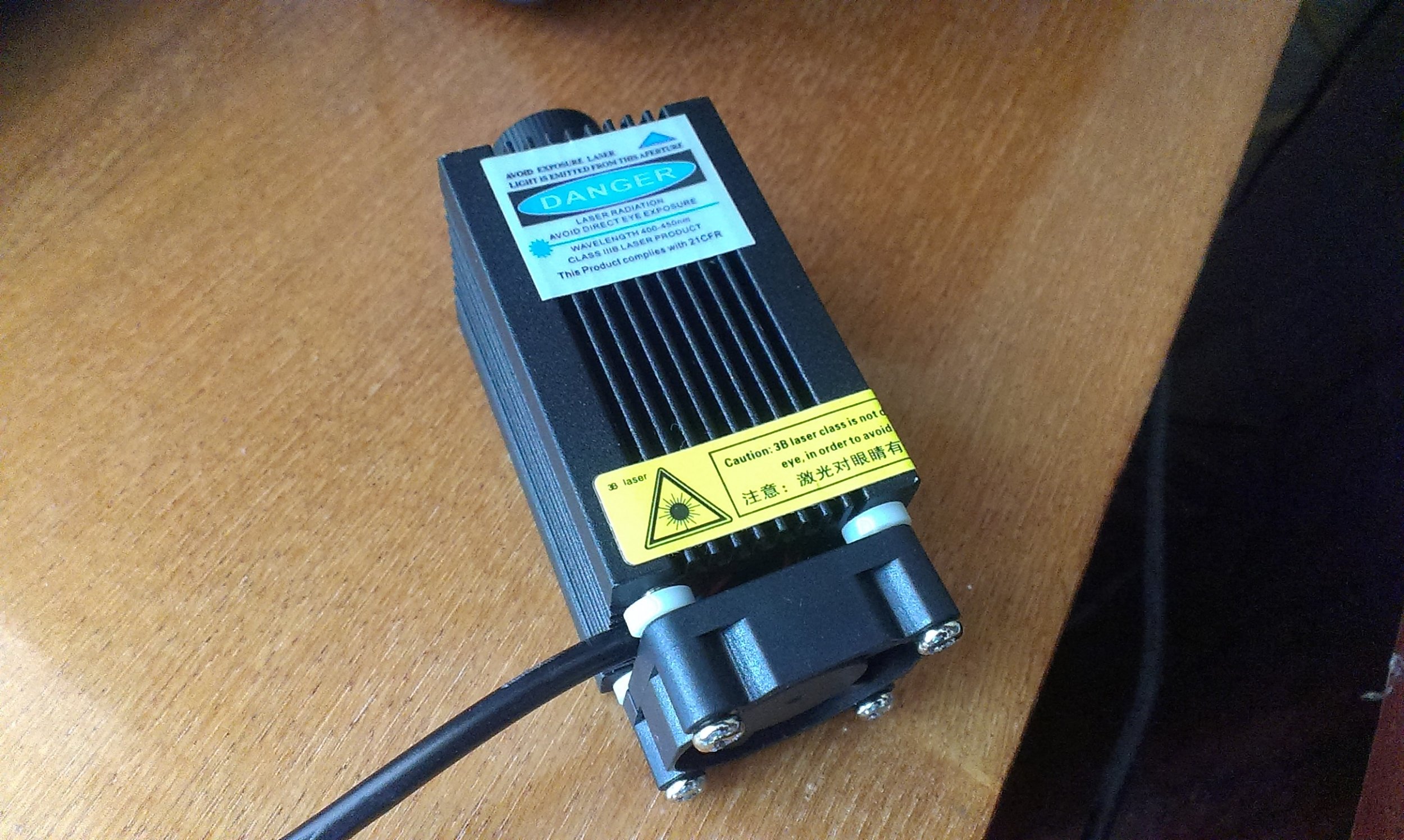

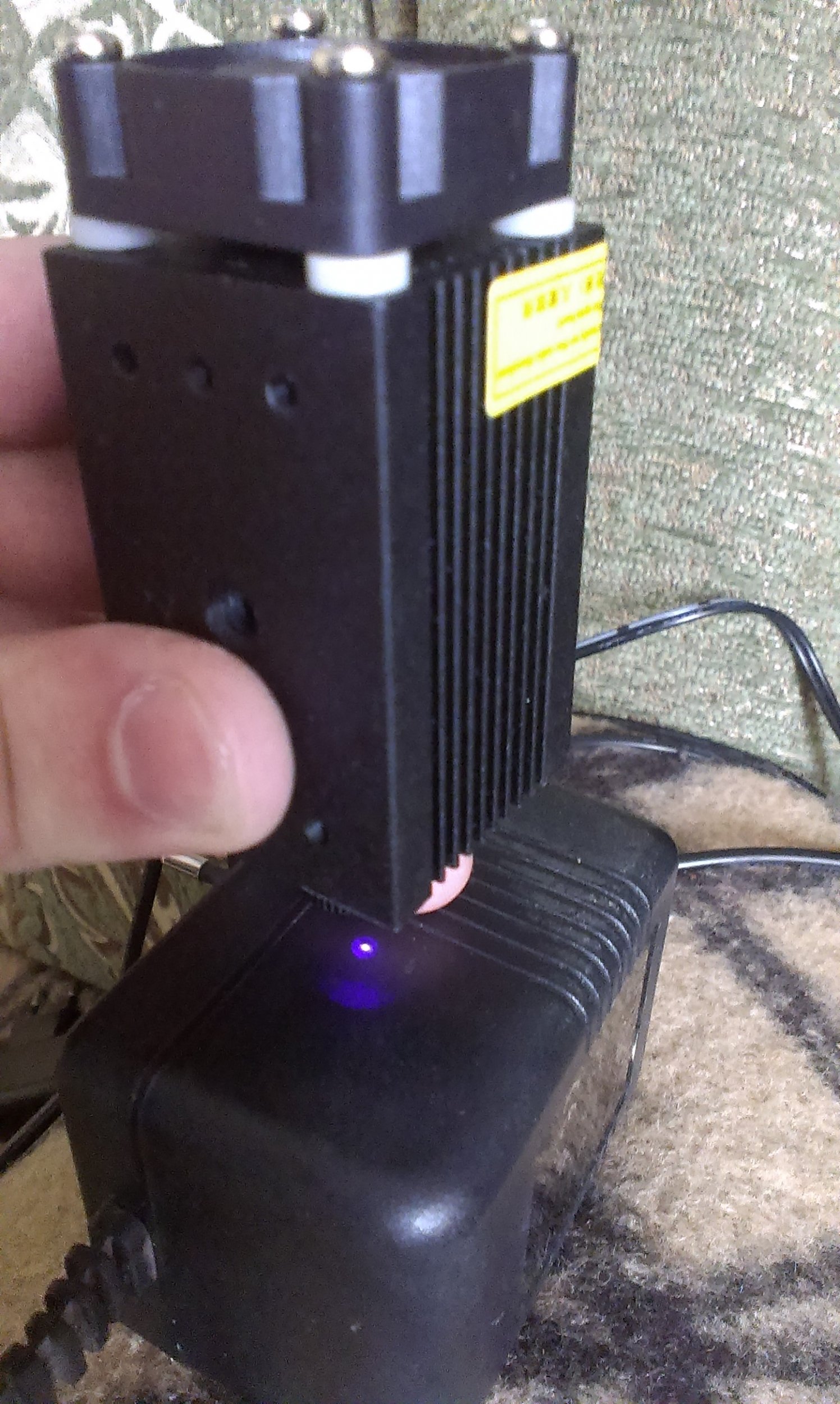

    IMAG2205.jpg IMAG2207.jpg
    Материал радиатораАвиационного алюминия
    Выходная мощность450-500 МВт
    Длина волны405nm (фиолетовый лазер)
    НапряжениеDC 5 В
    Ток700mA
    Луч формуТочка (фокус)
    Время жизни6000 часов
    Рабочая температура-40-75
    Вот его характеристики..

    Я его Фокусирую до самой маленькой точки. Около 1 мм получается
    ну и питаю от блока питания 5 вольт 2 ампера.
    В общем он только светит но не жгет. Даже не греет
    ничуть. Что я делаю не так или может он не рабочий??

  2. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Уже можете поминки по нему устроить. Если он и был рабочий до подключения, то теперь нет. Он, похоже, без встроенного дрйвера (стабилизатора тока), и вы (по незнанию) его испекли блоком питания.
    Лазерные диоды положено питать током, а не напряжением! И тока 350-380 мА полуваттному фиолетовому ЛД для излучения этих самых 500 мВт (0,5 Вт) вполне достаточно. Но никак не 700 мА и тем более, не 2 А.
    Почитайте на форуме про питание лазерных диодов, тогда вам станет все понятно.

  3. Mr.Raskin

    Mr.Raskin Новичок

    Вообще такие модули идут с драйвером внутри. И адаптер 2А, но драйвер стабилизирует.

  4. B.E.S.

    B.E.S. Модератор Staff Member

    У подобных модулей в подавляющем большинстве случаев драйвер идет в отдельном от лазерного диода корпусе.

  5. Mr.Raskin

    Mr.Raskin Новичок

    Братан нет! Не обязательно. Именно тот, что на фотке, это самые первые модули. Работал с ними. У них драйвер маленький вместе с диодом запихан в корпус. Тем более без драйвера вообще ни один диод не врубится.

  6. Fea701

    Fea701 Новичок

    там внутри есть что то похожее на драйвер, но толку. Ладно. Походу дохлый

  7. Mr.Raskin

    Mr.Raskin Новичок

    Тебе нужно понять, что сдохло диод или драйвер? Могу показать где заказать отдельно диод и драйвер.

  8. Ermek74

    Ermek74 Новичок
