ЛАЗЕР ИЗ ФОНАРИКА CAMELION

Тема в разделе 'Среднестатистические лазеры', создана пользователем rembolt100, 9 фев 2012.

  1. rembolt100

    rembolt100 Пользователь

    [​IMG]

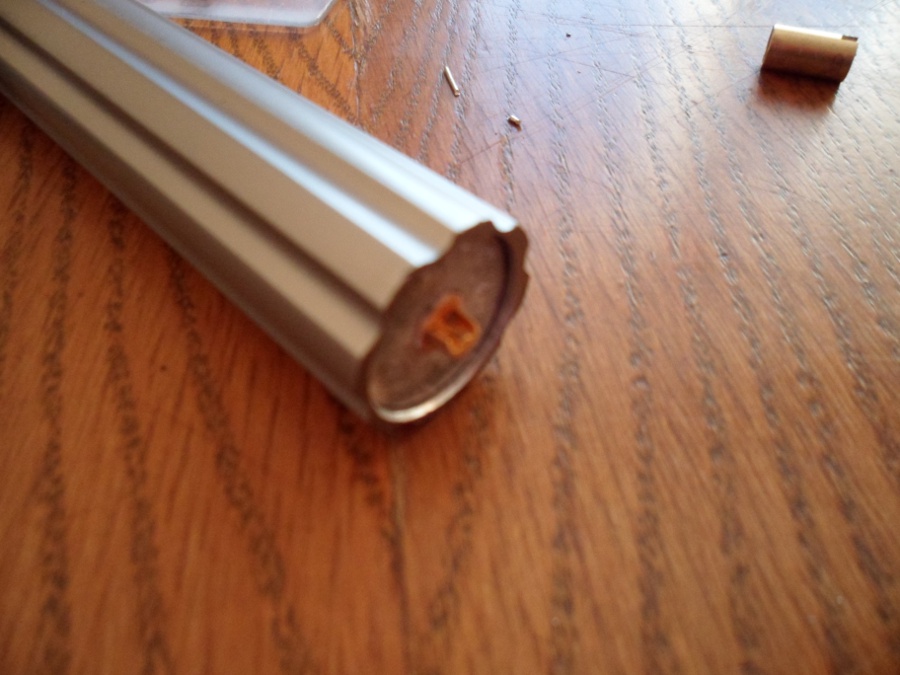

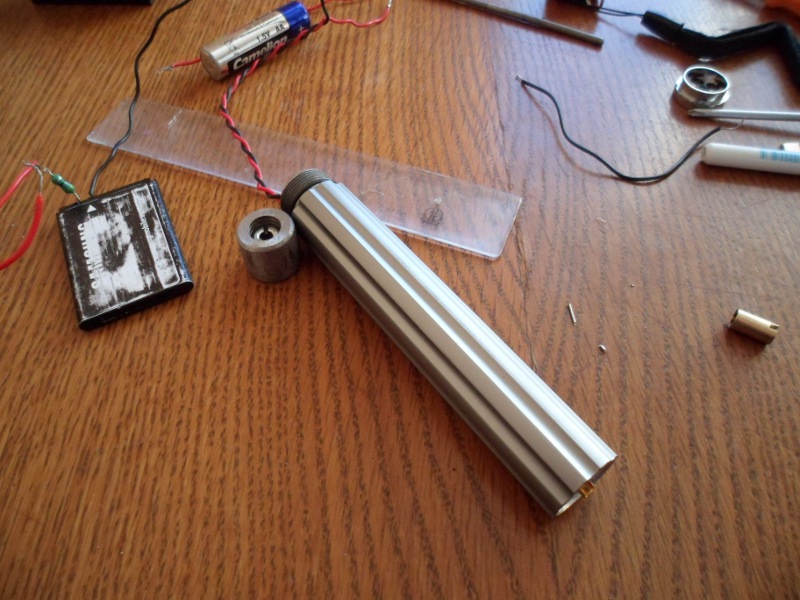

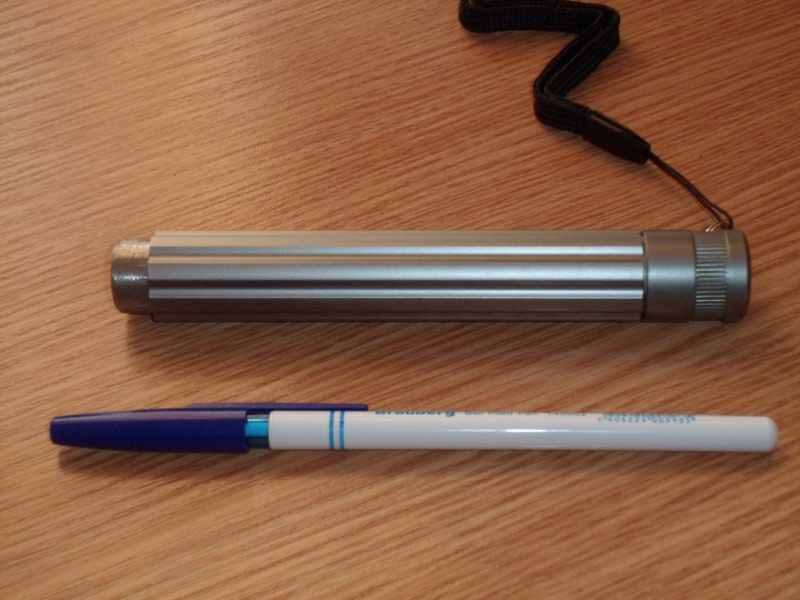

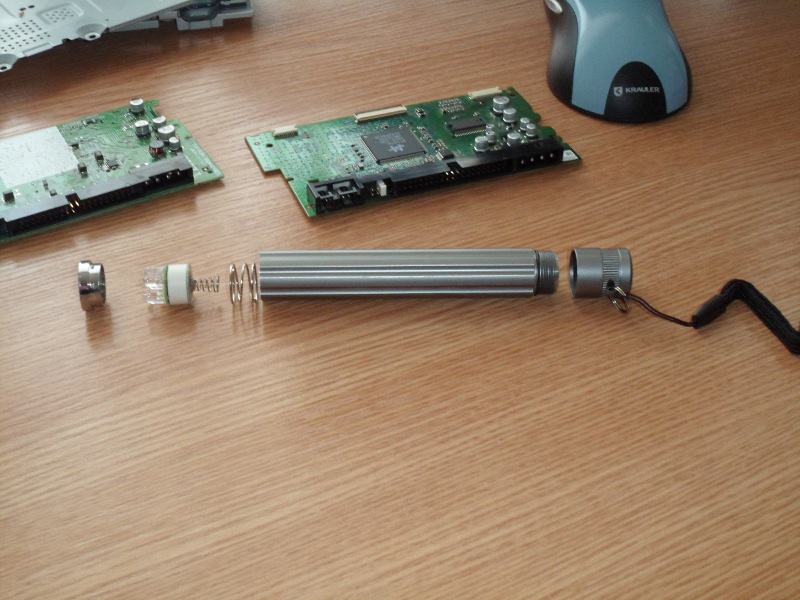

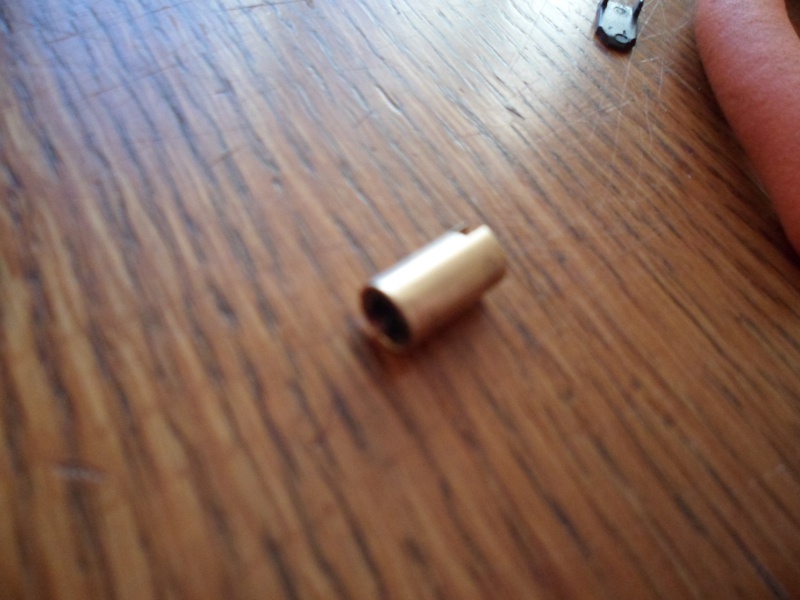

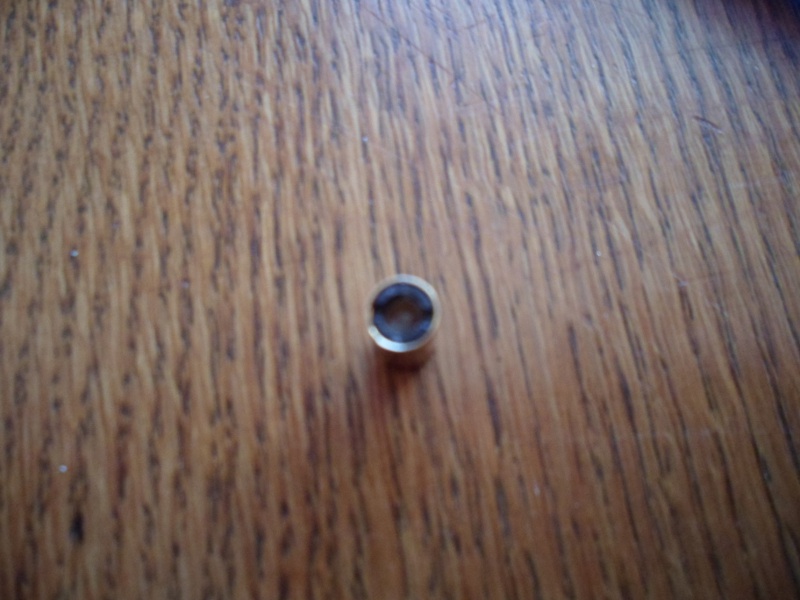

    Добрый вечер! Вот что получилось после долгих мучений: ЛД вытащил из Pioneer 122, коллиматор от брелка-сигареты с фонариком, питание от 2AA аккумуляторов Сamelion 1000 mAh, драйвер собран на SMD деталях, резистор собрал на 3 параллельных резюках по 1 ом, ток ЛД на хорошо заряженных аккумуляторах 290-300 mA, корпус от фонарика Camelion за 170 руб.


    Вложения:

    • SAM_0279.JPG
      Размер файла:
      176,2 КБ
      Просмотров:
      791
    • SAM_0280.JPG
      Размер файла:
      166,1 КБ
      Просмотров:
      766
    • SAM_0285.JPG
      Размер файла:
      153,7 КБ
      Просмотров:
      776
    • SAM_0286.JPG
      Размер файла:
      152,8 КБ
      Просмотров:
      732
    • SAM_0288.JPG
      Размер файла:
      189,9 КБ
      Просмотров:
      790
    • SAM_0289.JPG
      Размер файла:
      185,5 КБ
      Просмотров:
      761
    • SAM_0290.JPG
      Размер файла:
      168,8 КБ
      Просмотров:
      751
    • SAM_0292.JPG
      Размер файла:
      179,6 КБ
      Просмотров:
      792
    bass_89, monstr, suslox и ещё 1-му нравится это.
  2. Ryazanec

    Ryazanec Модератор Staff Member

    Пробовал я этот фонарик, так ничего с ним и не придумал, не понравилось отсутствие кнопки, вернее я её пытался установить, но испортил корпус в итоге. Не думал что кто то смодет нормально приспособить этот корпус.

  3. rembolt100

    rembolt100 Пользователь

    Сам долго не мог придумать как вы.....ся, места там очень мало, а так корпус полностью алюминиевый.

  4. NymVetamin

    NymVetamin Пользователь

    На счет драйвера так и не понял...

  5. doc

    doc Пользователь


  6. rembolt100

    rembolt100 Пользователь

    3 резистора в параллель по 1 ом

  7. NymVetamin

    NymVetamin Пользователь

    А вот это для чего? Т.е. я понимаю драйвер простейший?

  8. rembolt100

    rembolt100 Пользователь

    Драйвер простейший, 3 резистора в параллель, 2 полярных конденсатора по 47 мкф, 2 неполярных. Все детали SMD.

  9. NymVetamin

    NymVetamin Пользователь

    Вот теперь все понял))

  10. Vanek

    Vanek Пользователь

    питание лд должно быть 3 вольта, а у вас там 2АА аккума стоят, а это максимум 2,6 вольт, да и резисторы еще. лазер то далеко не на полную мощность пашет ;)

  11. rembolt100

    rembolt100 Пользователь

    Да, я знаю. Но пока не могу купить ncp1529. У нас ее не где не продают.

  12. suslox

    suslox Пушистикс Staff Member

    у меня. пишите в лс

  13. Vanek

    Vanek Пользователь

    только вот НПЦ не повышает, вам придется юзать литиевый аккумулятор.

  14. rembolt100

    rembolt100 Пользователь

    У меня есть 2 лития размера AA, только их жалко ставить.

  15. Vanek

    Vanek Пользователь

    1 такой литий с НЦП и будет самое оно!

  16. rembolt100

    rembolt100 Пользователь

    Тогда мне надо переходник какой то придумать под один аккумулятор, да и NCP у меня нет.

  17. Vanek

    Vanek Пользователь

    про НЦП- это к suslox-у обращайтесь. я у него много всего покупал- все в лучшем виде было :)

  18. doc

    doc Пользователь

    Вместо второго обычно медную болваночку по размеру ставят. А лучше укоротить фонарик под 1 аккумулятор, миниатюрнее получится.

  19. rembolt100

    rembolt100 Пользователь

    там резьба с одной стороны, а с другой проточка под пружину. Надо фонарик другой искать.

  20. Vanek

    Vanek Пользователь

    я вместо 2 батарейки делал контакл из кусочка текстолита и пластика, и приклеевал внутрь. отлично работает
