Как настроить второй драйвер???

чёт я не чё не понимаю.... Ктото говорит что лезер надо мА питать а ктото что мВат питать....
Вобшемто у меня втарой драйвер, на полную выжымал когда из него, через гдето минуту лд згорел, шас пока 200мА ограничелся(но в этом я тоже не уверен...) вроде работает, по долго гонял всё ок) Но когда спириографам рисую на соседним знании, то вабще плохо видно... на первом драйвере на 3 подсевших АА круг видно было а сейчас неа(( это учитывая то что я зеркала, старые,потёртые, заминил на блин из жд....

собствена просьба...

ктонибудь может зафоткать ВСЕ етапы настройки драйвера, ВСЕ работы с мультиметром, и скока чё должно быть?? (типо 20х 250мА, 300мВат)
буду оч признателен и с меня плюс)

как порог зажигания смотреть я видел, но толком не могу разобрать когда он (лд) зажегся а когда ешё нет... вот и гоняю его на 200мА..

Думаю что потом, если кто зделает, можно это в фак добавить, типо настройка втарого драйвера)



когда ты выкрутил на полную то получил сопротивление 5 Ом, а это 600мА ток на диоде... неудивительно что он быстро исдох =) я свой случайно (лишка крутанул) на 800мА сжог =)

а процесс не очень то и мудреный...
собрал схему, все красиво и культурно спаяно, нигде ничего не замыкает... отлично... делаем разрыв в цепи питания диода, подключаем туда амперметр (мультиметр в режиме амперметра), выкручиваем на максимальное сопротивление переменник, включаем питание схемы, диод слабенько загорелся, на амперметре имеем меньше 50мА (наверное около 30).... теперь аккуратно начинаем подкручивать переменник и выставляем желаемый ток...
не забудь про хорошее охлаждение диода... на токах выше 150мА он начинает греться... причем на 300мА нагрев значительный, можно пальцы обжечь



16х - 250 мА
18х - 300 мА
20х - 400 мА
22х - 450 мА

а лучше почитай вот это еще почитай вот это http://lasers.org.ru/faq.html

вот можешь посмотреть ток зажигания http://www.youtube.com/watch?v=ER320duu ... annel_page (тут ток зажигания около 45-50мА )



До ночи сидел паял эту схему, пытался её в корпус какого-то БП уместить, при чём вместе с платой этого БП, уместил таки.
Только я это планировал как стационарку для опытов, по сему резистор из схемы заменил перемычкой, а регулировку тока на ЛД осуществляю включением резистора в цепь непосредственно перед ЛД.
И так результаты:
Выходное напряжение: ~6-6.1V
Падение напряжения при включении в цепь ЛД до: ~3.5-3.6V
Токи на ЛД с сопротивлением 10 Ом:__5V____210mA
Токи на ЛД с сопротивлением 5 Ом:___4.7V___260mA
Токи на ЛД без сопротивления:_______3.6V___380mA

Однако. ...



Ыыы, я конечно понимаю, но переменные резисторы есть только от 10'000 Ом и выше, что делать я хз.
Но, диоды пока живы.

Мне бы вольтаж до 3.7-4 понизить.
Поделись мыслёй, если есть....



Всем здрасьте!
Вот собрал свой первый лазер и к ниму драйверок универсальный,
по переделанной схеме:

____________
Итого : регулировка тока (90 - 500 мА)
и напряжения (1.2 - 10 В)
Стабилизация супер. На вход хоть 7 вольт хоть 30, на выходе мертвая хватка.
Вот творение:

Делал ночью, за монтаж не осуждайте.
После сбора в наладке не нуждается.

ЗЫ:
Переменники и подстроечники существуют до 4.7 Ом



Сделай плиз фотки с другого бок и с низу, и распиши по подробнее деталюшки, а то не ясно что за диоды и кандёры.
Говоришь после сборки не треба настройки, а нах тогда переменники.???...



Резистор номер 4 переменным делать нельзя. Да и ток 500ма. который через него прокачиваеться -большие сомнения. Если это и так ,то ненадолго. С помощью него(R4) выставил ток,отключил питание, замерил получившееся сопротивление, впаял вместо него постоянное. Только в таком варианте(все эксперементы на убитом диоде.)



Всем спс, но ответы я так и не нашол....
вот вапросы каторые нуждаются в ответах:

1.как мерить мА( кто говорит в разрез диода и драйвера, кто поралельно диоду, кто заместо диода..) , мВ...
2. Киссер! спс тебе) ты мне уже второй раз доёшь cskre на ютюб, но я так и не понел где ттам иммено порог зажигамия((( вроде всё одинакова... диод повышается в яркости и всё(( а вот за примерные токи спс) поесть мой лд на 400мА должен работать, а то как я замерял входит он пока на 200мА работает...
пока всё)



Как же ты замерял,если не нашёл ответов? И если тебе непонятно как замерить ток ,то как ты это сделал, вроде всё одинакова... диод повышается в яркости и всё -это и есть порог зажигания. Амперметр ставиться в разрыв с диодом.



так он там повышается без остановки!! там нету каковато скочка!!!!

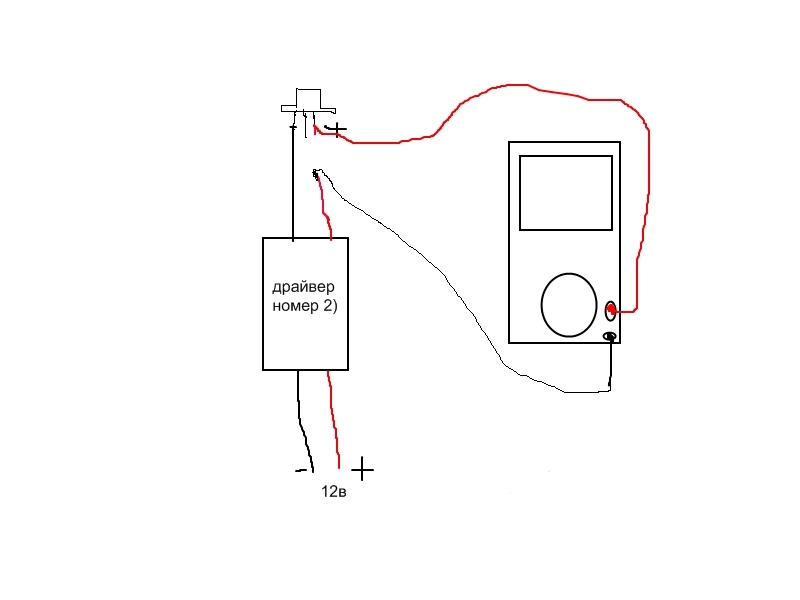

...... вот так вот можно??

а за ток зажигания можно сказать спс, но я всёже не допираю..(((((

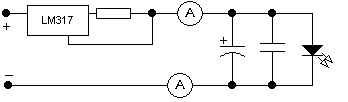

Можно, но опасно. Разрывать цепь нужно перед конденсаторами, что идут за драйвером. Иначе малейшее нарушение контакта и ЛД сгорит в момент. Ток драйвера на LM317 можно спокойно мерять в любом месте. Я бы мерял перед драйвером. Какой ток с батареи жрёт - такой и на ЛД шурует.



у меня не батарея а блок питания 12в 0.5а....



Ток мерял быстро (типа пик). Далее заменю постоянным.
___________


Переменники шоб напряжение и выходной ток менять(ИК vs RED), но и вместо него можно резик впаять.
И работающее доказательство(амперметр здесь как подставка)

Хрень в том что лм в таком корпусе до 150 ма рассчитана а я ее...



спасибо резанец) я понел) тока вот теперь бы кто ешё про мВатт написал и как их мерить, былобы вобше супер)
