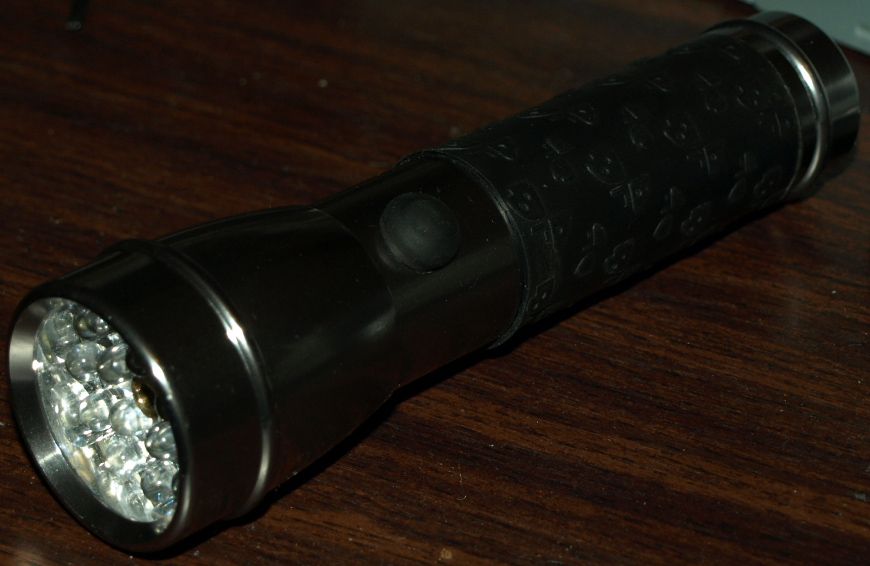

И йа тут засветилсо=) ИК ~90 мА

Из дивидюка-комбо, запись CD-R 40х (исчо лежит красный, DVD-R 16х), питаю через резисторы севшими батарейками=) ток подкручиваю подстроечным, даж не грееца почти=)
В планах присобачить нормальный драйвер на 400 микре, тока её не найти=(((
В фонарике классная кнопка - цикл: вкл. фонарик -> выкл. -> вкл. указку -> выкл. - и заново
http://rutube.ru/tracks/1213060.html?v=f775b68cadf2ea87340af61fa1332560 - видео=)

Не удержался, взял в универ, выжег на стуле lasers.org.ru=)))

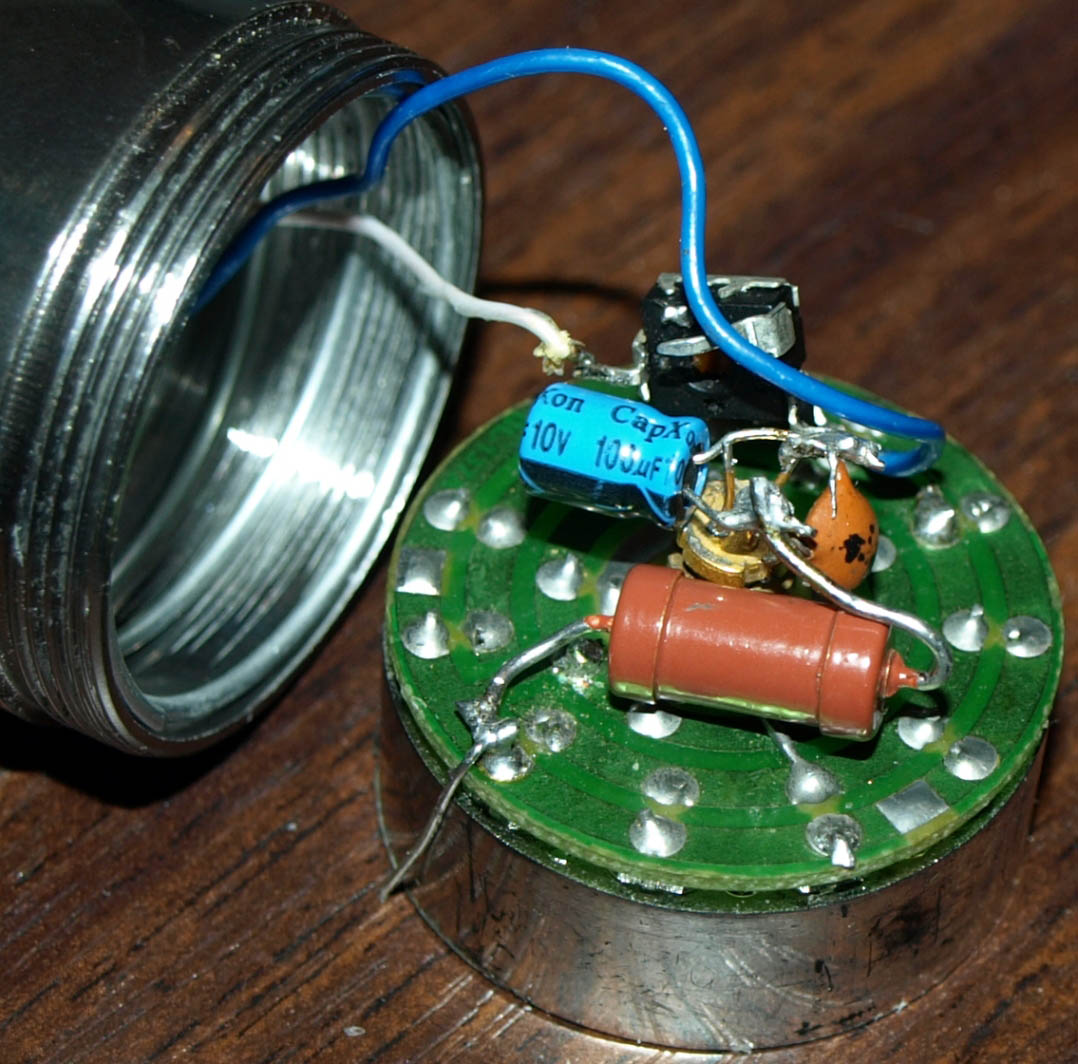

Кишки:
питание 3хААА сдохших батарейки
подстроечный резистор на 100 Ом
сопсна лазер
токоизмерительный резистор 1 Ом



Почти ничего не переделывал, нет возможности пока замутить злой точёный радиатор и ацкий драйвер. А жечь хочеца=)



Куплю исчо фонарик - запихаю красный лазер=) Буду с двух рук палить=) Ну или в этот два запихну=)



Выжег на пакете=) Кусок от пакета тож лазером отрезал=)



Зачот ыы, пакеты только черные режет?



ну или очень тёмные=)



Тока что покоцал белую ! обёртку от твикса=) Реально бороздки получились=)



Выскажу-ка я критику КОНСТРУКТИВНУЮ.
Я видел датиши ИК-лазеров: все пашут при напряжении от 2,6 до 2,8 вольт, только токи разные.
Ты включил 3хААА(сдохших)---->\= 4 вольта. Значит ток надо уменьшать на ТО ЖЕ процентное соотношение. Нельзя выставлять одновременно превышение максимума по току и напряжению-накроется мигом.
Поставишь новые батарейки - можешь спалить.
О правильном режиме суди так: с начала до максималки яркость растет, а после превышения начнет падать.
__________________________________________________________________________________________
Насчет драйверов - все гораздо проще:
1)Самый простой: берешь полевичок и включаешь его как закорачивающий стабилизатор. К примеру IRLR 2905 превосходно стабилизирует на напругу 2,3 -2,25 Вольт ток выше 1 ампера. Только включай по схеме с резисторным делителем на затворе. Подбери сопротивление переменным резистором, и впаивай постоянный.
Плюсы: превышения напруги не будет. Минус - довольно много энергии тратит впустую.
2) Сложный, но более экономичный.
Ставь на входе линейный стабилизатор на 3,3 вольта, а после него ставьшь полевичок-фет( с логическим уровнем входа) чтоб броски гасил как стабилитрон.
Плюсы: режим питания лазера оптимален Минус-больше деталей и сложнее, да и все равно много тратит впустую.
3) Самый оптимальный.
Повышающий DC-DC преобразователь на микрухе, работающий с 0,3 - 0,7 вольт и дающий ток от 200ма. Например на КР 1446ПН1. Можно собрать два преобразователя включив на параллели-тогда нагрузка не будет большой. И для гашения бросков напряжения - полевичок-фет с делителем на затворе.
Самый большой плюс - вылизывает батарейку или аккум дочиста, мало изменяя выходную мощность лазера до момента полной разрядки. Второй самый большой плюс- источники питания соединяем в параллель !!! Минус - многовато деталей...

Хороший радиатор -не мечта.
Неплохой вариант - штанги толкателей с Днепров - они из сплава АК длиной 20 с хреном сантиметров и диаметром в районе 9мм. Нарезать резьбу снаружи, высверлить отверстие по центру, отрезать - готов радиатор. А вот ЛД туда ставить надо на термопасте или термоклее"Радиал". Накрайняк катит графитовая смазка. ardon:
Аналогичную заготовку можно сварганить самому: взять чурку, высверлить сверлом дырку в районе 10 мм диаметром и длиной до 3 см, сделать шилом углубление на дне и вставить графит от карандаша, чтоб шел по центру не отклоняясь.
Столовую ложку юзай как плавильный ковшик, только зажми ее в ручных тисках или держи плоскогубцами. Плавишь на горелке плиты. Лучше всего отливать из сплавов АК, АЛ, алюминиевой ложки, поршня - тогда радиатор достаточно прочный.



В схеме есть подстроечник, периодически проверяю ток и подкручиваю. Щас купил новые батарейки, есессна перенастроил=)
Драйвер хочу сделать на zxsc400, кой-какие детали есть, но самой микры нет.
Деталей на радиатор тоже нифига нет... Думаю попросица на работе (недавно устроился) за токарный станок и замутить калабашку, нарезать резьбу - собрать полностью коллиматор вопчем=)
Кстати, сам лазер ни капли не греется=)
А яркость чуть проблематично определить - ИК всёткыть=) Поэтому остановился на 90 мА.
На самом деле валяются 2 лм2621, но посмотрел я их даташит... они повышают только... У меня и так 4,5В, пропустит и спалит=(

З.Ы. Из сдохших путём подкручивания выжал всё - щас 2,7В и ток на нуле почти=)))



Заменил в девайсе ИК-диод на красный! Ток 150мА, пакет лучом прожигает=))) Но нет охлаждения, поэтому врубаю ненадолго. Ща видео сделаю=)



http://rutube.ru/tracks/1220647.html?v= ... 4f8e154d46

При сведении в точку спичку жжот за СЕКУНДУ!

ИИИИИИХААААААА!!!=)))

Осталось драйвер норм замутить=)



Аж в пот бросило... Решил проверить ток... 270 мА!!! Выкрутил до 160 мА, спички еле зажигает=((( Луч еле видно... 2 варианта: либо неправильно первый раз ставил, тогда может и не спалил (мультиметр выкину сцуко!), либо ток вдруг каким-то образом стал гораздо больше, и тогда лазер сел=((( Ибо на 150 мА спички мигом палил...



-1 диод
