Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. Упырь Болотный

    Упырь Болотный Пользователь

    Сегодняшний пост, как и многие последующие, будет циничным повтором «пройденного». В связи с перевозкой коллекции на дачу я выгреб трубки, до которых ранее мог добраться с трудом – и перефотографировал те, что ранее были неудачно сняты.

    Индикаторная ЭЛТ с записью темной строкой (скиатрон) 11ЛМ3Г:
    [​IMG]
    ЭЛТ изготовлена московским заводом МЭЛЗ в октябре 1973 года. На самой трубке дата затерта совсем, а в паспорте хоть и замазана – но ее можно прочесть.
    Это один из трех типов скиатронов, выпускавшихся в СССР.
    Особенностью данного класса трубок является то, что экран (покрытый вместо люминофора так называемым "скотофором") темнеет (приобретая фиолетовый цвет за счет отражения красного и синего цветов, и поглощения зеленого) в месте пробегания электронного луча, подобно термобумаге в современных кассовых аппаратах. Интенсивность окраски зависит от тока луча. В отличии от упомянутой термобумаги, у скотофора изменение цвета обратимое, и стирание производится нагревом экрана приблизительно до 100...150 градусов по Цельсию. Стирание бывает как внешним (с помощью отдельного источника тепла), так и внутренним (с помощью резистивного слоя на экране). Скиатроны обладают рядом достоинств - высокой разрешающей способностью, длительным послесвечением (часы и сутки), значительным контрастом, который не снижается в присутствии внешнего освещения.
    11ЛМ3Г является единственным представителем советских скиатронов, имеющим внешнее стирание.
    Применялся он в электронно-оптических планшетах первого поколения ПВО-шных РЛС "Воздух-1".

    Еще один скиатрон, 16ЛМ4Г:
    [​IMG]
    Изготовлен московским заводом МЭЛЗ в сентябре 1987 года.
    Трубка имеет внутреннее стирание, причем из-за стремления снизить потери тепла она получила очень любопытную конструкцию. Скотофор нанесен в на тонкую стеклянную пластину поверх прозрачного проводящего слоя, который и служит нагревателем. Сама пластина помещена на некотором расстоянии от переднего стекла, благодаря чему потери тепла от нагревателя малы, и для стирания записанной картинки требуется относительно небольшая мощность (не более 50Вт). К тому же, нагревать до 120 градусов приходится только скотофор, а не весь экран ЭЛТ вместе с расположенной рядом аппаратурой. Сам нагреватель подключен между выводом второго анода и дополнительным выводом (хорошо видны на врезке по бокам трубки).
    Применяется в качестве индикатора высокого разрешения панорамной радиолокационной станции РЛС-П пилотажно-навигационного комплекса самолета ИЛ-76.

    mutabor, retrotube, klapaucy и 3 другим нравится это.
  2. Entladung

    Entladung Активный пользователь

    Такие делал среди прочих и МЭЛЗ. Для разработки и отработки приборов и их элементов. В ядерной физике, например.

    Упырь Болотный и ASPARTAME нравится это.
  3. Упырь Болотный

    Упырь Болотный Пользователь

    Несколько осциллографических ЭЛТ.
    Встречаем, DG7-113F:
    [​IMG]
    Изготовлена венгерской фирмой Tungsram, дата изготовления неизвестна. Где трубка использовалась, у меня сведений также нет.

    3ЛО1И:
    [​IMG]
    Изготовлена московским заводом МЭЛЗ в декабре 1974 года.
    Применялась эта ЭЛТ в телеграфной приставке Р-371 «Луга» и фототелеграфном аппарате ФТАК-2 «Ладога».

    6ЛО1И:
    [​IMG]
    Изготовлена московским заводом МЭЛЗ в мае 1967 года.
    Применялась трубка в измерителе магнитной индукции Ш1-9, а также в популярнейшем среди советских радиогубителей (и, пожалуй, единственном доступном для частного лица в СССР) осциллографе ОМЛ-3М.

    Last edited: 11 окт 2015
    retrotube и Анархист нравится это.
  4. suslox

    suslox Пушистикс Staff Member

    Вакуумное термореле времени в стеклянном пальчиковом исполнении DLS19, AEI EDISWAN, Англия.

    [​IMG]

    На внутреннем основании есть некие надписи, предполагаю, что 8.61 - месяц и год выпуска прибора.
    [​IMG]

    Начинка крупно. Видна керамическая трубочка-изолятор, в которой находится нагреватель, подвижная биметаллическая пластинка с контактом в верхней части и неподвижная пластинка слева.
    [​IMG]

    retrotube, klapaucy и ASPARTAME нравится это.
  5. Упырь Болотный

    Упырь Болотный Пользователь

    Иногда надо разбавлять повторы чем-нибыдь новеньким.
    Микрокинескоп 30CB4A:
    [​IMG]
    Изготовлен японской фирмой Hitachi, предположительно в 1983 году. Применялся в видоискателе видеокамеры этой же фирмы.
    Интересной особенностью ЭЛТ является «взрослая», как у больших кинескопов, конструкция прожектора – у всех попадавших в мои руки микрокинескопов, да и у многих кинескопов с диагональю до 16 см прожектор имеет упрощенную конструкцию.
    Приведу его размеры: размеры экрана 22,7/26,6/31,5 мм (высота/ширина/диагональ), рабочий размер экрана 17,4/20,9/25,4 мм (высота/ширина/диагональ), длина трубки 88,6/31,9 мм (полная/конус), диаметр горловины 12,9 мм.
    Те же размеры в дюймах: размеры экрана 0,89/1,05/1,25 inch (высота/ширина/диагональ), рабочий размер экрана 0,685/0,823/1 inch (высота/ширина/диагональ), длина трубки 3,48/1,25 inch (полная/конус), диаметр горловины 0,505 inch.

    Last edited: 13 окт 2015
    Entladung, Анархист, ASPARTAME и 3 другим нравится это.
  6. retrotube

    retrotube Пользователь

    Нашел в архиве паспорт на опытный АММ-7


    Вложения:

  7. suslox

    suslox Пушистикс Staff Member

    Сч? Или Cu?

    Ну так выкладывай тоже :)

  8. AlexDark

    AlexDark Пользователь

    А что это за элемент такой - Сч ?

  9. silverray

    silverray Активный пользователь

    По всей видимости -- попытка обозвать хром русскими буквами. Что поделать, если с английским даже на уровне алфавита трудности:D

  10. silverray

    silverray Активный пользователь

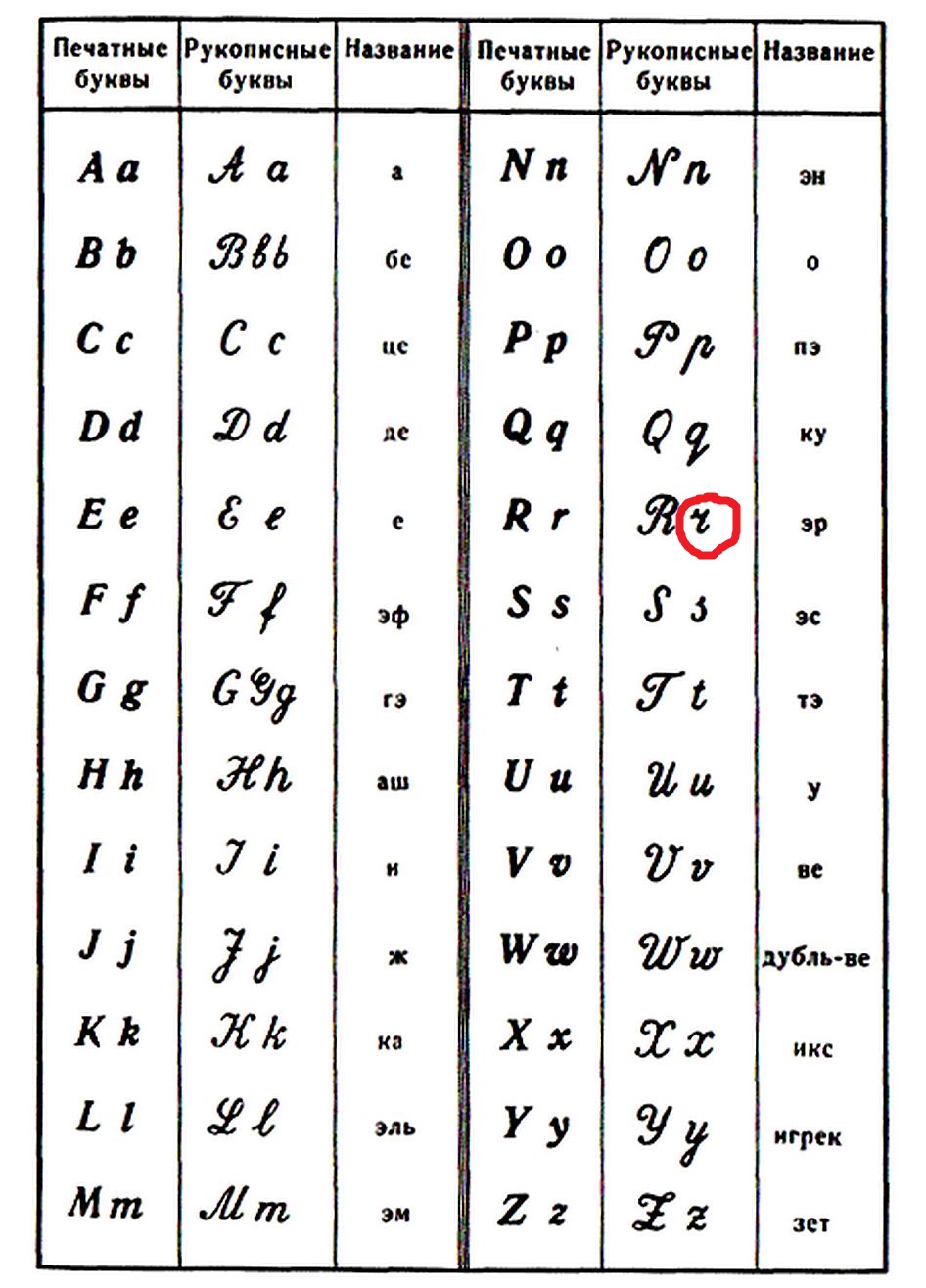

    Для справки -- печатные машинки почему-то не содержат строчных латинских букв. А поскольку химические элементы содержат в обозначении именно латинские буквы -- их или вписывают вручную, или используют наиболее близкую замену. Что, вообще-то, вполне очевидно.


    Вложения:

    • f12.jpg
      Размер файла:
      229,2 КБ
      Просмотров:
      891
    Entladung, sseg, klapaucy и 2 другим нравится это.
  11. suslox

    suslox Пушистикс Staff Member

    Так и скажи, если просто лень выкладывать... :(

  12. Leo Scar

    Leo Scar Новичок

    6Ж1П-ЕВ. Апрель 1972 года, производство г. Калуга.
    Стандартный набор маркировок - обозначение типа лампы, логотип завода-изготовителя, дата производства, штамп ОТК... и вместе с ними эта маркировка "Радиус".
    Раньше такого не встречал. Что означает эта маркировка? У меня из предположений было только то, что это была партия ламп, изготовленная специально для конкретного предприятия. И предприятие в принципе гуглится...
    [​IMG]

    ASPARTAME и klapaucy нравится это.
  13. retrotube

    retrotube Пользователь

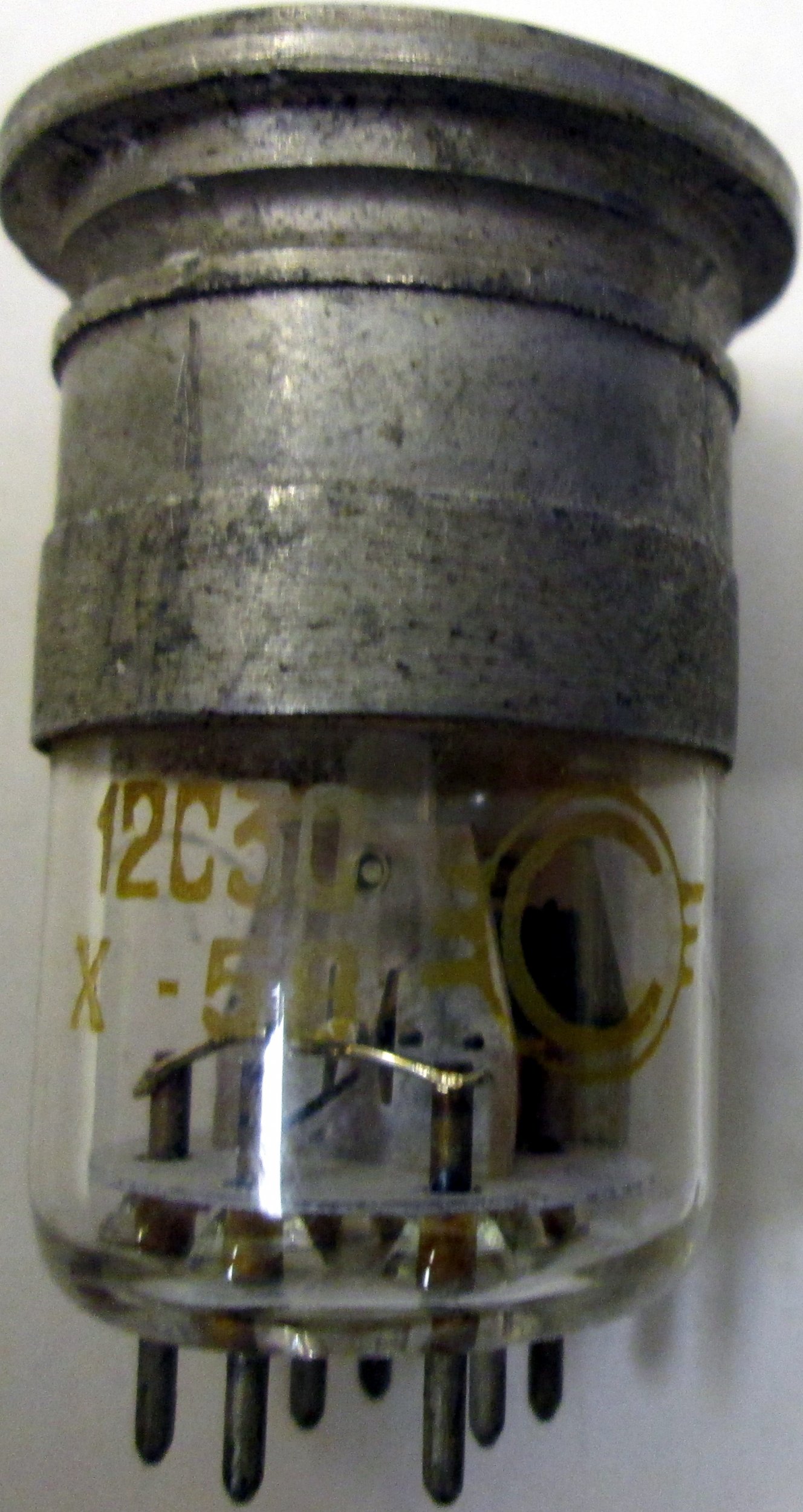

    12C3C
    1958


    Вложения:

    • 12c3c_1958.JPG
      Размер файла:
      461,7 КБ
      Просмотров:
      819
    ASPARTAME, klapaucy и Упырь Болотный нравится это.
  14. suslox

    suslox Пушистикс Staff Member

    57-ой :p
    [​IMG]

    retrotube и Упырь Болотный нравится это.
  15. retrotube

    retrotube Пользователь

    Есть к чему стремиться:)
    Ваша?

  16. suslox

    suslox Пушистикс Staff Member

    Моя :)
    Интересно, когда вообще эта лампа появилась у нас?

  17. klapaucy

    klapaucy Пользователь

    в инструкции 1956 года к испытателю ламп ИЛ-14 она уже есть...

    retrotube нравится это.
  18. Анархист

    Анархист Пользователь

    Попалась мне тут интересная забугорная трубка:)

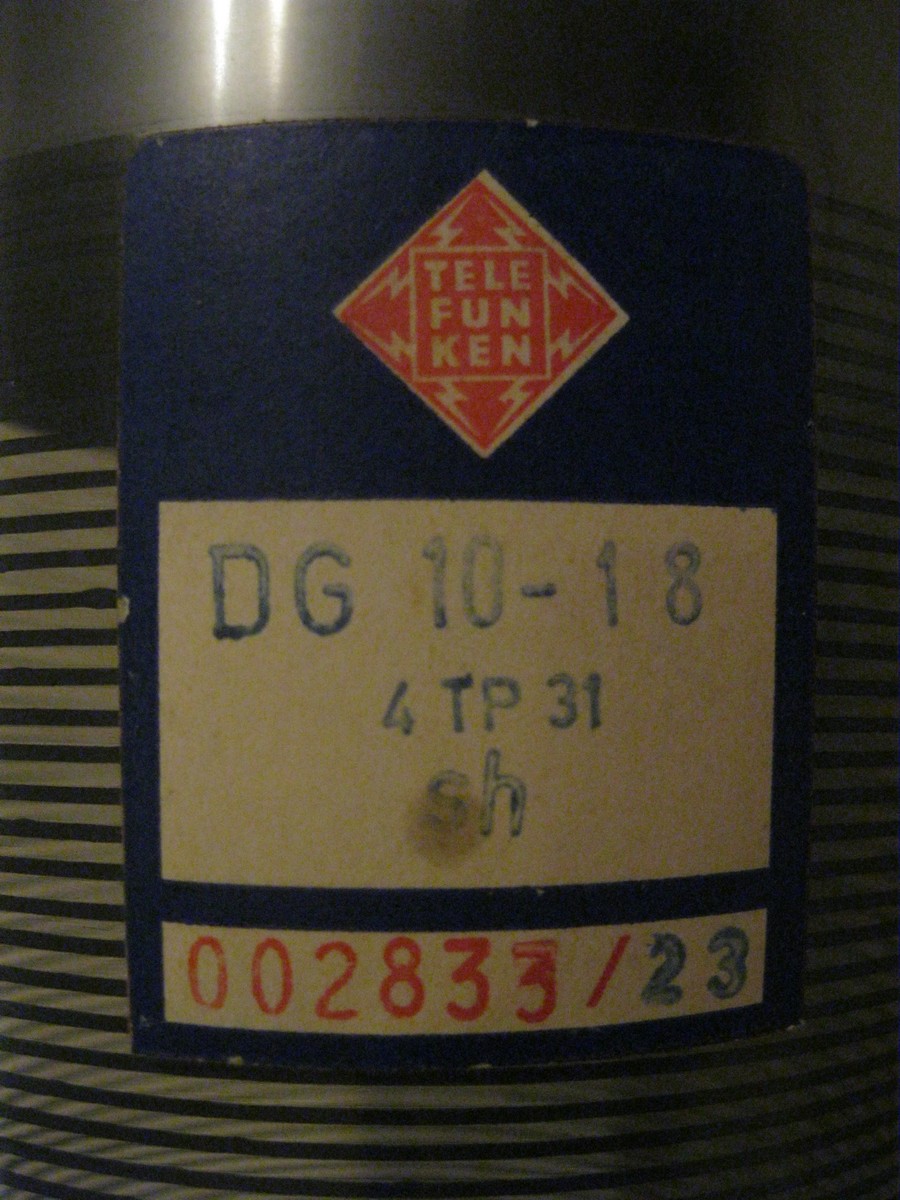

    А зовут её вот так :)

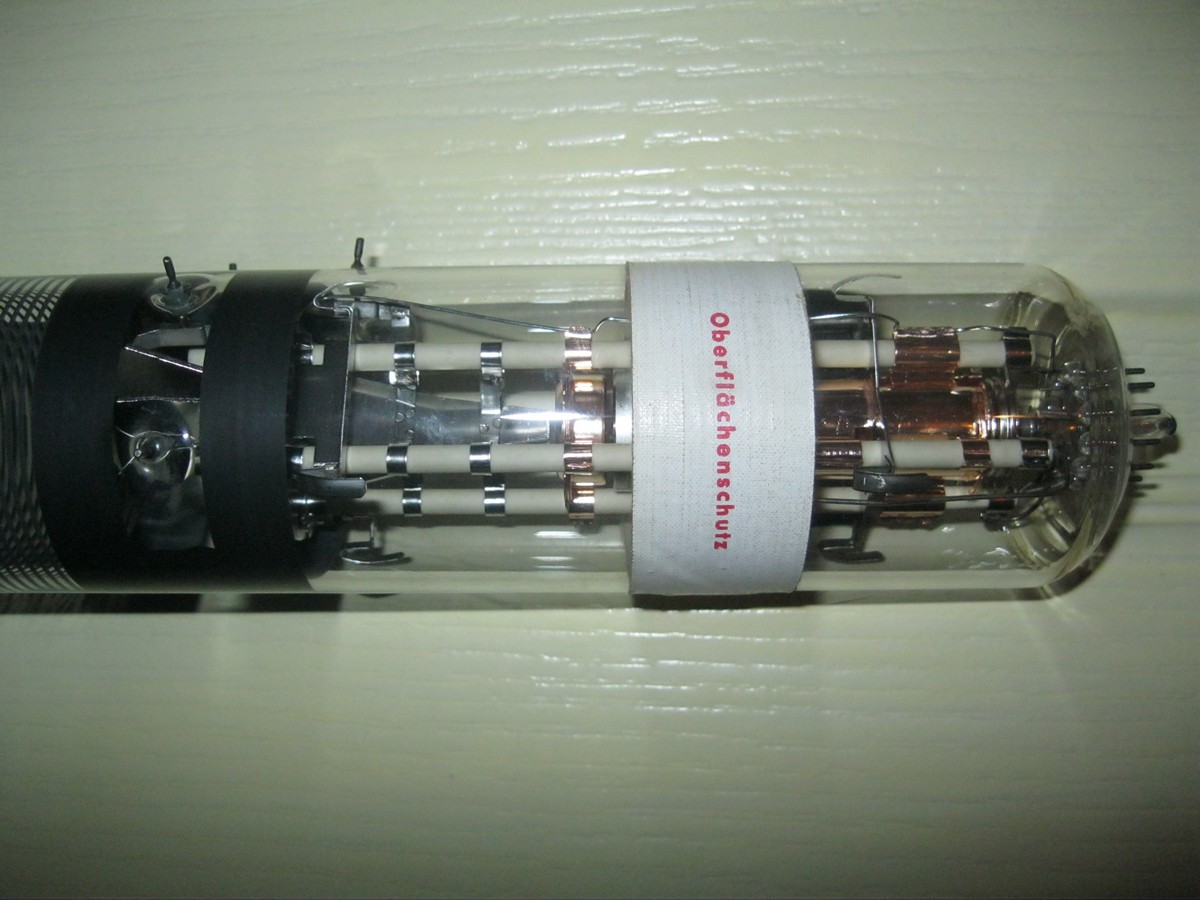

    Электродная система выполненная на керамических траверсах,сами электроды сделаны с меди и никеля(возможно что-то другое).
    Красная надпись гласит: Защита поверхности :)

    retrotube, Entladung, suslox и 3 другим нравится это.
  19. Упырь Болотный

    Упырь Болотный Пользователь

    Загадочная осциллографическая ЭЛТ 13ЛО18В:
    [​IMG]
    Изготовлена новосибирским заводом «Экран» в апреле 1979 года, что не глядя на эмблему легко определить по характерной подслеповатой сетке экрана. На фотографии она почти неразличима.
    Для чего было красить ЭЛТ черной краской – от моего понимания ускользает. Обдирать я ее не стал, но есть подозрение что под краской еще аквадаг скрывается. По крайней мере, на конусе. Там небольшой скол краски есть, и под ним что-то аквадагоподобное проглядывает. Но! Зачем нужен этот аквадаг снаружи, и, в особенности, зачем он нужен ‑ с учетом отсутствия возможности электрического подключения – непонятно…
    Использовалась эта трубка в осциллографе С1-76, а также приставке-анализаторе Р-399т из комплекта радиостанции Р-399.
    Еще одна, еще более загадочная осциллографическая ЭЛТ 13ЛО18В:
    [​IMG]
    Изготовлена новосибирским заводом «Экран» в декабре 1985 года.
    Трубка некрашеная, аквадага никакого на ней нет, конструкция прожектора прекрасно видна. Одна загадка ушла, две появилось. Во-первых, у этой трубки отсутствуют выводы на боковой поверхности горловины. И, во-вторых, я впервые вижу, чтобы отклоняющие пластины по «X» не просто экранировали, а вовсе прятали внутрь стакана, имеющего потенциал 2-го анода.
    Кстати, в имеющихся у меня справочниках описан только вариант трубки с выводами на боковой поверхности…

    ASPARTAME, retrotube, klapaucy и 2 другим нравится это.
  20. Случайность

    Случайность Пользователь

    уже лавно лежат дома два рентгеновских видикона, Они что только работаю с рентгеновским излучением, но не реагируют на обычный свет? или как это понимать,
    сразу вопрос, Оптика, но как?
