    на нашем форуме много начинающих и малоопытных радиолюбителей...поэтому я решил повыкладывать некоторые фоты любопытных, редких и интересных электро-вакуумных и газоразрядных приборов из моей коллекции, потому что не думаю,что большинство обо всем этом знает и понимает...
    есть вопросы - задавайте - попробую ответить и комментируйте плз :) надеюсь, тема хоть когонить заинтересует....

    зы:все фото чисто мои, хотя чтото из этого есть в инете... :)

    suslox, 12 окт 2009
    #1
  2. suslox

    suslox Пушистикс Staff Member

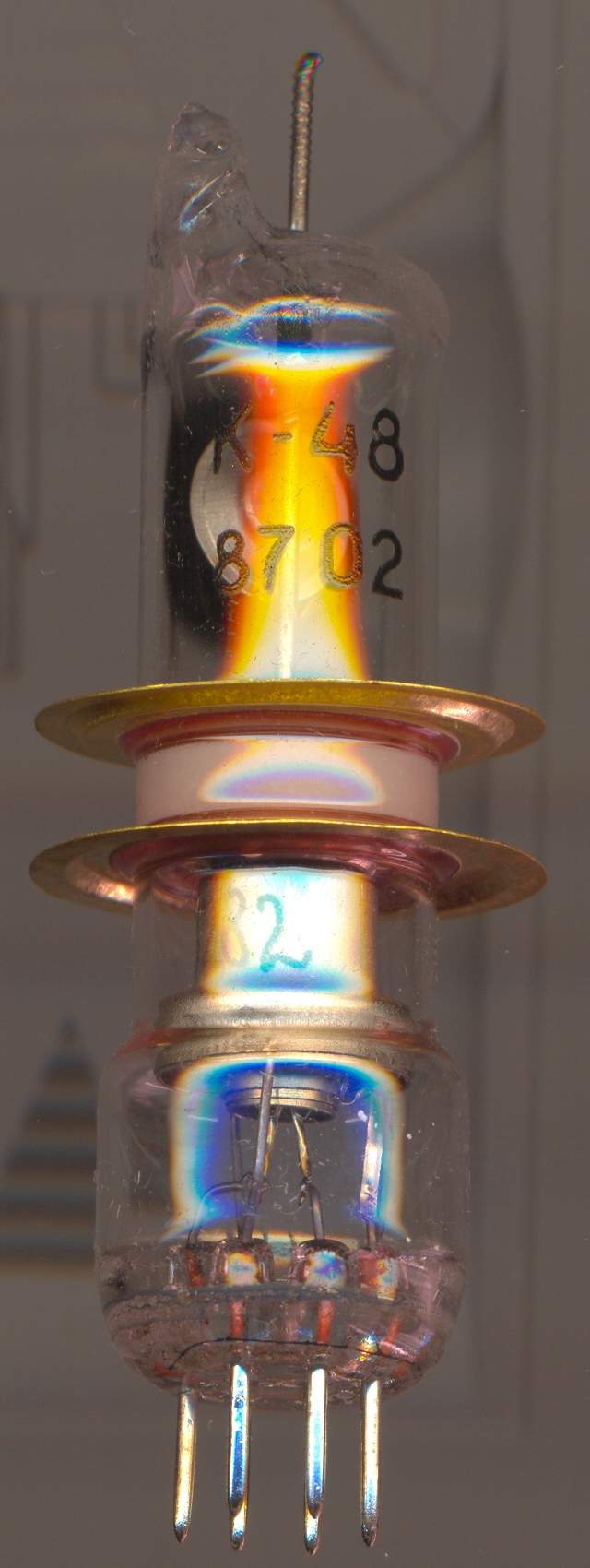

    для начала отражательные клистроны, предназначенные для генерации свч в основном в военной аппаратуре...


    Вложения:

    • 1005.jpg
      Размер файла:
      32,1 КБ
      Просмотров:
      4.808
    • 00021.JPG
      Размер файла:
      26,2 КБ
      Просмотров:
      4.678
    • -48.JPG
      Размер файла:
      67,8 КБ
      Просмотров:
      3.900
    suslox, 13 окт 2009
    #2
  3. suslox

    suslox Пушистикс Staff Member

    красивая лампа...6С5Д....свч триод на частоты до 3500 мгц :) лампа до предела посеребренная...


    Вложения:

    • 6с5д.JPG
      Размер файла:
      107,3 КБ
      Просмотров:
      4.007
    suslox, 13 окт 2009
    #3
  4. suslox

    suslox Пушистикс Staff Member

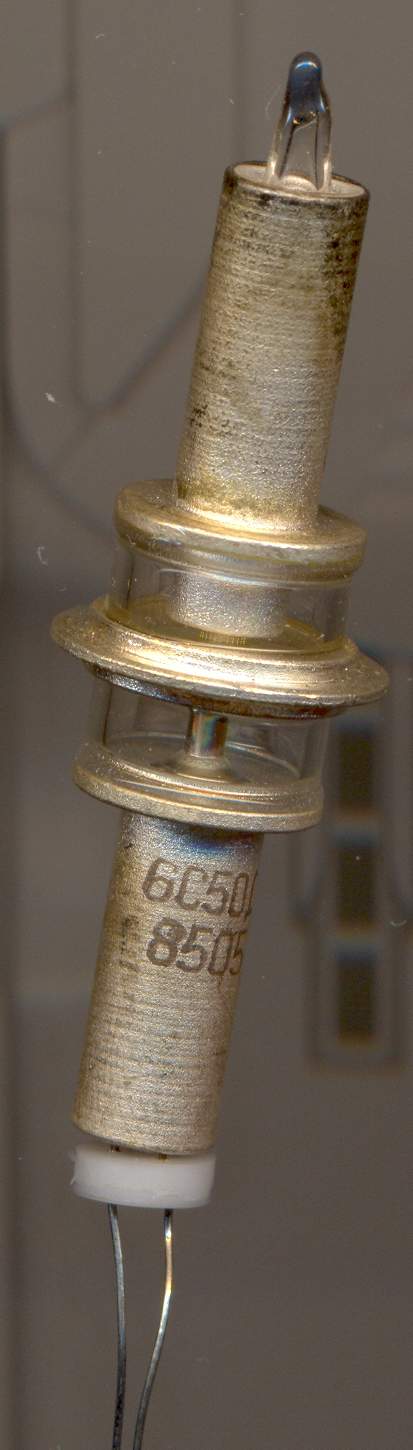

    6С50Д...металло-стеклянный карандашный импульсный триод дециметрового диапазона...
    в инете я видел аудио усилок на таких :)


    Вложения:

    • 6с50д.JPG
      Размер файла:
      45,5 КБ
      Просмотров:
      4.186
    suslox, 17 окт 2009
    #4
  5. luxor

    luxor Модератор Staff Member

    [​IMG]

    luxor, 18 окт 2009
    #5
  6. suslox

    suslox Пушистикс Staff Member

    про газовые стабилитроны думаю многие слышали...
    а вот интересный образец - СГ304С - высоковольтный стабилитрон с водородным наполнением, напряжение стабилизации 4кВ, рабочий ток до 1200 мкА :)


    Вложения:

    • 304с11.JPG
      Размер файла:
      183,1 КБ
      Просмотров:
      1.883
    suslox, 20 окт 2009
    #6
  7. suslox

    suslox Пушистикс Staff Member

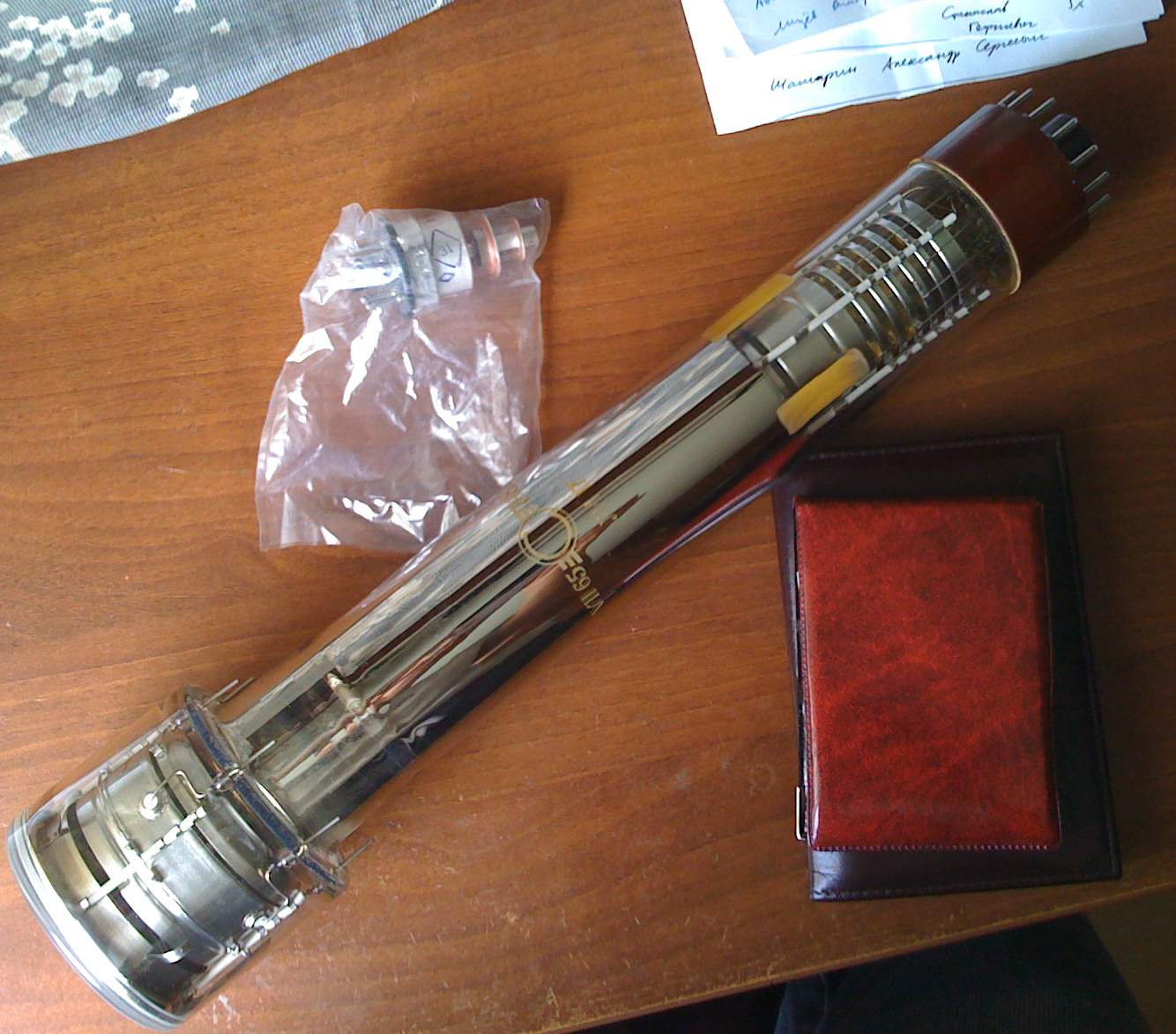

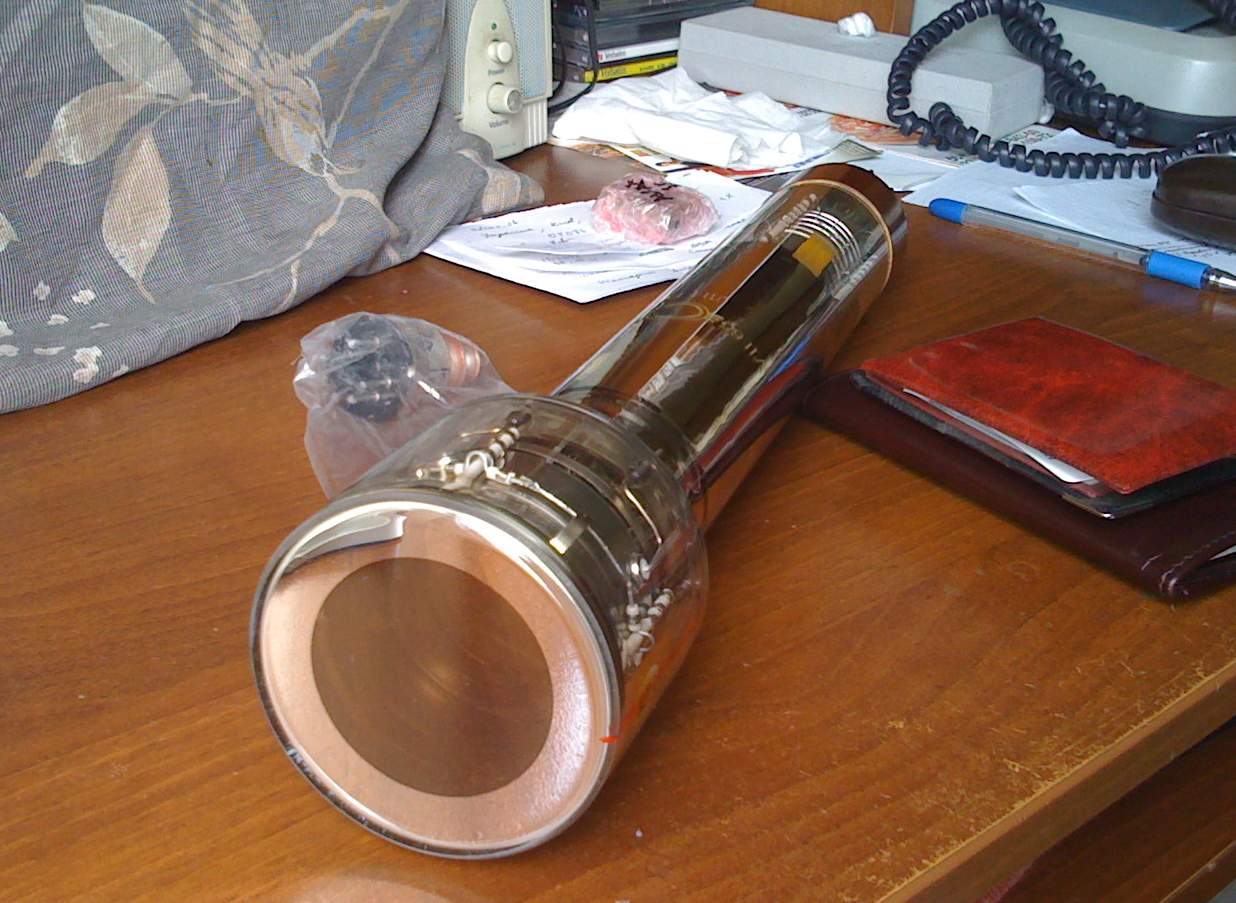

    абсолютный нереал!!!!еле достал подобное :p суперортикон ли-17


    Вложения:

    • IMG_0517.jpg
      Размер файла:
      125,3 КБ
      Просмотров:
      2.391
    • IMG_0518.jpg
      Размер файла:
      152,9 КБ
      Просмотров:
      2.328
    suslox, 23 окт 2009
    #7
  8. Drago

    Drago Новичок

    Drago, 23 окт 2009
    #8
  9. vb761

    vb761 Пользователь

    Одиночную! :lol: Есстественно видео. Такие приборы - суперортиконы и видиконы - применялись для преобразования изображения в электрический сигнал.
    Вот несколько фотографий от меня в тему.
    Перестраиваемый клистрон К-94А, применяется для генерации СВЧ излучения:
    [​IMG]
    Выходное окно и фланец, которым сей прибор прикручивается к волноводу:
    [​IMG]
    И еще - механотрон 6МХ1С - электровакуумный прибор с подвижными электродами, предназначенный для прецизионного измерения малых величин смещения и отклонения:
    [​IMG]
    Фото внутренностей - подвижный анод и спираль-контакт подвижного анода:
    [​IMG]

    vb761, 23 окт 2009
    #9
  10. suslox

    suslox Пушистикс Staff Member

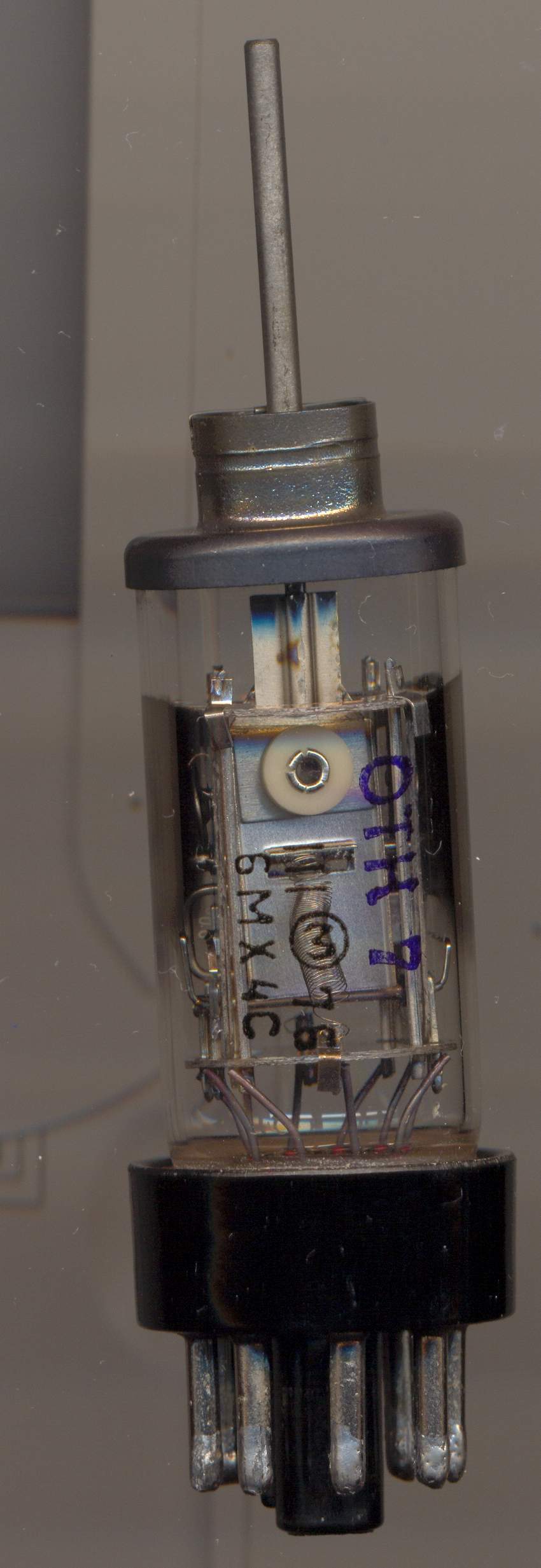

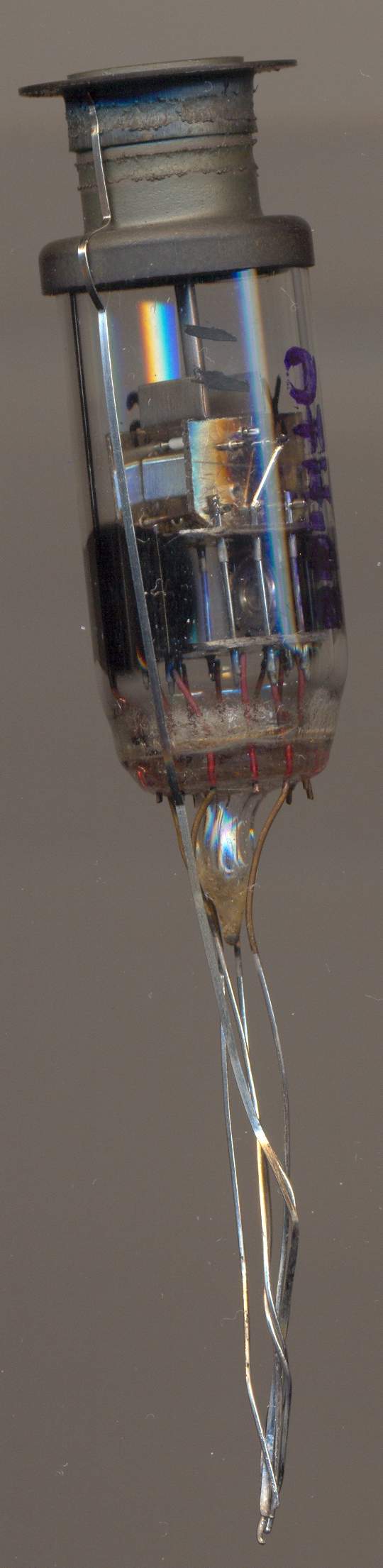

    еще пара механотронов..хотя один вроде повторный


    Вложения:

    • 6мдх3б.JPG
      Размер файла:
      71,3 КБ
      Просмотров:
      1.396
    • 6мх4с.JPG
      Размер файла:
      121 КБ
      Просмотров:
      1.449
    suslox, 28 окт 2009
    #10
  11. suslox

    suslox Пушистикс Staff Member

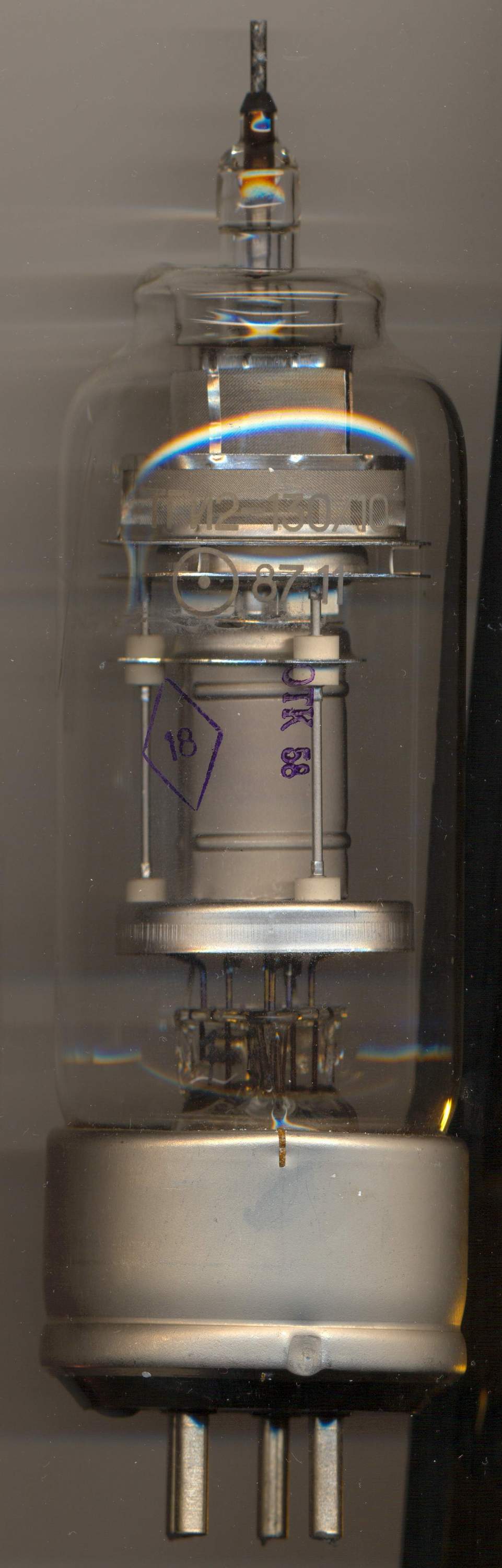

    а вот и пара мощных импульсных тиратронов с водородным напряжением.оба предназначены для применения в устройствах накачки лазеров, питания мощных свч магнетронов и выходных клистронов, искровых установках и тд

    тги2-130/10 --- 130А 10кВ в импульсе
    тги3-325/16 ---325А 16кВ в импульсе


    Вложения:

    suslox, 30 окт 2009
    #11
  12. suslox

    suslox Пушистикс Staff Member

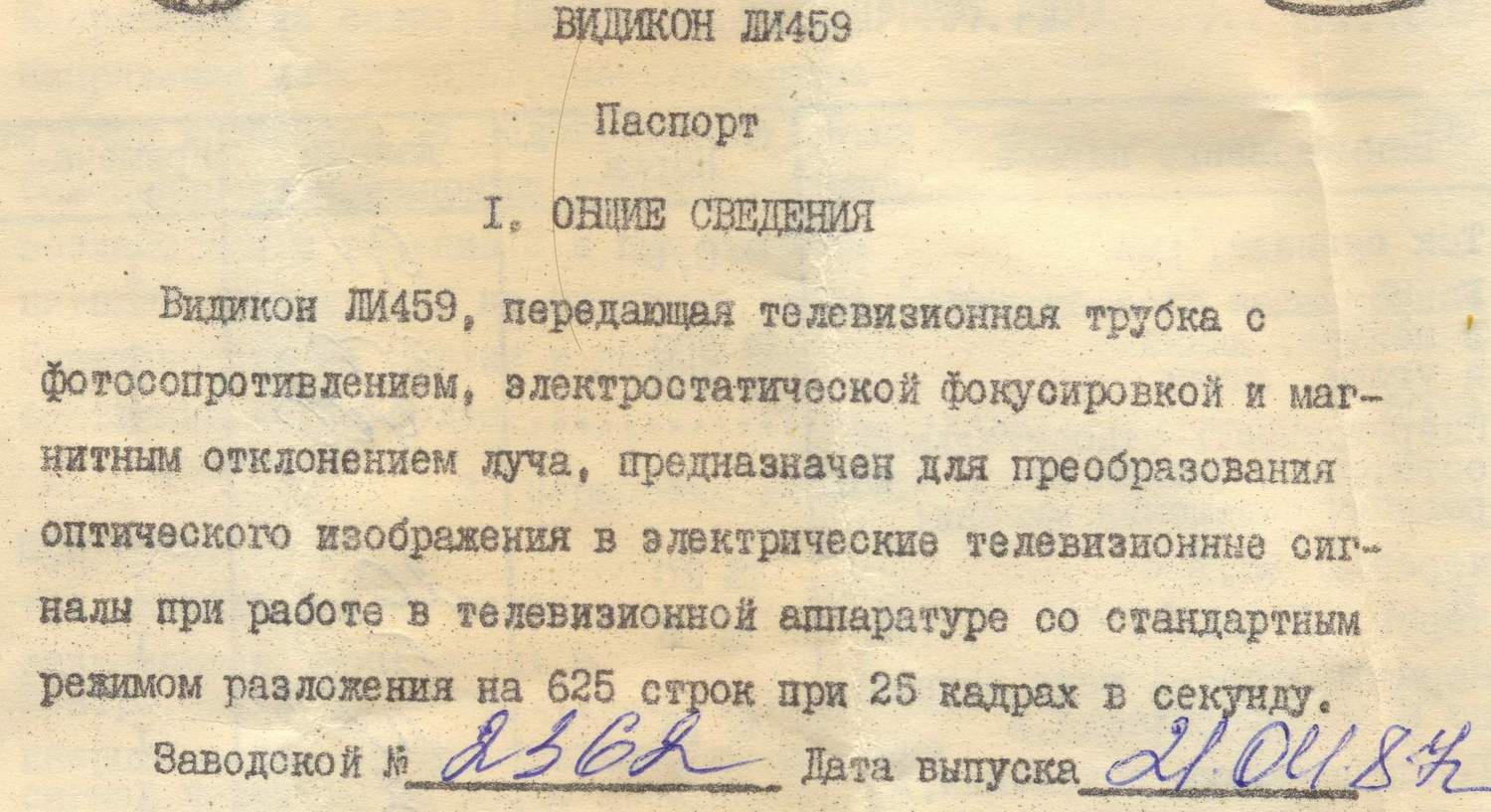

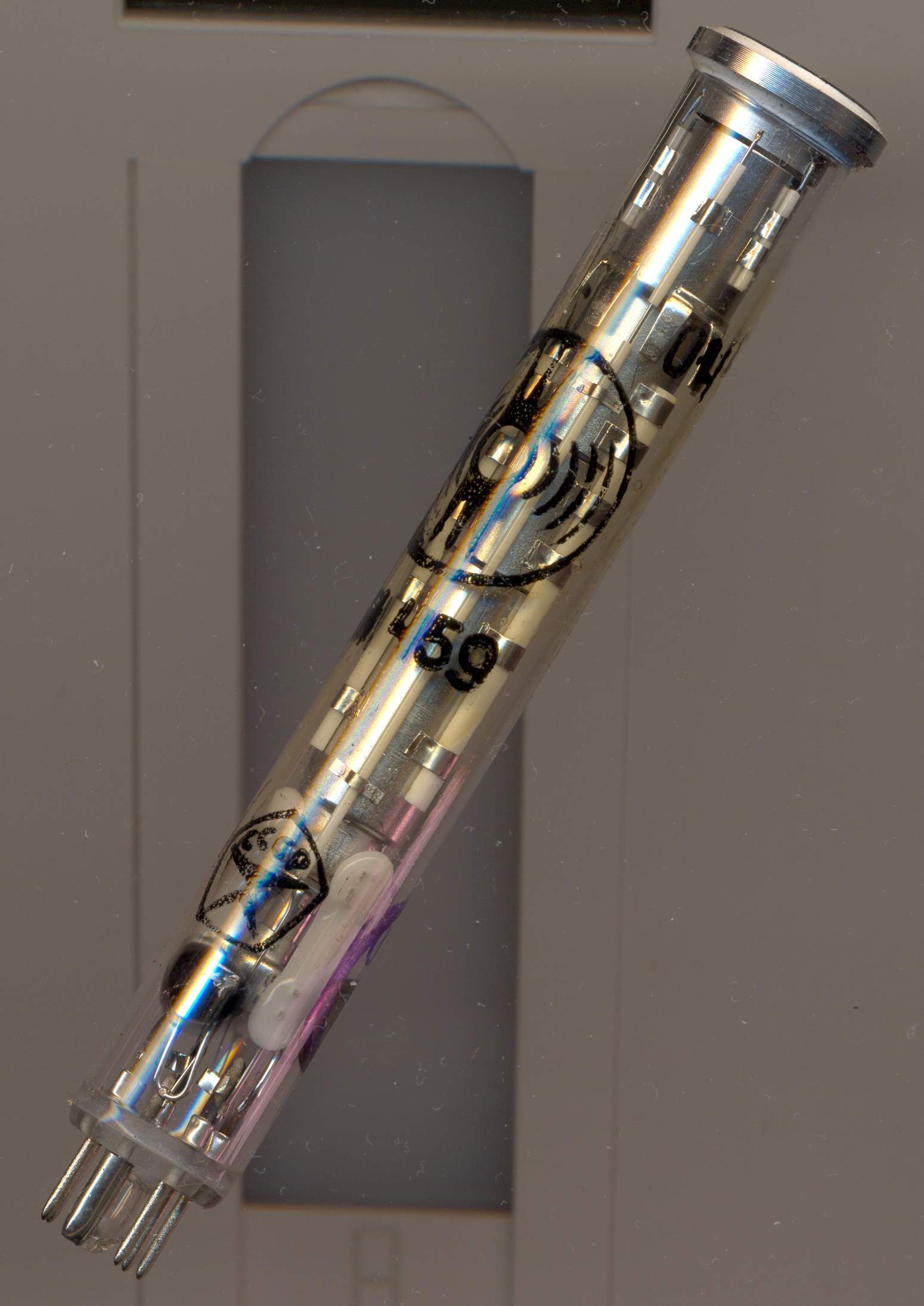

    в продолжение темы, начатой суперортиконом ли-17 ;)
    видикон ЛИ-459 ;)
    комментим плз и задаем вопросы :oops:


    Вложения:

    • 459.JPG
      Размер файла:
      165,1 КБ
      Просмотров:
      1.562
    • .JPG
      .JPG
      Размер файла:
      160,6 КБ
      Просмотров:
      1.576
    • IMG_0701.JPG
      Размер файла:
      76,3 КБ
      Просмотров:
      1.465
    suslox, 4 ноя 2009
    #12
  13. Случайность

    Случайность Пользователь

    нужна помощь знающих в опознание типа тиратрона Данных о нем нет известно только что на анод подается напряжение в 50КВ

    вот фотка
    [attachment=0:1i4yuy0c].jpg[/attachment:1i4yuy0c]


    Вложения:

    • .jpg
      .jpg
      Размер файла:
      4 КБ
      Просмотров:
      1.857
    Случайность, 4 ноя 2009
    #13
  14. suslox

    suslox Пушистикс Staff Member

    роман :confused: :confused: :confused: камера с видиконом есть????ты в москве???

    может чтото типа тги1-1000/25?
    просто 50кв тиратроны я видел, но они совершенно в других корпусах и очень большие...

    вот смотри:
    http://www.istok2.com/photo/2624.jpg
    http://www.istok2.com/photo/2629.jpg
    и еще тут можно посмотреть фоты тиратронов на 50кв...все они не такие как на твоей фоте...
    http://triod.kiev.ua/index.php?page=katalog.htm

    suslox, 4 ноя 2009
    #14
  15. suslox

    suslox Пушистикс Staff Member

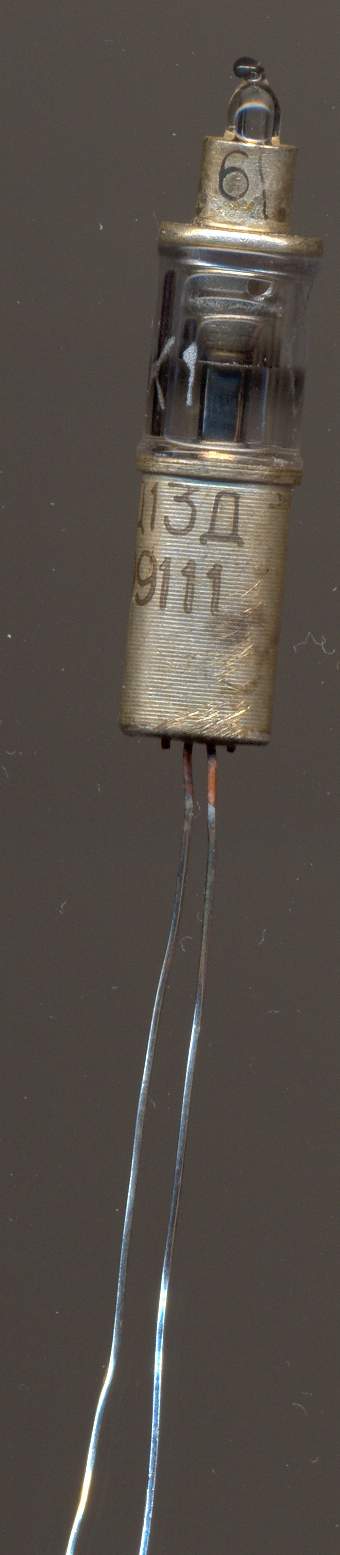

    карандашный металло-стеклянный диод 6Д13Д для детектирования в головках вч вольтметров и других приборах на частотах до сантиметрового диапазона


    Вложения:

    • 6д13д.JPG
      Размер файла:
      30,7 КБ
      Просмотров:
      1.474
    suslox, 7 ноя 2009
    #15
  16. Lum1noFor

    Lum1noFor Пользователь

    Включил красавицу 6Е5С. Вот фото:

    [​IMG]

    [​IMG]


    [​IMG]


    P.S.

    Есть еще 6Е1П. Может потом попытаюсь включить.

    P.S2

    За качество сильно не пинайте - говнокамера Nokia N70.

    Lum1noFor, 7 ноя 2009
    #16
  17. suslox

    suslox Пушистикс Staff Member

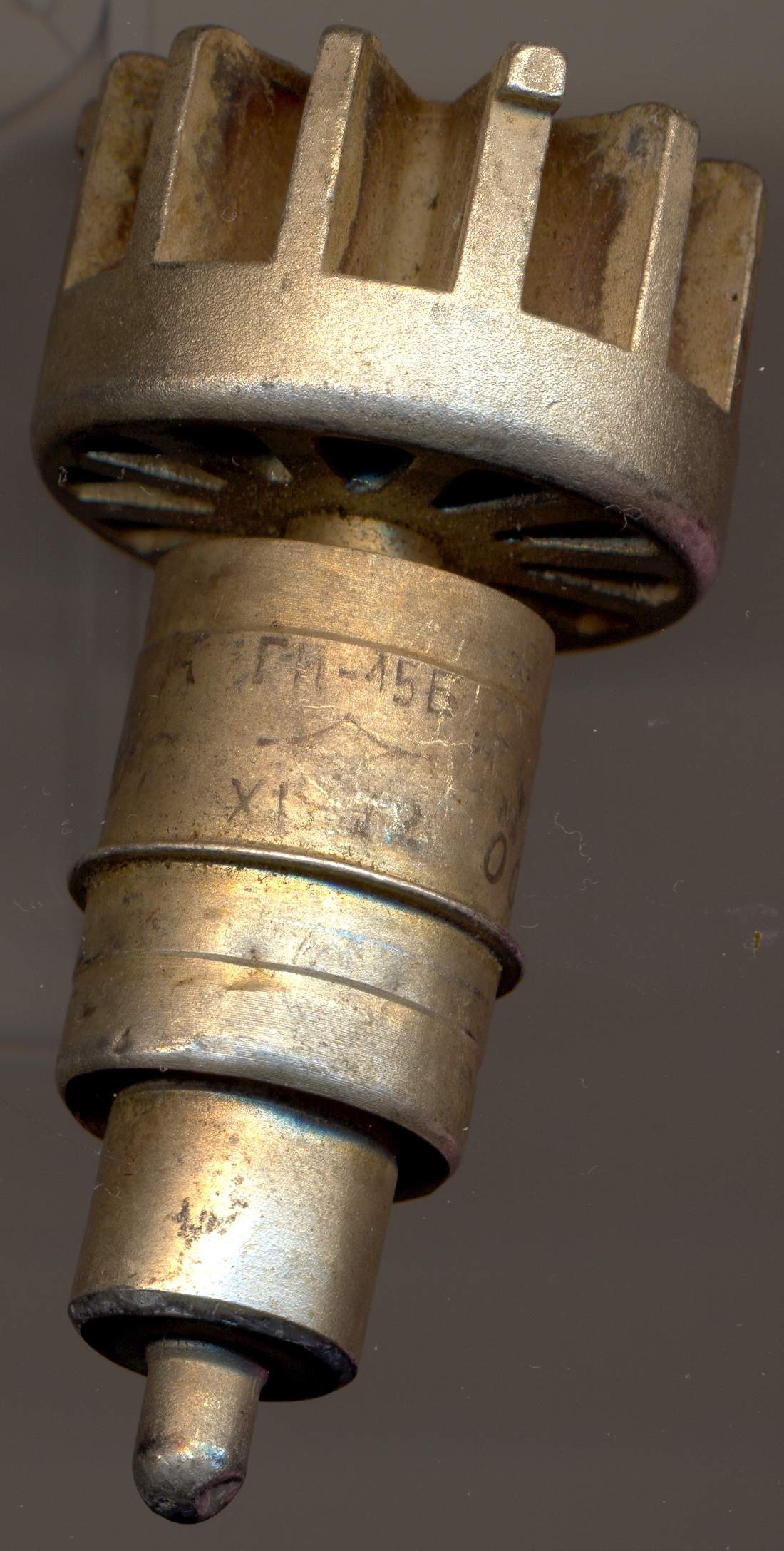

    ГИ-15Б....импульсный генераторный вч триод с принудительным охлаждением :)


    Вложения:

    • 15б.JPG
      Размер файла:
      210,6 КБ
      Просмотров:
      1.373
    suslox, 7 ноя 2009
    #17
  18. Lum1noFor

    Lum1noFor Пользователь

    Вышеупомянутая ГИ-15Б (справа) и ГИ-7Б (слева)
    [​IMG]


    Знаменитая Г-807
    [​IMG]


    Раритетная 6Б8С 55 г.в. (слева) и необычная 6А10С
    [​IMG]


    Страдали фигней всем коллективом, и вот что получилось: Слева в большой стеклянной колбе - ГУ-48. Справа - ГУ-74Б
    [​IMG]


    Ближе:
    [​IMG]

    [​IMG]


    Бареттер - первый токоограничивающий драйвер. Это вам не LM2621 :D :
    [​IMG]


    Малышка ГС-15Б. На аноде чуть ли не полтора киловольта!
    [​IMG]

    Lum1noFor, 8 ноя 2009
    #18
  19. suslox

    suslox Пушистикс Staff Member

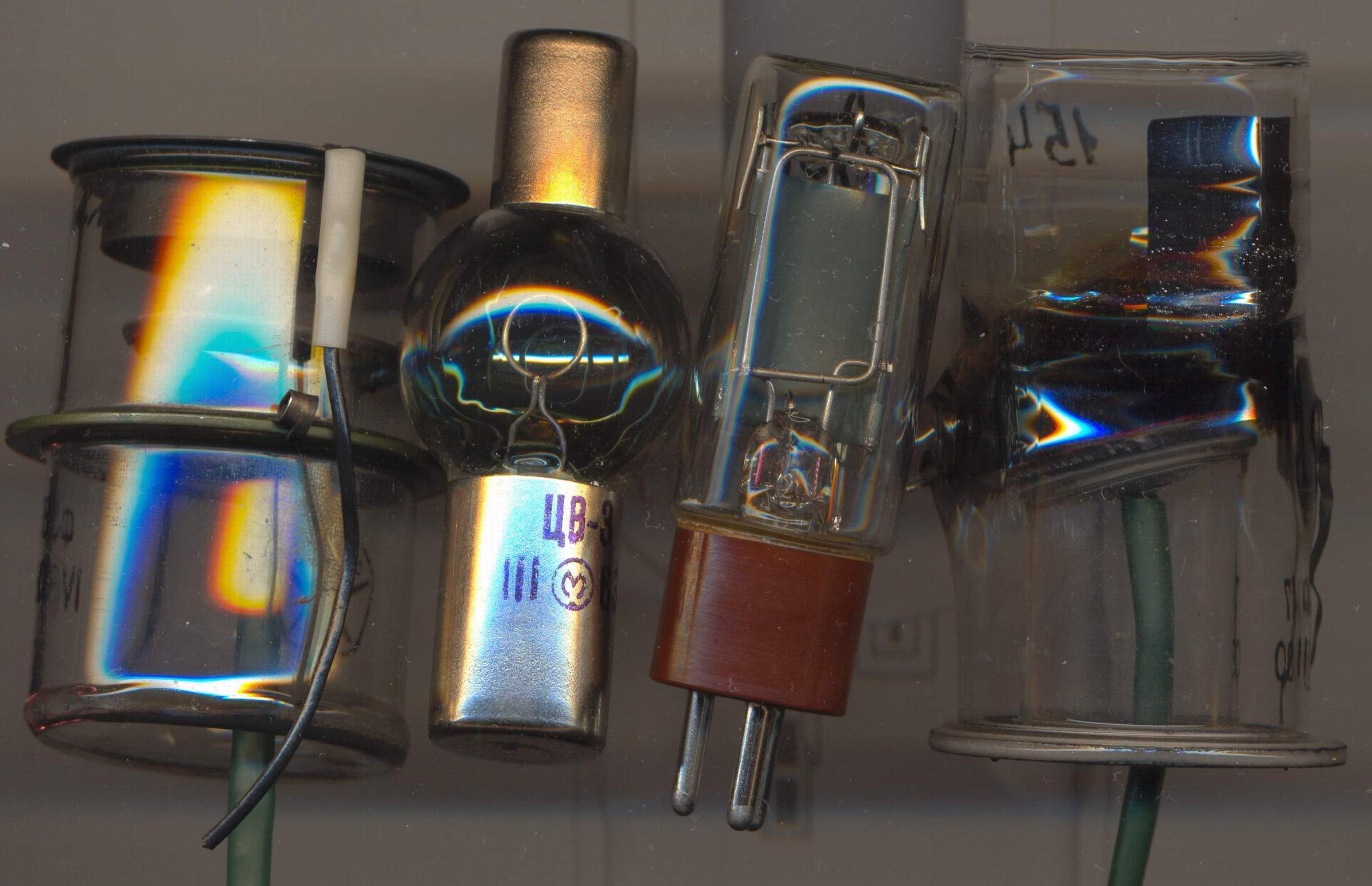

    вакуумные фотоэлементы :)
    слево направо: Ф-23, ЦВ-3, Ф-2 и Ф-17

    Ф-23 и Ф-17 применялись в спектрометрах и подобных устройствах, Ф-2 - двуханодный, ЦВ-3 - для применения в звуковой и подобной аппаратуре


    Вложения:

    • .JPG
      .JPG
      Размер файла:
      249,4 КБ
      Просмотров:
      1.364
    suslox, 11 ноя 2009
    #19
  20. straus

    straus Пользователь

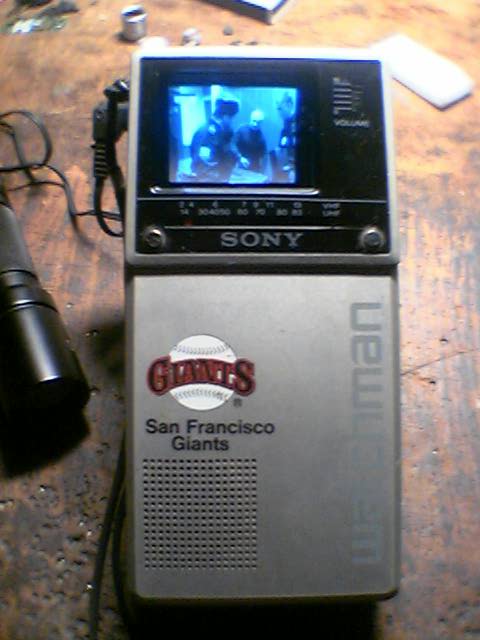

    Ха. А у меня есть зомбоящик SONY Watchman FD-20A - карманный телевизор на ЭЛТ!


    Вложения:

    • Img.jpg
      Размер файла:
      34,8 КБ
      Просмотров:
      1.975
    straus, 11 ноя 2009
    #20
