Драйвер ZXSC400 модуль Aixis и буржуйско китайский фонарик

Вот моя история создания 3его лазера
вобщем заказал оптику у Некита купил фонарь заказал через Суслокса 400микру и транзистор а лд так и не мог найти пока не случилось чудо сгорел дисковод в моём компе
но произошло непредвиденное когда запихивал всёв фонарь то у меня оборвался провод на лд, включил не пашет разобрал обрыв забыл про кондёр а в момент пайки он разрядился на лд и убил его
блин теперь как всегда ждать месяца 2 пока не случится чудо ив моих руках не окажется поломоного резака
ЧУДО ПРОИЗОШЛО



Re: Я неудачник или как я делал и спалил лазер

фото луча сделано ещё на простом драйвере с 2 кондёрами и резюком 5ом

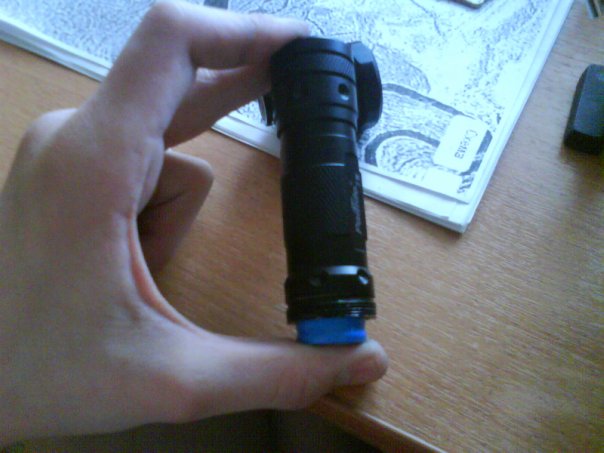

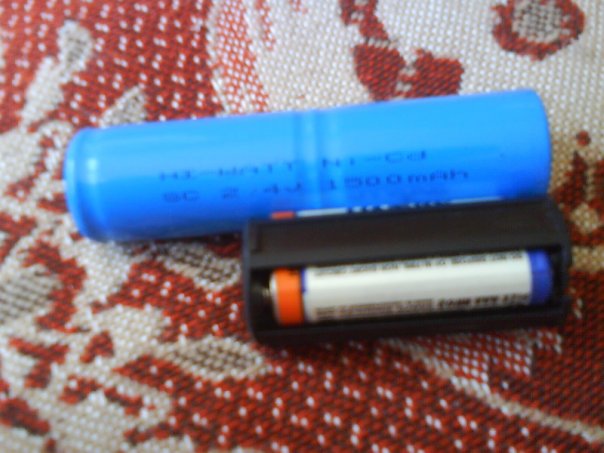

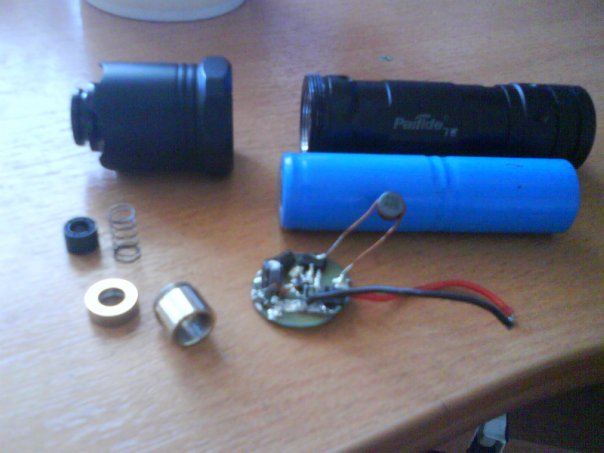

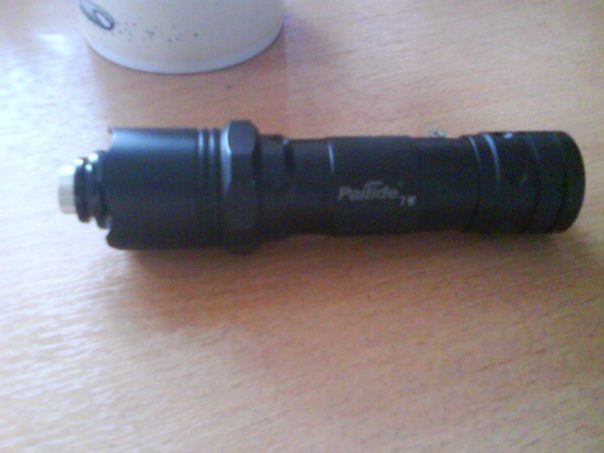

место под аккум выигранно засчёт удаления рефлектора и алюминевой заглушки радиатора с мощьным светодиодом а сзади в крышке с кнопкой был сточен порог для ограничения блокка с аккумами и от 2 сантиметровой пружины пришлось отрезать 1,5см за ненадобностью

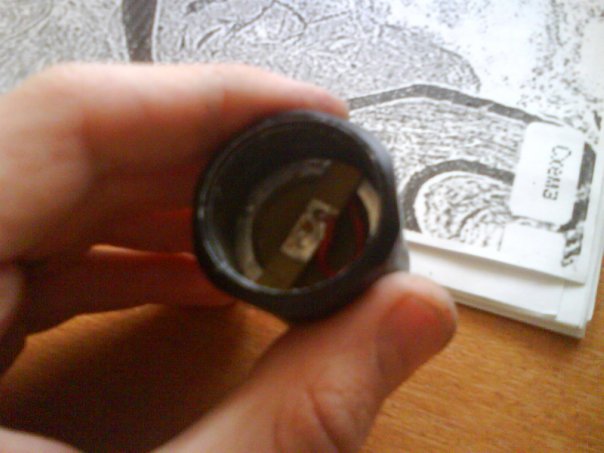

З.Ы. кольцо с резьбой на котором крепится драйвер раньше прижимало рефлектор

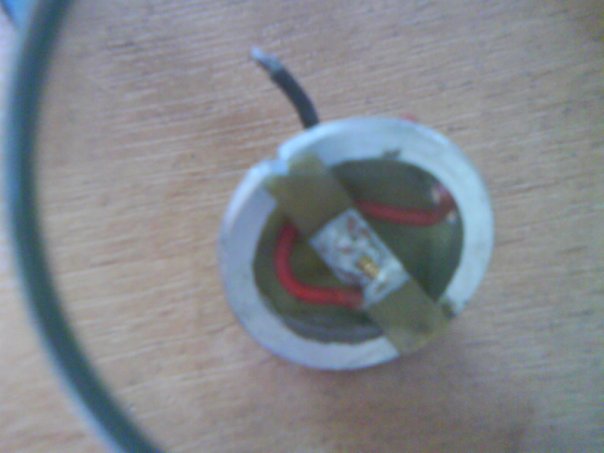

если кто заметил там такая писюлька жёлтого цветта куда паяется красный провод (провод очень гибкий и не горит снят со спаленного регулятора маркус увлечение 10 ) эта хрень позолоченный пружинный контактпод динамик с телефона лыжи G1800



Re: Я неудачник или как я делал и спалил лазер

Блин, что-то много в последнее время народ убивает диоды конденсаторами.
Я сам вчера свой ИК спалил нафиг. Стандартных признаков вылета резонатора вроде нет (полосы там всякие), просто интенсивность резко упала. Максимум что выжал, это на 150мА ели-ели чёрная изолента в фокусе задымилась, раньше на 120 там уже белая точка горела.

Под микроскопом на кристалле, рядом с местом присоединения проволочки какая-то точка, то ли царапина, то ли прилипло что. Может и не связано никак с дохлостью.

Так ли нужен этот здоровый кондёр? Может от него вреда больше чем пользы?



Re: Я неудачник или как я делал и спалил лазер

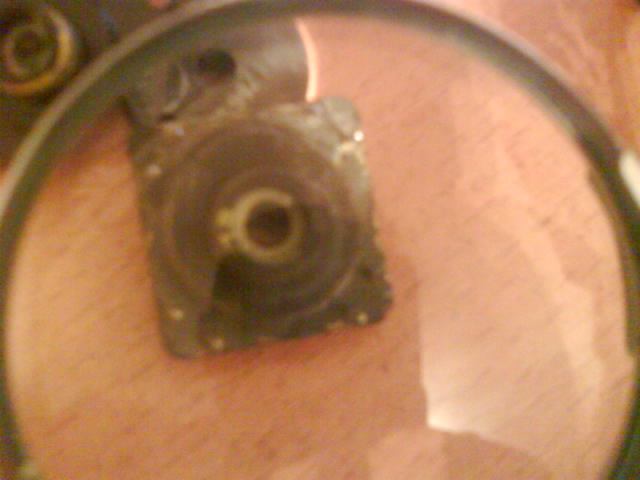

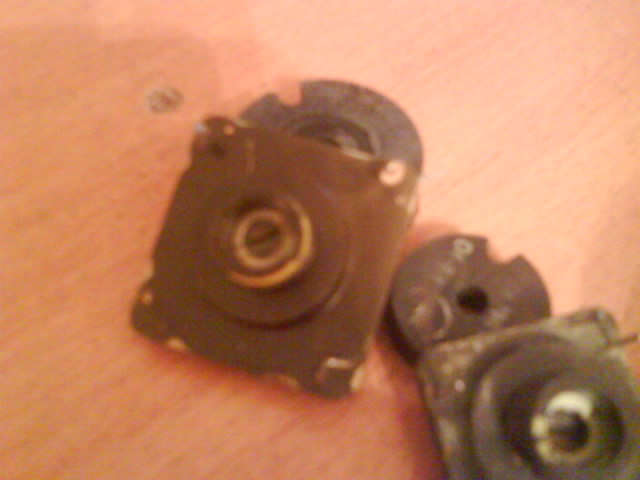

лучше не связывайся из 5 купленных разьёмов только 1 оказался с более менее ровной резьбой можно вместо него взять на барахолке разьём от старой вч техники они разного диаметра и с очень мелкой резьбой или если порыться на тех же барахолках то там есть феритовые чашки на них снизу пластиковая хрень такя стоит там феритовый стержень с регулировкой на очень мелкой резьбе резьба точь в точь как на модулях аиксиз и в ту металическую гаечку как раз вставляется дивидишная линза



Re: Я неудачник или как я делал и спалил лазер

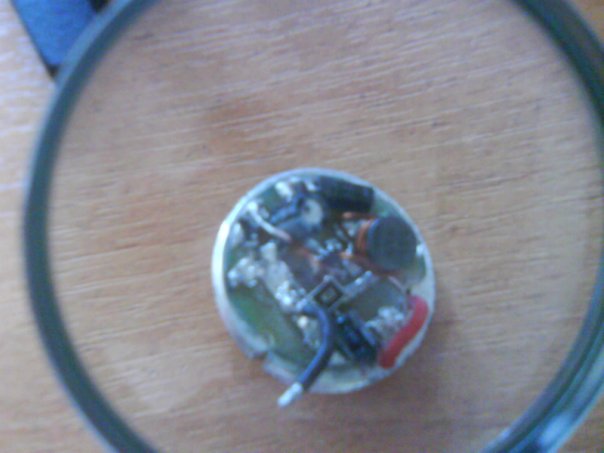

для драйвера на ZXSC400 без кондёра никуда но для теста я и резюком обхожусь

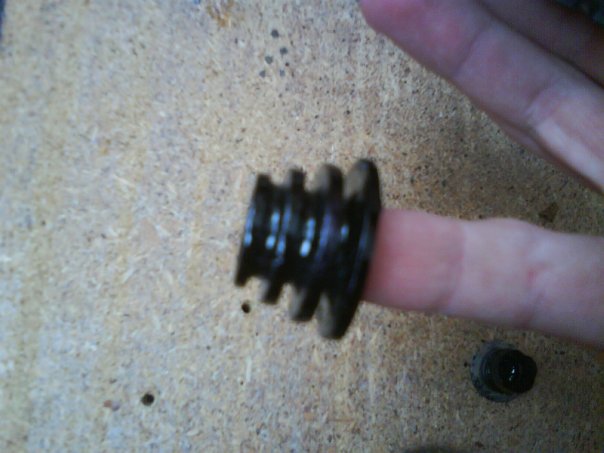

тока что выварил клей из тех подложек вобщем линза от модуля аиксиз чуть чуть не подходит по диаметру а резьба в самый раз
З.Ы. чашки на злой шокер готовил а те пластмаски так в качве бонуса
блин жаль поштучно каретки никто не продаёт



Re: Я неудачник или как я делал и спалил лазер

Ага, полгода зеркала себя нормально чувствовали, а после отпадания провода, вдруг постепенно выгорели)



Re: Я неудачник или как я делал и спалил лазер

Я свой тоже кондером спалил, отпаялся провод (плохо припаял из за того что мелкий кондер стоял прямо на выводах) с тех пор мелкие кондеры не паяю, да и от больших стараюсь воздерживаться... Единственная польза это более плавный пуск и гашение диода, а так же сглаживание пульсаций... А вот в импульсных схемах например на 400 микрухе действительно ни куда не денешься... она заряд от импульсов накапливает, без неё работать не будет....



Re: Я неудачник или как я делал и спалил лазер

блин такой девайс запендрячил а никто даж не коментит
всё таки для восьмикласника норм будет



В данный момент потребление 450ма на лд 300ма при 2.2 волтах на батарее отрубается микруха ,хоть мультиметр и показывает 2.2 вольта но запитать ничего нельзя ни моторчик ни лампочку ничего аккум проседает влёт
Моего злого аккума хватает примерно на 2-3 часа в непрерыве ,гоняю уже неделю каждый день порчу всё подряд примерно минут по 15 точно, только сёдня аккум отрубился хотя предыдущего лазера который с аккумом от телефона хватало на 2 дня
полностью доволен 400микрой



нормальный девайс...я рад,что у тебя 400 норм запустилась



а у тея чё не запустилась ?



плату вручную рисовал но могу примерно набросок сделать



Немного доработал:
1)Афторский логотип
2)Замена лд от nec ad5170 на Asus 1608P3S + поднятие тока через лд до 400ма
[youtube:inar4gw2]http://www.youtube.com/watch?v=4kRIjERTKTE&feature=channel_page[/youtube:inar4gw2]

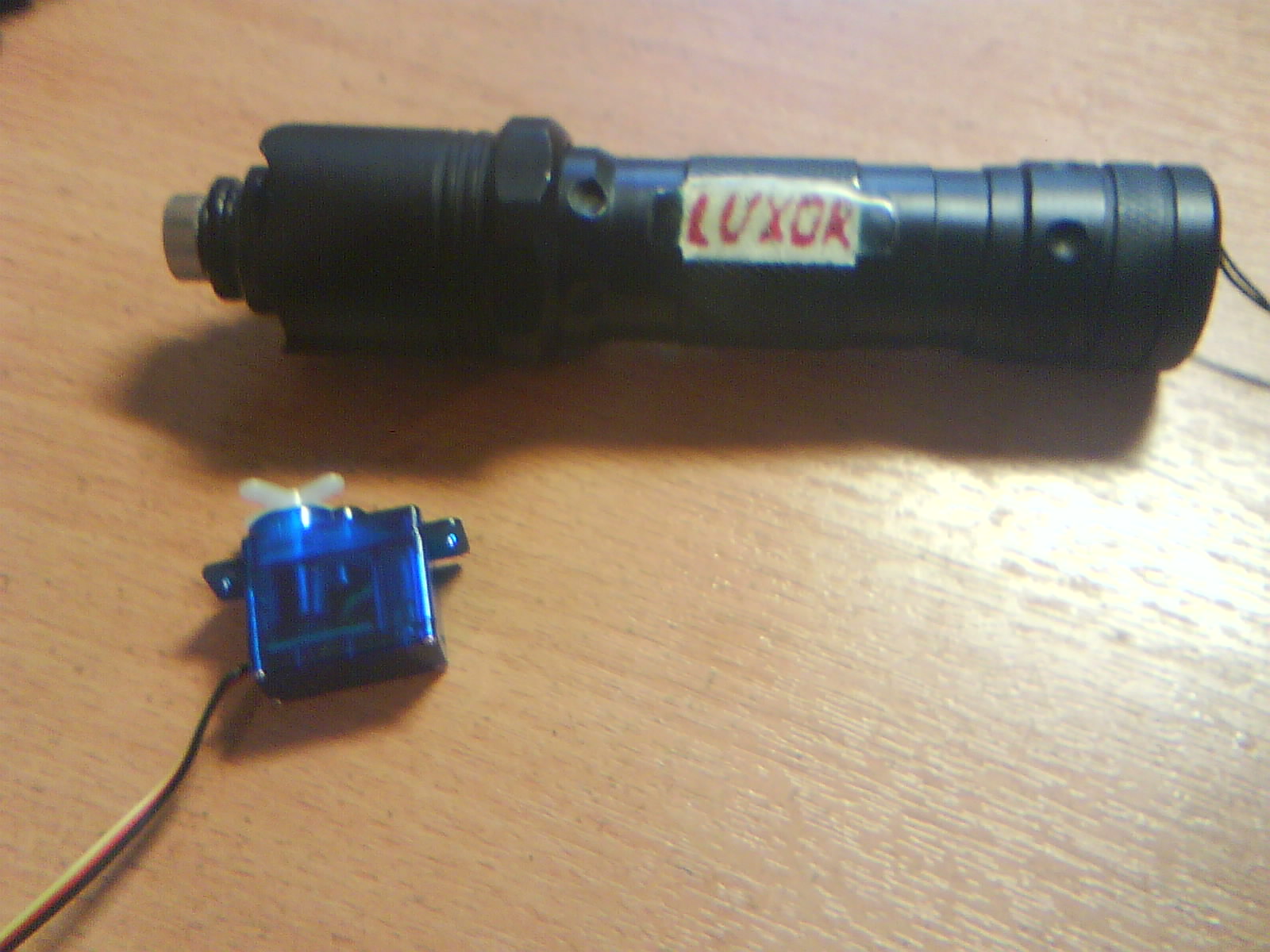

З.Ы.Вобщем коробка для сравнения не было сфотал с hs55 (21*23мм)

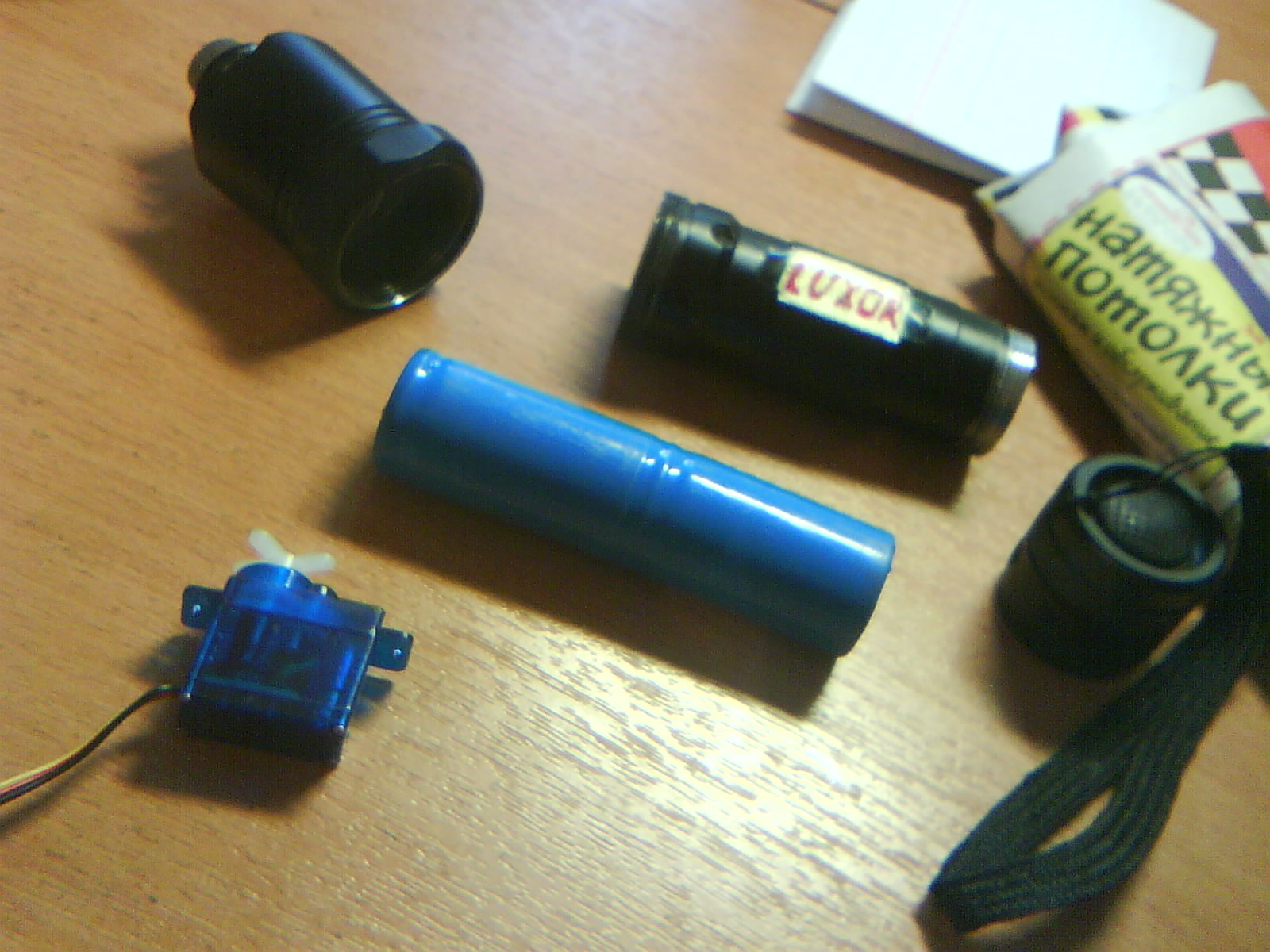

потолки это кагбэ ВАША ГАЗЭТА

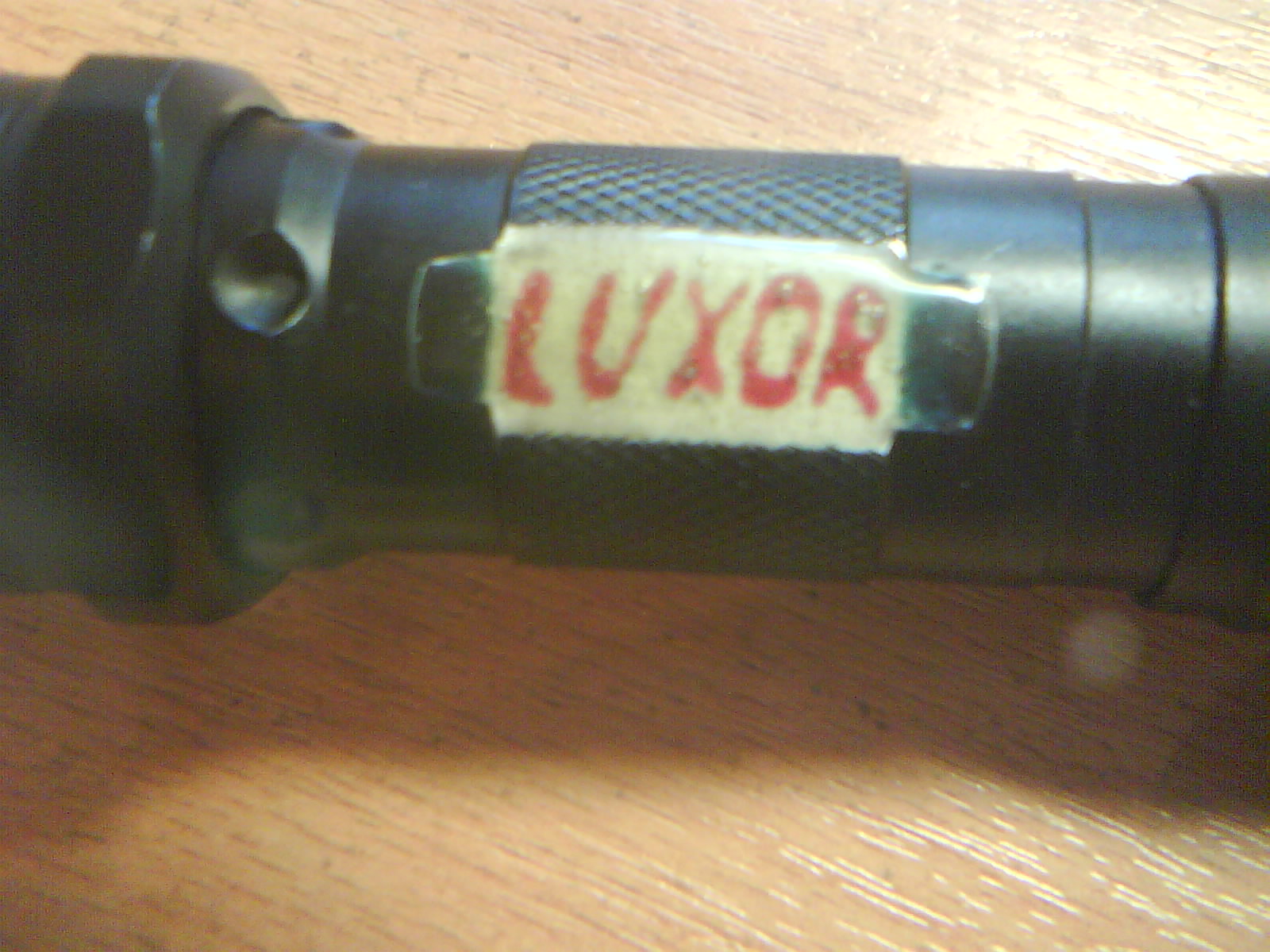

надпись из эпоксидки+краска от струйника , была идея выгравировать но дремель сломался
это просто камера так видит ,а для глаза впринципе не так ярко
