Драйвер на MAX1771

Всем здравствуйте, хочу попробовать сделать драйвер на микросхеме MAX1771, в даташите написано, что ток до 2^х ампер, мне нужен один, я не смог до ампера разогнать LM2621 только 0,5. Схема из даташита, только я туда подписал сопротивления резисторов регулировки напряжения, и резистор вместо 40мОм 20, там график был, max ток от входного напряжения, для разных сопротивлений... 20мОм самое оно по моему...
Кто что думает по поводу микросхемы? Можно ли с нее ампер снять? Про индуктивность: надо ли 22мкГн? поменьше наверное... примерно каким проводом мотать? Есть катушечка диаметры: внут 2, внеш 6, L для намотки 4мм, пойдет? Гантелька.

Схема из пайнта, не крепиться, я не знаю как, переименовка под jpg не прокатила... Ну в общем я завтра попробую...



Спасибо, а про индуктивность? Какова и подойдет ли катушка моя?

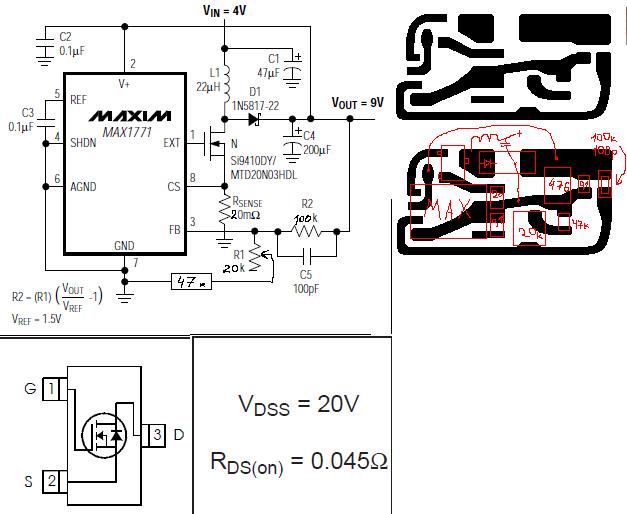

Страница 8 нижняя схема, вместо 40мОм , 25; R1=47кОм + 20кОм(переменный); R2= 100кОм.
Исходя из формулы регулировка 3,7 - 4,7В.
Она будет работать при IN 4В OUT 4В ? А при IN 4,5В OUT 4В
Вроде там на последних страницах была схема где она как понижалка работала...(с английским туго)



Да нет, выходное должно быть постоянно, просто хочу питать от лития, а он разряжается и напряж. падает... вдруг они сравняются? Ну да повышающая, но... там на схеме приписано OUT 3,3 и 5, а IN 3-11В ,это в даташите на 13-14 стр.



Ну он понижающий, и для него ампер максимум, я думаю рискованно, вдруг 1,1 будет? Снаружи транзистор, это позволяет мне его выбирать, как я понимаю от него многое зависит... Если честно я выбирал ее так: заходил в чип и дип, Dc-Dc преобр., 2А( ну как бы запас) он мне нашел 3 микры, и описание их на русском, эта мне понравилась, и по крайней мере не редкость если что знаю где купить...



Транзистор подойдет IRF7821? В даташите рекомендован Si9410DY 30В 7А и еще какой то на 20А вроде...



Синий диод. Вы наверное тоже за то, чтобы питать его током? Я хочу напряжением, по моему это более понятно и уместно, свою точку зрения я могу пояснить. Тем более я в обсуждении не нашел схему, которую бы большинство одобрило. Какие то не дают ампер, какие то греются, а какие то слишком дорогие или сложные. Как я понял напряжение должно быть 4.3В , при этом ток будет 1 - 1.2А можно эту схему от лития питать?



Ну ладно, я рад что рассмешил, но я не писал что это так, и ни как больше, я просто сказал, по моему... Ну и то что я это как то себе пояснил: я пробовал замерять ток фиолетового от прогрева, когда он был уже в фонарике, так вот ток вырос на 4 ма за 20 с, еще за 2 минуты, на 1 мА и все, больше не рос. Мне кажется в этом случае не важно чем, а? Ну ладно возможно все не так, я извиняюсь конечно, и спасибо за ответы, а та схема где обсуждается? Сложная?



Да, я ее видел по моему, здоровская, но это не по моим силам, слишком много деталей, нет спаять то я это смогу (вроде) но так чтобы в фонарик влезло....сомневаюсь... ладно, а эту схему в стаб. Тока переделать можно?



Да что всё Инф, да Инф? Я то что? Можно ли питать синие напряжением? Незнаю, я не пробовал. Но думаю ток будет здорово гулять, т.к. они родственные с фиолетами. Но вот ВАХ у них мне почему-то больше напомнила красные. За питание напряжением ТОЛЬКО красных я ничего не говорил. Возможно и ИК переносят такое питание, но я это не проверял. Вот фиолеты да, то что там ток незначительно уплыл, просто говорит о хорошем условии охлаждения. А что если попробовать подогреть радиатор? Наверняка ток резко поползёт вверх...

По поводу схемы.
Если реактивный ток уменьшается в два раза, индуктивность желательно увеличить в столько же раз. Реактивный ток должен где-то в 2...3 раза превышать средний выходной, в нашей ситуации (он и задаётся резистором под ключом). Вообще расчёт индуктивности есть в даташите, и он мне выдал единицы микрогенри. В типовой схеме серьёзный запас...
Если плавный пуск не планируется, скорее всего простая повышалка сгодится, т.к. у аккума максимальное напряжение 4,2V, а там ещё и на выпрямительном диоде падает около 0,3V. Но если добавить ещё один дроссель с кондёром, можно получить повышающе-понижающую (сепик) и защищённую от перегрузок схему. Ещё и полностью отключать её от ЛД можно, через лапу спящего режима микрухи...
Полевик мне не нравится. Высокое напряжение на затворе просит, нужно что-то более низковольтное. Например IRLML2502...
В источник тока его то можно переделать, как и любой другой стаб напряжения, но если не усиливать сигнал обратной связи, будут большие потери на токозадающем резисторе (Ufb=1,5V)...

P.S. А схема та моя и в AixiZ влезет, за фонари уже молчу...



Спасибо большое



У меня еще один вопросик: к разводке драйвер не капризен? ( все таки съездил за микросхемой)))далеко мне...



Так как я сделал полагаю не пойдет..... ос длинная очень...

Переделаю, попробую правую половину платы повернуть и сдвинуть вниз...
