Драйвер на AMC7135 или L7135

Тема в разделе 'Проверенные драйвера', создана пользователем Aleksandr, 9 окт 2008.

  1. Aleksandr

    Aleksandr Модератор Staff Member

    Если у меня не получится выжать из микрух (zxsc300 или zxsc400) ток 2-3 А ,
    то буду мутить драйвер на вот этих микрухах:

    AMC7135 или L7135

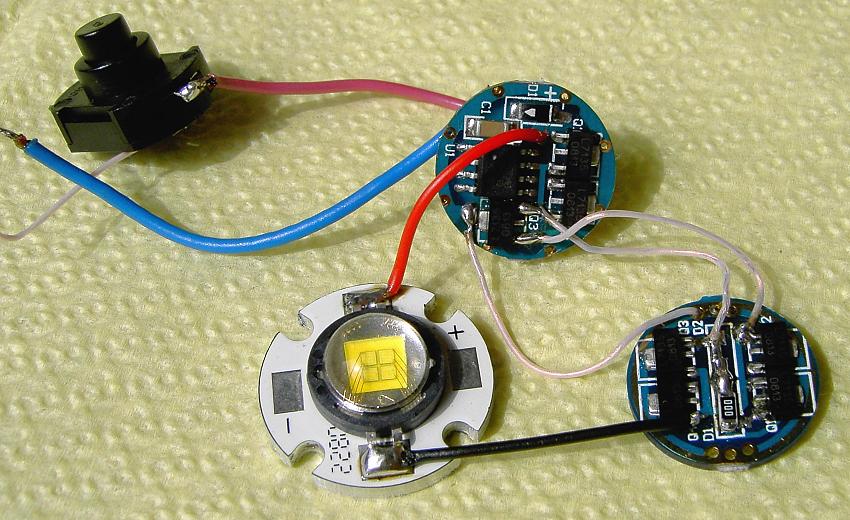

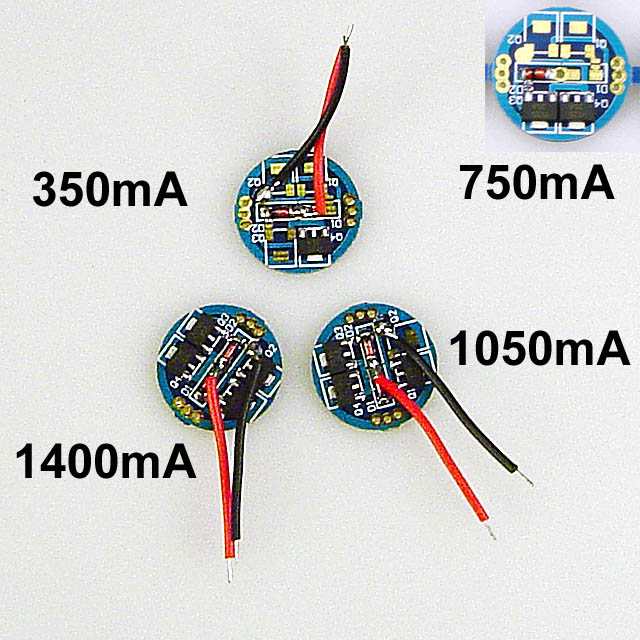

    Приклеил фотки и даташит на эти микрухи.
    Изучайте кому интересно.

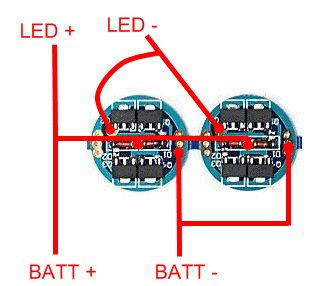

    Все они могут включаться впаралель для увеличения тока хоть до 100А.


    Вложения:

    • 3.jpg
      Размер файла:
      107,4 КБ
      Просмотров:
      6.809
    • 7135.jpg
      Размер файла:
      123,3 КБ
      Просмотров:
      7.831
    • 4.gif
      Размер файла:
      17,8 КБ
      Просмотров:
      6.616
    • 7135 .rar
      Размер файла:
      242,1 КБ
      Просмотров:
      1.724
  2. Artemka

    Artemka Администратор Staff Member

    заметь, увеличение тока достигают за счет 4х транзюков, уменьшая сопротивление... так что и 400 потянет микра, только один транзюк поставить чтоб тягать 4 мощных и все! а вообще я бы не советовал тебе делать повышающий. для 2Вольт гораздо проще сделать понижающий из твоей батарейки на 5000мАч

  3. Aleksandr

    Aleksandr Модератор Staff Member

    Это не транзюки, а микрухи L7135.

  4. Aleksandr

    Aleksandr Модератор Staff Member

    Возможно, но есть 1 недостаток у понижающих по сравнению с повышающим:
    Они более критичны к разряду аккума. Т.е. если аккум сядет до к (примеру) 2В то понижающий никогда не выжмет нужный ток. А повышающий компенсирует разряд аккума повышением напруги.
    Согласен?

  5. sabir2000

    sabir2000 Пользователь

    не совсем правильно..
    У понижающего в принципе больше КПД должен быть. (заряд акумов сдеся ни причём, при одинаковых ёмкостях-- понижающий больше времени работать будет)

    ..и притом я так понял, что это понижающий преобразователь...

  6. Aleksandr

    Aleksandr Модератор Staff Member

    КПД у понижающего может быть и больше. Но компенсировать падение напряжения аккумулятора при его разряде понижающий не сможет. На выходе понижающего будет просто линейно уменьшаться ток по мере разряда аккума.

    А повышающий при техже условиях тужится и пытается увеличить выходную напругу для компенсации разряда аккумов.

    Да на L7135 понижающий.
    Я просто сравнил немного достоинства понижайки и повышайки:
    -для понижайки нужно чтобы питающая напруга была как минимум в 2 раза выше требуемого выходного напряжения.
    -для повышайки впринципе неважно питающая напруга выше или ниже требуемого выходного напряжения.

    Например при аккуме 3,6В:
    -для лд из dvd-rw лучше повышайка
    -для лд 2,2-вольтовых лучше понижайка.

    При аккуме значительно больше напругой чем требуется для лд полюбому остается только понижайка.

  7. Artemka

    Artemka Администратор Staff Member

    в принципе ты прав.. но напряжение на литиевом аккуме меньше 3В быть не может!

  8. Aleksandr

    Aleksandr Модератор Staff Member


    Артемка а ты попробуй его просто закоротить на полчасика.....Шутка конечно но почему не может? Садятся любые аккумы и практически до 0.

  9. Artemka

    Artemka Администратор Staff Member

    потому что ниже 3В его можно разрядить только один раз) больше он не зарядится))

  10. Aleksandr

    Aleksandr Модератор Staff Member

    ну не собирать же еще и схему контроля разряда аккума. Хочется ведь малогабаритное изделие изготовить)))

  11. Artemka

    Artemka Администратор Staff Member

    угу, но я про то, что не стоит растраиваться что драйвер на севшем до 3В аккуме не потянет лд)

  12. Artemka

    Artemka Администратор Staff Member

    особенно с моим.. :mad: лан, тебе повезет, я уверен.

  13. ReaL

    ReaL Модератор Staff Member

    Вот аналог микросхемы с более мощным, регулируемым током.
    AMC7136

    Features
    -Sink current: 10mA to 400mA adjustable
    with an external resistor
    -Current and voltage range extendable by
    adding an external NMOS or NPN transistor
    -Power supply voltage: 2.7-6V
    -Low drop out voltage: 100mV@350mA
    -Low quiescent current: 250uA
    -Thermal protection
    -Soft start
    -Low voltage protection: 2.5V
    -SOT-89-5 package

  14. EVIL_USER

    EVIL_USER Модератор Staff Member

    "потому что ниже 3В его можно разрядить только один раз) больше он не зарядится))"
    Мой жифф вполне.
    Он не только в полный ноль разрядился, но ещё и пару дней в таком виде пролежал.
    Через 4 часа в мобильнике был как новый.
    Да и каждый раз он у меня почти в 0 разряжается, диод по крайней мере совсем гаснет.
    С начала августа живёт.
    А до этого он ещё 2,5 года без дела валялся.

    Аккум от сонэрика Т230 Li-ion 670мАч

  15. Artemka

    Artemka Администратор Staff Member

    поправка. в некоторых литиевых аккумах(и все из телефонов) есть схема защиты, которая при понижении напряжения просто отключает аккумулятор. эта схема и спасла жизнь твоему аккуму.

  16. EVIL_USER

    EVIL_USER Модератор Staff Member

    Схема определённо есть, вполне возможно и она постаралась, уж больно резко диод тухнет при разряде, как отрубает его.

  17. luxor

    luxor Модератор Staff Member

    а ещё в этой схемке есть прикольная хрень при разряженном аккуме светодиод цепляеш и он очень быстро моргать начинает :crazy: хотя я без неё живу токазаряжать тяжело каждые 3 минуты пробую тестером напряжение пока до 4.2 не дойдёт а при 3.6 лазером уже неинтересно играться спички ток с 20 см жечь начинает

  18. jeedie

    jeedie Новичок

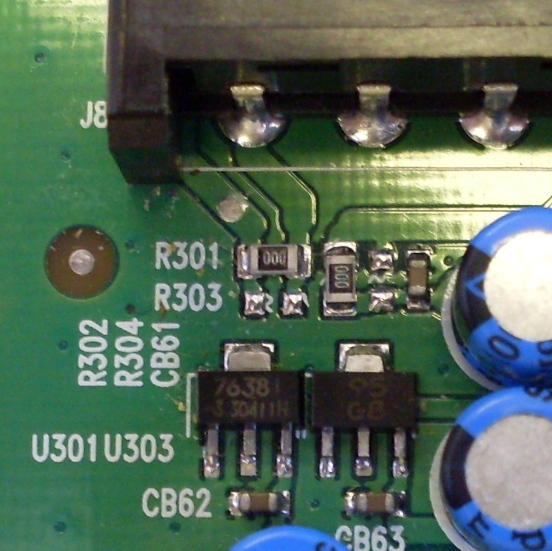

    Есть две МС 7638 и 7625 с Uct=3.2V(левая) и 2,5V. Вопрос: какую использоватьдля запитки лазера?


    Вложения:

    • SDC10004.JPG
      Размер файла:
      168,9 КБ
      Просмотров:
      2.140
  19. Artemka

    Artemka Администратор Staff Member

    Смотря в каком режиме. если стабилизация напряжения, то на 3.2 вольта + последовательно резюк мелкий. Если стабилизировать ток, то стационарная система только, с боьшим падением напряжения, вольт от 8 работать будет.

  20. jeedie

    jeedie Новичок

    А 7138 выдержит такую мощьность? Нехило выходит 8х0,3=2,4вт
