Драйвер на ОУ

Тема в разделе 'Проверенные драйвера', создана пользователем suslox, 8 ноя 2008.

  1. suslox

    suslox Пушистикс Staff Member

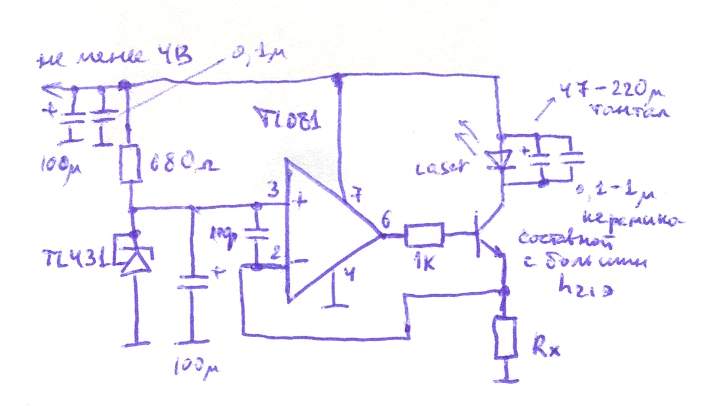

    вот выкладываю схему...классический стабилизатор на оу с обратной связью...
    на кондерах в схеме советую не жалеть - они все нужны там в основном для повышения надежности и безопасности лазера...транзистор лучше составной с большим коэфф усиления, вместо тл431 желательно применить готовый ИОН на 1,25В,тогда резистор в его нагрузке надо увеличить да нескольких десятков ком...кондер параллельно ему обеспечивает плавное включение схемы...если вместо тл081 применить чтонить более низковольтное и вместо биполярника - мосфет типа FDS6930A или IRF7313,то напряжение питания можно снизить еще...

    резистор Rx определяет ток через диод...в начале советую включить в разрыв цепи лазера амперметр и выставить нужный ток,а потом уже поставить конкретный резистор...учтите,что он неплохо греется...


    Вложения:

  2. suslox

    suslox Пушистикс Staff Member

    Re: мой драйвер на ОУ

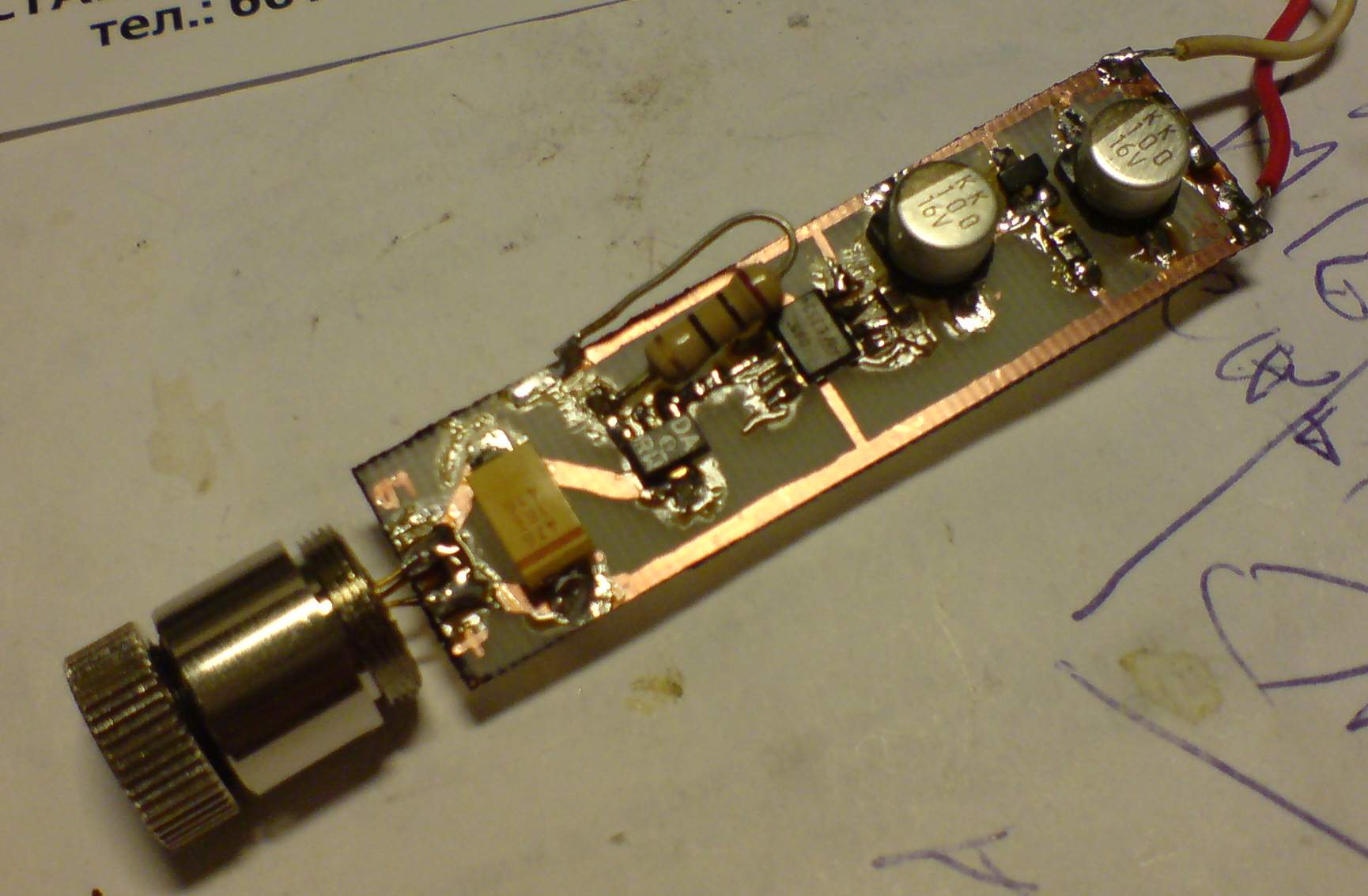

    а вот собственно и фота собранного: :)


    Вложения:

    • DSC04111.JPG
      Размер файла:
      124,8 КБ
      Просмотров:
      6.277
  3. GREY

    GREY Новичок

    Re: мой драйвер на ОУ

    Блин!!! Ты молодец,вообще зачетно, и платка классная!!! От кого кого,а вот от тебя не ожидал!!! А то обычно флудишь ток,а тут на тебе драйвер классный выложил!!! А платку через лазерник делал или через фоторезист???

  4. suslox

    suslox Пушистикс Staff Member

    Re: мой драйвер на ОУ

    :) спасибо за бобрые слова..рад,что пнравилось...
    я конечно иногда делаю платы через лазерник, но это сделана рисованием тонким спец маркером :)

  5. GREY

    GREY Новичок

    Re: мой драйвер на ОУ

    Это ты от руки шпарил? :confused: Них се!!! У меня от руки хз че получается, ну правда по линейке можно, но влом ;)

  6. Витёк

    Витёк Модератор Staff Member

    Re: мой драйвер на ОУ

    отличная схема ))) мне нравится.. только сложноватая малась в плане компановки в малые габариты, зато надёжность высокая )

    кстати диоду не обязательно плавное включение. Самое главное, чтобы при включении не было скачка по току изза внутренних ёмкостей тех-же транзисторов, которые "забыл" учесть... поэтому и приходятся вешать фильтры )

    и ещё одно: зачем на диод повесил фильтры? Имхо они там ненужны. Там же источник тока, там эти фильтры не будут работать так, как надо. ДОстаточно только фильтров в начале схемы, чтобы при включении напруга постепенно возрастала на всей схеме.

  7. Guest

    Guest Гость

    Re: мой драйвер на ОУ

    А что за маркер, как называется и сколько стоит? А то у мя принтера нет!

  8. suslox

    suslox Пушистикс Staff Member

    Re: мой драйвер на ОУ

    1. да пусть стоят эти кондеры - хуже точно не будет :)
    2. маркер edding 404 0,75мм...запрявлял его уже один раз жидкостью для снятия лака с глицеринов,когда он высох... :)
    3. схема подвергнется уменьшению..идеи уже есть как это сделать ;)

  9. suslox

    suslox Пушистикс Staff Member

    Re: Мой драйвер на ОУ

    на подходе улучшенный драйвер на оу с контролем напряжния батареи...скоро собиру и выложу

  10. makiz

    makiz Новичок

    Re: Мой драйвер на ОУ

    Какой кроме этого можно поставить оу? Таких у нас нет

  11. suslox

    suslox Пушистикс Staff Member

    Re: Мой драйвер на ОУ

    да в принципе любой вплоть до к140уд1 :) разумеется бери тот,который работает от однополярного питания, сам мало жрет...можно классический лм358 (один из двух внутри микрухи)..просто мне этот нравися малым потреблением, малыми входными токами и удобной для разводки цоколевкой...

    кстати, на подходе второй улучшенный драйвер...

  12. makiz

    makiz Новичок

    Решил проверить свой лд на наличие фотодиода... И он есть! Сопротивление при выключеном лд около 1,5 мОм, при включенном примерно 600к. Думаю,драйвер суслокса то что надо в таком случае :) только как надо изменить схему?

  13. suslox

    suslox Пушистикс Staff Member

    та схема,которую я собрал - это чистый классический стабилизатор тока..он мерит падение на токоизмерительном резисторе и соотвествующе подстраивает степень открытия транзистора....
    а для фотодиода нужен драйвер с фотодиодной обратной связью...с соответствующей характеристикой...я подумаю на досуге,если надумаю ,то выложу схему

  14. makiz

    makiz Новичок

    Какой должен быть Rx? Переменный на х ом? Килоом? Бо бля боюсь,ом будет мало,а с 470ком тяжело настраивать...

  15. makiz

    makiz Новичок

    имхо, при такой схеме нельзя гонять лд на максимуме, чет я не вижу элементов для термостабилизации и задания рабочей точки для транзистора,хоть рт и не очень важна... По такой схеме ,думаю,сначала надо разогреть транз, а потом ставить номинальный ток лд. При понижении температуры кпд лд увеличится,но т.к. транзистор охладится,он призакроется и уменьшит ток.так ведь?

  16. Artemka

    Artemka Администратор Staff Member

    ток уменьшит, ОУ подгонит току в базу, ток восстановится))
    Я не знаю как себя ведет при понижении температуры стабилитроны и тл341, но возможно что за счет опорного напряжения ток будет зависеть от температуры..

  17. suslox

    suslox Пушистикс Staff Member

    формула для расчета тока: I=Uоп/Rx...ну разумеется существует падение на транзисторе,поэтому ток обычно получается меньше расчетного :)
    насчет нагрева - не бойся..конечно ток будет зависеть от температуры,но не так сильно,чтобы этого боятся

  18. suslox

    suslox Пушистикс Staff Member

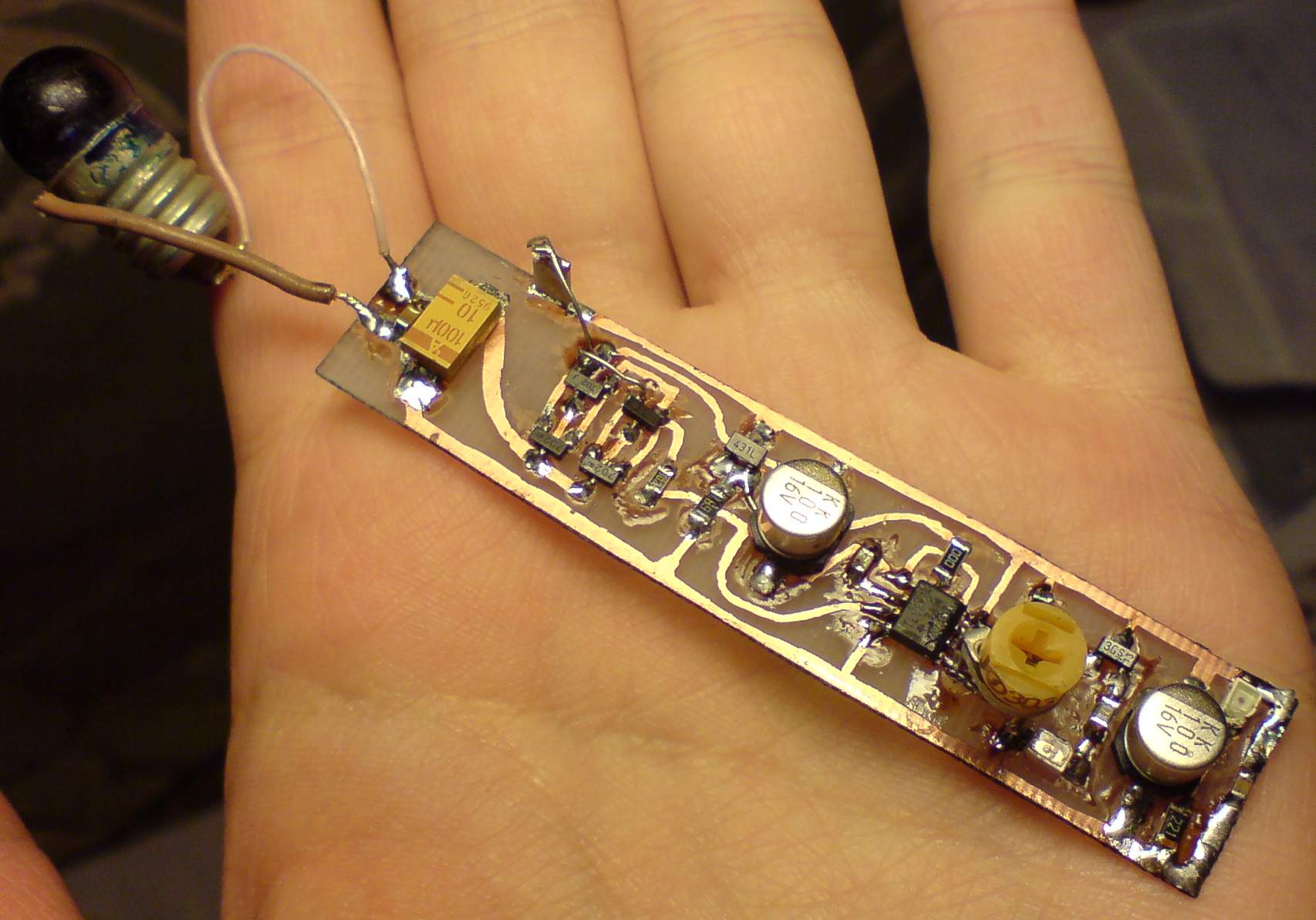

    собрал вторую версию драйвера на оу...использован был изначально сдвоенный LMV358 со сниженным напряжением питания...4 маломощных мосфета соединены параллельно и коммутируют лазер...на втором оу собран детектор снижения напряжения питания - зажигается красный светодиод....зеленый светодиод сигнализирует о включении питания устройства...
    все работало супер (в нагрузке была лампочка), но при испытаниях я спалил схему...на столе на работе валялся свч разъем, он коротнул провода питания и БП включился в режим стабилизации тока и выдал на схему вольт 20...короче сгорел оу и похоже ктото из транзисторов...
    пришлось ставить TL082....схема заработала, но больше стало падение на элементах и ниже 3,9В ток уже не стабилизирует...
    буду пересобирать с мощным биполярником на выходе с большим h21э (уже подобрал) и новыми низковольтными оу...
    если кому интересно, выкладываю схему и фотку...


    Вложения:

  19. схему нармальную нарисуй Ы, нивидна там ничо

  20. suslox

    suslox Пушистикс Staff Member

    как насчет того,чтобы нажать на картинку и она увеличится достаточно,чтобы все увидить ;)
    ЗЫ: жду комментов от форумчан
