Драйвер для мощных ЛД

Тема в разделе 'Проверенные драйвера', создана пользователем Artemka, 1 мар 2009.

Страница 1 из 6
  1. Artemka

    Artemka Администратор Staff Member

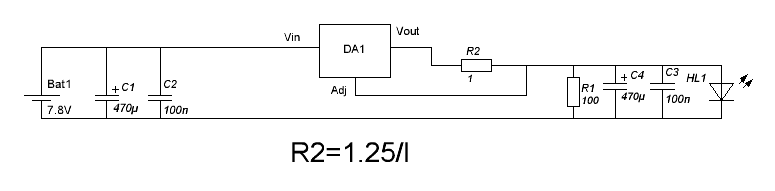

    На основе драйвера на LM317.
    Схема для питания ЛД с большим током потребления.
    Ток на ЛД настраивается резистором R2. R2=1.25/I ставить ТОЛЬКО постоянные резисторы. переменные просто сгорят.
    Итак, рассчитываем необходимый ток (например 2А), рассчитываем резистор R2=0.625, мощность рассеиваемая на резисторе

    P=U^2/R=1.25^2/R=1.563/R
    P=1.25*I
    Для нашего примера получаем рассеиваемую мощность 2.5Вт.
    Резисторов на 0.625 Ом не существует. Соединяем параллельно например 1 Ом и 2 Ома, общее сопротивление получаем 0.666 Ом. И расчетный ток 1.87А.
    Теперь по выбору DA1. Отбираем микросхемы с больши током и низким значением падения напряжения.
    [table:3ulg0bhn]Таблица
    [th:3ulg0bhn]Микросхема[/th:3ulg0bhn] [th:3ulg0bhn]Imax[/th:3ulg0bhn] [th:3ulg0bhn]Падение U[/th:3ulg0bhn]
    [tr:3ulg0bhn][td:3ulg0bhn]IRU1030CM[/td:3ulg0bhn]..........[td:3ulg0bhn]3A[/td:3ulg0bhn]............[td:3ulg0bhn]1.3В[/td:3ulg0bhn][/tr:3ulg0bhn]
    [tr:3ulg0bhn][td:3ulg0bhn]IRU1075CT[/td:3ulg0bhn]..........[td:3ulg0bhn]7.5A[/td:3ulg0bhn]............[td:3ulg0bhn]1.3В[/td:3ulg0bhn][/tr:3ulg0bhn]
    [tr:3ulg0bhn][td:3ulg0bhn]LM1085IT-ADJ[/td:3ulg0bhn]........[td:3ulg0bhn]3A[/td:3ulg0bhn]............[td:3ulg0bhn]1.3[/td:3ulg0bhn]В[/tr:3ulg0bhn]
    [tr:3ulg0bhn][td:3ulg0bhn]LM350T[/td:3ulg0bhn]................[td:3ulg0bhn]3A[/td:3ulg0bhn]............[td:3ulg0bhn]2.5В[/td:3ulg0bhn][/tr:3ulg0bhn][/table:3ulg0bhn]
    Минимальное напряжение питания складывается из:
    Падение напряжения на микросхеме(третий столбец)
    Падение напряжения на ЛД
    Падение напряжения на резисторе(1.25В)


    Вложения:

    • Driver PLD.GIF
      Driver PLD.GIF
      Размер файла:
      3,6 КБ
      Просмотров:
      5.157
    Artemka, 1 мар 2009
    #1
  2. suslox

    suslox Пушистикс Staff Member

    молодец,что придумал такую схему...тк подобные мощные диоды используют в домашних условиях,то эта схема гораздо практичнее,чем на всяких там оу и пачках транзисторов

    suslox, 1 мар 2009
    #2
  3. Artemka

    Artemka Администратор Staff Member

    Сказал тоже)) :lol:
    У этой схемы недостаток - Большое минимальное напряжение. На ОУ и биполярнике можно от лития питать, а эту нет.

    Artemka, 1 мар 2009
    #3
  4. zews

    zews Пользователь

    Большое спасибо ,как раз для мощных диодов.Артёмка ,а ты наверное для своего 2,5W такой же применял?

    zews, 2 мар 2009
    #4
  5. Artemka

    Artemka Администратор Staff Member

    нет, не успел) Убил его еще на стадии тестов, когда резистором его питал. сейчас жду 2W ЛД, для стационара питать буду именно так.
    Да, забыл сказать, микросхему на радиатор обязательно!!

    Artemka, 2 мар 2009
    #5
  6. EL...

    EL... Новичок

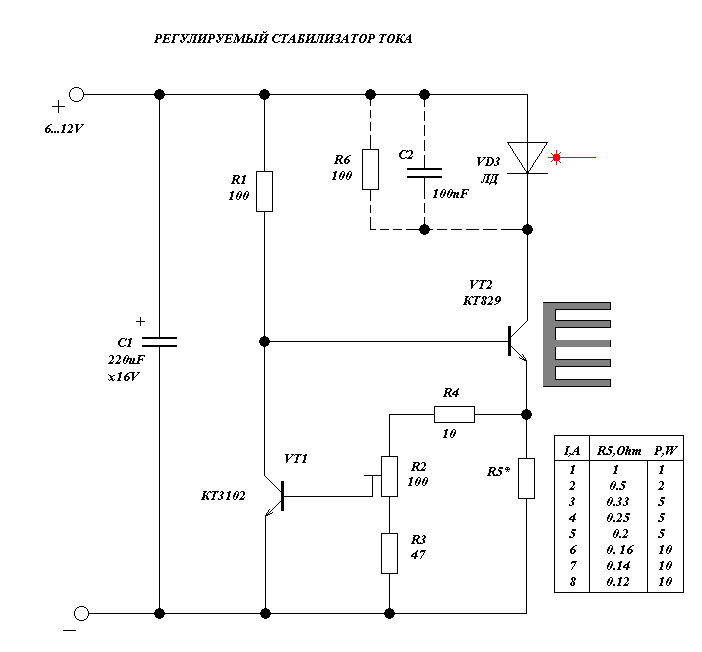

    Ещё один вариант с регулировочкой, такие транзы надеюсь у всех завалялись :)


    Вложения:

    • Easy.GIF
      Размер файла:
      8,8 КБ
      Просмотров:
      4.824
    EL..., 2 мар 2009
    #6
  7. Витёк

    Витёк Модератор Staff Member

    мне эта схема совсем не нравится.. Например, корпус диода не на земле. Над смыслом комбинации VT1, R2, R3, R4 - надо ещё подумать... не проще VT1 на стабилитрон заменить?

    Кстати эта схема аналог моей схемы (голография, часть 1)... Только у меня другого типа транзистор, потому корпус диода сразу становится на землю.

    ----------
    кстати R6 - в лес из этой схемы, он там не нужен.
    А вот С2 - обязательно.
    Я тут на днях разобрал блюрей привод Pioner пишущий. Так вот там на всех диодах стоят маленькие кондеры, прям на ногах диодов распаяны...

    Витёк, 2 мар 2009
    #7
  8. suslox

    suslox Пушистикс Staff Member

    мне тоже эта схема не по душе...уж лучше по идее артемки собрать

    suslox, 2 мар 2009
    #8
  9. EL...

    EL... Новичок

    Зато корпус диода электрически соединён с коллектором транза, что позволяет при надобности расположить их на одном радиаторе. А VT1 на стабилитрон менять нету смысла он вместе с R2, R3, R4 цепь обратной связи по току.

    EL..., 2 мар 2009
    #9
  10. zews

    zews Пользователь

    Вот не задача какая,конденсаторов на 100nF нет в Ч.и Д. и что теперь делать?Может замена какая нибудь есть?На схеме они С2 и С3 .

    zews, 3 мар 2009
    #10
  11. Koner

    Koner Пользователь

    Да там без разницы какие ставить .... можно от 33нФ до 150нФ....
    это не то место где нужна точность. :)

    Koner, 3 мар 2009
    #11
  12. Artemka

    Artemka Администратор Staff Member

    Все верно, модно от 10нФ и до 2мкФ, это не важно. Еще очень хорошо было бы если 470мкФ заменить на 220мкФ танталовых.

    Artemka, 3 мар 2009
    #12
  13. Искатель

    Искатель Новичок

    Прямой путь тантал, а др.выхода нет?

    Искатель, 3 мар 2009
    #13
  14. leff

    leff Новичок

    да туда хоть килограмм разноёмкостных, хоть керамику хоть тантал, их задача сглаживать помехи, так что не принципиально, не колебательный контур же настраиваем)

    leff, 3 мар 2009
    #14
  15. EL...

    EL... Новичок

    Тут ни микроконтроллеров ни импульсников ни операционников нету, поэтому ставь электролит и не парься. 100нФ замени на 47 или 220 - их обычно не берут поэтому их навалом.
    Жаль, что мою схемку забраковали - достаточно стабильная, пороговое ниже и возможность подстройки тока переменным резистором.

    EL..., 3 мар 2009
    #15
  16. Koner

    Koner Пользователь

    К сожалению совершенно не аналог.... у них даже принципы работы разные, в схеме EL... это регулятор тока с обратной связью, а у тебя просто усилитель тока, причем с нестабильными параметрами ( попробуй воткнуть другой транзистор и посмотри что будет с током) А в схеме EL... можно втыкать что хочешь и ничего не изменится.

    А если кому захочется чтоб ЛД сидел на корпусе - достаточно перевернуть схему , поставив р-n-p транзисторы...

    Koner, 3 мар 2009
    #16
  17. Artemka

    Artemka Администратор Staff Member

    У мощных ЛД плюс на корпусе, все в порядке

    Artemka, 3 мар 2009
    #17
  18. zews

    zews Пользователь

    Спасибо большое,нашёл всё в точности как на схеме,470 заменю на 220 как советовал Артёмка.Выбрал LM 350T ,греться сильно будет,а LM1085 вообще 200руб. стоит.Завтра буду собирать.Интересно как долго будет травиться плата если у меня осталось всего 20гр.Х.Ж.?После отпишусь как работает.

    zews, 3 мар 2009
    #18
  19. EL...

    EL... Новичок

    Абс согласен... Да и вообще зачем к диоду привязались + на корпусе или - один хрен на радиатор ставить. Чтоб "перевернуть" схему транзы VT1 и VT2 заменить на КТ3107 и КТ835(КТ837) соответственно.

    EL..., 4 мар 2009
    #19
  20. zews

    zews Пользователь

    Вот платку заделал,но пока не подключал.Завтра подключу.


    Вложения:

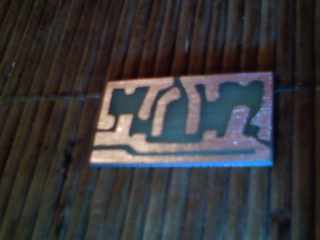

    • P0403090000.jpg
      Размер файла:
      6,6 КБ
      Просмотров:
      1.831

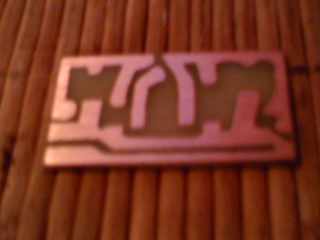

    • P0403090003.jpg
      Размер файла:
      5,7 КБ
      Просмотров:
      1.864

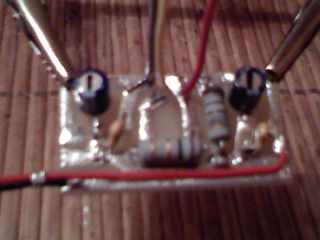

    • P0503090000.jpg
      Размер файла:
      8 КБ
      Просмотров:
      1.979
    zews, 6 мар 2009
    #20
