Драйвер для ЛД 1W 808нм (портативный)

Тема в разделе 'Разработка новых драйверов', создана пользователем astrocuba, 25 май 2010.

Страница 1 из 2
  1. astrocuba

    astrocuba Пользователь

    Посоветуйте какой драйвер использовать для питания ЛД 808нм, чтобы выдавал 1W, с наиболее высоким КПД. (УСТРОЙСТВО ПОРТАТИВНОЕ)

    astrocuba, 25 май 2010
    #1
  2. suslox

    suslox Пушистикс Staff Member

    если важна простота и дешивизна компонентов - то на оу... :idea: от лития даст 1а без проблем

    suslox, 25 май 2010
    #2
  3. INFERION

    INFERION Пользователь

    Ага, и драйвер прийдётся охлаждать сильнее чем сам ЛД, т.к. он будет грется почти в полтора-два раза сильнее за ЛД. И аккумулятор, соответственно, высосет быстрее за импульсный драйвер...
    Я бы заюзал инвертирующий преобразователь. На корпусе 808nm ЛД анод, соответственно инвертирование позволяет избавится от необходиимости изолировать ЛД от корпуса ЛЦУ. Только КПД такой системы неочень. У синхронной понижалки гораздо выше и она проще, но прийдётся изолировать корпус ЛД от массы. Хотя всёравно если возится с нормальным охлаждением - прийдётся отделять модуль от основного радиатора и там это уже роли не играет...

    INFERION, 25 май 2010
    #3
  4. suslox

    suslox Пушистикс Staff Member

    ну как всегда....другого ответа от тебя невозможно получить...
    иногда важно учитывать стоимость, простоту и отработанность схемы, а не всякий бред типа пары % кпд...
    найди мне сходу, а не после 5ч работы в гугле и рассчетов, рабочую проверенную схему указанного тобой конвертера :p

    йа засек время :lol:

    а да забыл еще пару условий: минимум обвески, никаких бга, лга и тд корпусов и простота индуктивности (или низкая цена ее)

    suslox, 25 май 2010
    #4
  5. astrocuba

    astrocuba Пользователь

    Схемку можете дать?

    astrocuba, 26 май 2010
    #5
  6. astrocuba

    astrocuba Пользователь

    спасибо за отзывчивость!!!

    astrocuba, 27 май 2010
    #6
  7. B.E.S.

    B.E.S. Модератор Staff Member

    как вариант-сделать на AMC7135...На LPF некоторые ей питали.

    B.E.S., 27 май 2010
    #7
  8. ysmat

    ysmat Новичок

    мой драйвер сделан на max17083
    ток 5A

    ysmat, 28 май 2010
    #8
  9. suslox

    suslox Пушистикс Staff Member

    можно схемочку и цену микры?какие требования к катушке?
    сразу не порадовал корпус... :cry:

    suslox, 28 май 2010
    #9
  10. Acinonyx

    Acinonyx Пользователь

    цена от 250р

    Acinonyx, 28 май 2010
    #10
  11. ysmat

    ysmat Новичок

    катушка должна быть максимально дубовая
    цена микры у нас 8$
    схема класическая сначала стабилизатор напряжения на max17083
    делает из 3.3-4.2v лития ровно 2.2v
    потом стабилизатор тока на ОУ+FET
    в результате на полевике гаситься около 0.3v на измерительном резисторе 0.1v
    практически ничего сильно не грееться

    ysmat, 30 май 2010
    #11
  12. suslox

    suslox Пушистикс Staff Member

    а вот в чем дело...но стаб тока на оу, работающий от 2.2в это очень интересно..
    можете схему представить?

    suslox, 30 май 2010
    #12
  13. ysmat

    ysmat Новичок

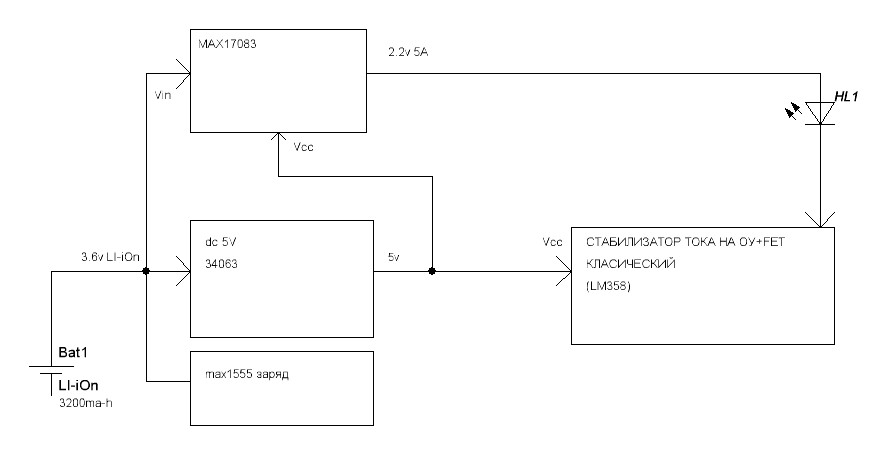

    блок схема драйвера[attachment=0:12gy36s0]1.JPG[/attachment:12gy36s0]


    Вложения:

    • 1.JPG
      Размер файла:
      29,9 КБ
      Просмотров:
      1.192
    ysmat, 6 июн 2010
    #13
  14. suslox

    suslox Пушистикс Staff Member

    :) любопытно.. спасибо...а токоизмерительный резистор какого номинала?

    suslox, 6 июн 2010
    #14
  15. ysmat

    ysmat Новичок

    0.047 om

    ysmat, 6 июн 2010
    #15
  16. suslox

    suslox Пушистикс Staff Member

    :) тогда ясно что при 2.2в все норм пашет)

    suslox, 6 июн 2010
    #16
  17. Andy2k

    Andy2k Новичок

    отпишитесь плиз, кому удалось построить драйвер для данного ЛД ?
    мой ЛД пока в пути, насколько понял питание 2.2В 1.3А для него оптимально

    Andy2k, 9 янв 2011
    #17
  18. Andy2k

    Andy2k Новичок

    Andy2k, 10 янв 2011
    #18
  19. suslox

    suslox Пушистикс Staff Member

    :roll: лично я бы кетаю не доверял...чтото яне уверен,что такая маленькая микра отдаст 1.5а

    suslox, 10 янв 2011
    #19
  20. chem_kot

    chem_kot Модератор Staff Member

    Попробовать можно, если она недорогая, а на счет размеров - TPS63020 в 3*3 корпусе отдает и 2А спокойно

    chem_kot, 10 янв 2011
    #20
