Делаем гальванометр

Re: Сканер. Софт и привязка к компу

потомучто слабоваты.

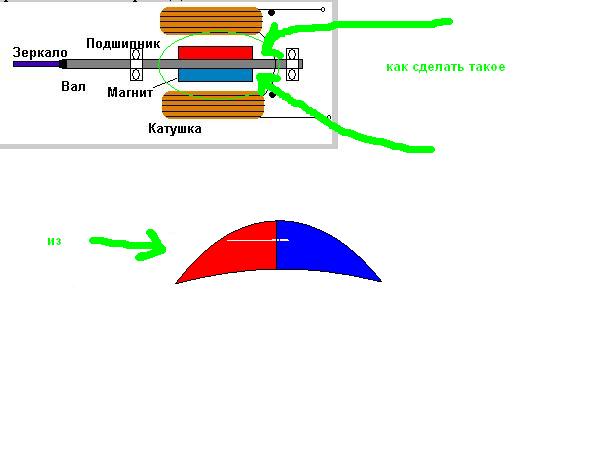

Из такого не сложно сделать, он намагничен своеобразно...

если смотреть сверху то справа один полюс слева другой, снизу один полюс сверху другой, тоже.

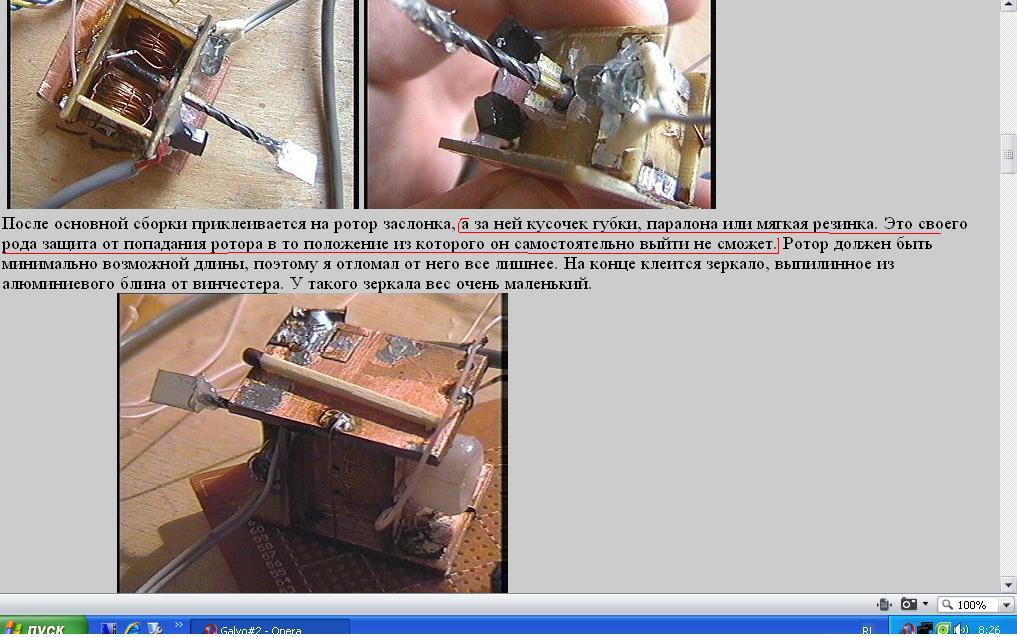

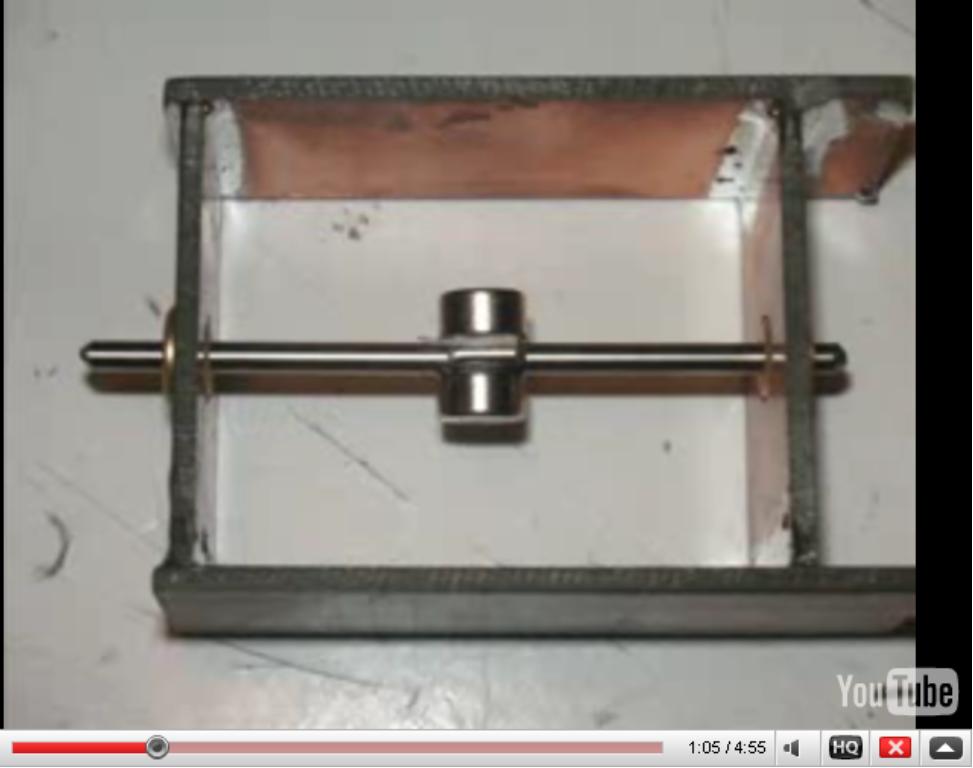

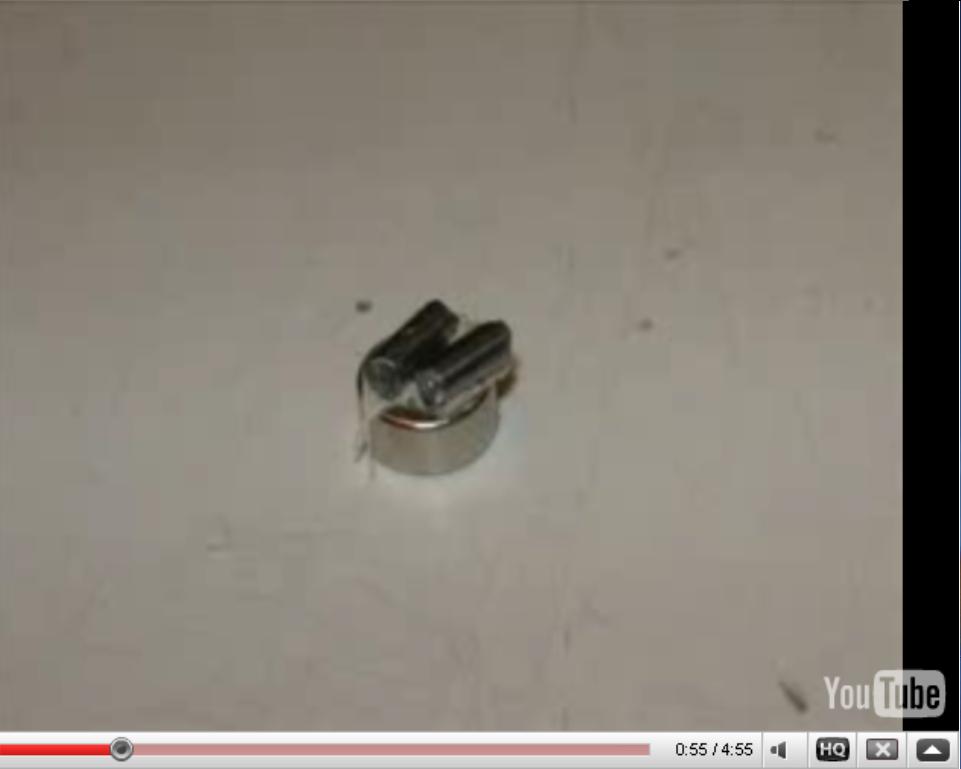

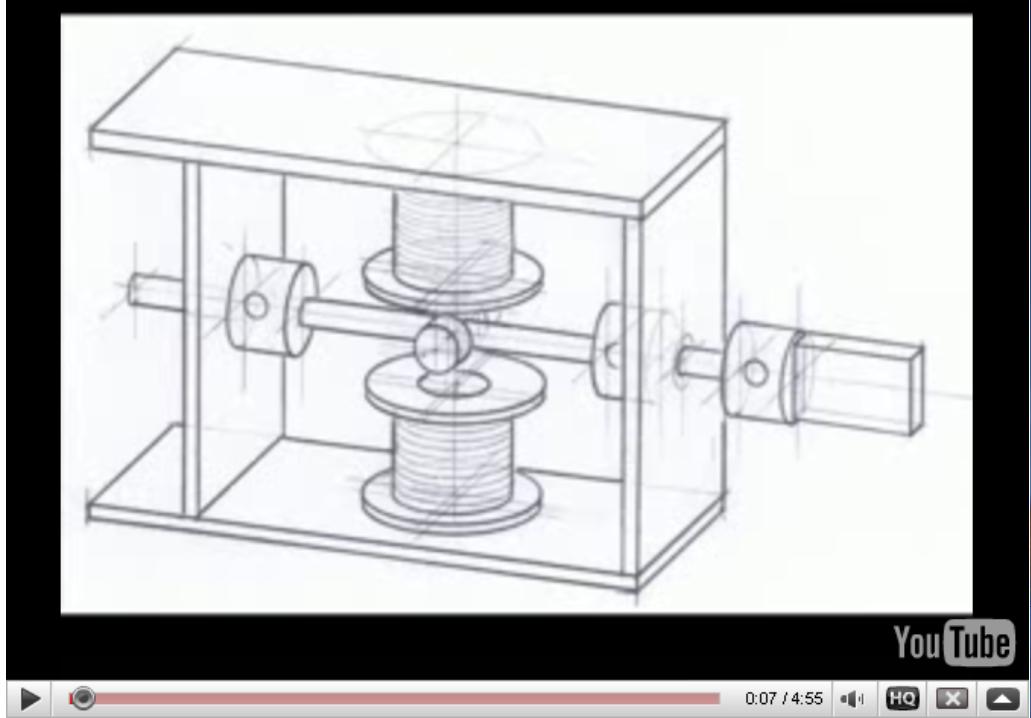

Делать как описано у чана - там верно и не ипать мозги, магнит брать тонкий (1,5 мм) 2 половинки саи примагнитятся так как надо.



Re: Сканер. Софт и привязка к компу

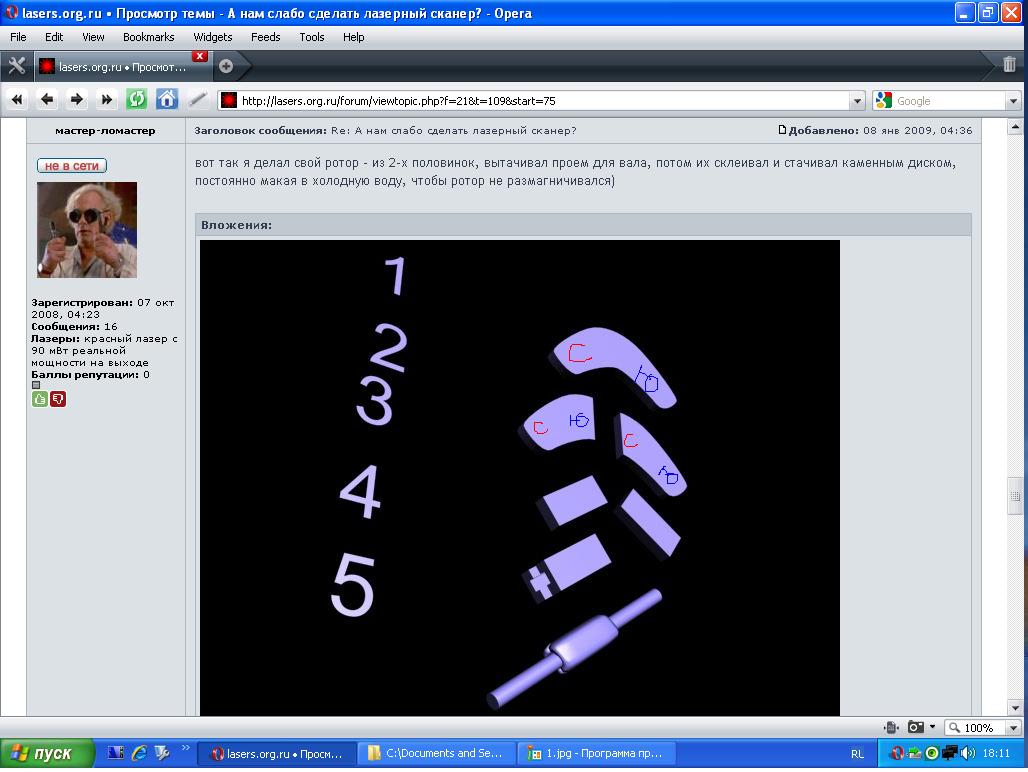

Да, но когда пополам сломаешь, полюса перераспределятся. не парься вообще, разбей, выточи прямоугольники и склей на оси, они сами встанут как надо.Завтра свою ось покажу.



там у этих магнитов поле какое-то кривое, когда друг на друга ставишь, они криво рапологаются, так не должно быть. может и подойдут из некоторых, но не из всех.

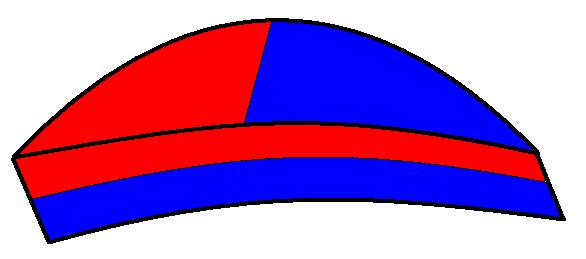

вобщем опять же когда самопал бк мутили то выяснили что магниты (из головок) с разным расположением полюсов см рис
вид с торца(полюса в шахматном поряде)
___________
север |_____|_____| юг
юг |_____|_____| север

или ещё вариант

вид с торца (полюса расположены вдоль и поперёк)
_____________
|\ ю \
|\|\ ____________\
\ \с\ _____с _____\
\ю\|____с_______|
\|___ю___|__с__|



Г. какое-то. даже пробовать не стоит!

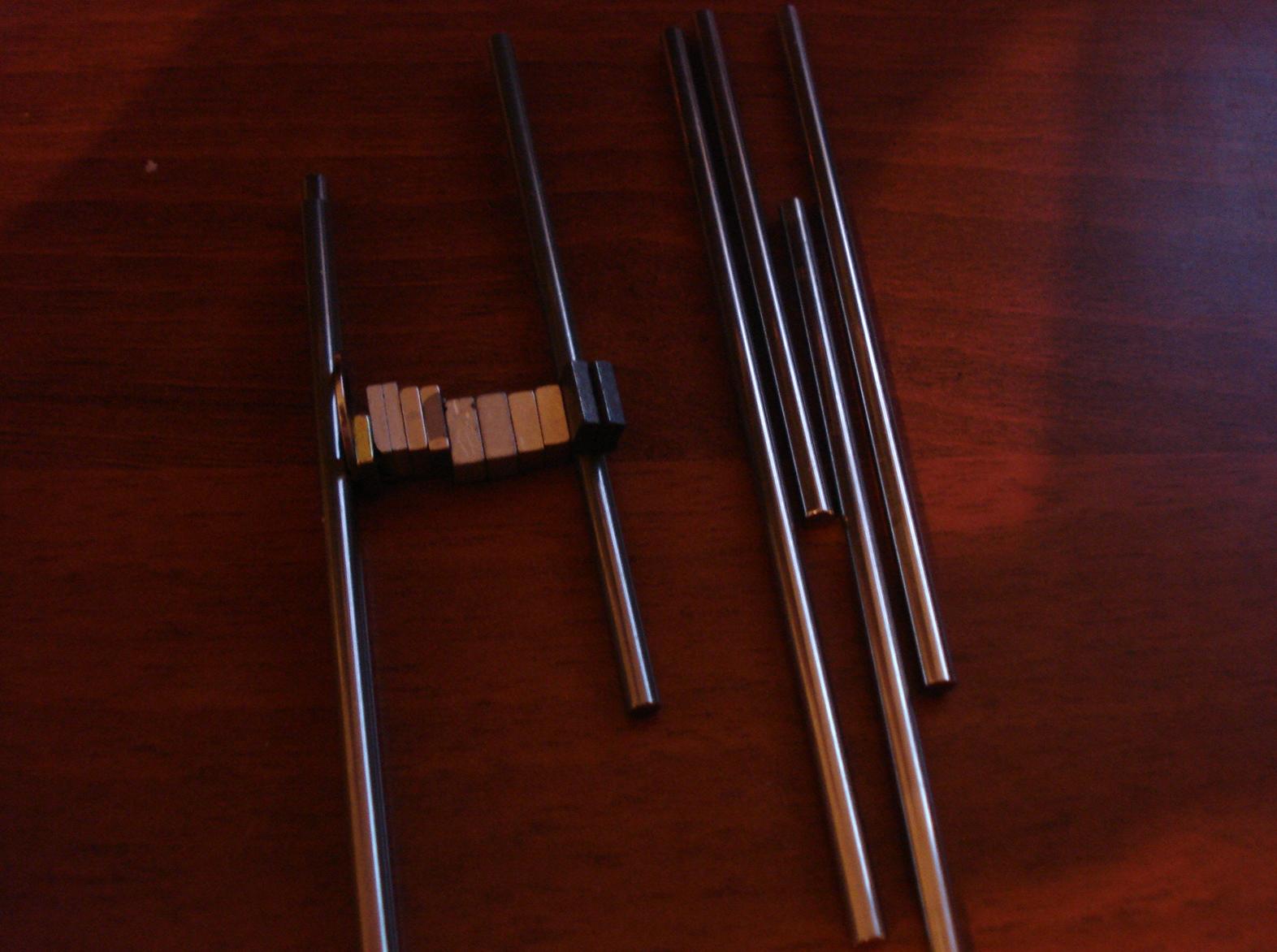

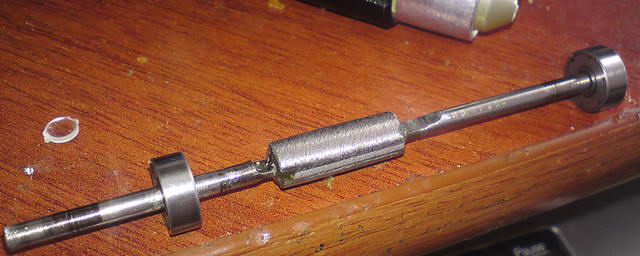

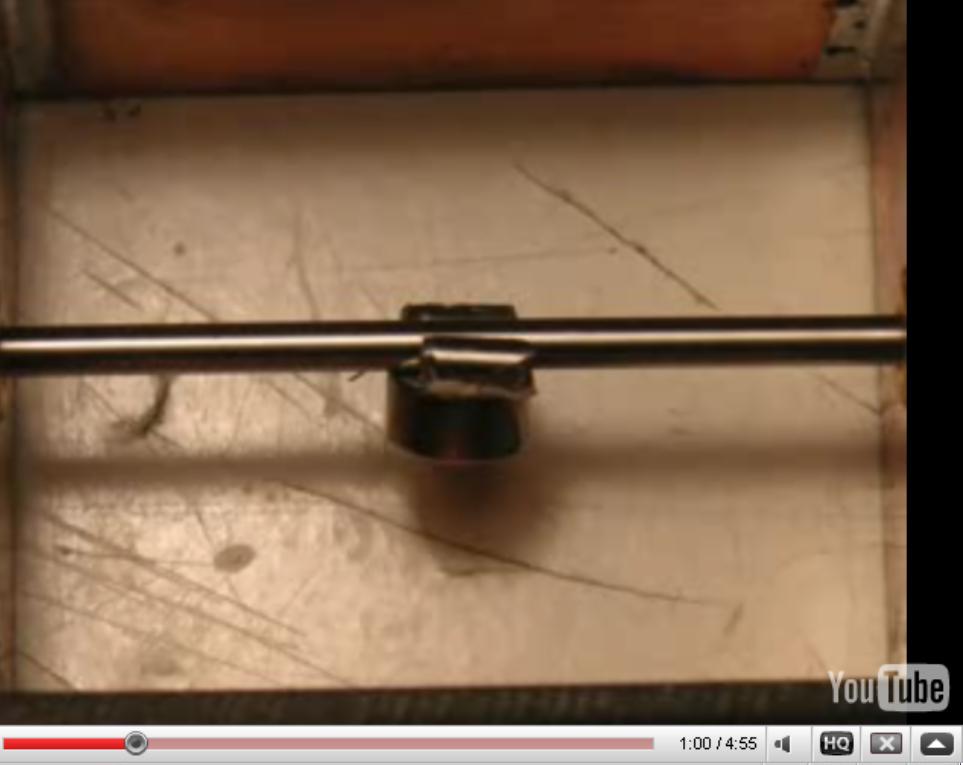

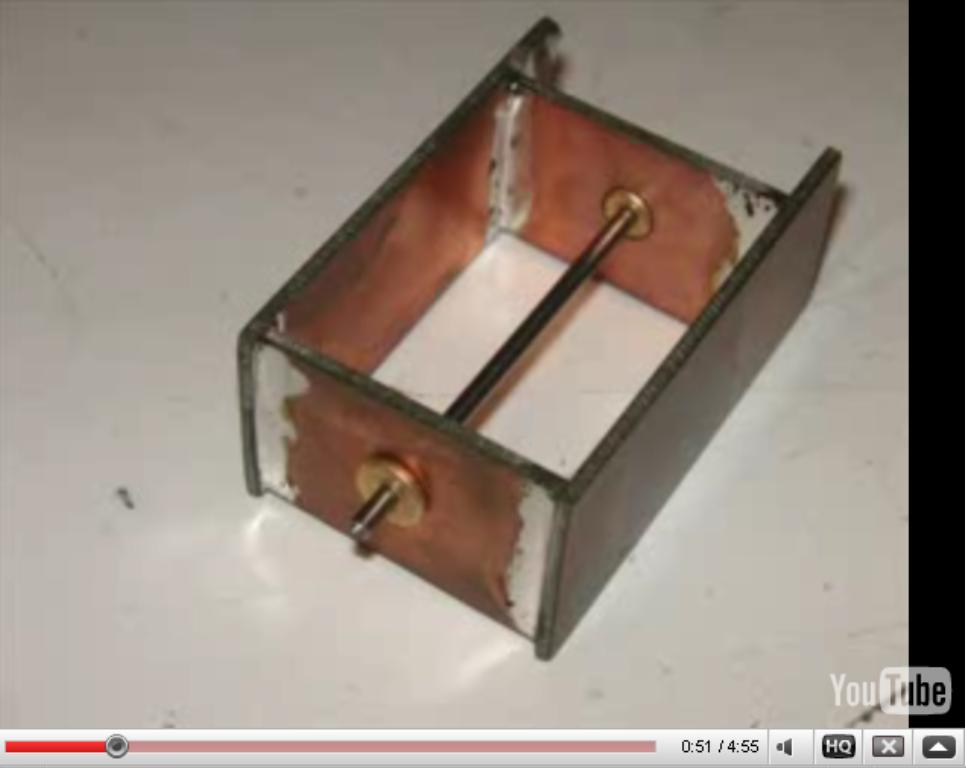

ЗЫ: вот первая ось для гальво.

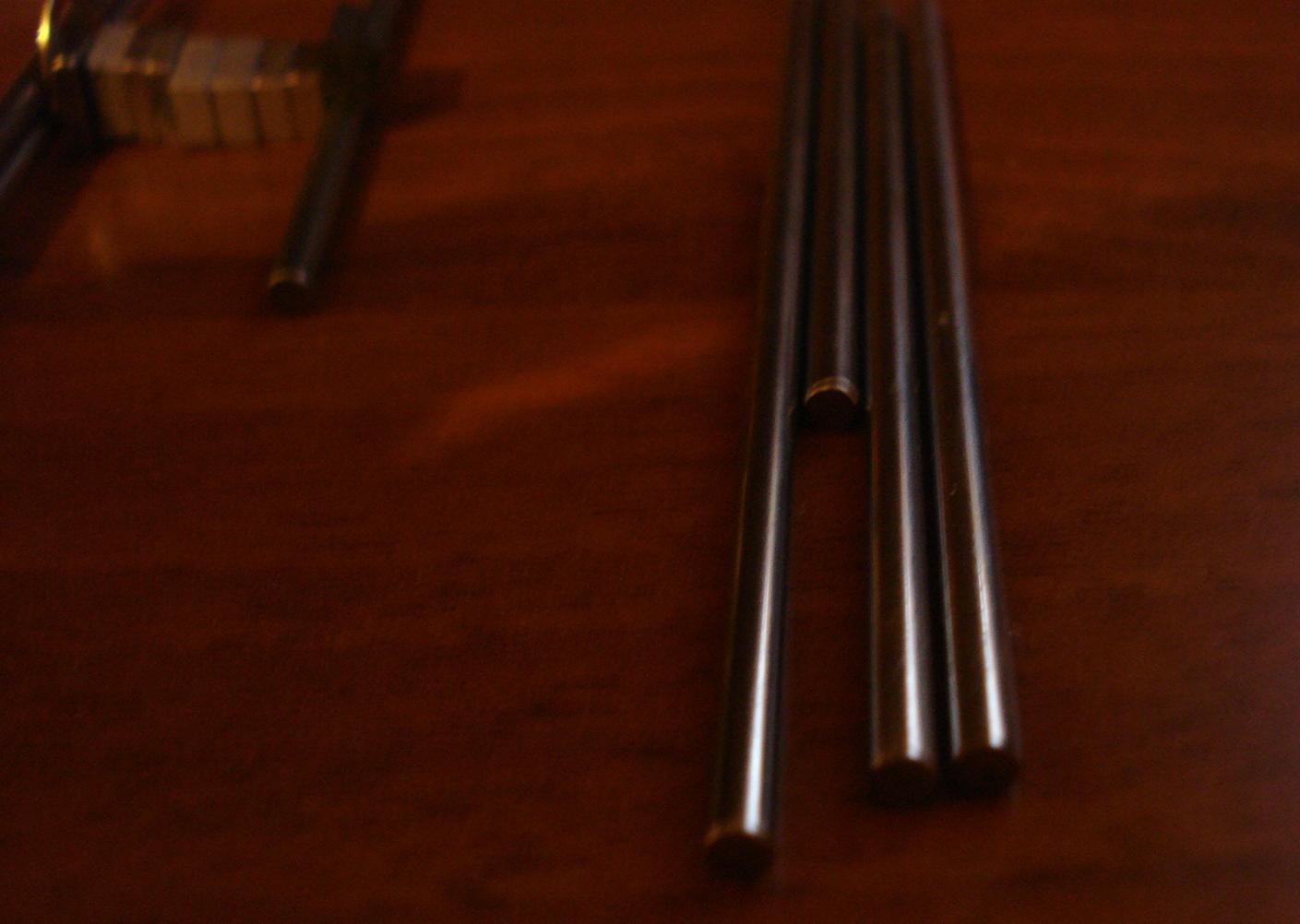

Ось из немагнитого материала. хз че такое, от привода короче. из трех десятков подобрал две немагнитные оси))



странно мы скока на моделке валы не меняли не было такой хрени обычный подшибник 7*3 налазиет на все валы которые тока вынимали



мне немного проще, я брал оси от каких то электронных приборов, отдавал на завод они до диаметра подшипника мне их дошлифовали, подшипники налазили очень туго, то что мне как раз надо было... вот только подшипники г оказались... из 8ми купленых 1 нормальный в остальных вращается с небольшой вибрацией, немного закусывает их.

В приводах стоят магниты или очень маленькие, или слабые, или непонятно как намагниченые. с винтов магниты сильнее, просто на системном блоке сбоку куча магнитов висит, сравнить могу )))

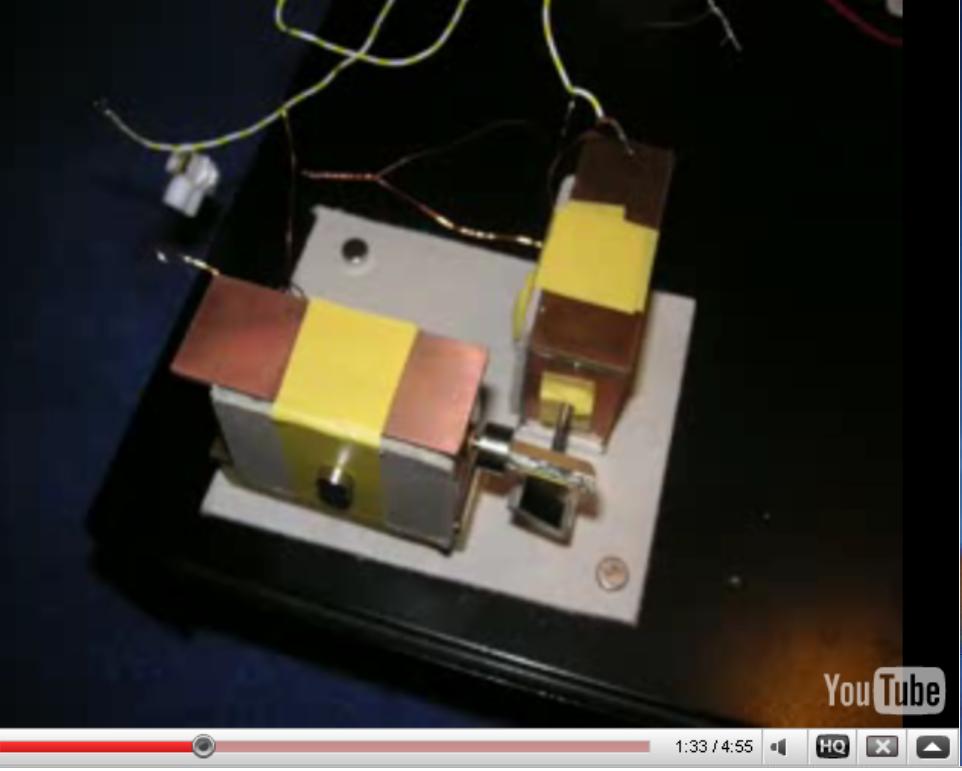

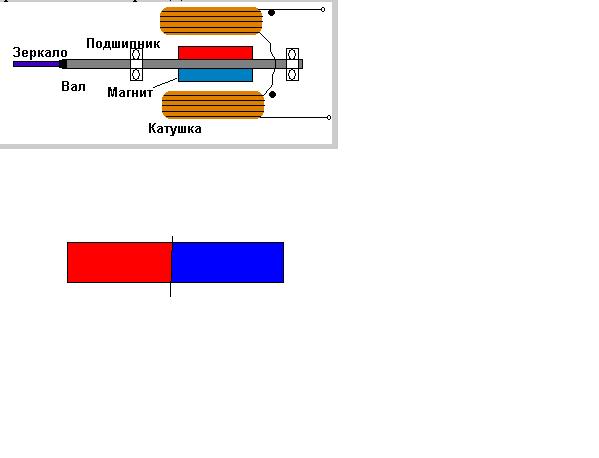

Как заметил Артем - половинки сами встанут на свои места, север к югу притянется, снаружи будет тоже север и юг, что и надо, еще замемчания, если гальванометры располагать на расстоянии менее 10 см друг от друга и один вращать - второй тоже вращается, сильные они, придется экранировать друг от друга.

Артем если собираешь схему чана, и питание схемы делать как описано там, то советую - делай не на TL а на отечественных КРЕН - тл ки маломошьные, греются заразы сильно, палец обжег, при испытаниях чтобы не перегорела постоянно капельку воды капал на корпус. ну или в корпусе к которому радиатор прикручивается используй аналоги.



Питание я сам делать буду, полюбому корпуса с радиаторами, других не признаю в питании!)
