Девайс для дежурной дуги?

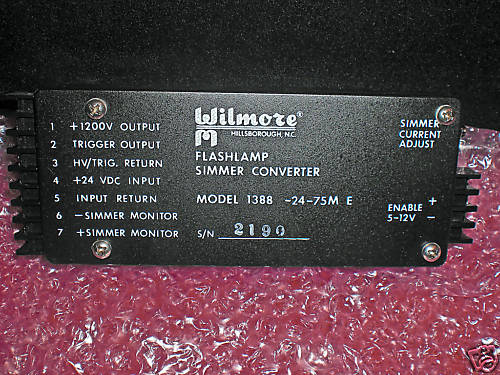

Есть в наличии вот такой вот девайс. Предположительно для поддержания дежурной дуги в лампе накачки. Если так, то какова схема включения этой штуки?



Вечером размеры напишу, по габаритам довольно компактный. А вот начинку сфотать не смогу - внутри все залито зеленоватым компаундом.



По-моему, там и так все написано . А посмотреть на сайте фирмы-производителя инфу разве нельзя?



На сайте производителя инфы не нашел.
Значение написанных слов частично понятно , но, лично мне, это ни о чем не говорит. Поэтому и прошу тех для ково это очевидно объяснить назначение выводов черного ящика



Если по порядку:
+24V DC Input и Input Return -- это питание, "+" и "-"
Enable 5-12V "+" и "-" -- это сигнал разрешения работы блока, скорее всего, гальванически развязанный.
+1200V Output и HV/Trigger Output Return -- соответственно, выходные цепи блока.
Simmer Monitor "+" и "-" -- предположительно, напряжение, пропорциональное току рабочей дуги через лампу. Возможно, также развязанное.
Trigger Output -- скорее всего, сигнал для управления силовым элементом основного разрядного контура. Неясность только в том, когда он генерится.

Рекомендую ознакомиться со статьей "Лампы накачки" на http://scitc.ru/ru/site-map.html?sitemap=1. Там немного есть про разные режимы работы.



1200 V с этим все понятно, а вот Trigger Output Return это что за выходная цепь? Там что свой триггер поджига? Но почему тогда в названии вывода присутствует Return, это вроде переводится как обратка.

По ссылке ничего не нашел применительно к данной коробке.



Еще раз, более внимательно, читаем, что написано выше. "-" для HV и "-" Trigger соединены и заведены на общую цепь HV/Trigger Output Return.
UPD: А ссылка была не по коробке, а по режимам управления лампой



Ситуация более менее прояснилось.
То есть получается что данная коробочка заводит лампу в режим дужурногй дуги и дополнительного поджига не нужно, достаточно просто скоммутировать силовой кап на лампу, но не сгорит ли сама коробка в момент разряда силового конденсатора?
Кроме того выходит что раз поджиг не последовательный то и транса последовательного поджига не нужно?



Видимо, так. Плохо только, что, похоже, она для ламп с внешним поджигом.

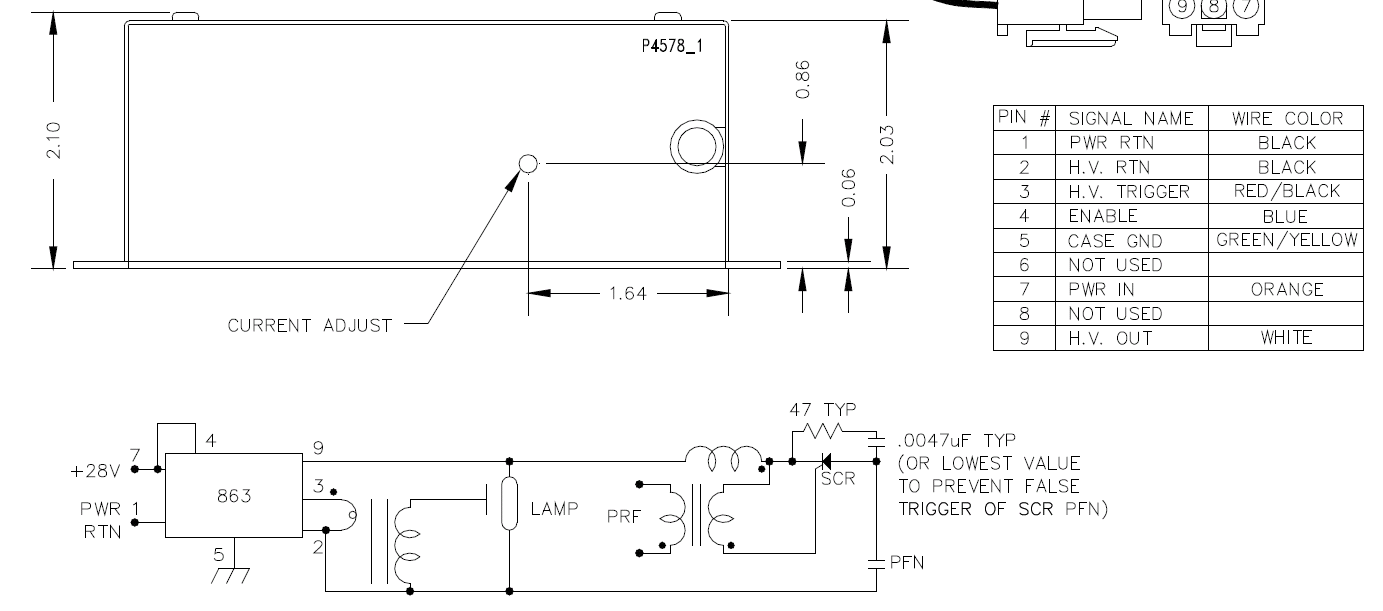

UPD. Сам себе ответил
UPD2: Не должна сгореть. Иначе в ней смысла никакого не будет



Насчет внешнего поджига - это да засада.



А почем взял? На Ебае вроде ее видел.



17 баксов плюс доставка 30, итого 50
Есть более дорогое предложение
http://www.ebay.com/itm/Analog-Modu...878?pt=LH_DefaultDomain_0&hash=item2eb773d736



Не знаю, мне кажется, данная овчинка выделки не стоит



За хорошую вещь не жалко. Судя по тому что написано - такие девайсы увеличивают до 30% отдачу лампы и повышают срок службы.



...для тех ламп, которые спокойно относятся к дежурной дуге



Дык это блок, скорее всего, от бортовой аппаратуры, а не от промышленной.



По поводу качества и надежности абсолютно согласен - внутри, как уже и говорил ранее все залито компаундом, но не дубовой эпоксидкой а каким то мягким полимером. То есть удары этой штуке не страшны.
