Впервые держу паяльник и получилось!

Честно говоря не первый, а второй. В первый раз я не за тот конец паяльника схватился

В общем, я вообще не разбираюсь в этих делах и собрал вот на весу. Сейчас готовлю корпус.

Диод взял из привода Teac DVD+RW какой-то там модели годовой давности.

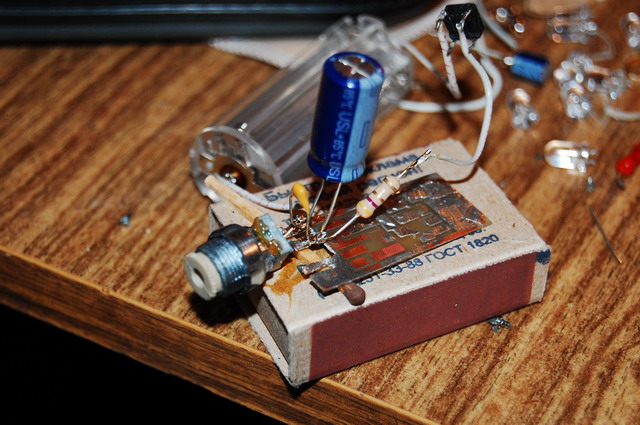

Драйвер собрал на каких-то деталях 2200мФ кондёр, какой-то резистор и маленький кондёр 104.
[attachment=1:je3r07xm]DSC_3105_resize.JPG[/attachment:je3r07xm]
[attachment=0:je3r07xm]DSC_3106_resize.JPG[/attachment:je3r07xm]

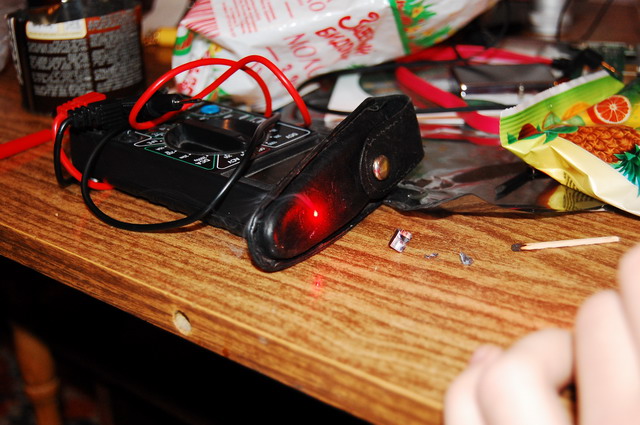

Коллиматор отвратительный: металлопластиковый модуль китайской лазерной указки. Но ведь режет и поджигает с метра.
Это только начало. Соберу в корпус, сделаю аккуратно!

P.S.: про мощности можете не спрашивать - я всё равно не знаю, как определить



Кстати, контакты не обматывал. Диод два дня валялся в рюкзаке. Не умер.



Резистор по первой схеме впаивать только в ту линию, что идет от "минуса" аккумулятора? А можно в "плюс", вместо минуса?



Запихал в корпус. К сожалению, в нашем городе с радиодеталями очень туго, поэтому собирал из того, что выпаял из материнок, видеокарт и прочего мусора. Так что кое-что не влезло в корпус
[attachment=3:d0wnzf9v]DSC_3109_resize.JPG[/attachment:d0wnzf9v]
[attachment=2:d0wnzf9v]DSC_3117_resize.jpg[/attachment:d0wnzf9v]
[attachment=1:d0wnzf9v]DSC_3118_resize.jpg[/attachment:d0wnzf9v]
[attachment=0:d0wnzf9v]DSC_3120_resize.jpg[/attachment:d0wnzf9v]



Ой, а в схеме там аккумулятор стоит короткими полосками вниз, а широкими вверх. Где у него минус, а где плюс? Похоже, я неверно подключил - посчитал, что плюс внизу, а минус вверху.



И еще хотел спросить: какое приблизительно расстояние должно быть от диода до линзы, которая из привода, для тонкого луча с фокусировкой на бесконечность? Очень короткое? А то у меня диод с корпусом и стеклышком.



Я делал так, как было написано на схеме. Пока дома есть на 50мФ. Завтра на работе наберу нужных и переделаю.

Ах, да. А как померять подаваемую на диод силу тока?



Действительно! Спасибо!

Я поставил небольшой конденсатор на 50мФ размерами 5х4мм, припаяв его на ту же плату, где и маленький 0.1 был.

Как выглядит сейчас, думаю понятно Всё аккуратно. Вот только мощность измерить не могу, так как не знаю. А еще завтра придумаю охлаждение. Радиаторов на работе полно.



Так и не измерил - не дотянуться. А разбирать уже не хочется. Ну, ничего, всё еще впереди. Привод TEAC был вроде как 8х, а завтра буду раскурочивать Asus 2014, хотя может чего лучше еще найдется на работе.

Спасибо вам за форум - я тут останусь



2200mf Кондёр в первой схеме это шутка сезона от Атртёмка . Кроме меня ещё куча народа ломало голову над тем как засунуть этот дирижабль в маленький фонарик . Как потом оказалось хватает и 100mf у меня стоял 220mf выдранный из резака .



Я вот сейчас поставил маленький 50мФ - в этом ничего страшного нет? Жить будет?



афтару зачёт - взявши в руки первый раз паяльник и незнаючи как измерить ток на диоде и при этом не спаливши его - это нЕчто...
попрактикуйся на пайке СМД деталей и собери драйвер типа на лм2621 или зхсц400 - получится компактно и элементы питания можно брать поменьше))
