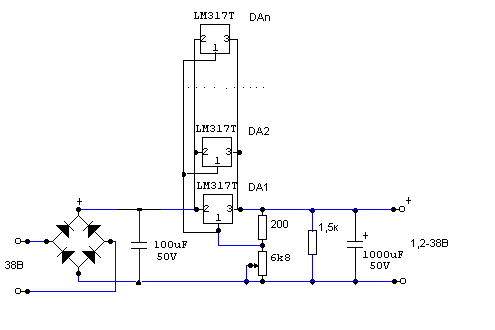

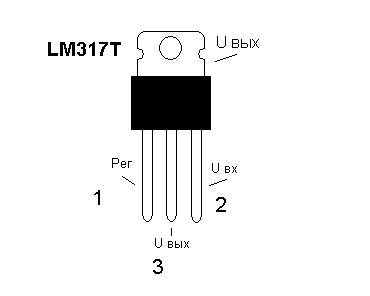

Блок питания радиоэлектронных устройств на LM317T

А ток в каких пределах выдаёт?



Это дело еще усиливаем транзюком например КТ819надцатым и вообще монстр будет.
Да и думаю можно будет сократить количество 317тых до двух.

Еще бы защиту от КЗ сюда.... как она вообще реализуется, просветите пожалуйста?



тепловая, ога, и потом микрухи менять)


а насчет КТшек у меня их просто под рукой много, благо натаскано в свое время) так что я проще их натыкаю чем в магаз за лишней 317 побегу)
по мне "Самый цимус" еще в том чтоб собрать преимущественно из того что есть под рукой)



Вы правы - дело вкуса)



Подскажите,если без нагрузки всё нормально а с нагрузкой очень сильно греются микрухи где косяк?



косяка нет... если в массив 317шек входит 38 вольт, а на выходе устройство-потребитель кушает только наприпмер 5 вольт, то 38-5=33 вольта рассеивают эти самые 317шки... вешай радиаторы



Спасибо, радиаторы поставлю, но греться должны?



Должны-должны! 33В даже при 100ма уже 3.3 ватта тепла! Пусть греются...Источник, при таких затратах и характеристиках, самый оптимум! Единственное, что можно добавить для универсальности-пороговый ограничитель тока. Выставил, скажем, 150ма и смело подцепляй ЛД, можно даже за напругой не следить!



Вообще то хочу поставить этот блок вместо импульсного в спутниковый тюнер может там должна подаваться напруга импульсами,вот и греются микрухи как утюг?



Импульсами питание на любое устройство не подаётся НИКОГДА, синусоидой ещё может АС называется. Микрух надо добавить. Кстати, сколько там родной блок выдавал? 9В? 12В? 18В? Если хочешь уменьшить нагрев, сделай чтоб напряжение с моста было лишь на 1.5...3В больше, чем напряжение питания тюнера. А греться должно полюбому-это нормально. Градусов 30...60.



Родной блок выдавал: 3.3,7.0,12,23,30В. Беру транс выдающий 30В и разбрасываю через микрухи,результат писал,хотя тюнер запускается. Может поискать транс с обмотками по 6В тогда будет меньше нагрев? Но нехочется большой транс.



У...у, тут серьёзней. Так просто не получится. Греются все микрухи или только некоторые? Вариантов решения по крайней мере три:
1. Найти транс с нужными вторичными обмотками.
2. Посмотреть потребление по всем напряжениям и включать микрухи последовательно, например 3.3В сделать из 7В, если они не высокопотреблёжные.
3. В наиболее нагруженных местах поставить импульсные стабилизёры.
В любом случае стоит обеспечить более-менее надёжное питание-тюнер всё-таки, штука не больно дешёвая!



А если понизить напругу через стабилитроны допустим для ветки 3.3 ,7.0В до примерно 10-12В а дальше микросхемы (тогда по идее они будут меньше грется) Есть смысл? Если да то как грамотно включить?



Микросхемы будут греться меньше, но стабилитроны больше. Если есть возможность померять токи каждой ветки, то распиши пожалуйста. Дальше смогу просчитать и нарисовать схему. Если мерять нечем, то нарисуй, как сейчас сделано и укажи какие из микросхем греются сильнее всего.



Померить нагрузку не могу.Блок должен выдавать мах 30Вт.Микросхемы греются все. А может элементарно мала мощьность собранного блока т.к без нагрузки ничего не греется,с нагрузкой по 3.3В вешаю лампочку 24В 5Вт греется терпимо а с тюнером как утюг.Может попробовать как то поднять мощьность на выходе каждой ветки и тогда пойдёт? Схему нарисовал.Одна ветка,остальные такие же беру из точки 1.



Жаль, что нельзя померять, придёться подгонять. Для начала, действительно, можно взять стабилитрон вольт на 12...18, ватт на 5 и включить его между мостом и микросхемой, катодом к мосту. Посчитать просто-мощность, выделяющаяся на микросхеме в виде тепла равна напряжению между входом и выходом умноженному на ток, проходящий через микросхему, как, впрочем, через любой элемент. Когда включишь стабилитрон, напряжение распределится между ним и микросхемой и тепло тоже.
