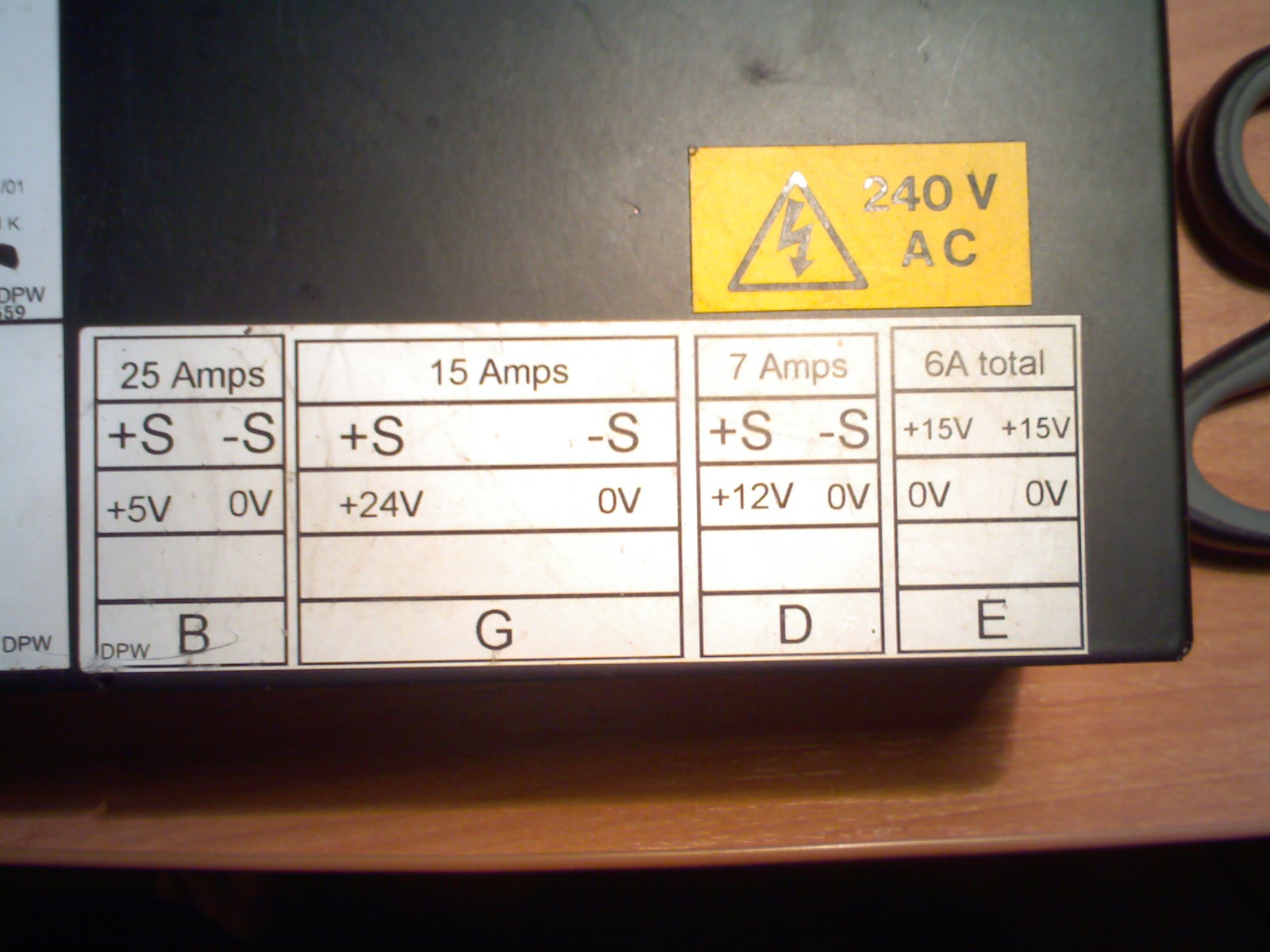

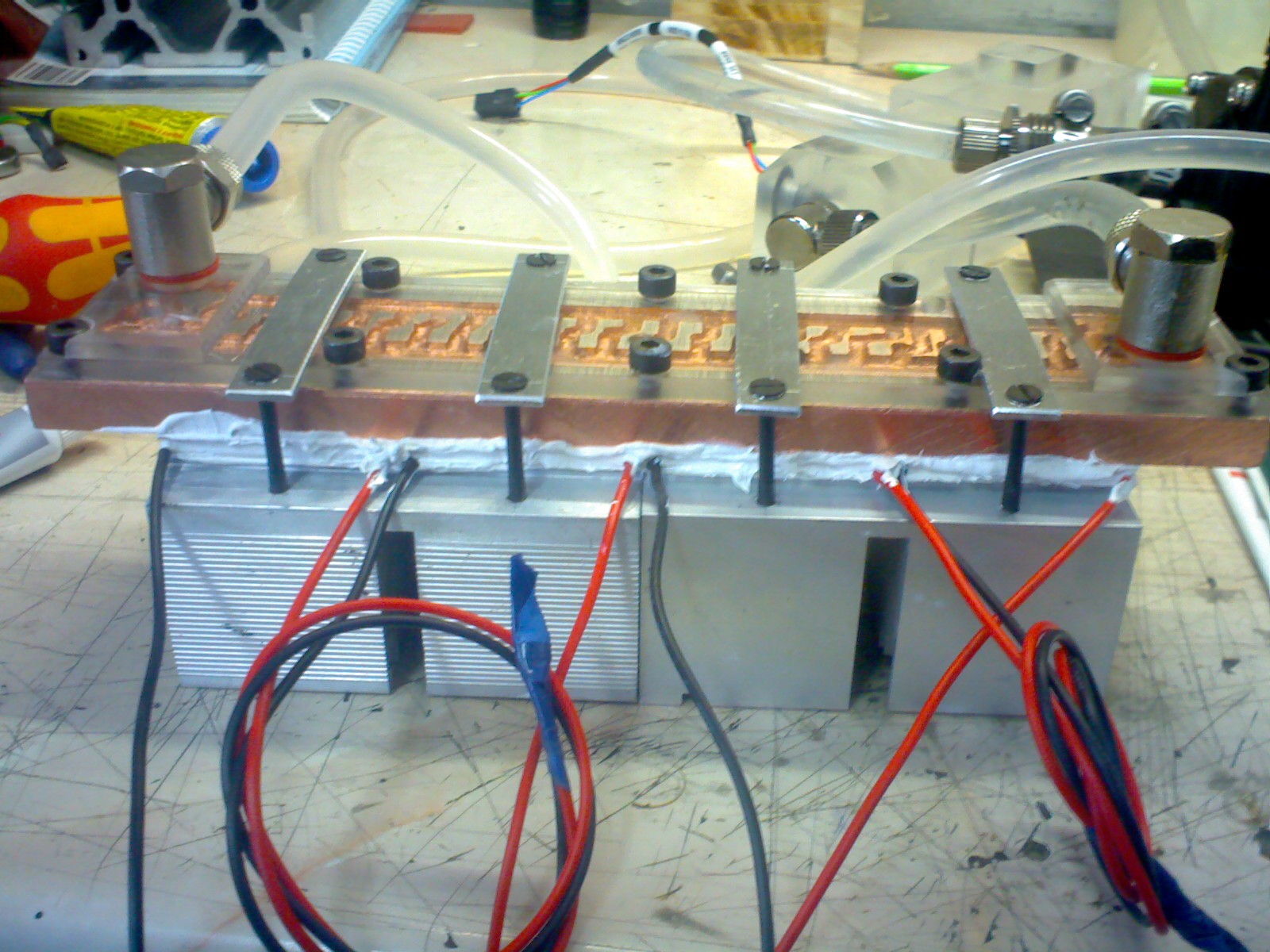

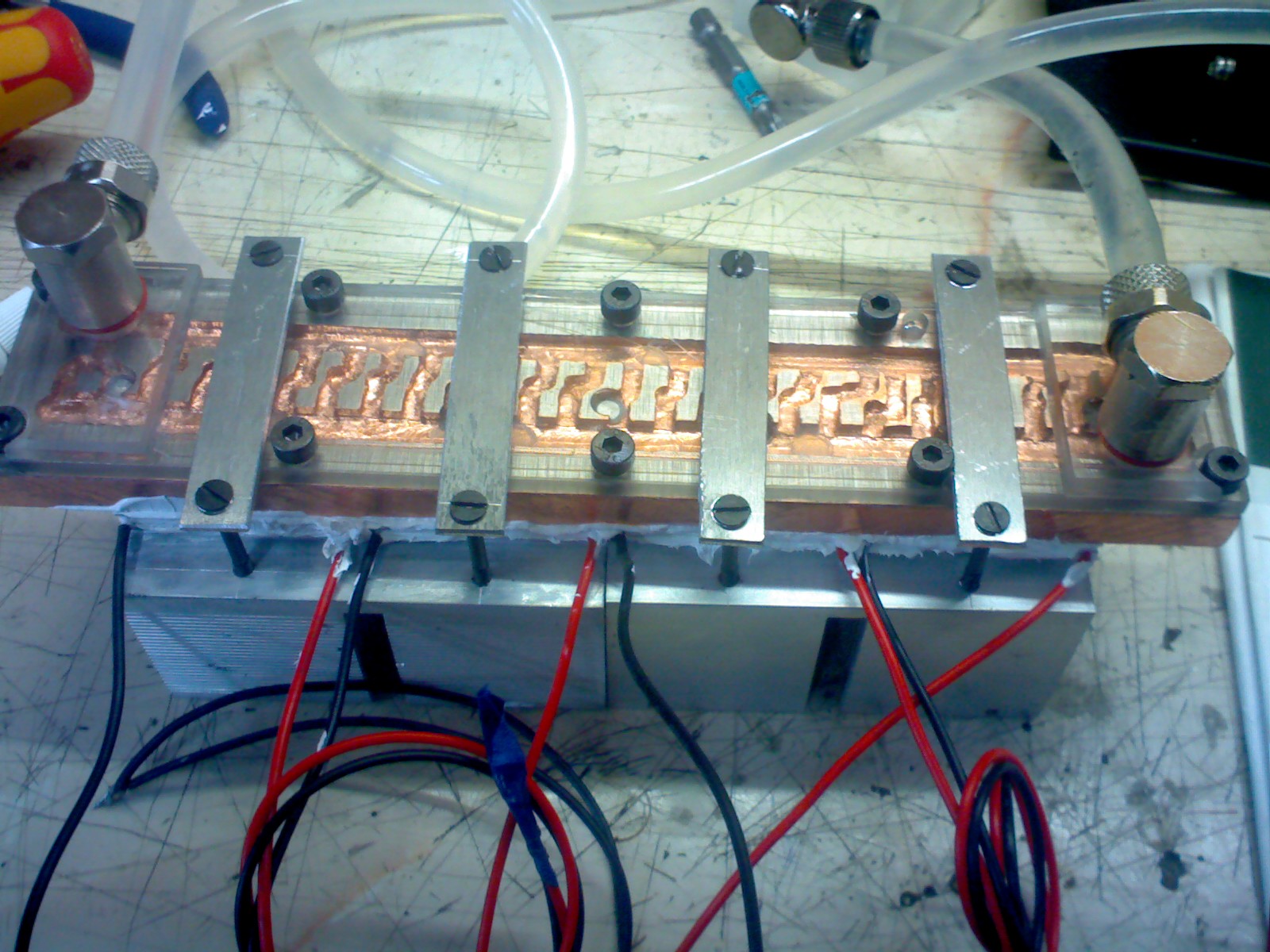

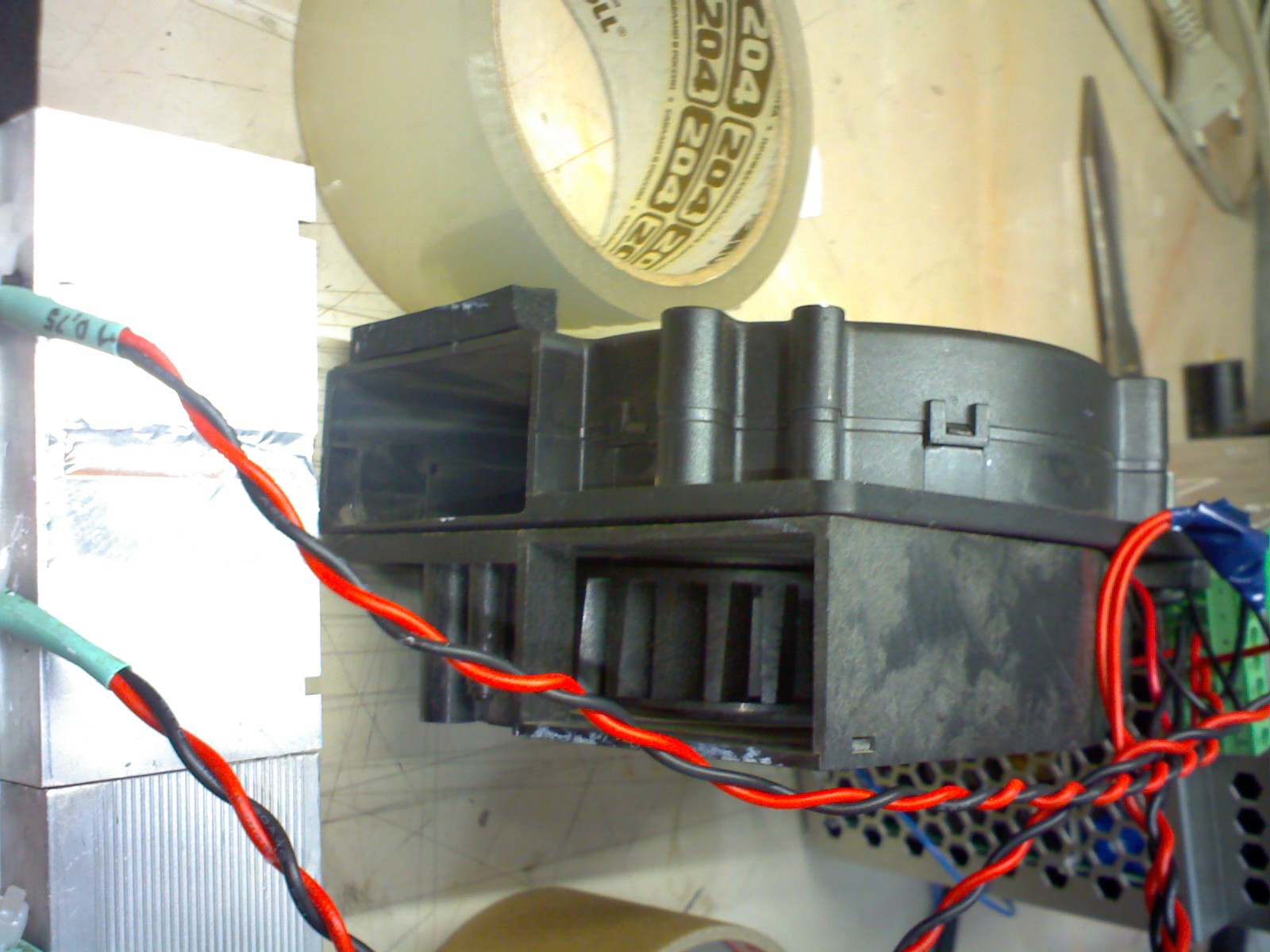

Для нужд охлаждения устройств с небольшим тепловыделением решил поизобретать охладитель (chiller по ихнему ) на элементах пельтье. Сами элементы куплены на ебее, рупь за пучок. Называются TEC-12706, имеют габарит 40х40мм и толщину чуть менее 4мм. Электрические параметры заявлены такие: 12В 5А. В качестве жидкостного теплообменника был изготовлен блок из медной пластины 40х200мм с фрезерованными каналами. Крышка из акрила, сидит на винтах М4 и герметике. Помпа iwaki 4л/мин, 24В 0.4А. Со стороны атмосферы установлены два радиатора от 478 сокета. Имеют габарит 80х40, как раз два хватило на 4 элемента. Обдувается это дело двумя очень мощными центробежными вентиляторами с потреблением 1А 24В каждый. Блок питания пока Quint Power 10A 24V от Phoenix Contact, промышленный. Далее планирую использовать такого монстрика: К сожалению до замеров пока руки не дошли, надеюсь поэкспериментировать завтра-послезавтра. В идеале хотелось бы получить температуру теплоносителя 23-25 град цельсия при тепловой нагрузке 150-200вт.
Выглядит круто, но есть вопросы. Не видно холодных спаев микрохолодильников, которых, судя по количеству пар проводов - три. Поэтому непонятно, что же предполагается охлаждать? Если устройство предназначено для охлаждения мощных полупроводниковых лазеров, излучающих единицы ватт в непрерыве, то возможности его более, чем избыточны. Хватило бы одного микрохолодильника с радиатором на горячих спаях и принудительным воздушным охлаждением от вентилятора. Если устройство предназначено для охлаждения воды, которая потом будет охлаждать что-то весьма маломощное, то непонятно, почему нельзя напрямую использовать микрохолодильник без промежуточных ступеней? Однокаскадные микрохолодильники обеспечивают перепад температур между горячими и холодными спаями не менее 70°С. Они уже лет 25 используются для охлаждения непрерывных полупроводниковых лазеров. Даже конструктора компьютеров наконец-то проснулись и стали применять их для охлаждения процессоров.
При экспериментах пока питаю их от стабилизированного источника 24в через вольт-амперметр. Жрут они в пределах разрешенного по даташиту, так что не особо беспокоит пока. А вот то, что они могут заморозить водичку без тепловой нагрузки - беспокоит. Поэтому будет установлен контроллер температуры. Сначала релейный, потом и с ШИМ, возможно. Это будет охлаждение для твердотельных лазеров, в основном. Ну может и для ЦО2, как только будет что охлаждать.

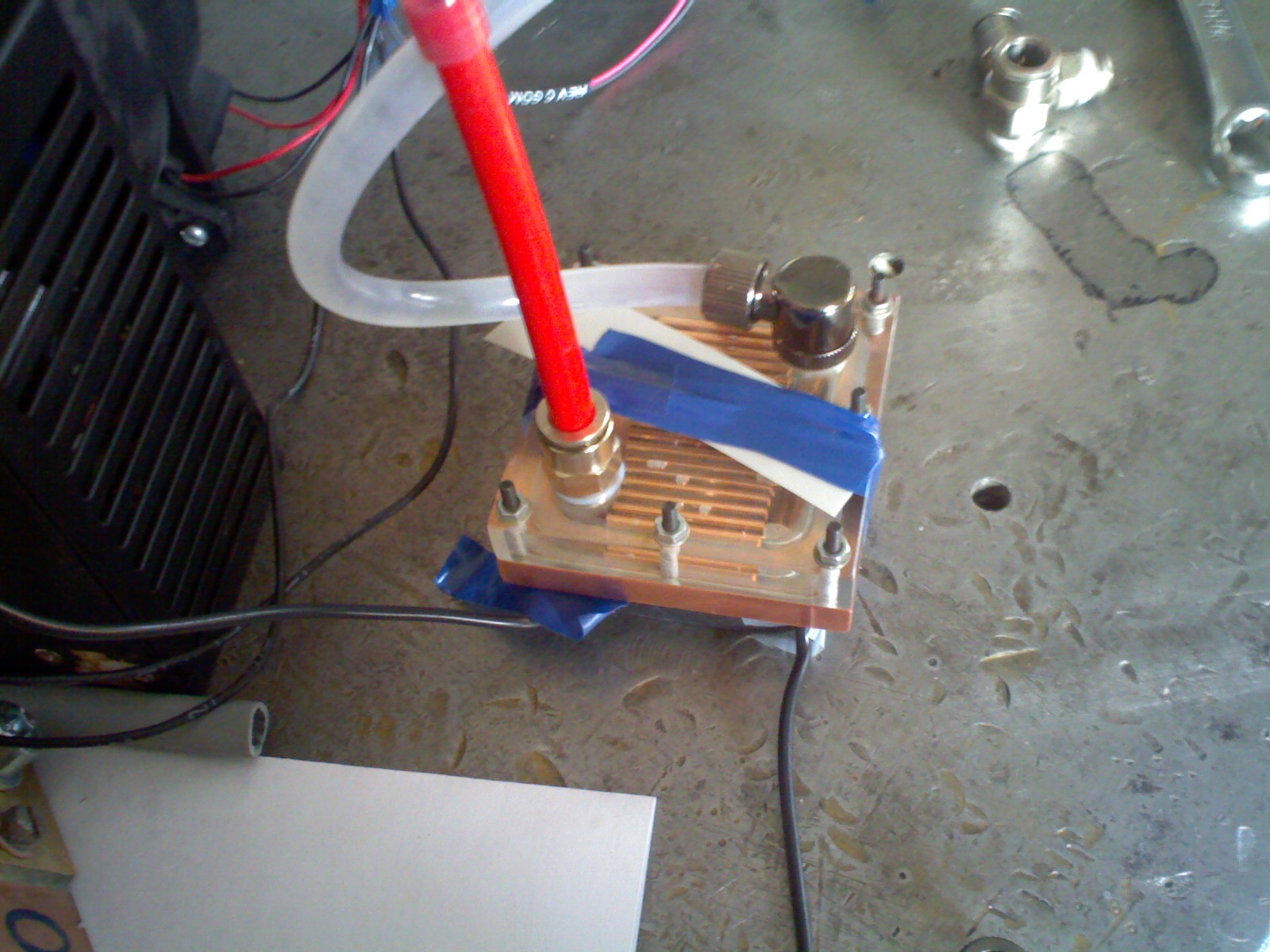

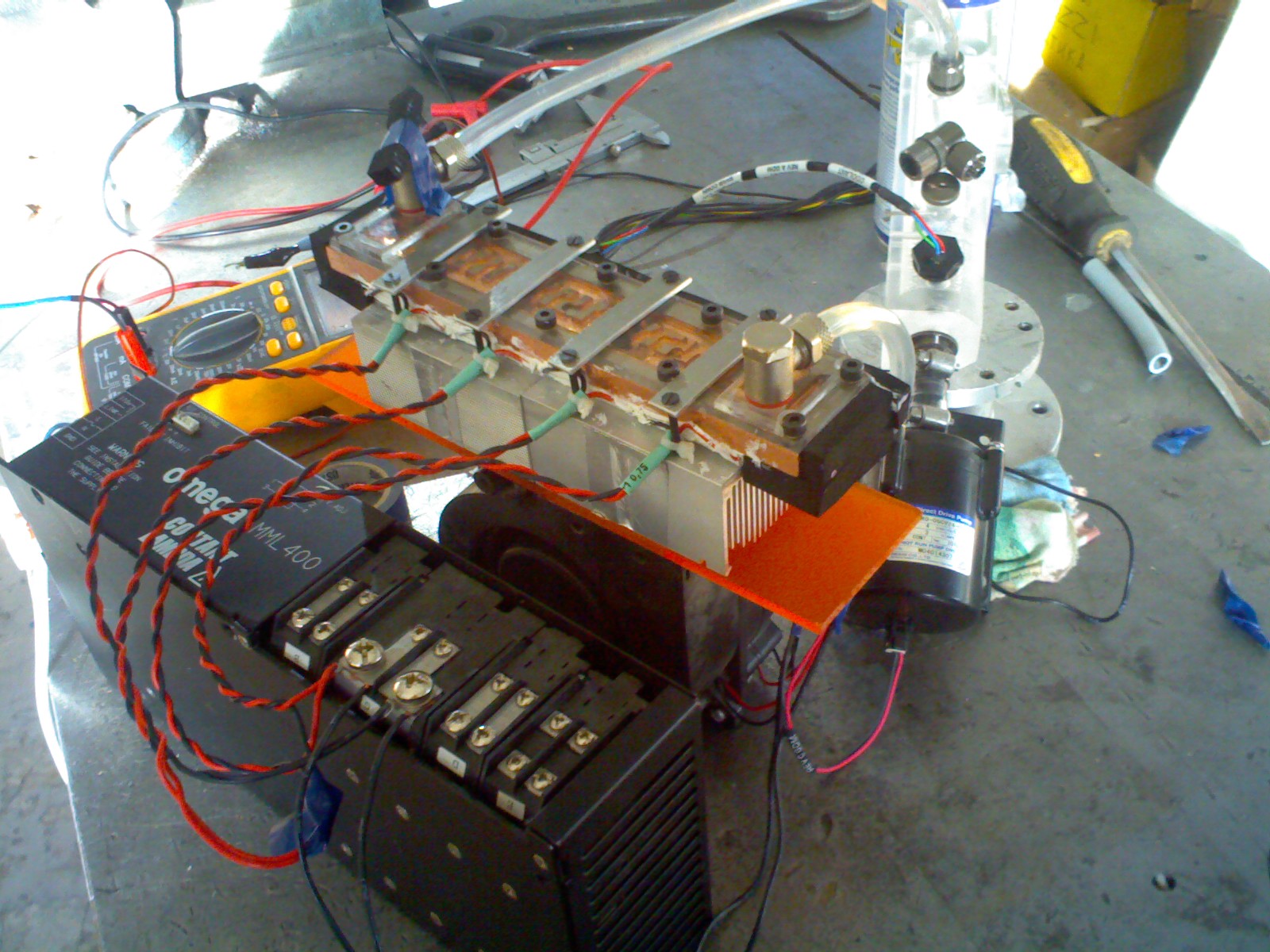

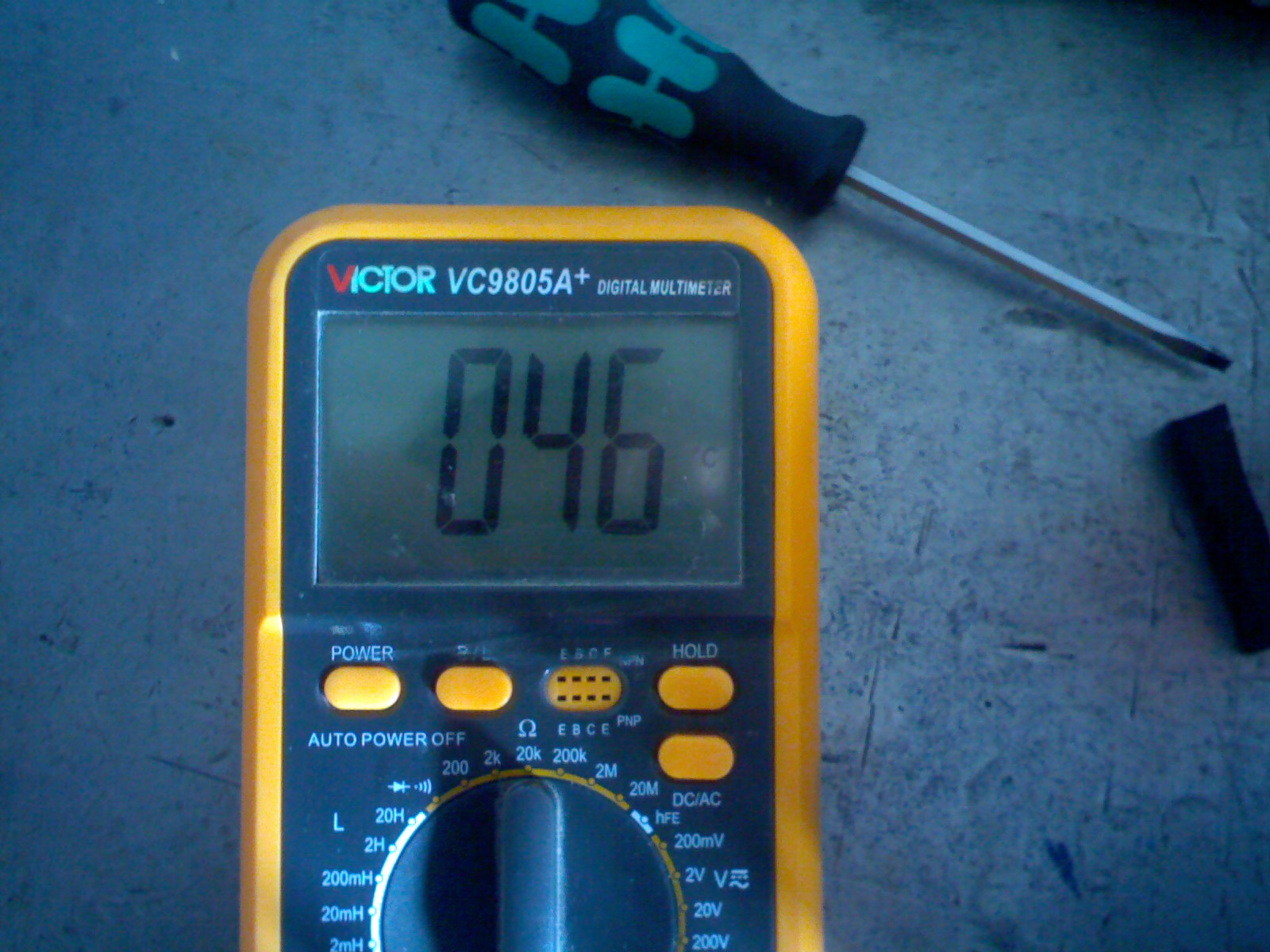

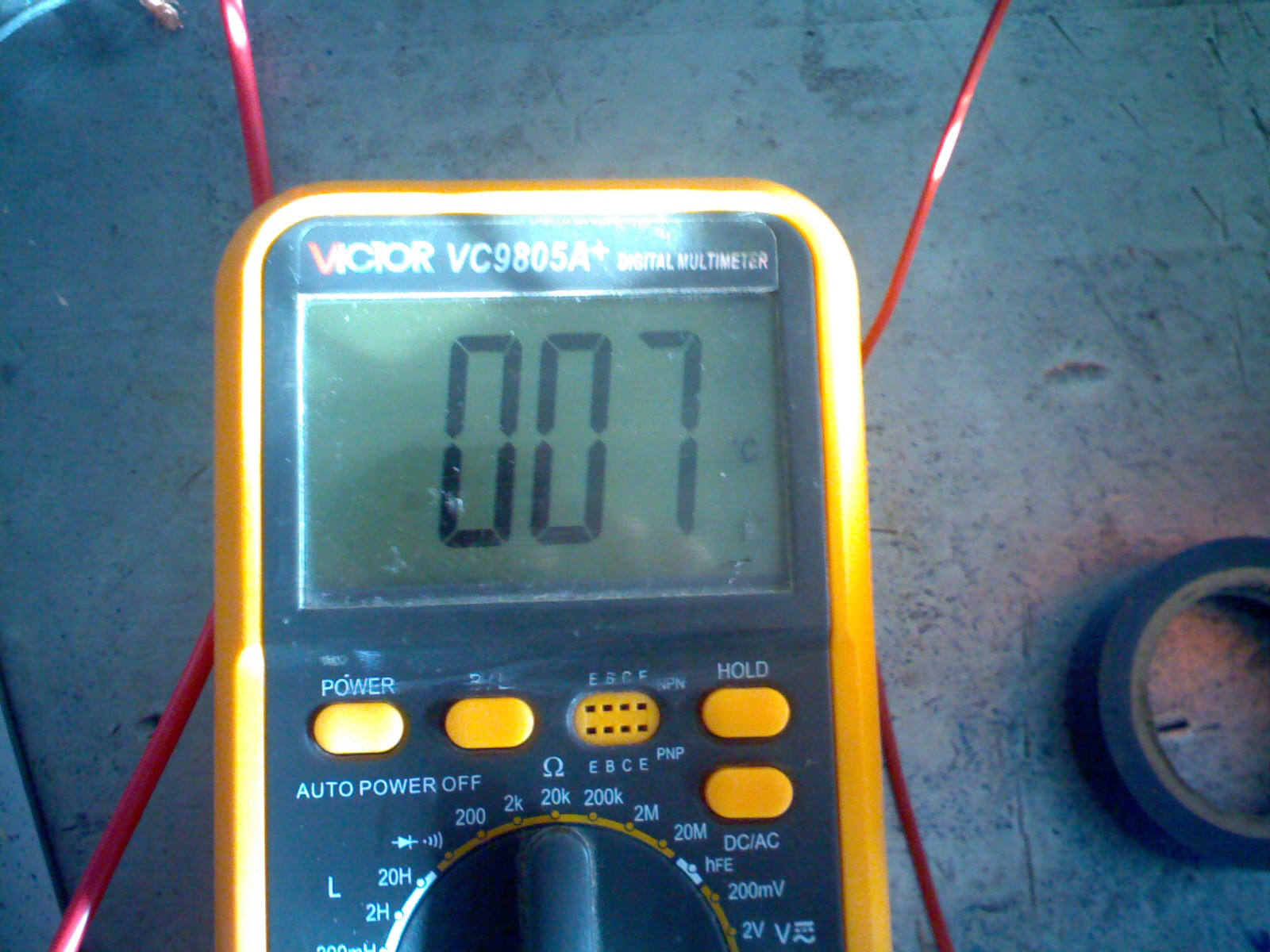

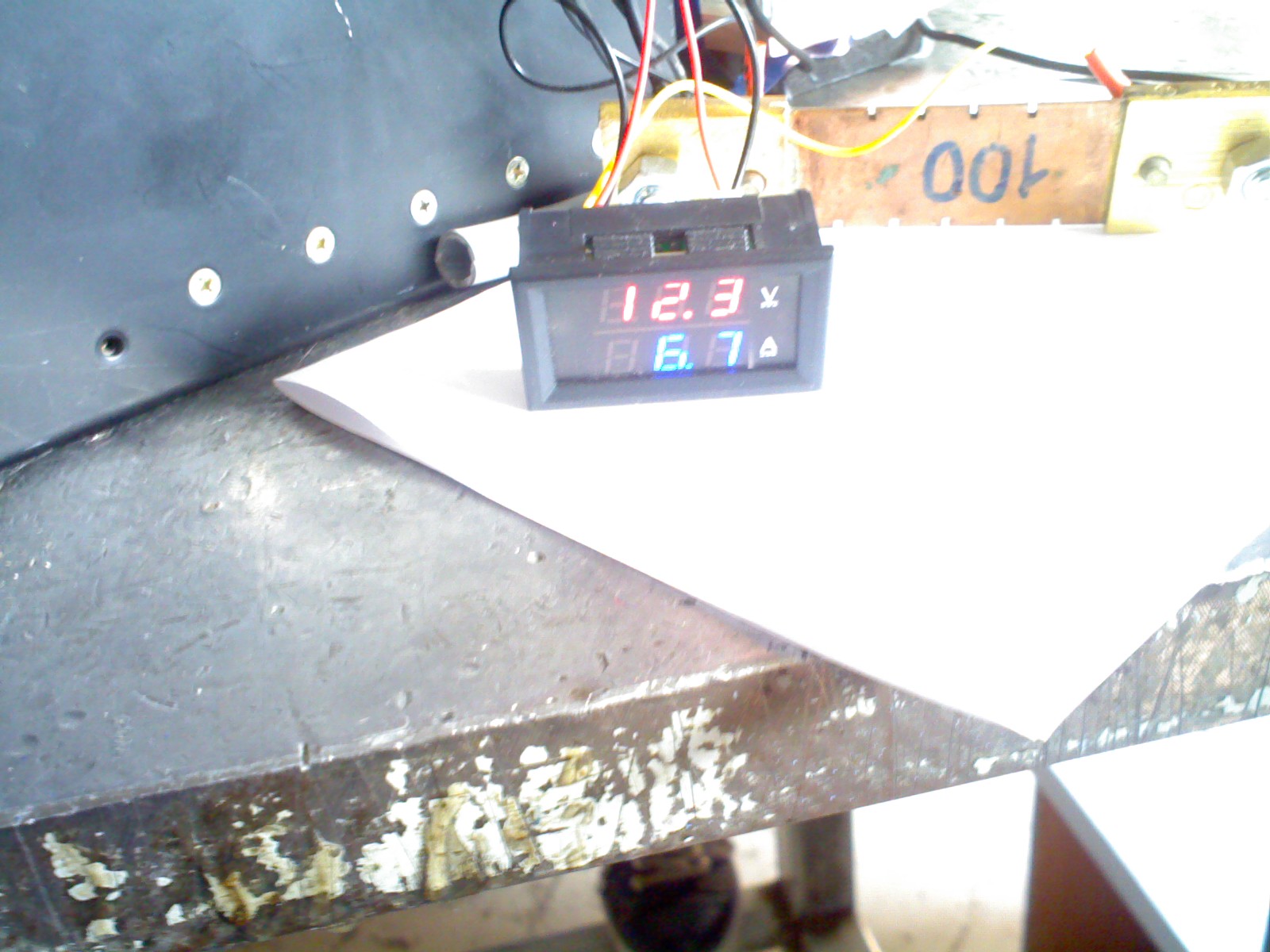

Вот и тесты подоспели. Вид собранной системы Без тепловой нагрузки за 20 мин температура хладагента Нагрузка в виде резистора и теплообменника на термопасте. Имеем такой результат: темп. хладагента темп. радиатора В целом можно признать конструкцию неудачной, с поставленной задачей явно не справится. При нагрузке около 82вт имеем температуру 29с при 20с атмосферных. Буду пробовать улучшить охлаждение горячих концов пельтье.
